多功能红外遥控器外壳结构设计

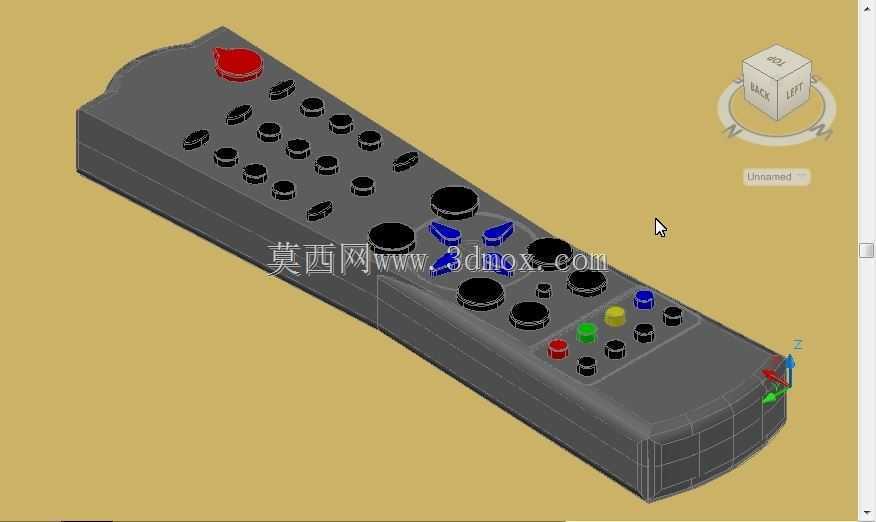

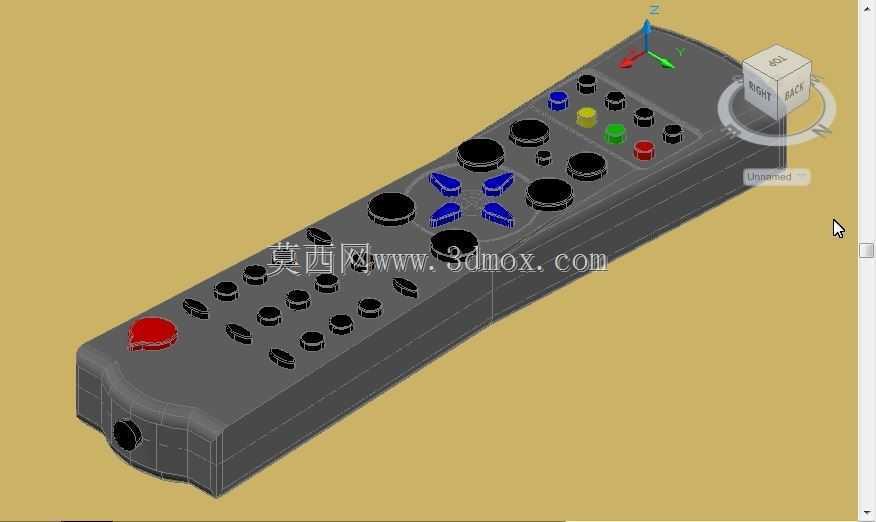

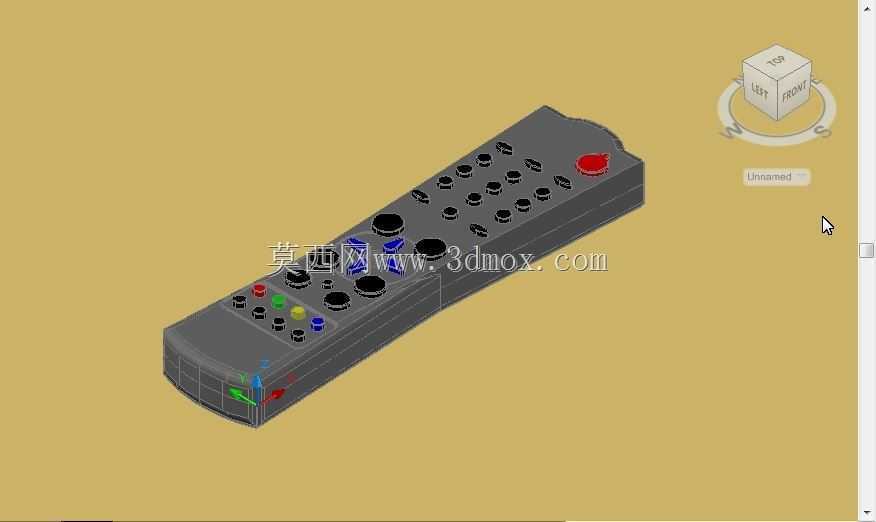

日常消费电子领域里，红外遥控器是影音设备、智能家居终端最常用的人机交互载体，这款遥控器的结构设计完全贴合手持操作的人机工程逻辑，整体采用长条形弧面过渡造型，握持侧做了内收的曲面处理，单手握持时手指能够自然覆盖核心操作区域，不会出现硌手或者滑脱的问题。从功能布局来看，壳体上的按键孔位做了明确的功能分区，顶端单独设置的大尺寸红色按键对应电源通断功能，位置醒目便于盲操作；中部密集排布的小圆孔对应数字选台、频道切换、音量调节等高频操作按键，按键间距控制在6mm左右，既保证排布紧凑，又能避免按压时误触相邻按键；靠近握持端的区域预留了大尺寸功能按键孔以及彩色功能标识按键位，对应菜单选择、播放控制、自定义快捷功能，不同直径的按键孔也能让用户通过触感快速区分按键功能，不用低头看遥控器就能完成操作。设计过程中，壳体壁厚控制在1.8mm，符合常规注塑成型的工艺要求，加强筋沿着壳体内部长边排布，既可以提升壳体整体抗扭强度，避免跌落时出现壳体开裂，也能为内部的PCB板、红外发射头、电池仓提供精准的安装定位基准，电池仓区域的壳体做了局部加厚处理，承受电池安装时的挤压力不会出现形变。按键孔的边缘做了0.2mm的倒角处理，装配硅胶按键后不会出现卡键、按键回弹不畅的问题，壳体前端预留的红外发射头窗口位置，做了斜切面处理，保证红外信号的发射角度覆盖120度范围，正常握持状态下信号不会被手部遮挡，能够稳定对接设备端的红外接收头。这类遥控器结构可以直接适配电视、机顶盒、投影仪、家用空调等多种带红外接收功能的设备，壳体的安装卡扣沿着侧边均匀分布，装配时不需要额外打螺丝，依靠卡扣就能实现上下壳的紧密扣合，接缝间隙控制在0.1mm以内，既提升装配效率，也能避免日常使用中灰尘、泼溅的水渍进入壳体内部影响电路稳定性。整体外形的长宽高尺寸适配常规成人手掌大小，放置在桌面时不会因为重心偏移出现侧翻，边角的大圆角处理也能避免跌落时边角应力集中导致的壳体破损。
