工业配套离心式吹风送风装置结构设计

　　这套吹风装置的结构设计，最初是面向生产线工位吹扫、小型设备散热送风、工业除尘配套引风这类实际场景做的方案，在做结构拆解之前，先把实际使用中的边界条件捋清楚：这类小型吹风设备不需要像大型工业离心风机那样做厚重的铸铁壳体，但是要兼顾风路效率、传动稳定性和安装便捷性，所以整体采用蜗壳式风腔搭配直联动力输入的结构，没有额外做皮带传动的张紧结构，减少了后期维护的易损点。

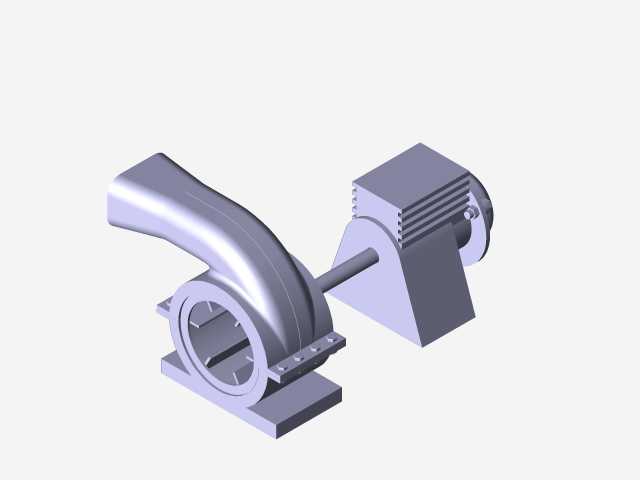

　　从功能实现逻辑来看，风壳部分采用渐变截面的蜗形流道设计，进风侧对应叶轮中心区域做了收敛式的进风口，减少气流进入叶轮时的紊流损失，出风口做了扁长形的导向段，能够把叶轮甩出的气流定向导出，避免出口段的气流扩散导致风压损失。风壳的拼接法兰处做了均匀分布的螺栓固定位，法兰面预留了密封垫的安装槽，实际装配时可以根据使用场景的风压要求，选择橡胶密封垫或者密封胶做接缝密封，避免蜗壳接缝处漏风影响送风效率。风壳底部做了一体化的安装底座，底座上预留了两个长条形的安装孔，能够适配不同孔距的安装支架，安装时可以根据现场的布线、接管方向调整设备的固定角度，不需要额外做转接支架。

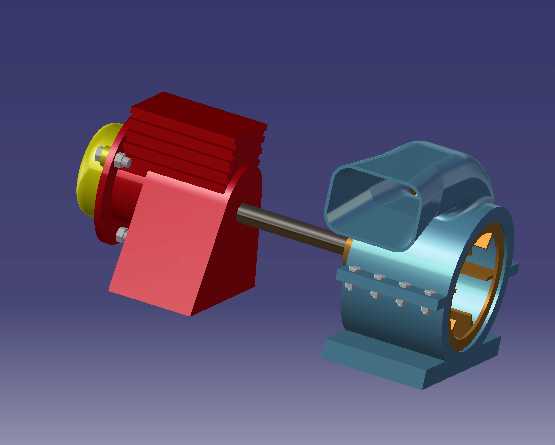

　　传动与动力连接部分，叶轮的传动轴采用阶梯轴设计，靠近叶轮侧的轴段做了轴肩定位，配合平键实现叶轮与轴的周向固定，轴端用锁紧螺母做轴向限位，避免设备运行过程中叶轮轴向窜动产生异响或者碰壳。轴的中段穿过风壳的位置预留了轴承安装位，这里选用深沟球轴承做径向支撑，能够承受叶轮转动带来的径向载荷，轴承外侧设计了密封端盖，既可以防止轴承润滑脂泄漏，也能阻挡外界的粉尘、水汽进入轴承腔，延长轴承的使用寿命。轴的动力输入端做了与动力组件对接的配合轴段，图中配套的动力单元采用散热筋式的壳体结构，壳体表面的竖向散热筋能够增大散热面积，在设备连续运行时把绕组产生的热量快速导出，避免动力单元过热停机。动力单元的输出端与传动轴采用同轴直联的装配方式，对接处做了止口定位，保证两者的同轴度，减少运行时的振动，动力单元的端盖上均匀分布了固定螺栓，把动力单元和风壳的轴承座连接成一个刚性整体，提升整体结构的稳定性。

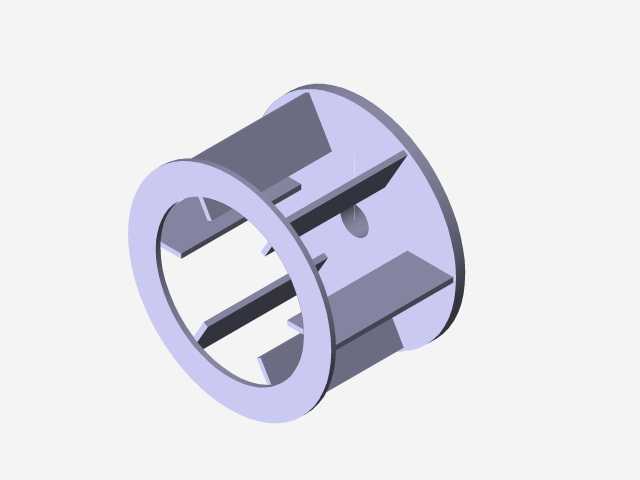

　　叶轮部分采用前弯式叶片设计，对比后弯式叶片，这种叶片结构在相同转速下能够获得更高的出口风压，更适合短距离定向吹风的使用场景，叶片和轮盘、轮盖之间采用整体成型的连接结构，减少拼接缝隙带来的风阻，叶轮做了动平衡校正，在额定转速下运行时的振动幅值控制在标准允许范围内，避免长期振动导致连接螺栓松动。

　　在安装边界的设计上，整套装置的横向总长度控制在适配小型设备安装的尺寸范围内，风壳的最大外径不会超出常规小型风机的安装预留空间，出风口的连接尺寸做了通用化设计，可以直接对接市面上常规的柔性送风软管，不需要额外做变径接头。设备的重心落在底部安装底座的中心区域，固定时只需要把底座的两个安装孔锁付在安装面即可，不需要额外做辅助支撑。实际使用中，这套结构既可以作为独立的吹风单元，固定在生产线支架上做工件表面切屑、浮尘的吹扫，也可以作为配套组件集成到小型工业设备内部，做电子元件、发热部件的强制散热送风，还可以对接除尘管路做小范围的扬尘吸除配套风源。

　　做结构设计的时候，特意把易损件的拆装路径做了优化：更换轴承时只需要拆开动力单元和轴承座的连接螺栓，就可以把传动轴连同叶轮一起从风壳侧抽出，不需要完全拆解整个蜗壳；清理叶轮积尘时，可以拆开风壳侧的检查盖板，直接接触到叶轮叶片做清理，不需要把整套设备从安装位拆下来，大幅降低了后期维护的操作难度。所有连接螺栓都采用统一的标准件规格，现场维护时不需要准备多种规格的拆装工具，减少运维的备件成本。风壳的壁厚选择兼顾了结构强度和整机重量，在保证运行时不会因为气流脉动产生壳体共振的前提下，尽可能降低壳体厚度，减少整机的自重，方便单人完成搬运和安装作业。
