立式带槽轴孔安装固定支座结构设计

　　这款立式带槽轴孔固定支座，是自动化输送线、小型工装夹具、检测设备工位中常用的支撑定位部件，核心作用是为穿装的光轴、导杆或者检测元件提供刚性支撑，同时借助中部的开槽结构实现轴件的夹紧锁止，避免轴件在运行过程中出现轴向窜动、周向转动的问题。从实际应用场景来看，这类支座常出现在电子元器件检测工位的导向轴支撑、小型皮带线的张紧轴固定、传感器安装支架的立柱定位等位置，相比一体式无槽支座，它的装拆效率更高，不需要从轴的端部穿装，可在轴段任意位置完成固定，适配设备改造、工位调整时的快速装配需求。

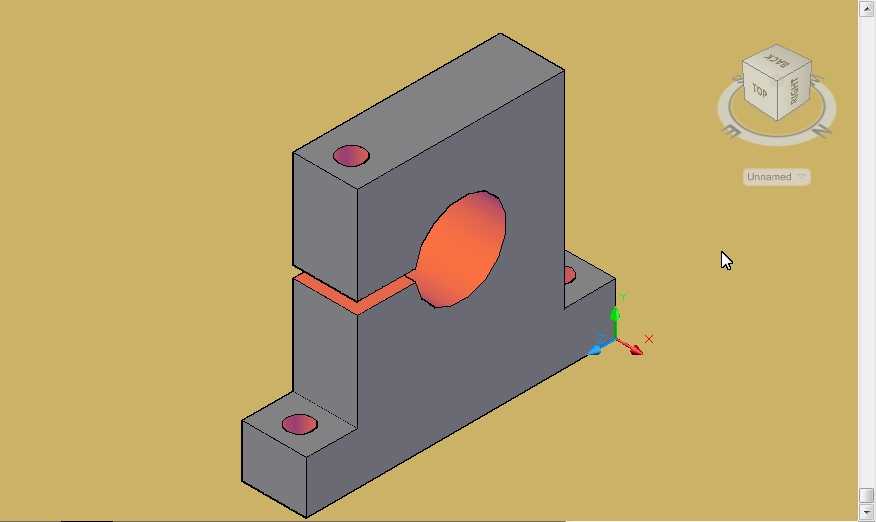

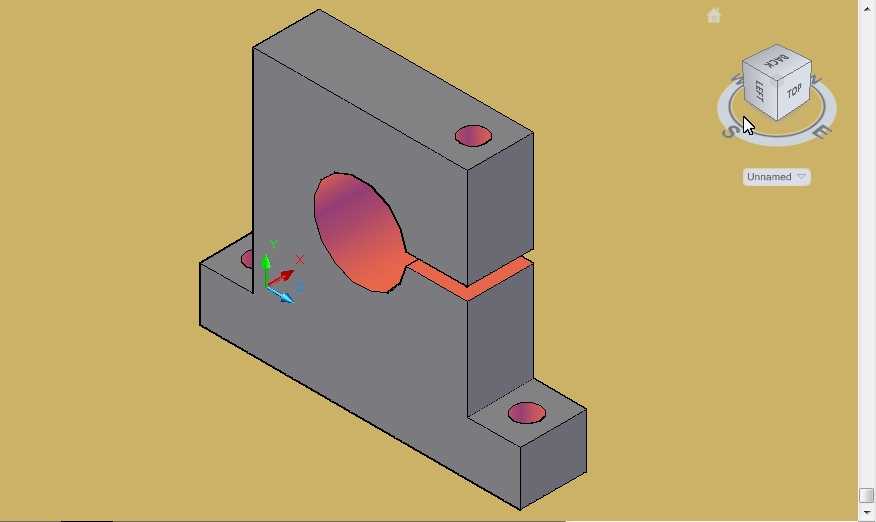

　　从结构设计思路来看，整体采用L型立式布局，竖直立板部分承担轴件的支撑载荷，水平底板部分承担与安装基面的连接固定，两个部分采用一体化铣削成型的结构，不存在拼接缝隙，避免了装配带来的累积误差，整体刚性更有保障。中部的圆形轴孔是核心功能面，孔壁的加工粗糙度需要控制在Ra1.6以内，保证与穿装轴件的贴合度，减少轴件转动或者滑动时的磨损；轴孔一侧开通的窄槽一直延伸到立板顶端，将立板上半部分分割为两个可弹性形变的夹臂，当锁紧螺丝拧入立板顶端的螺纹孔时，两个夹臂会向内收拢，抱紧穿过轴孔的轴件，实现无间隙锁止，这种夹紧方式不会对轴件表面造成压伤，同时能提供足够的锁止摩擦力，抵抗设备运行时产生的振动载荷。

　　安装边界方面，底板上设置了两个沉头安装孔，分别位于底板的前后两端，孔位的中心距经过标准化设计，适配常用的工业铝型材槽距，也可以直接安装在钢板加工的设备台面上，沉头孔的深度可以容纳M6规格的内六角螺丝头部，安装后螺丝头部不会突出底板表面，保证支座与安装基面完全贴合，不会出现安装倾斜的问题。立板顶端除了夹紧用的螺纹孔，在轴孔的另一侧还设置了一个定位销孔，当需要对轴件的周向位置进行精准定位时，可以穿入定位销与轴件上的定位槽配合，实现更高精度的周向固定，避免重载情况下轴件出现打滑转动。

　　尺寸设计上，立板的高度根据常用的轴装部件安装高度设定，既保证轴件安装后有足够的支撑高度，避免轴上安装的部件与安装基面发生干涉，又不会因为立板过高导致支撑刚性下降，在侧向载荷作用下出现形变。轴孔的直径公差采用H7级精度，与常用的g6级公差光轴配合时属于间隙配合，方便轴件穿装调整，夹紧后可以完全消除配合间隙，保证支撑的同轴度。底板的厚度经过载荷校核，在承受500N的垂直径向载荷时，底板的形变量不超过0.02mm，完全满足普通工业设备的支撑精度要求。

　　实际选型使用时需要注意，这类支座适合承受径向载荷为主的应用场景，如果存在较大的轴向载荷，需要额外在轴件上加装轴用挡圈或者定位套，与支座配合承担轴向力，避免夹紧力不足导致轴件轴向窜动。安装时需要先将支座通过底板的螺丝初步固定在基面上，不要完全拧紧，再将轴件穿入轴孔调整到合适位置，先锁紧立板顶端的夹紧螺丝，确认轴件位置无误后再拧紧底板的安装螺丝，这样可以避免安装过程中出现轴孔与配合部件的同轴度偏差。另外中部的夹紧槽宽度设计为2mm，既保证夹臂有足够的形变空间，又不会因为槽过宽导致夹臂刚性不足，长期夹紧使用后出现金属疲劳导致夹紧力下降。
