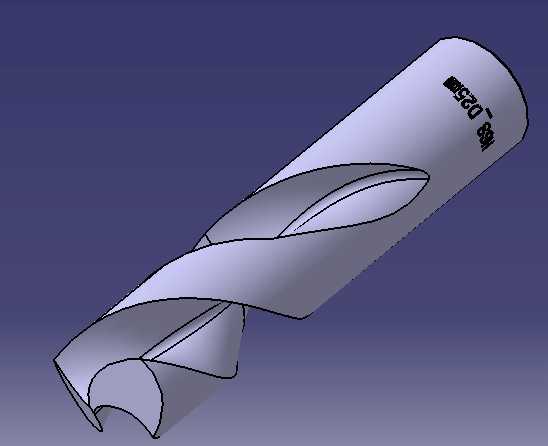

螺旋槽切削用直柄麻花钻结构设计

　　在常规金属切削加工场景里，孔加工占机加工总工序量的三成以上，而麻花钻是孔加工环节应用最广泛的切削刀具，不管是普通台式钻床、立式加工中心，还是手持电钻、磁力钻的作业场景，都能见到这类刀具的身影。本次设计的直柄麻花钻，针对的是普通碳钢、有色金属件的小直径孔钻削作业，整体结构围绕排屑顺畅、装夹便捷、切削稳定三个核心需求展开。

　　从结构设计逻辑来看，钻体部分采用高速钢基体的等螺旋角设计，螺旋槽的导程参数匹配常规进给速度下的切屑卷曲半径，避免切屑在槽内卡滞造成孔壁划伤或是钻头崩损。两条主切削刃对称分布在钻尖两侧，横刃部分做了标准的修磨预留，实际使用时作业人员可根据加工材质调整横刃斜角，降低轴向进给力，减少钻尖钻入工件时的滑移偏移问题。直柄夹持段的圆柱度公差控制在h6级别，能够适配标准钻夹头的装夹公差范围，装夹后径向跳动量可控制在0.02mm以内，保证钻孔的位置精度。

　　从安装边界与尺寸适配角度，该钻头的有效切削长度占总长度的60%，既保证了常规深度孔加工的排屑行程，也避免了长径比过大造成的钻体刚性不足问题。钻体尾部的圆柱面没有多余的定位卡槽，可兼容绝大多数手动、机动钻削设备的夹头装夹，不需要额外配置专用套具，适配性较强。刃带部分采用窄刃带设计，减少钻削过程中刃带与孔壁的摩擦面积，降低钻削热的产生，同时也能保证孔壁的加工粗糙度达到常规装配要求。

　　在实际应用场景中，这类钻头可覆盖设备维修、零部件批量加工、工装夹具制作等多个作业场景，针对薄板件、实心棒料、型材的钻孔作业都能适配。设计过程中特意将钻芯厚度做了从钻尖向柄部逐渐增厚的处理，既保证钻尖部分的切削锋利度，也提升了钻体整体的抗扭强度，在遇到铸件硬点或是进给量突然增大的情况时，不容易出现断钻问题。排屑槽的表面粗糙度控制在Ra1.6以下，切屑能够顺着螺旋槽顺畅排出，不会在孔内堆积造成二次切削，有效提升钻孔的加工效率与孔壁质量。

　　从功能特性来看，该钻头不需要复杂的配套工装，装夹后即可直接作业，钻尖的顶角采用标准118度设计，适配绝大多数常规金属材料的切削角度需求，针对不同材质调整进给量与转速即可获得稳定的加工效果。刃口部分做了钝化处理预留，出厂状态下的刃口能够直接用于普通钢材的钻削，针对硬度较高的合金钢，也可通过重新刃磨调整切削角度，延长刀具的使用寿命。整体结构没有多余的复杂设计，完全贴合一线机加工的实际使用需求，兼顾了通用性、耐用性与装夹便捷性，能够满足日常生产中绝大多数的钻孔加工需求。
