儿童自行车单轮安全支撑结构设计

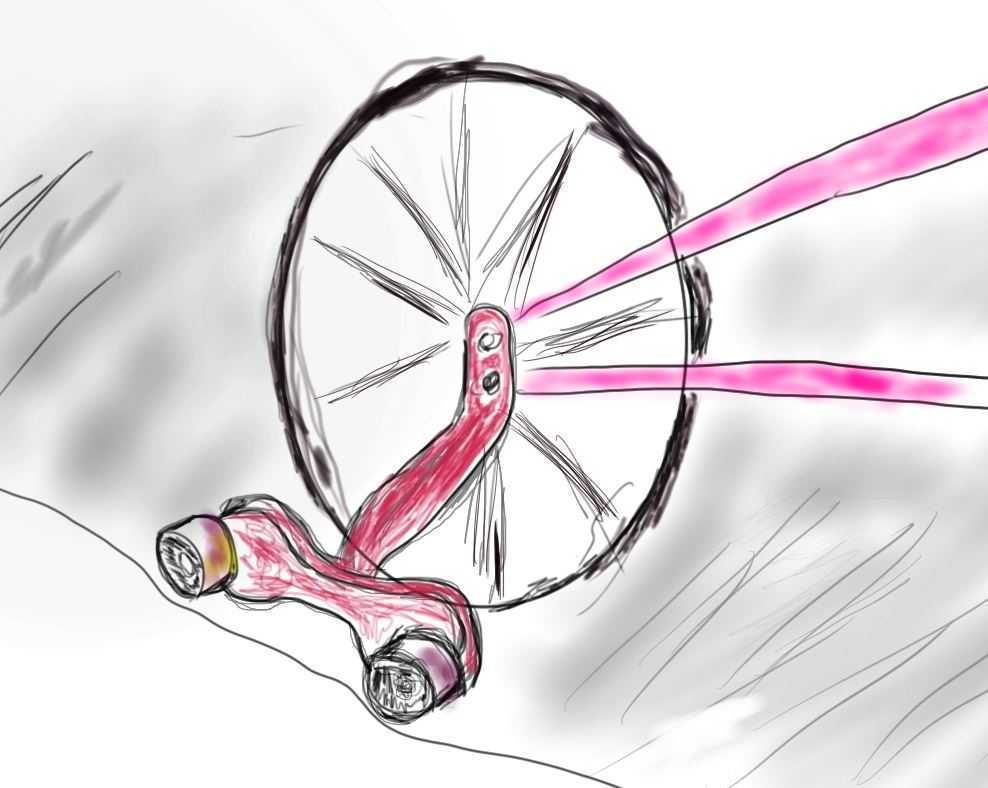

在童车产品的结构开发环节，低龄儿童使用的骑行辅助结构一直是设计优化的核心方向，这套单轮支撑结构的设计初衷，就是解决传统儿童辅助轮在复杂路面易卡滞、转向灵活性不足的问题。从实际应用场景来看，该结构主要适配轮径12-14英寸的儿童入门自行车，对应3-6岁初学骑行的儿童使用场景，既可以作为初学阶段的稳定辅助结构，也能在儿童掌握平衡技巧后快速拆除，不会对原车的骑行质感造成额外影响。设计过程中首先考虑的是安装边界的兼容性，支撑臂的连接端采用与童车后轴通用的安装孔位，孔距匹配主流童车后叉的开档尺寸，不需要对原车车架做任何打孔、焊接改造，直接替换后轴固定螺母即可完成装配，普通家长借助常规扳手就能完成安装调整，不需要专业的维修工具。结构的功能特性上，支撑轮采用高弹性的实心橡胶材质，轮面做了圆弧过渡处理，在压过路面小石子、地砖接缝的时候不会出现硬卡滞的情况，支撑臂的弯折角度经过反复校核，当车身倾斜角度超过15度时支撑轮才会接触地面，既不会在正常转向时剐蹭地面影响骑行转向，也能在车身失衡的瞬间提供足够的支撑力，避免儿童侧翻摔倒。和传统双侧辅助轮不同，这套单支撑结构的受力传递路径更直接，支撑臂采用变截面的冲压成型结构，靠近轮轴的位置做了加厚处理，连接车架的位置设置了橡胶缓冲垫，能过滤掉路面颠簸带来的刚性冲击，避免长期使用后连接位置出现金属疲劳开裂。设计阶段也充分考虑了不同身高儿童的使用需求，支撑臂的高度预留了30mm的调节行程，可以根据儿童的骑行熟练程度调整支撑轮的离地间隙，初学阶段可以把间隙调小，获得更高的支撑稳定性，随着儿童平衡能力提升逐步调大间隙，最终过渡到不需要辅助轮的独立骑行状态。实际路测的数据显示，这套结构在水泥路面、塑胶跑道、小区柏油路等常见儿童骑行场景下都能稳定工作，支撑轮的滚动阻力比传统辅助轮低20%左右，不会给儿童骑行带来额外的踩踏负担，同时支撑结构的整体重量控制在300g以内，不会明显增加整车的重量，拆除后也不会在车架上留下突出的安装结构，不会影响童车后续的正常使用。
