锅炉配套双色显示液位测量装置

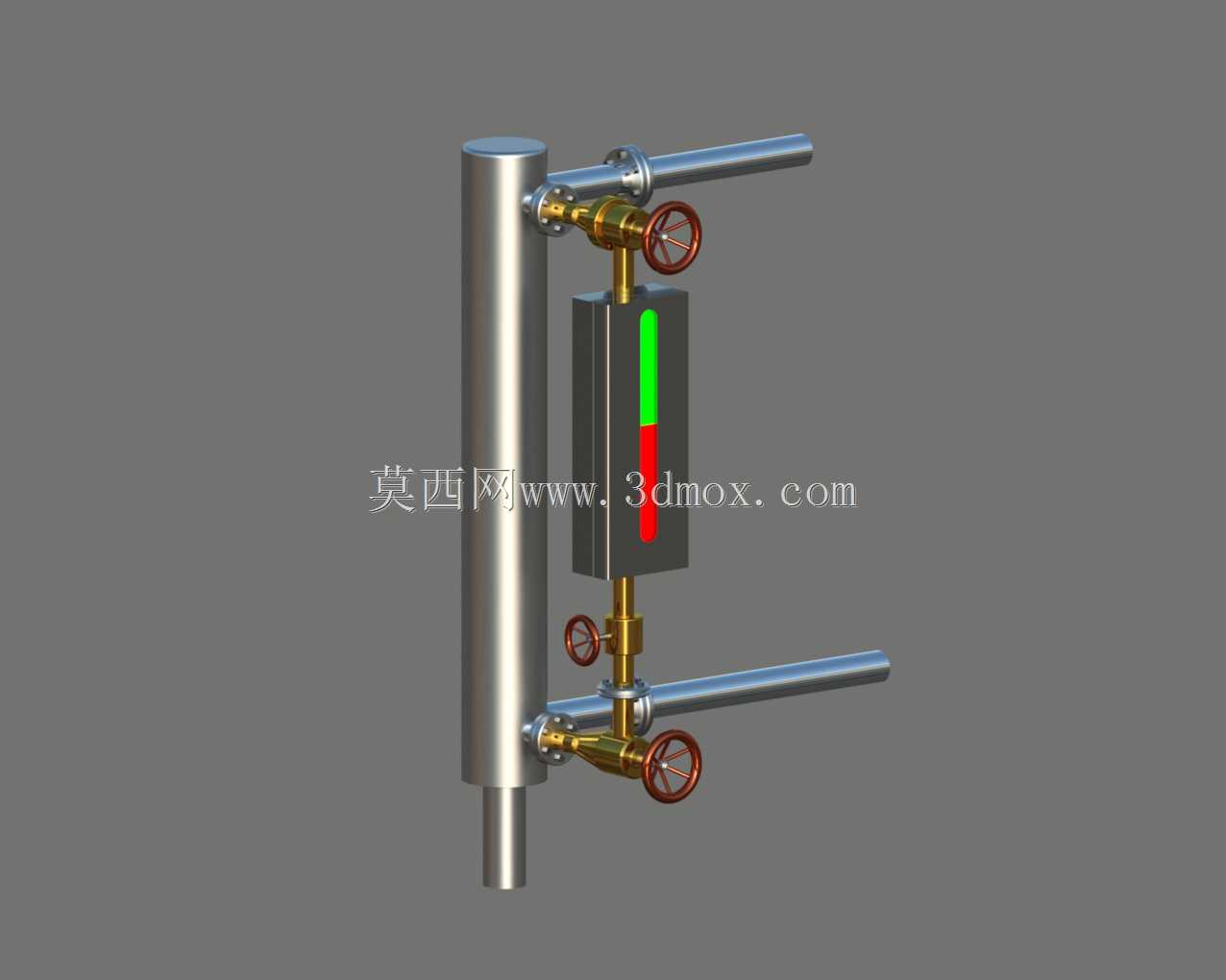

这类液位测量装置主要配套在承压蒸汽锅炉、常压热水锅炉的筒体侧壁，是锅炉运行过程中操作人员判断内部水位高低的核心目视部件，避免出现满水、缺水等危及运行安全的工况。从结构布局来看，主体采用竖直长条形观测腔设计，上下两端通过带截止功能的铜制阀门与锅炉筒体的水平引出管连通，安装时需保证上下连接法兰的同轴度偏差不超过1mm，避免管路附加应力作用在观测腔体上导致密封失效。上下配置的手轮截止阀可在观测腔出现污堵、玻璃破损时单独切断与锅炉本体的连通，无需停炉即可完成检修更换，阀门采用锥面密封结构，长期在高温水汽环境下仍能保持可靠的密封性能，手轮的操作力矩经过适配设计，操作人员单手即可完成启闭动作，无需额外加力杆辅助。观测腔体采用红绿双色显示结构，利用光线在水汽不同介质中的折射差异，气相区域显示红色、液相区域显示绿色，即使在光线较差的锅炉房操作环境中，操作人员在数米外也能快速辨识水位位置，避免误判。设计过程中充分考虑了现场安装的边界条件，上下引出管的中心距适配主流工业锅炉的标准水位引出接口尺寸，整体侧向突出尺寸控制在合理范围，不会与锅炉周边的走台、保温层、其他管路附件产生干涉。观测腔的玻璃视窗采用耐温耐压的硼硅玻璃材质，两侧配有金属防护框，既避免外力撞击损坏视窗，也能在玻璃意外破裂时阻挡飞溅的高温水汽，降低运维人员的受伤风险。连通管路的通径经过水力计算，可保证腔体内水位与锅炉本体内水位实时同步，不会出现液位滞后、假水位的情况，装置整体可承受锅炉额定工作压力下的长期运行，金属部件表面做了防锈处理，适配锅炉房高温高湿的工作环境。
