克列曼钣金焊接承载支架结构设计

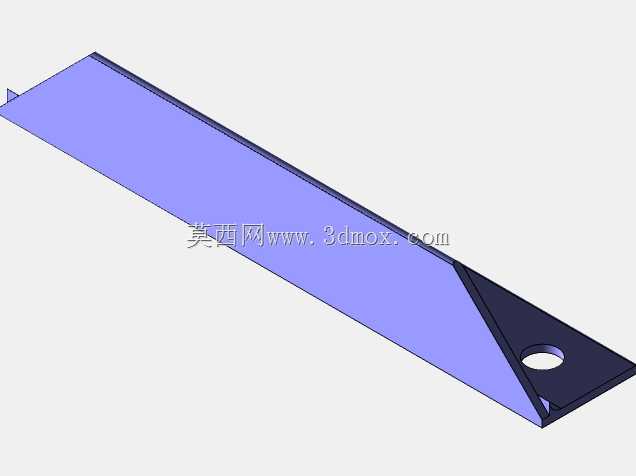

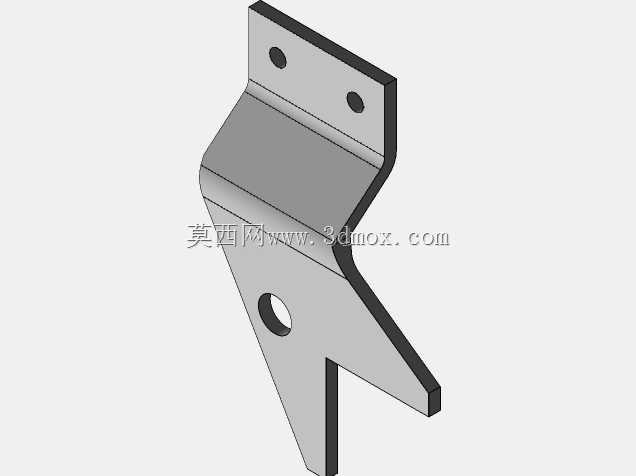

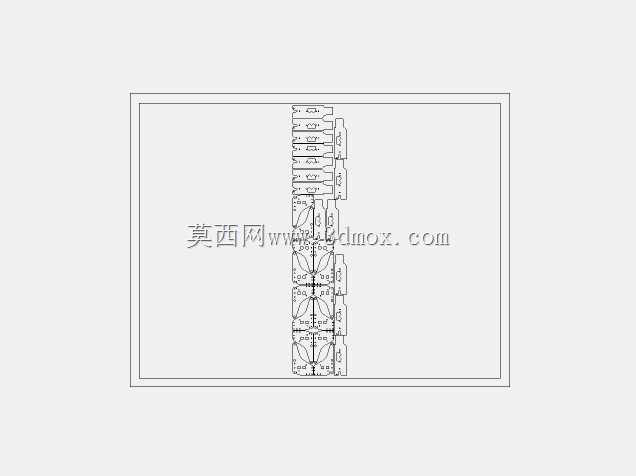

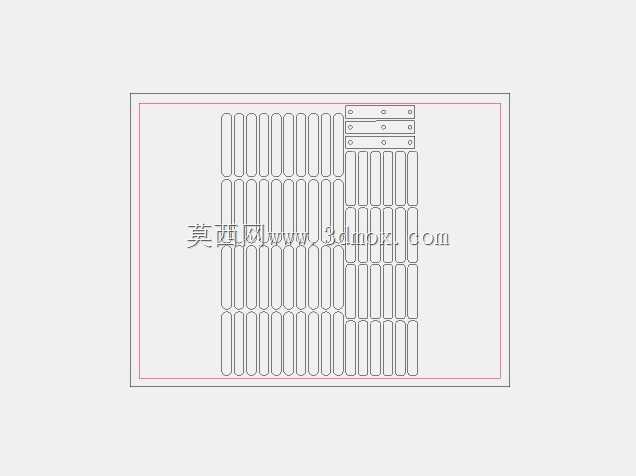

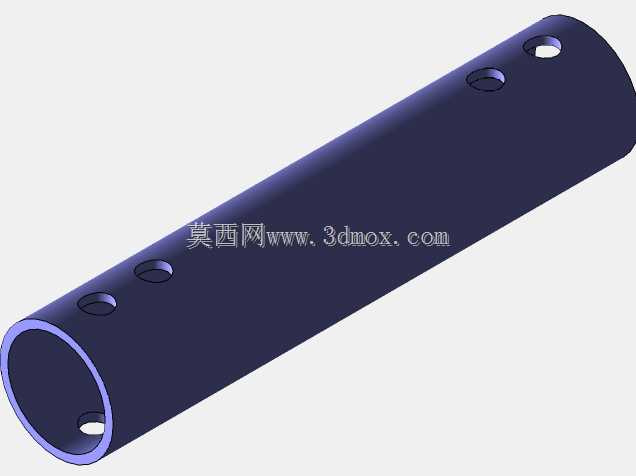

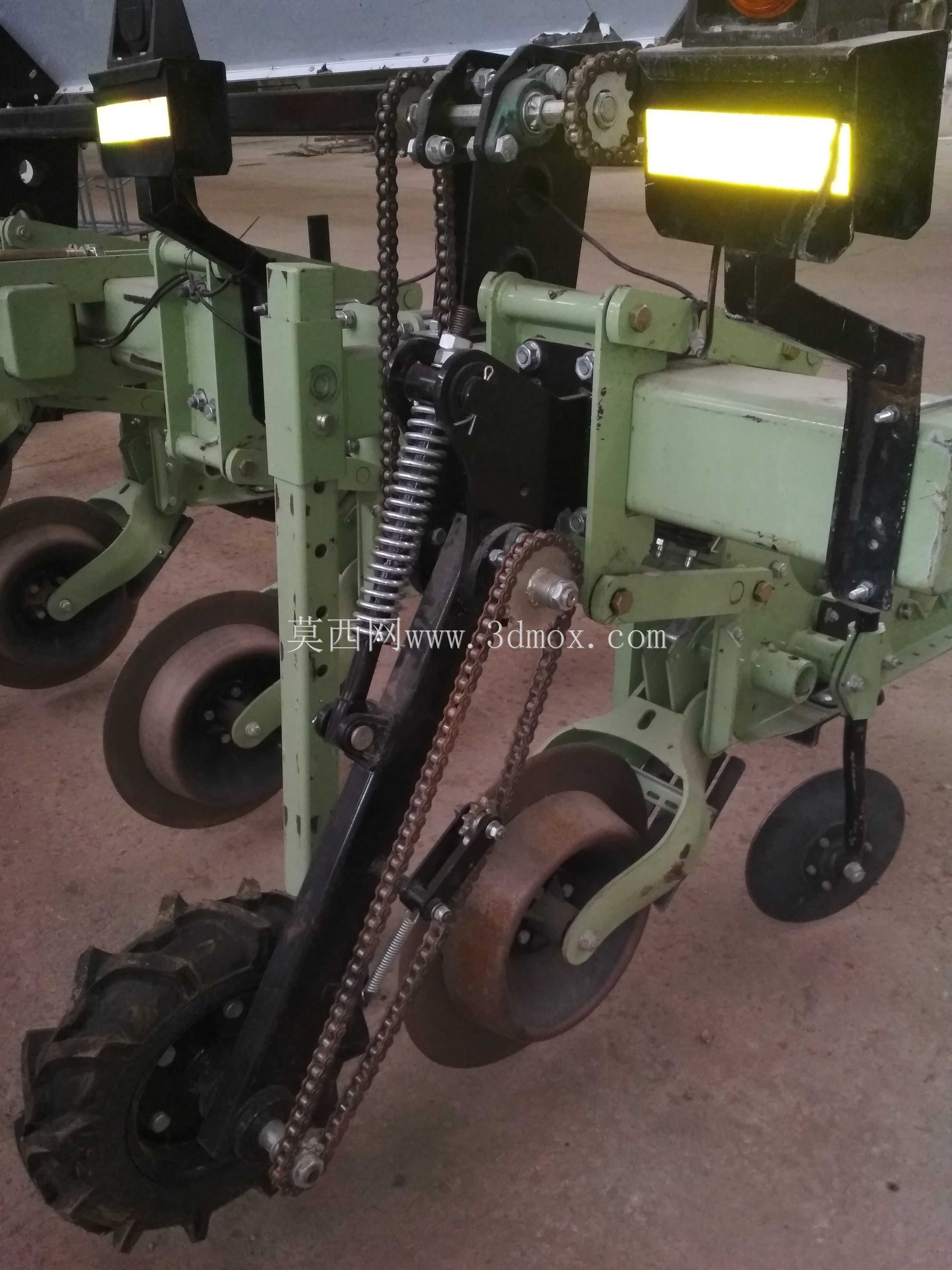

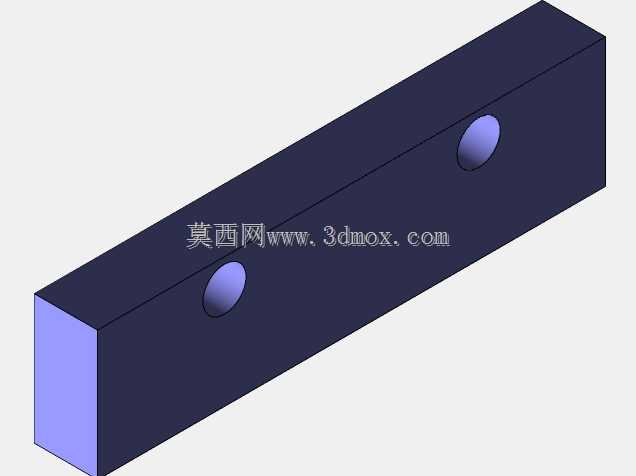

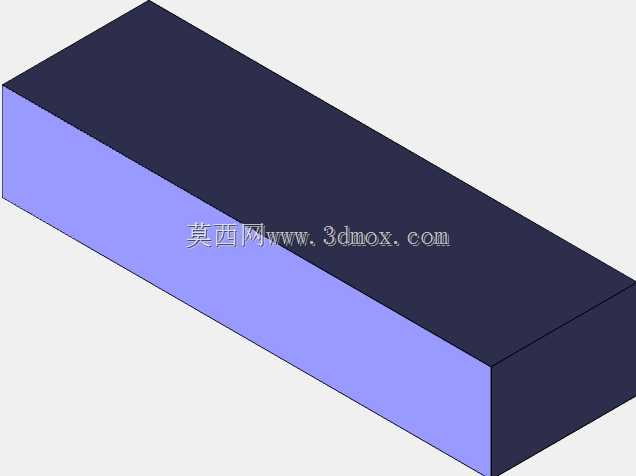

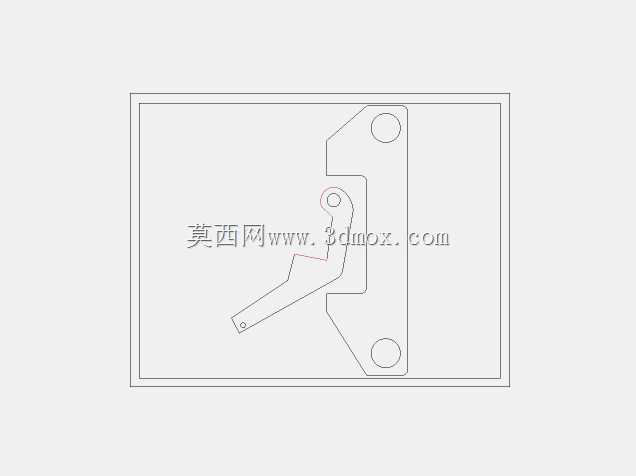

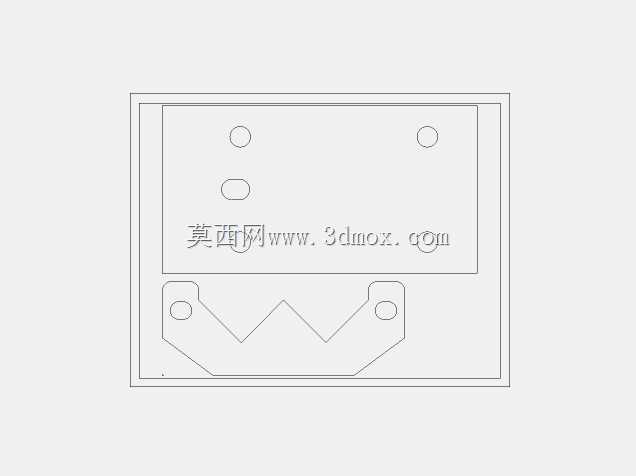

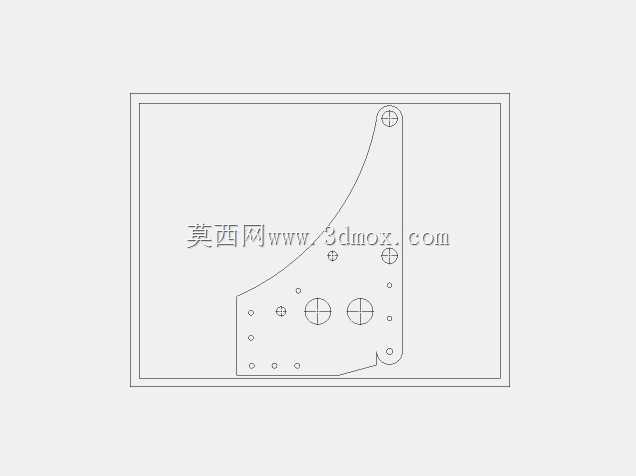

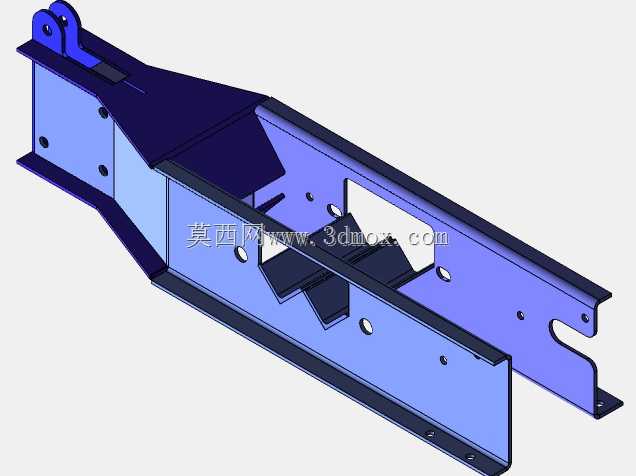

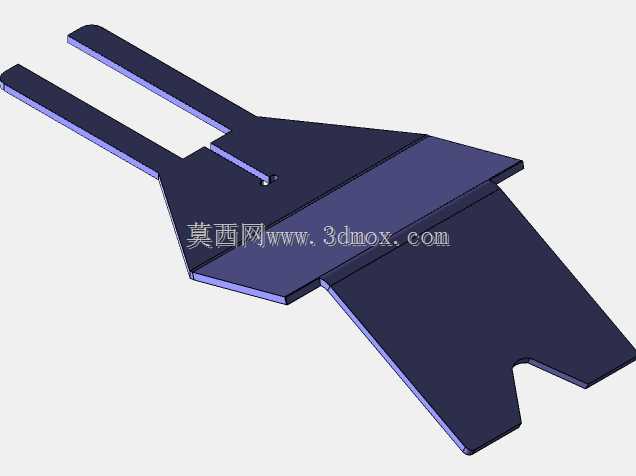

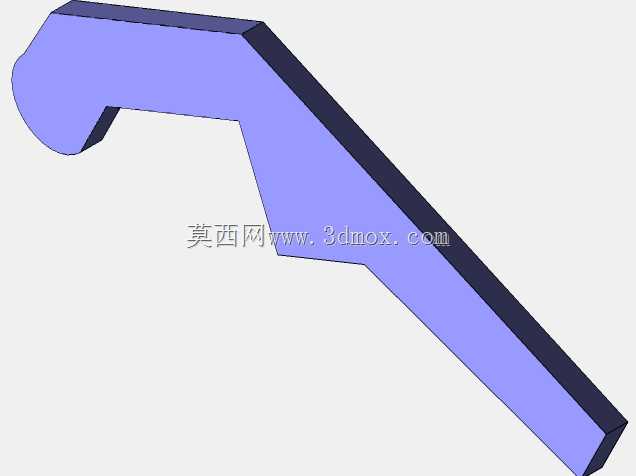

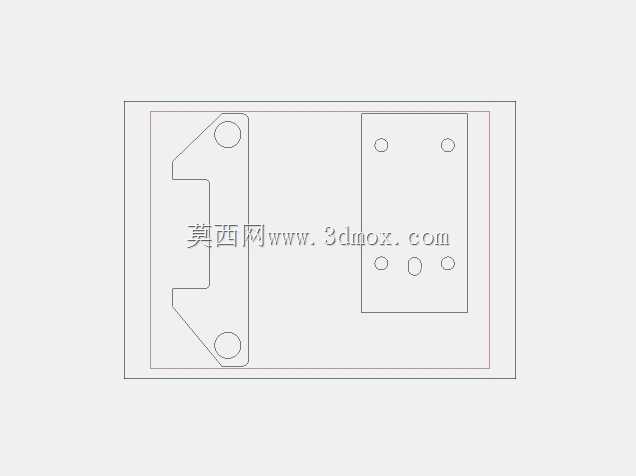

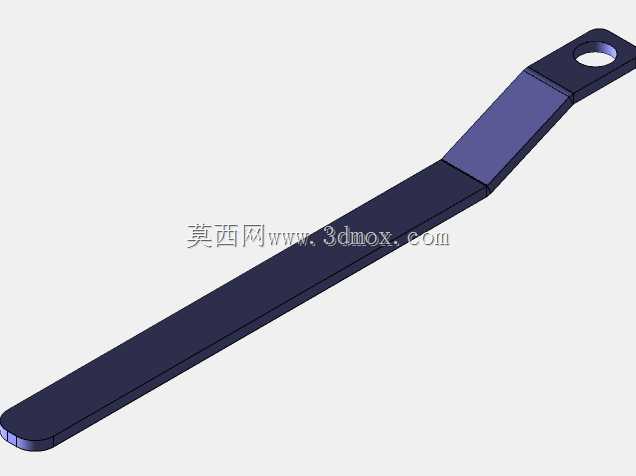

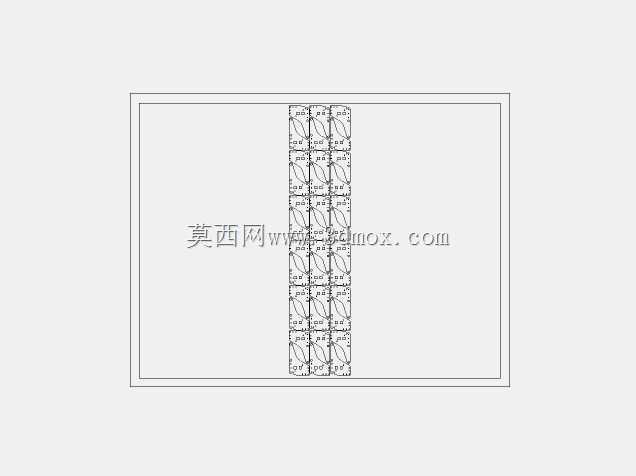

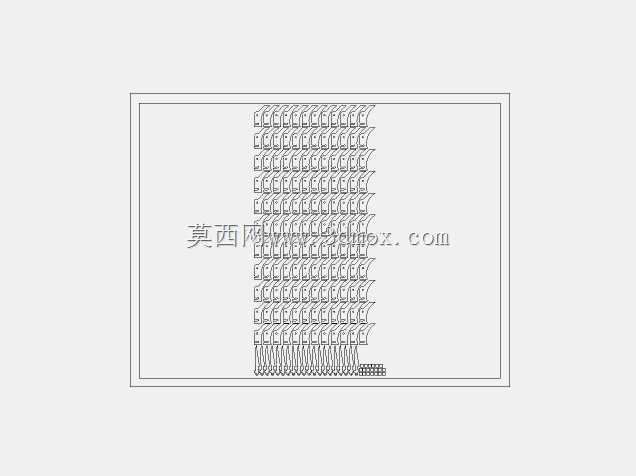

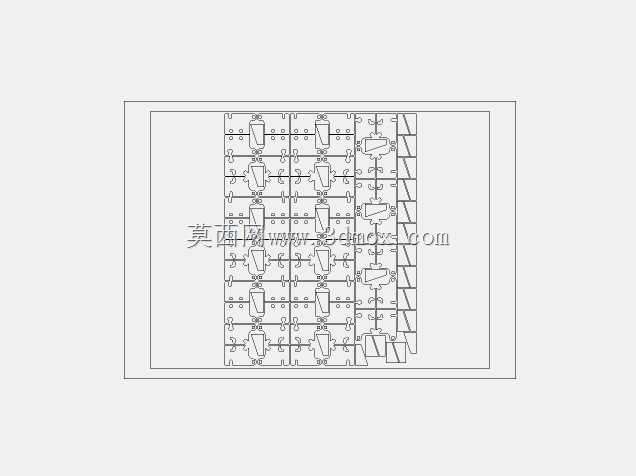

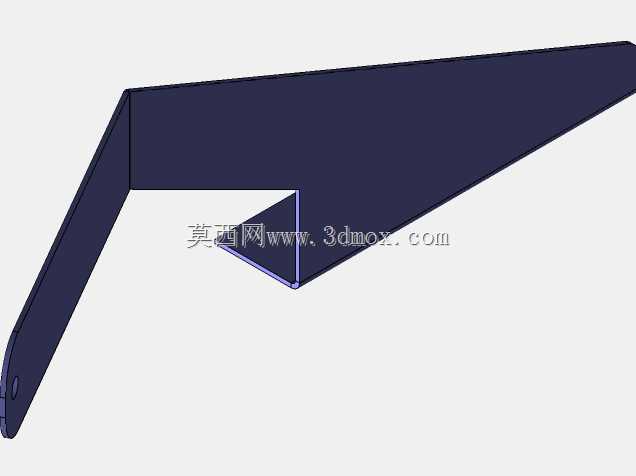

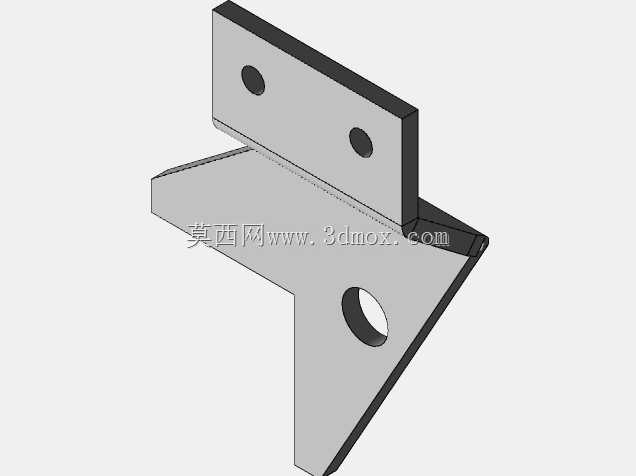

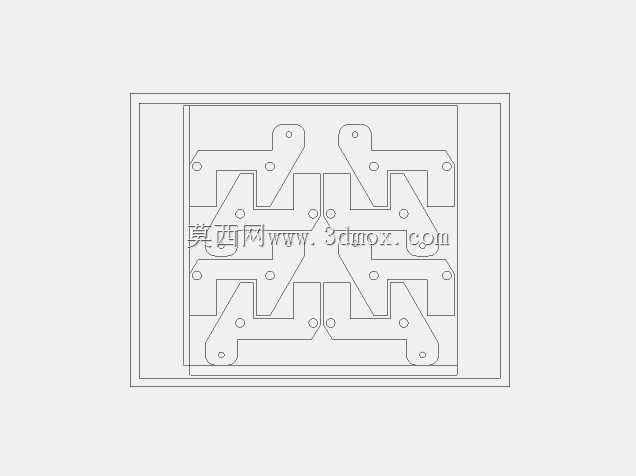

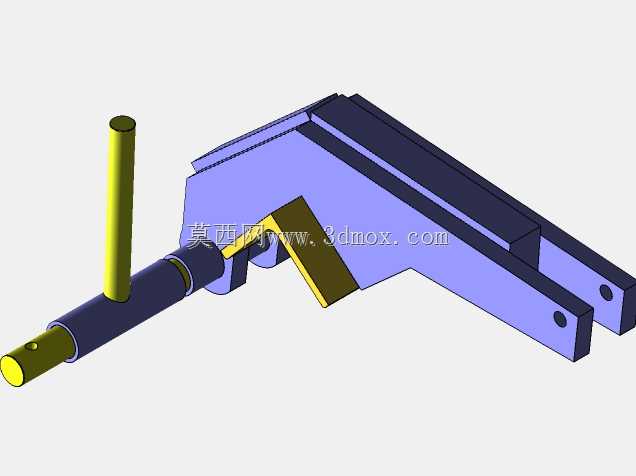

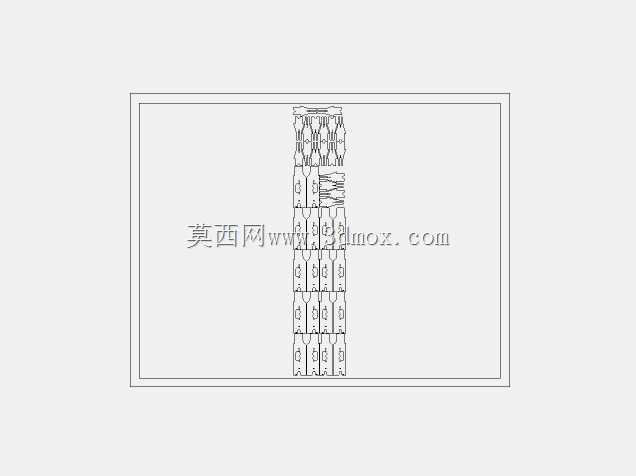

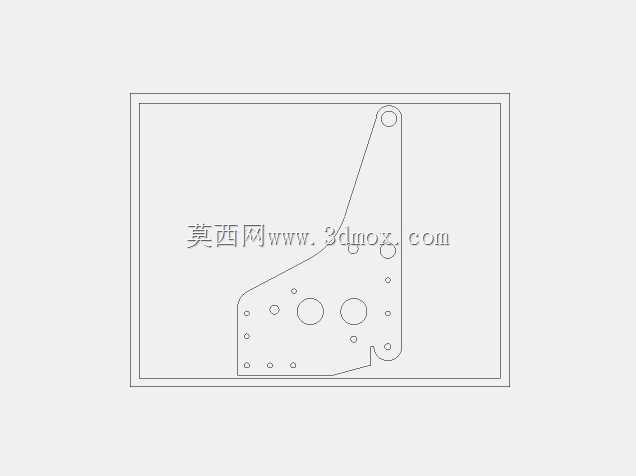

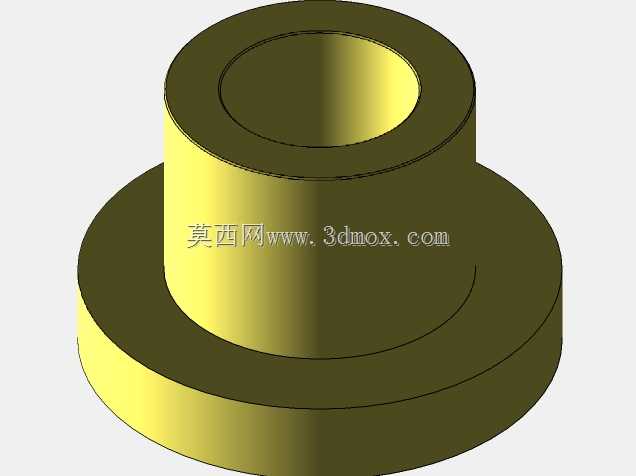

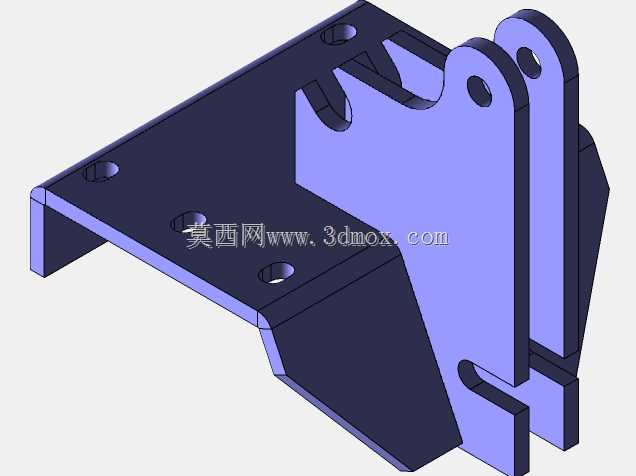

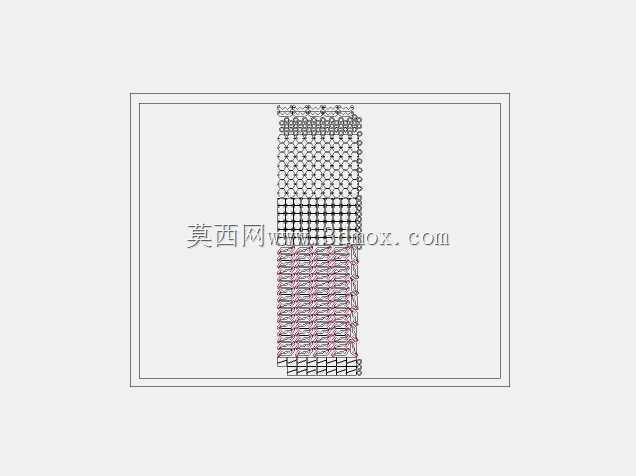

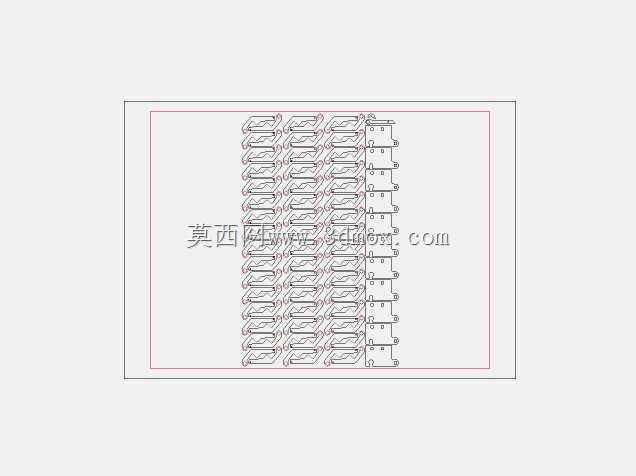

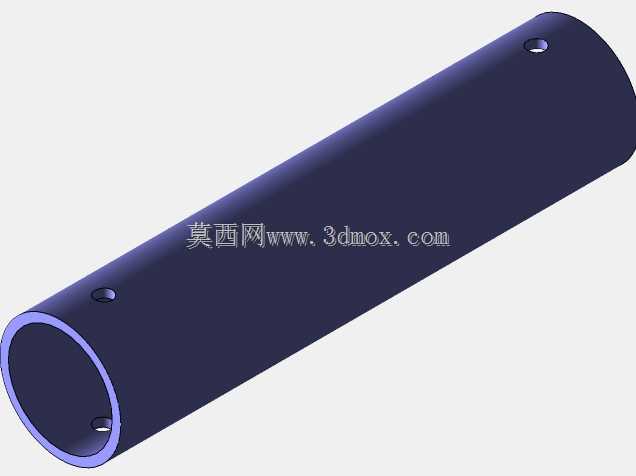

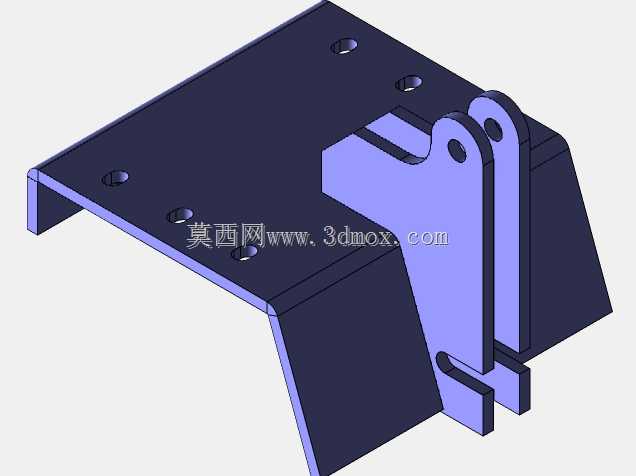

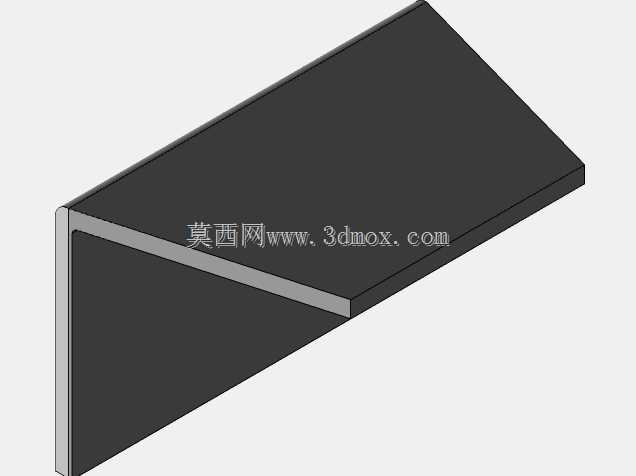

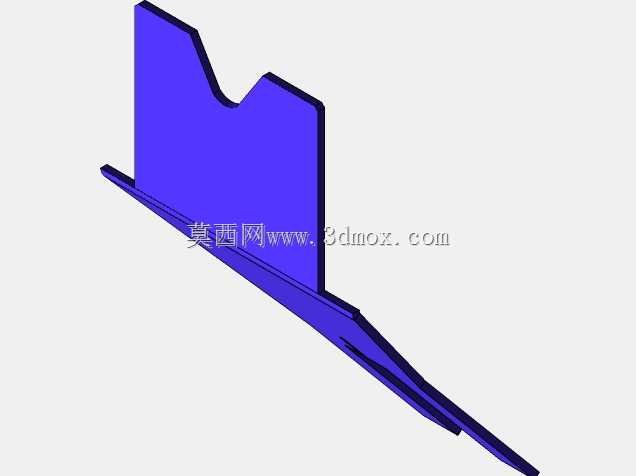

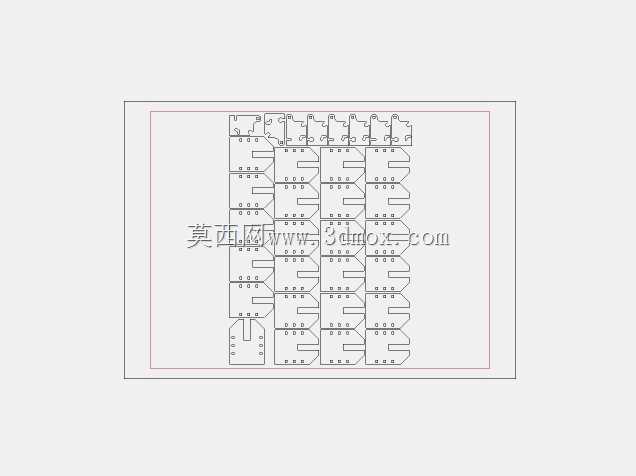

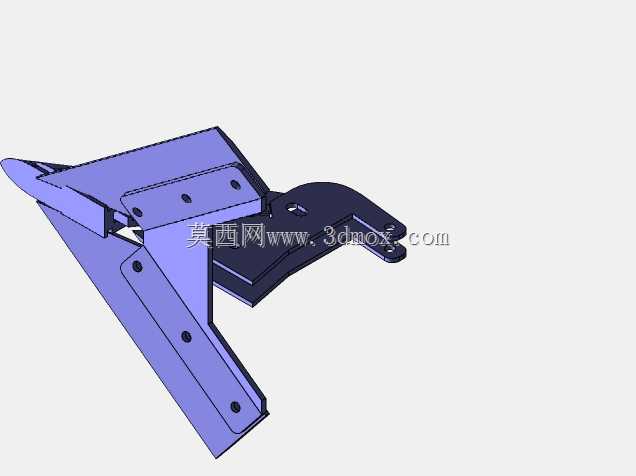

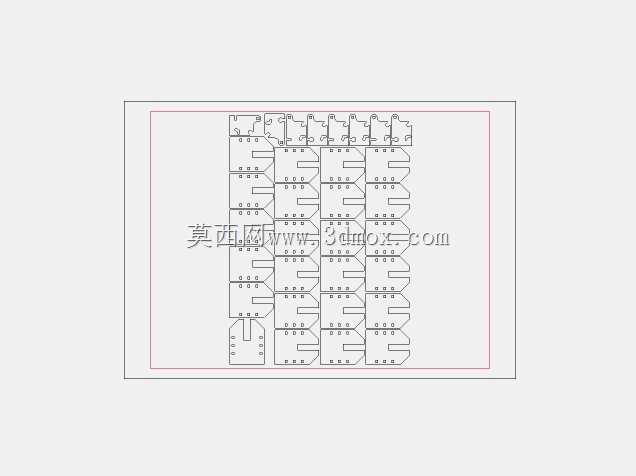

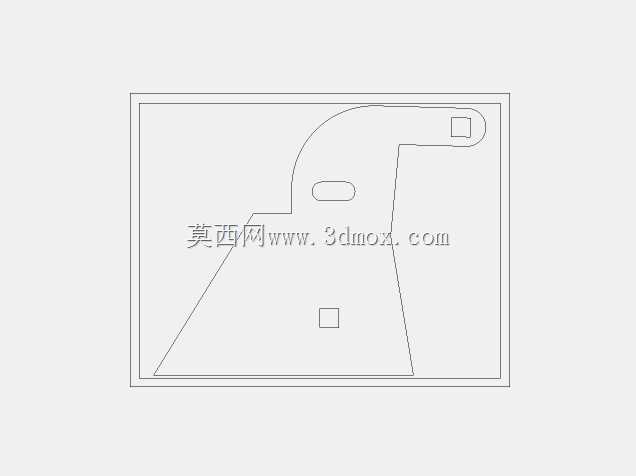

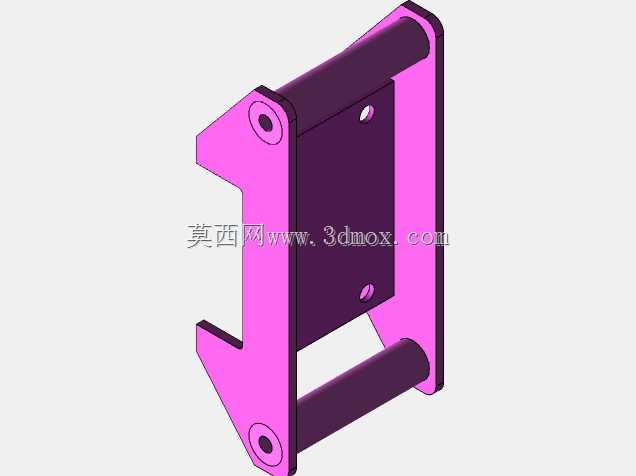

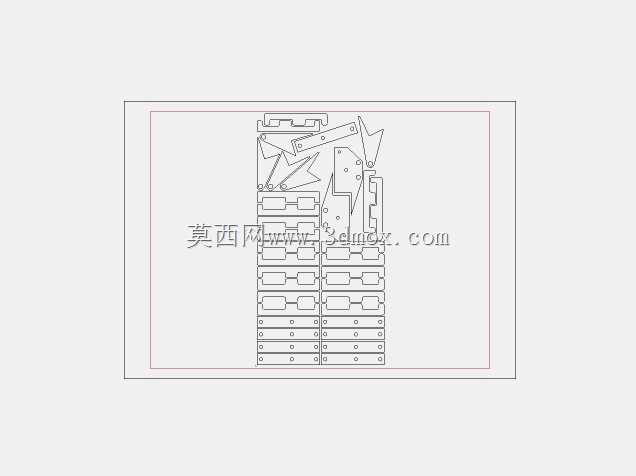

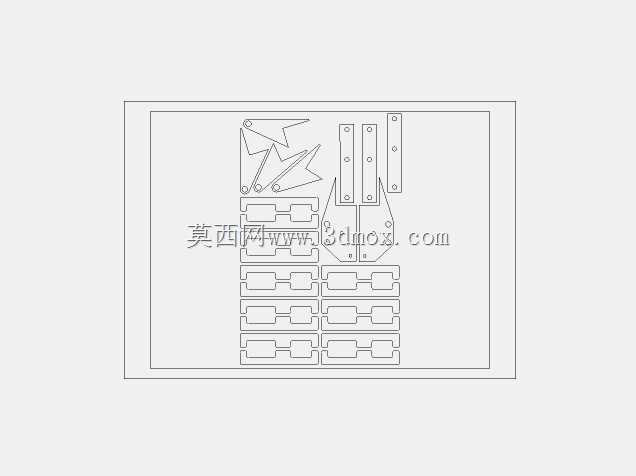

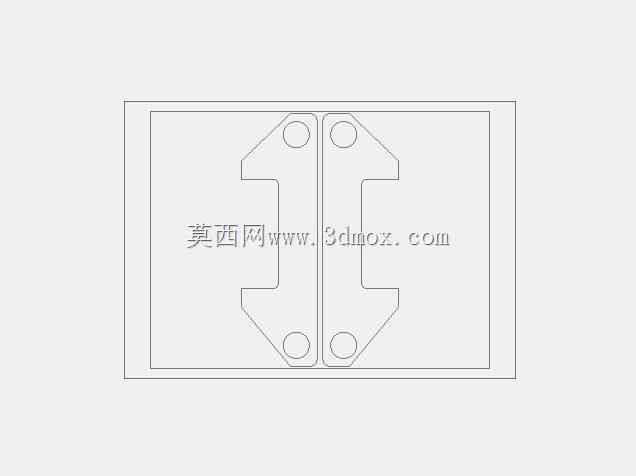

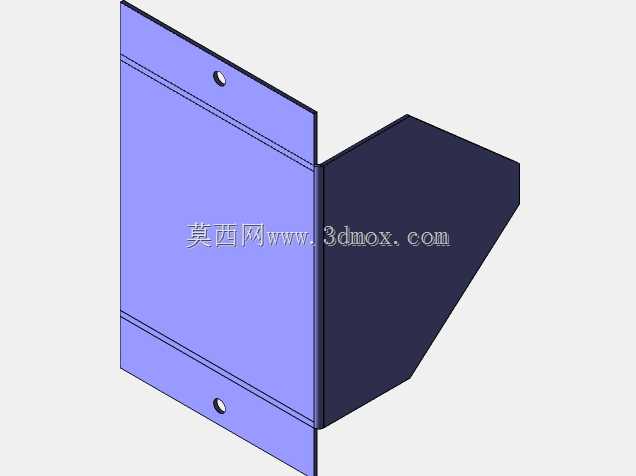

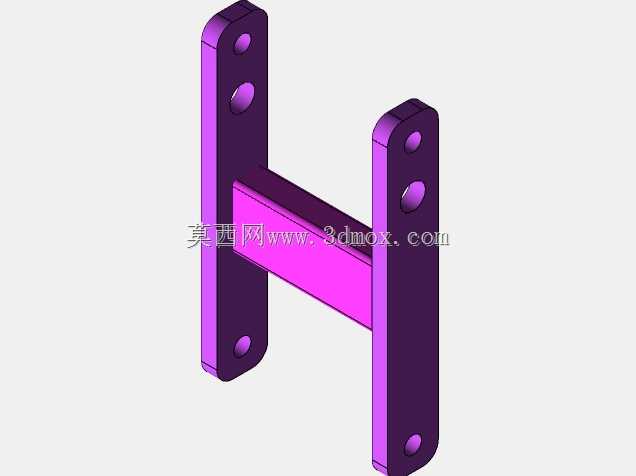

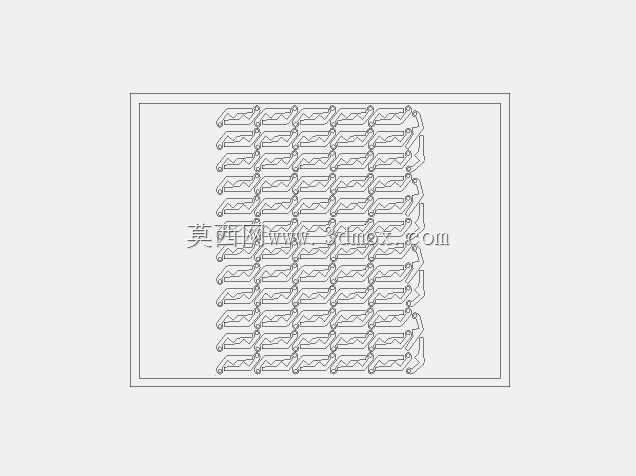

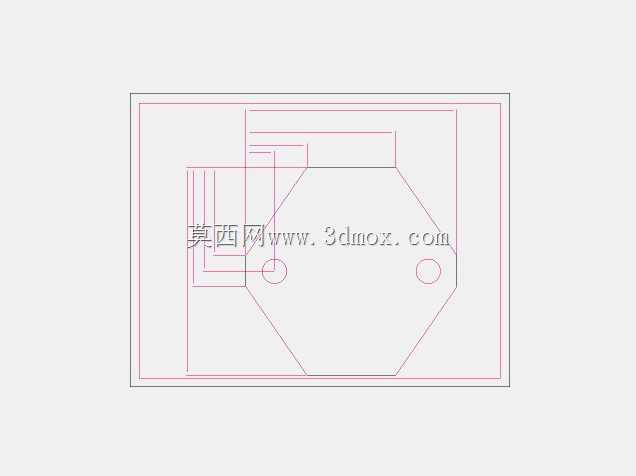

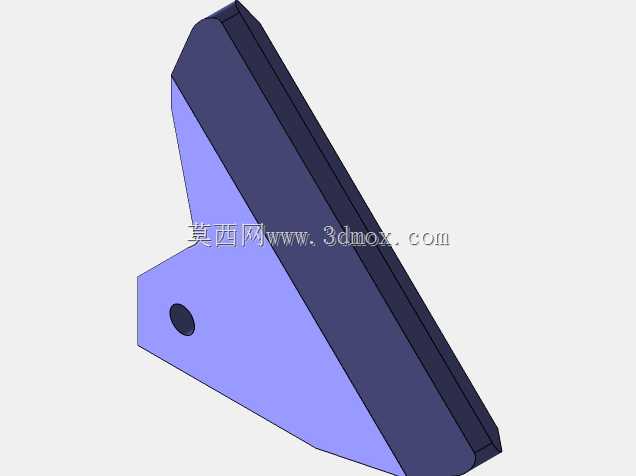

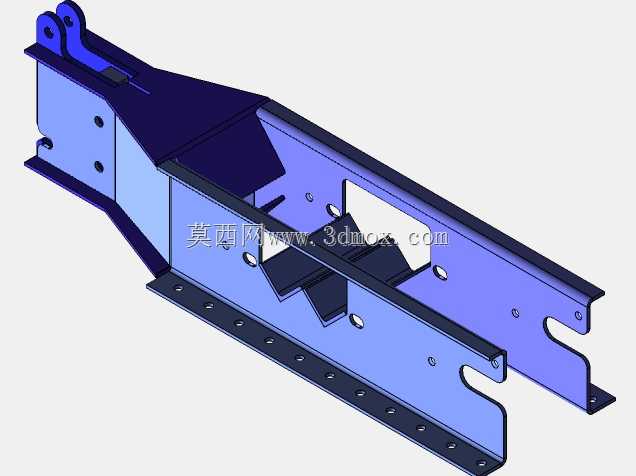

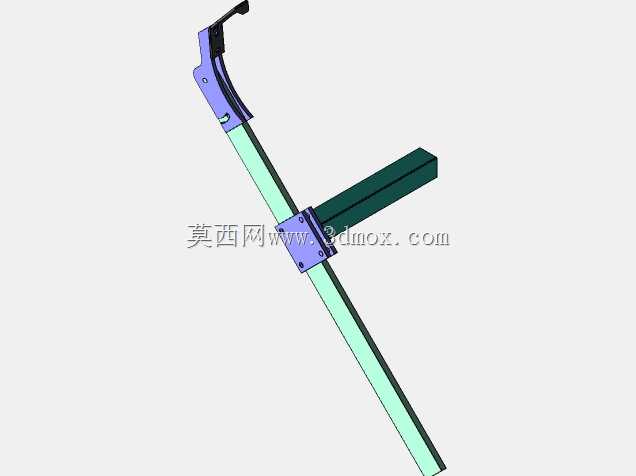

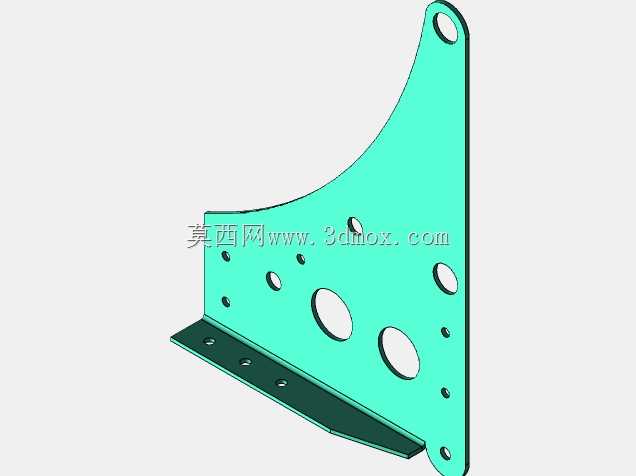

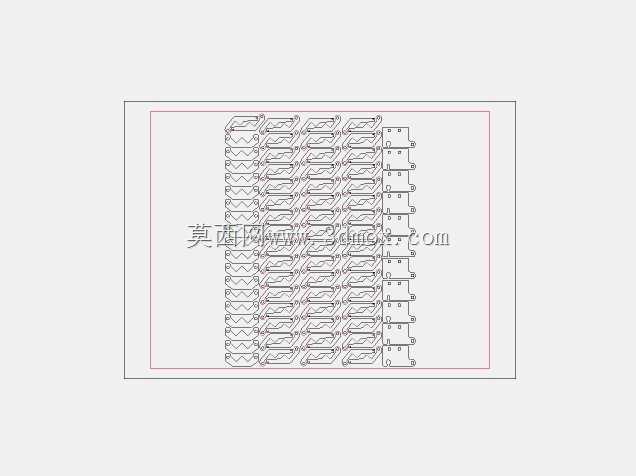

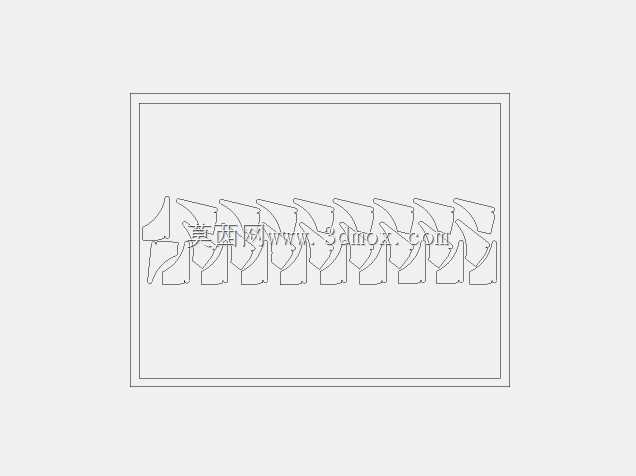

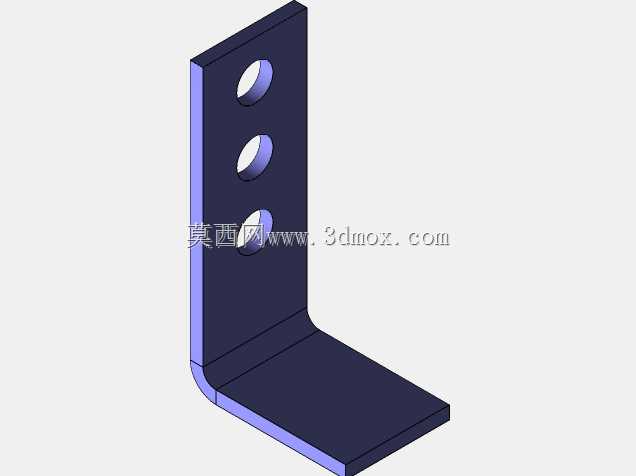

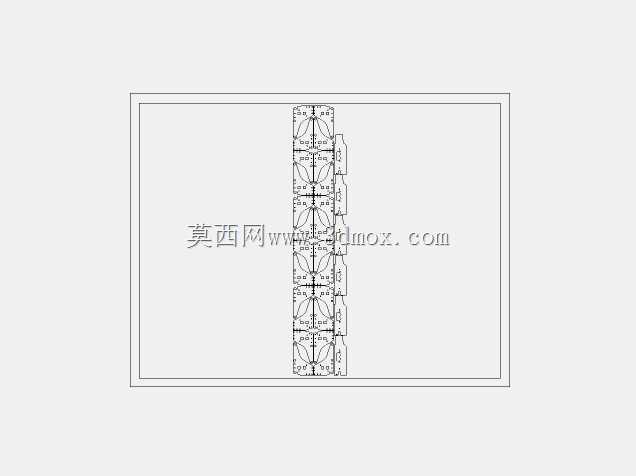

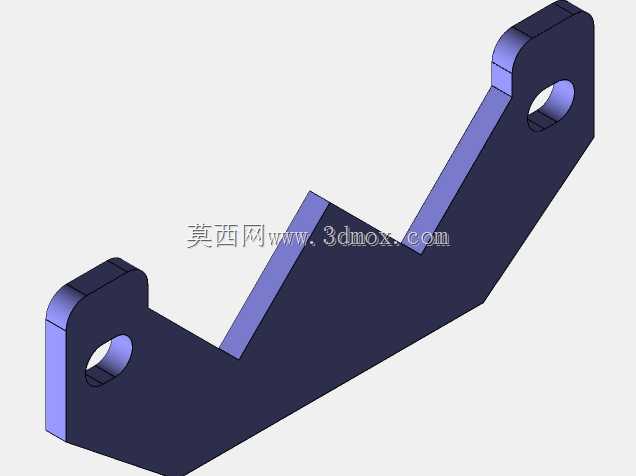

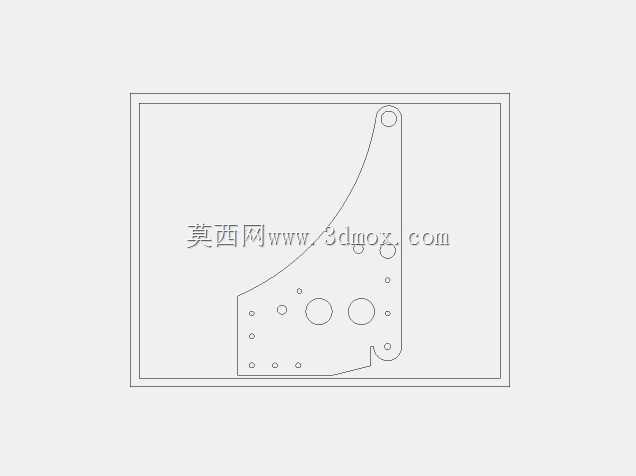

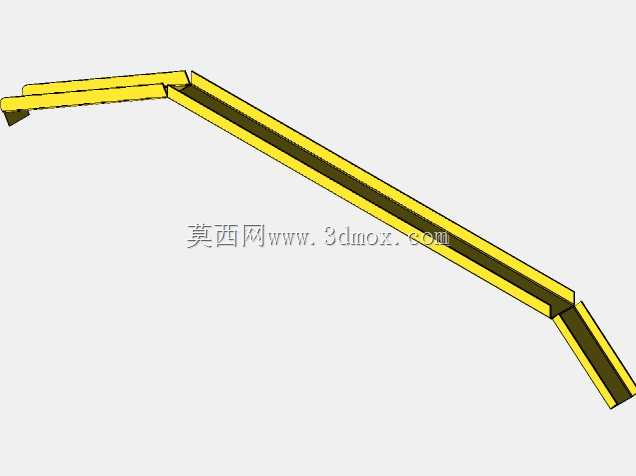

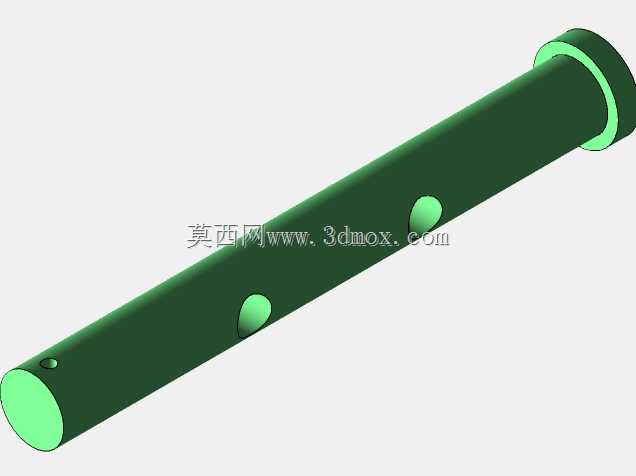

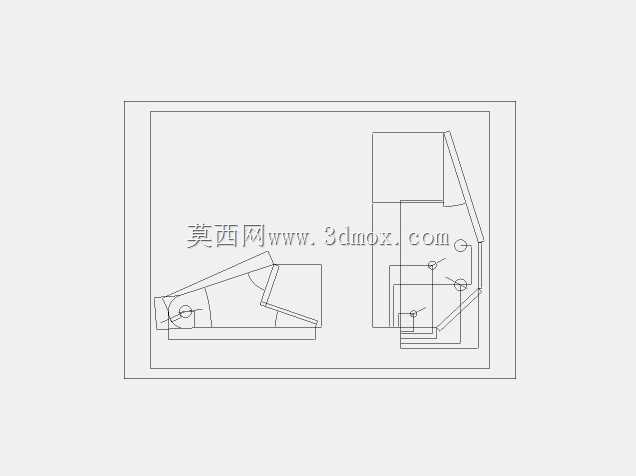

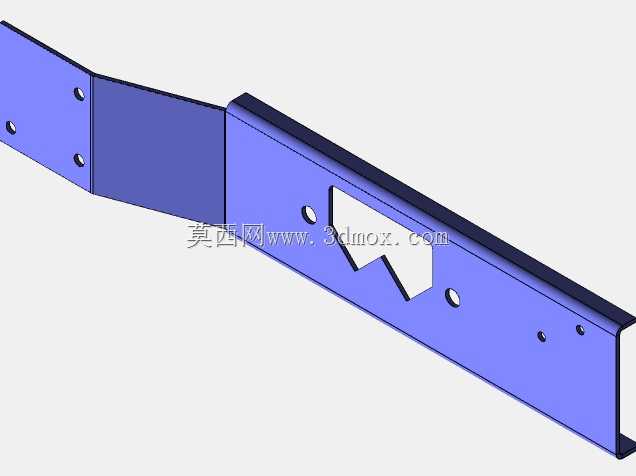

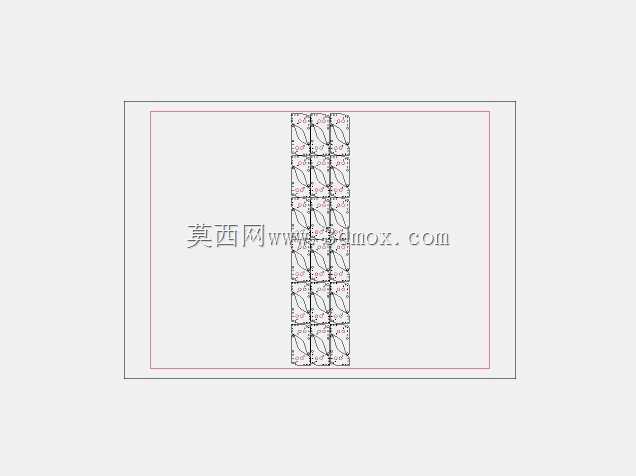

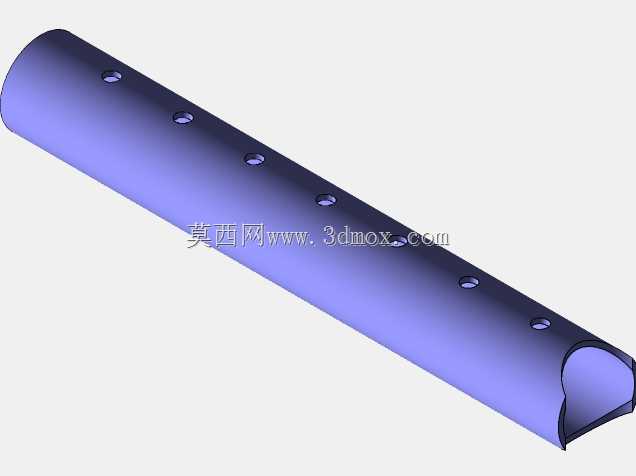

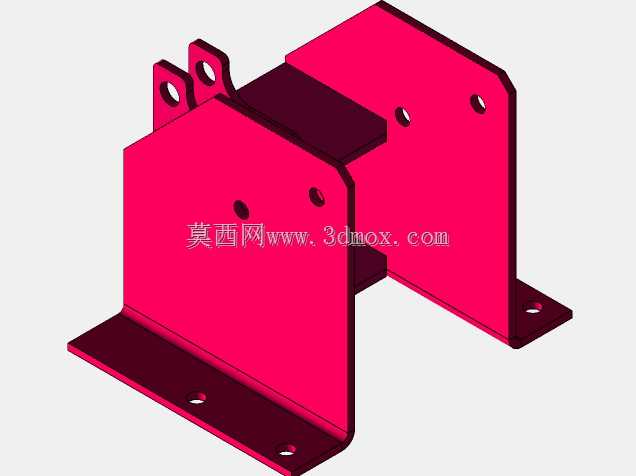

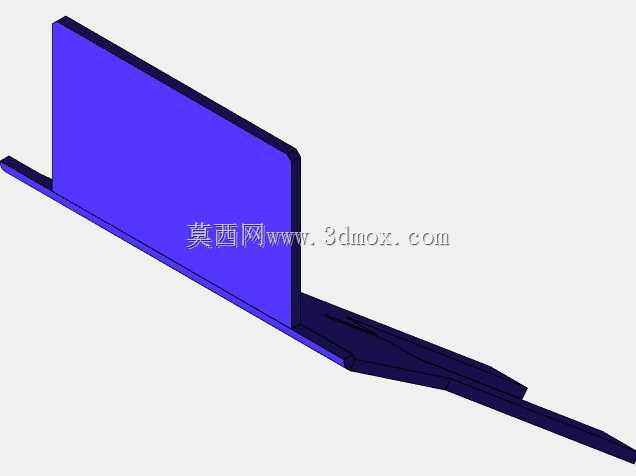

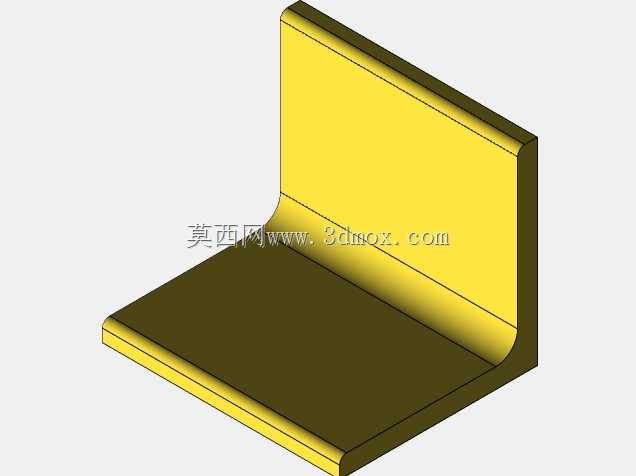

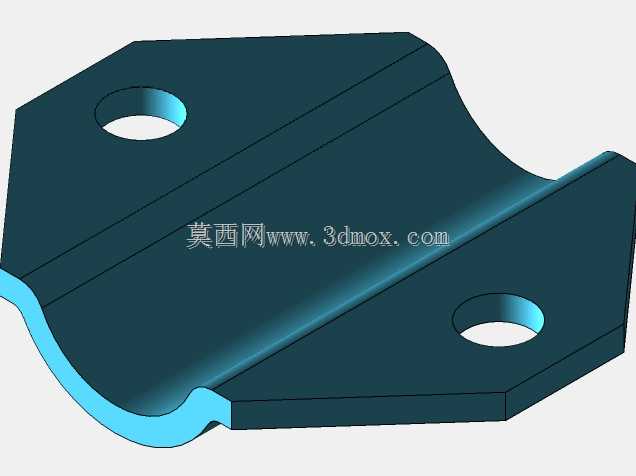

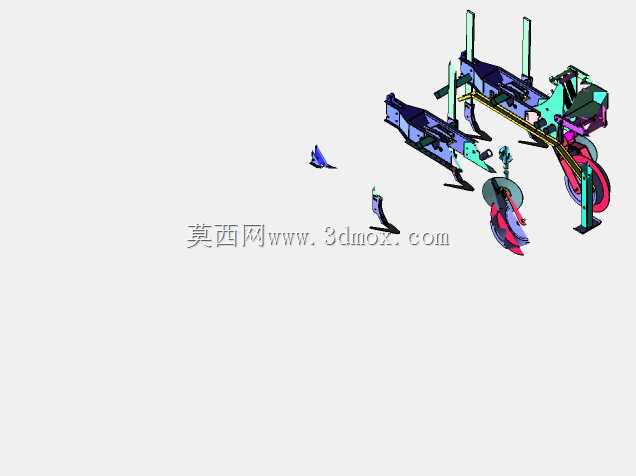

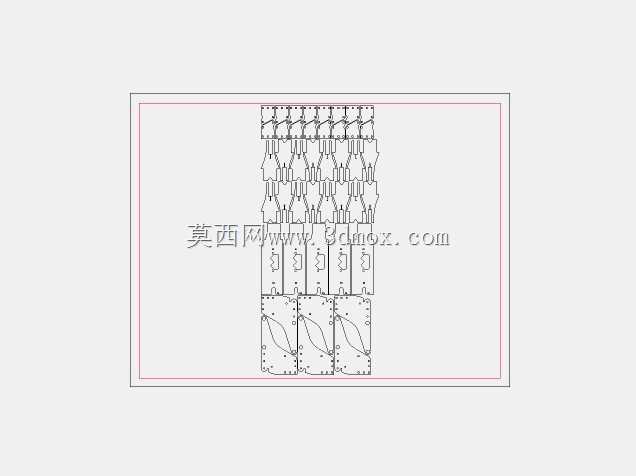

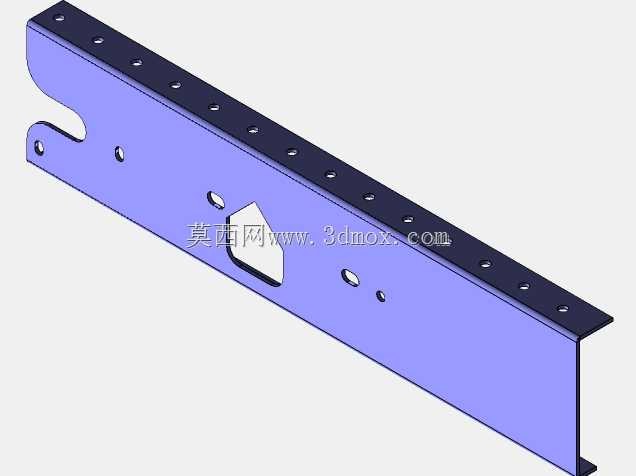

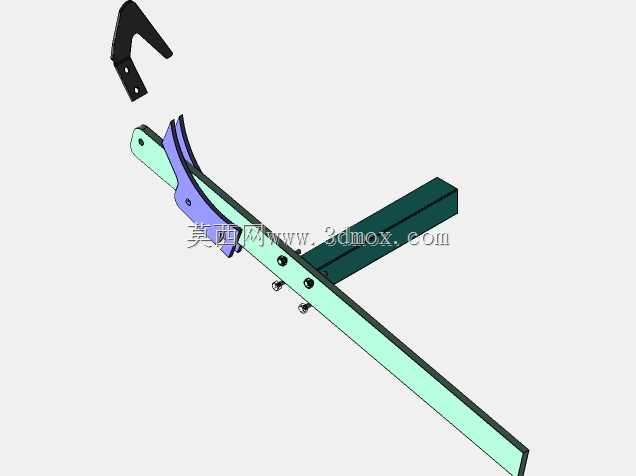

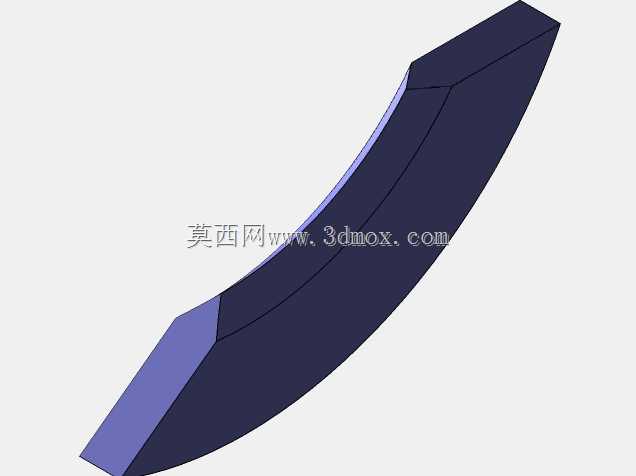

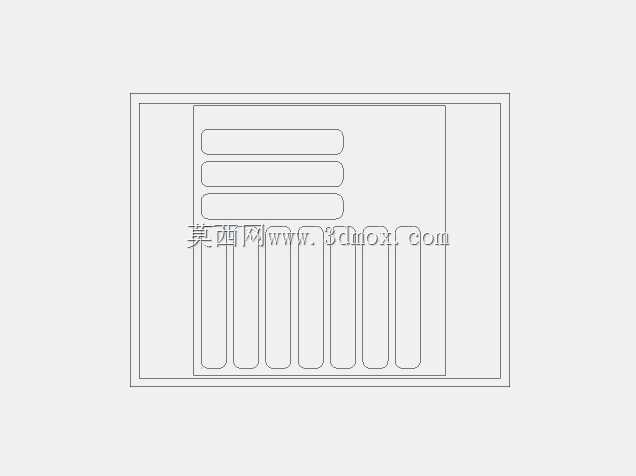

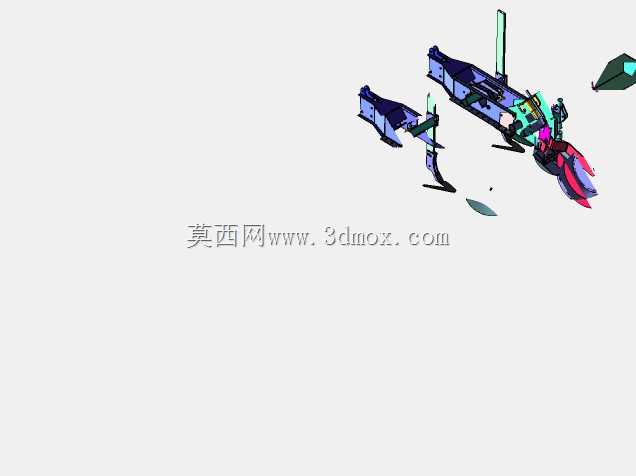

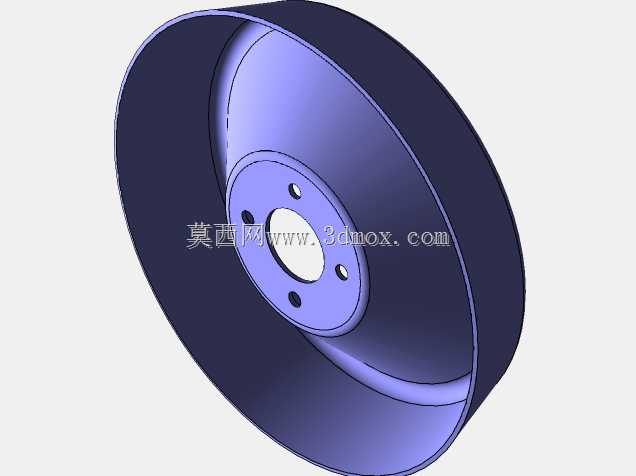

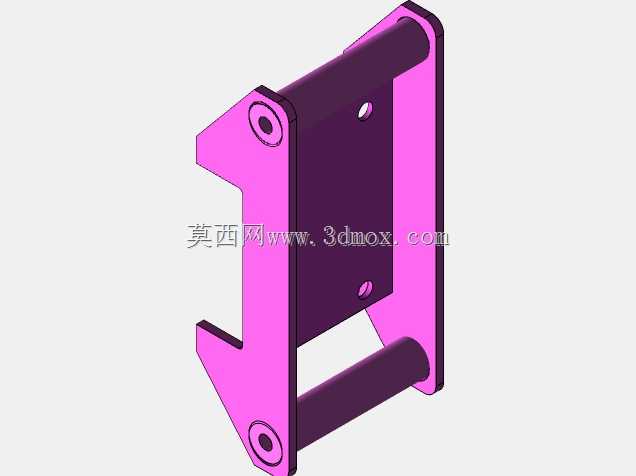

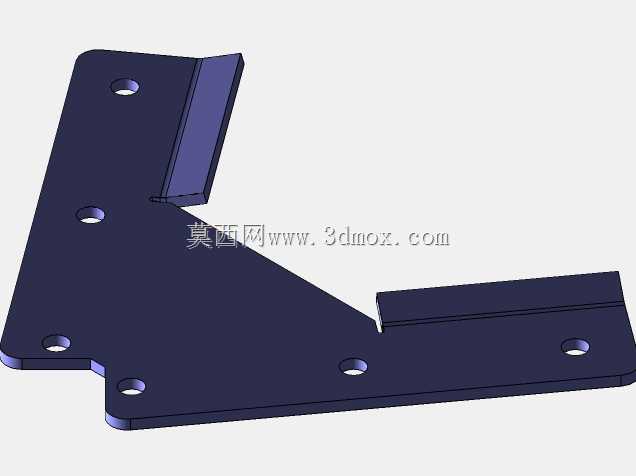

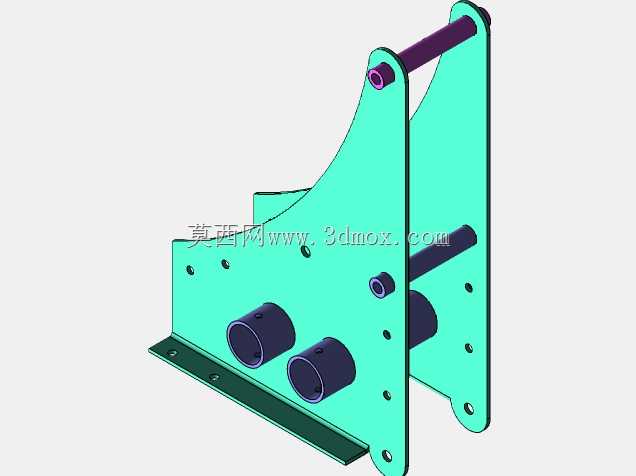

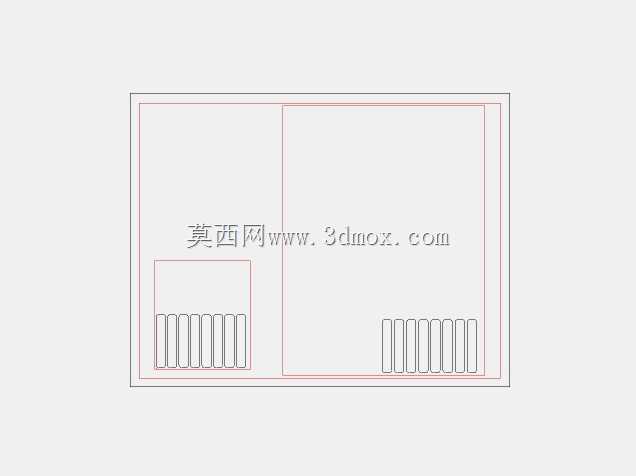

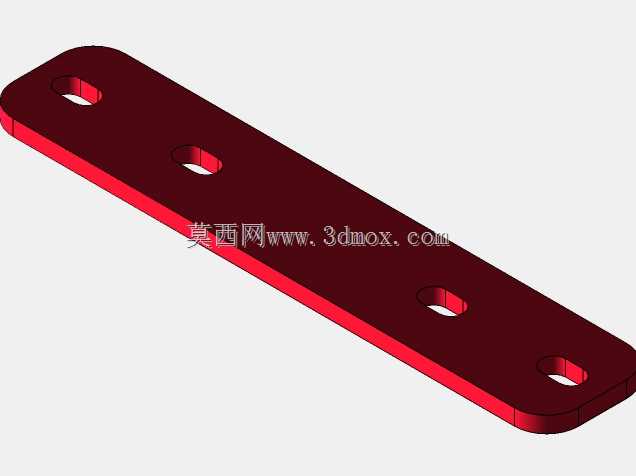

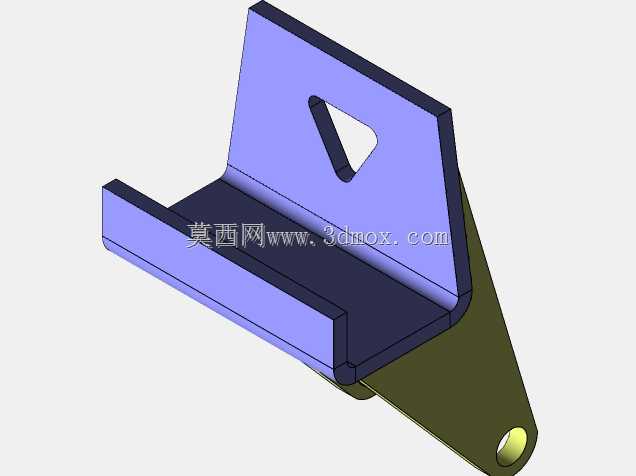

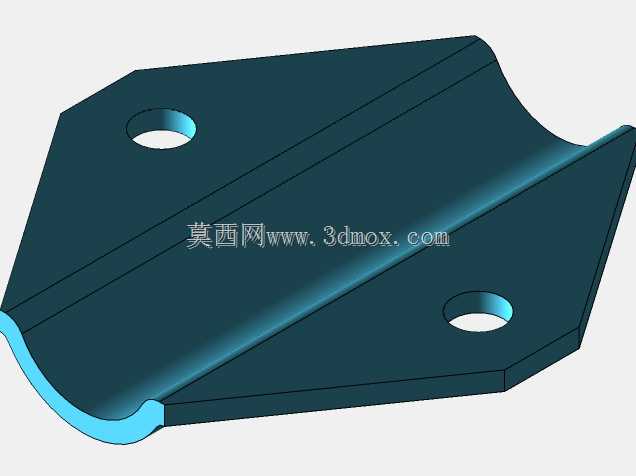

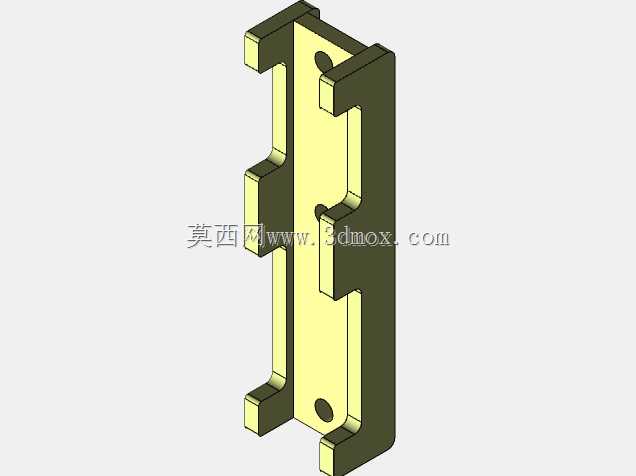

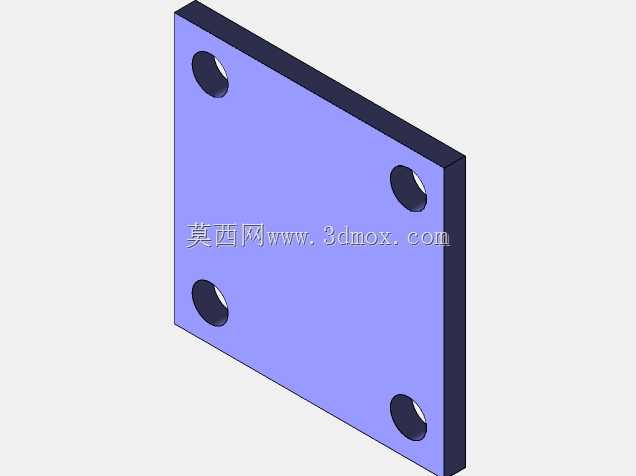

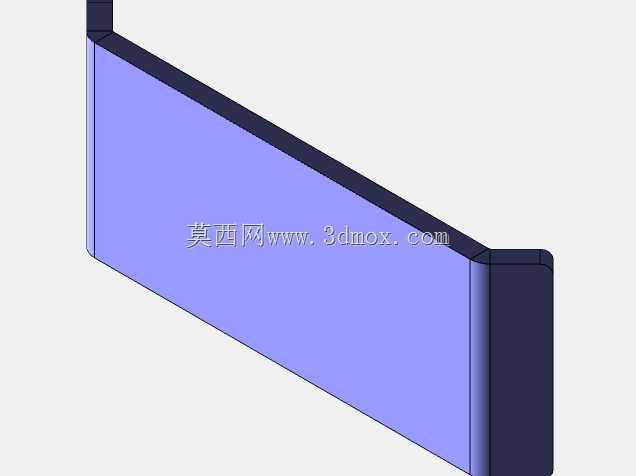

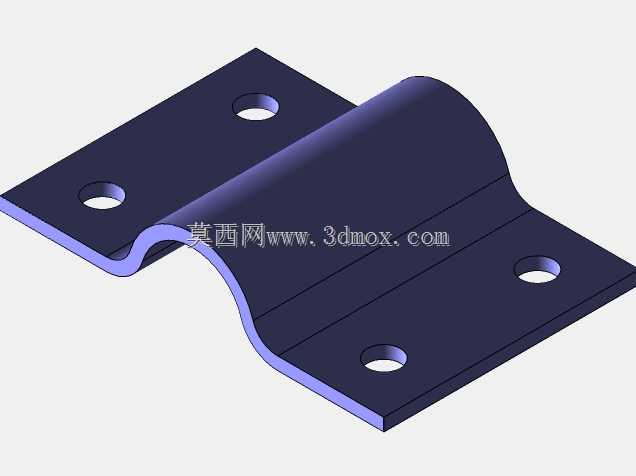

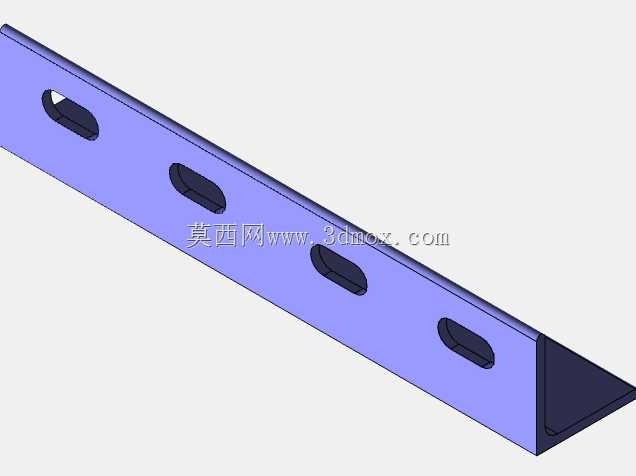

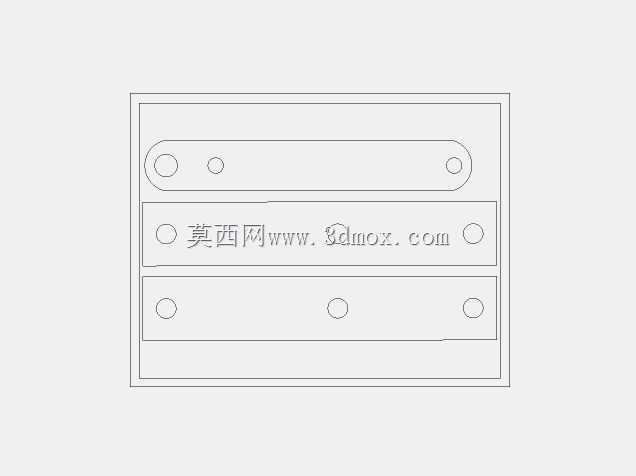

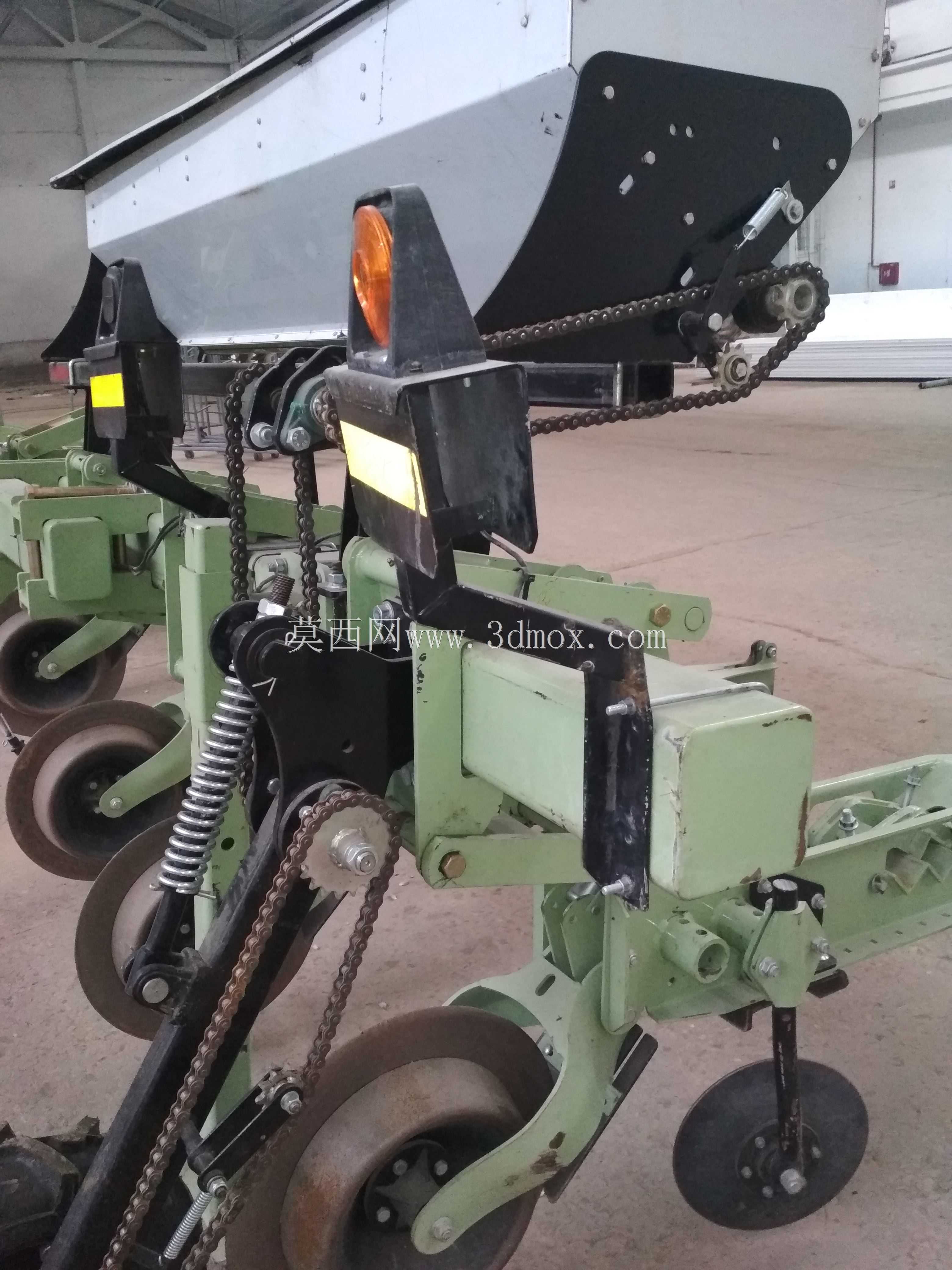

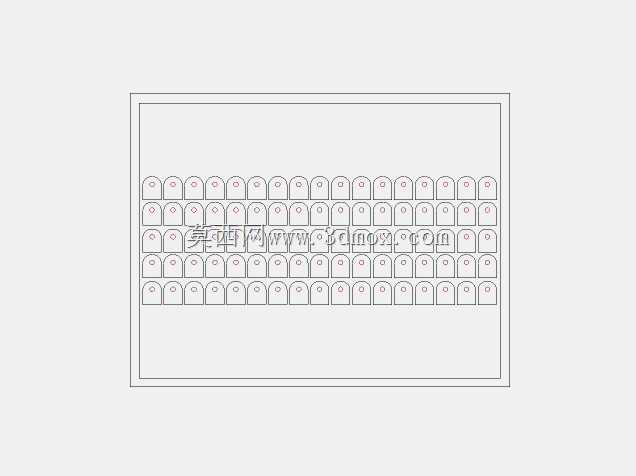

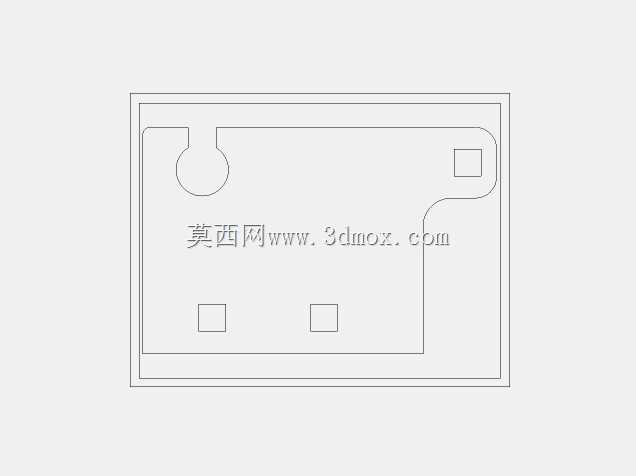

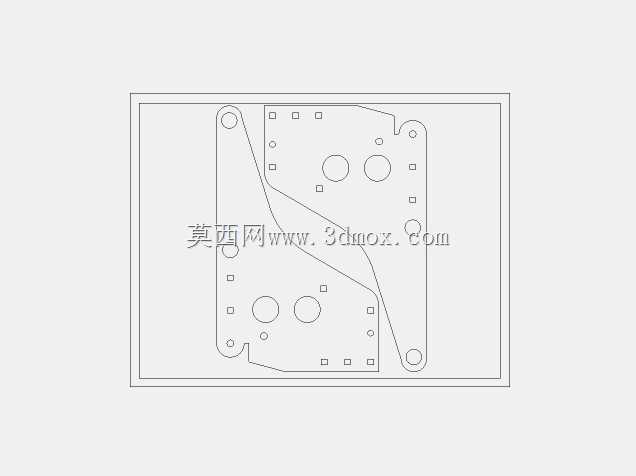

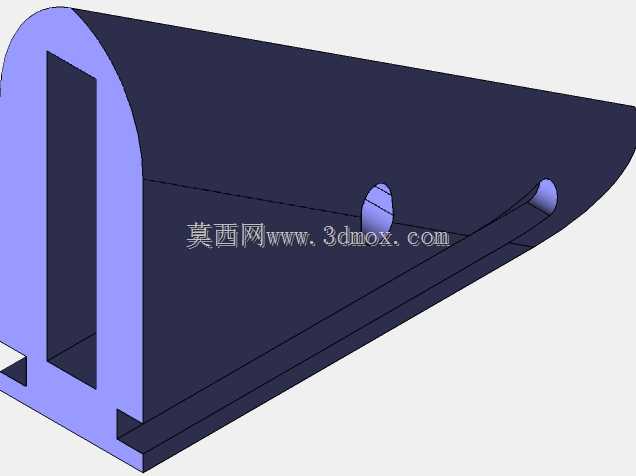

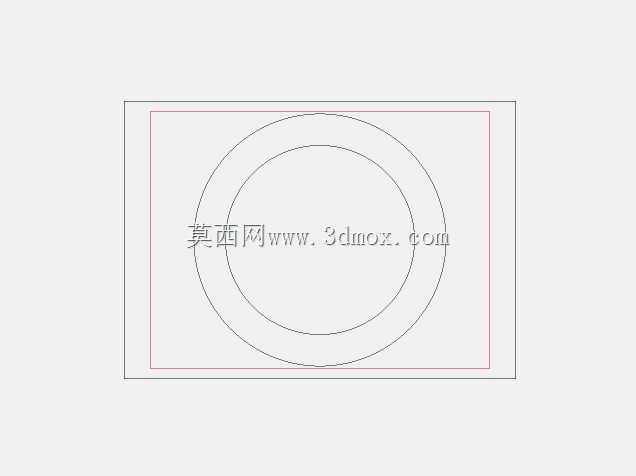

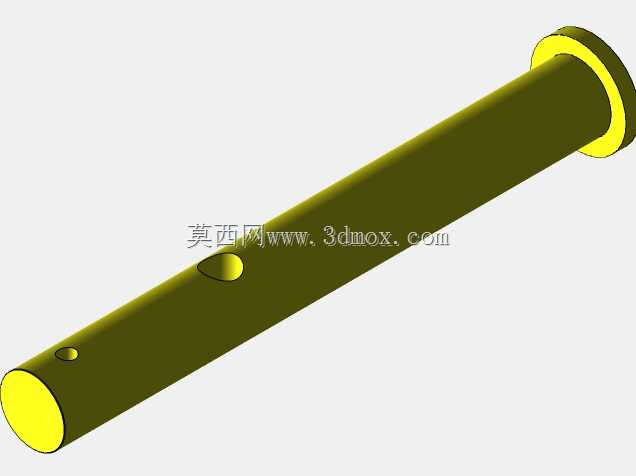

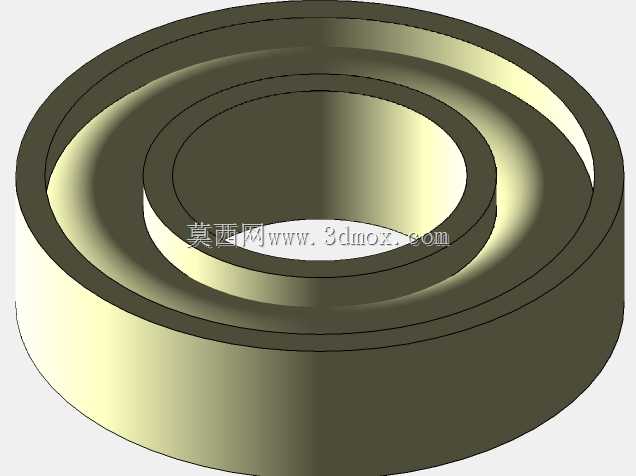

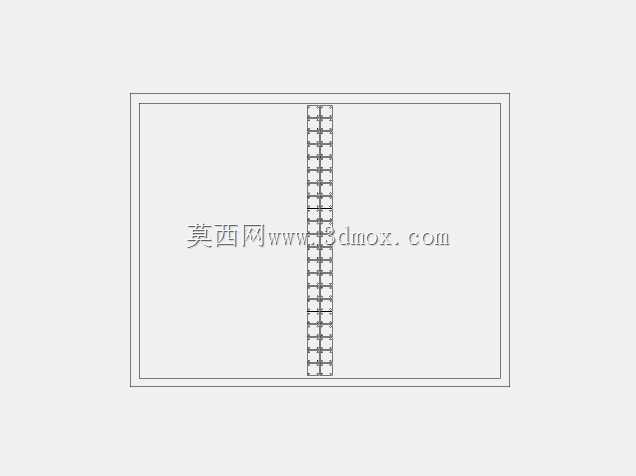

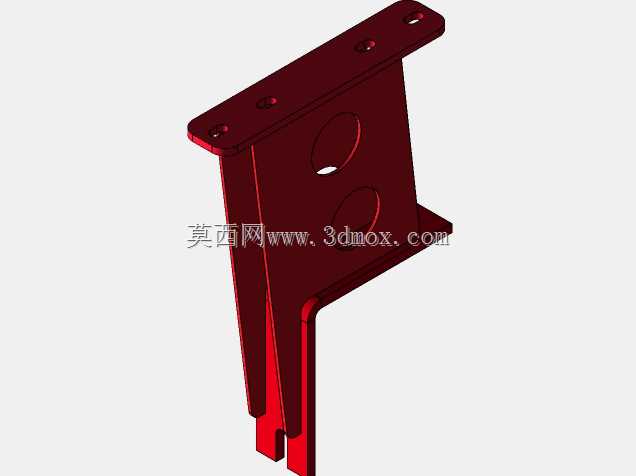

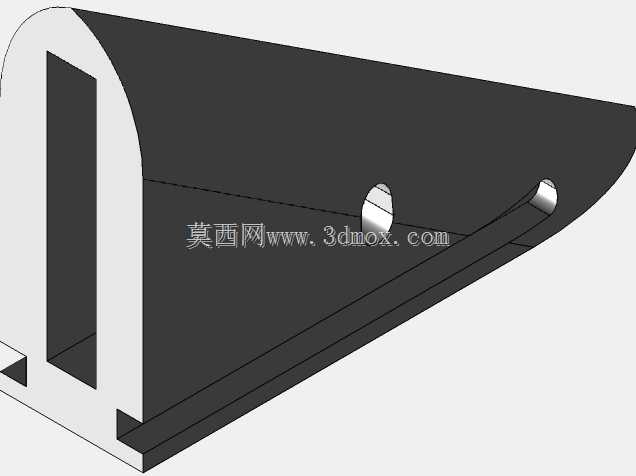

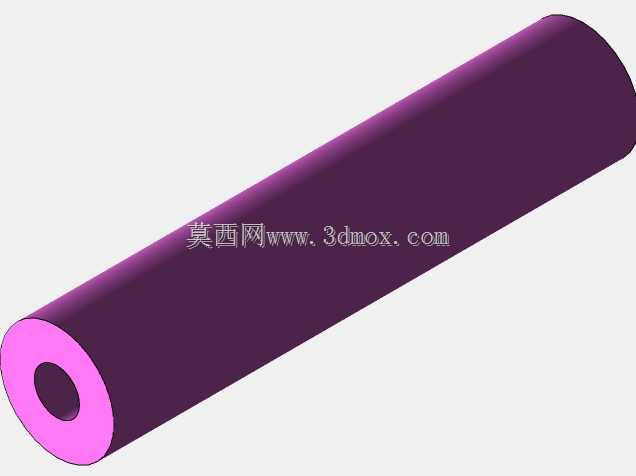

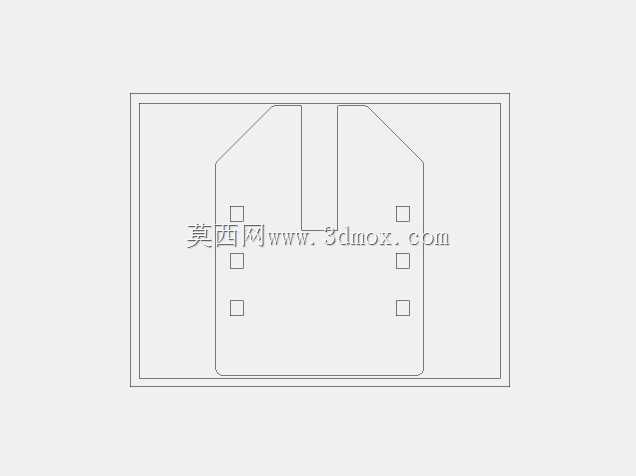

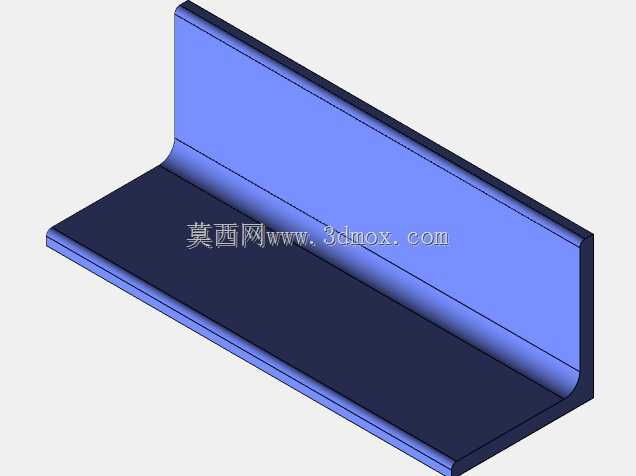

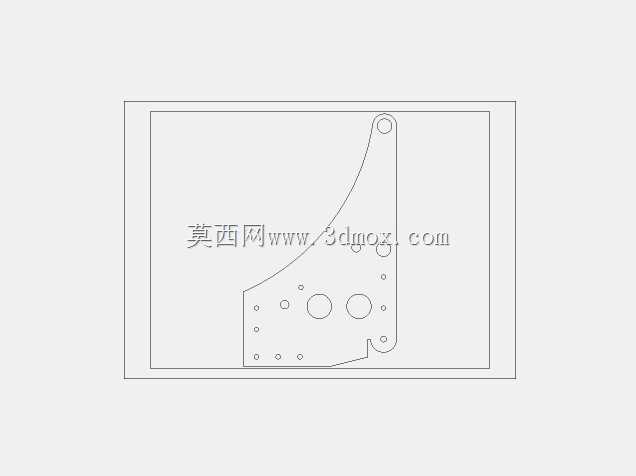

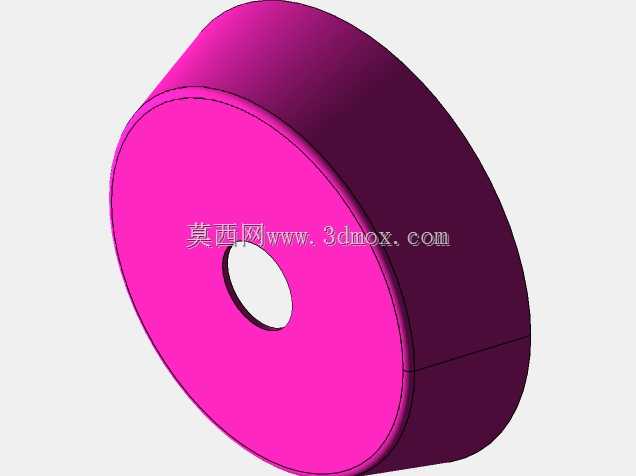

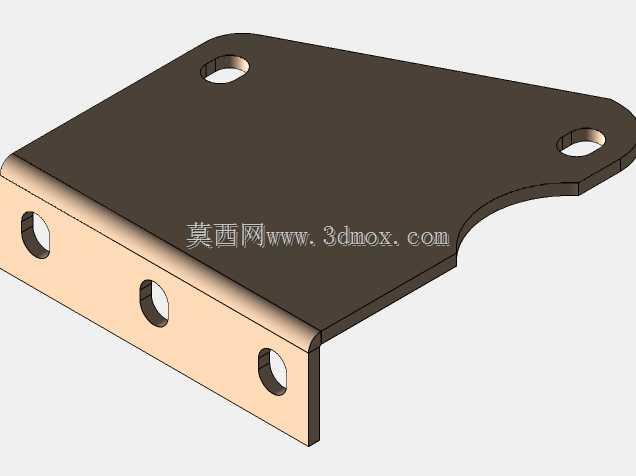

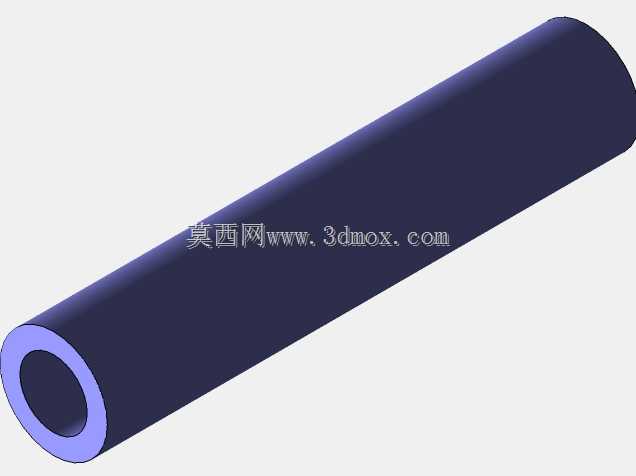

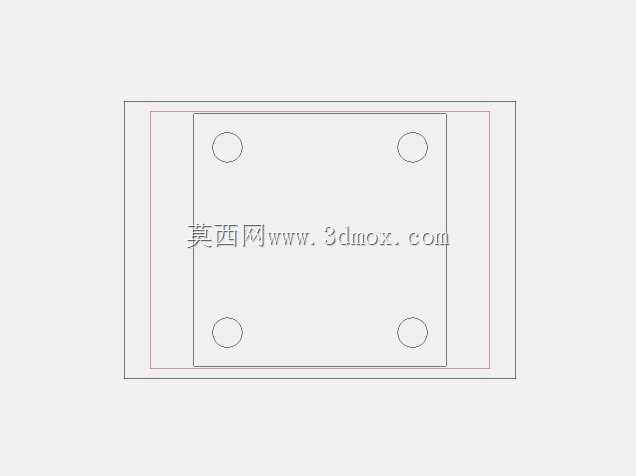

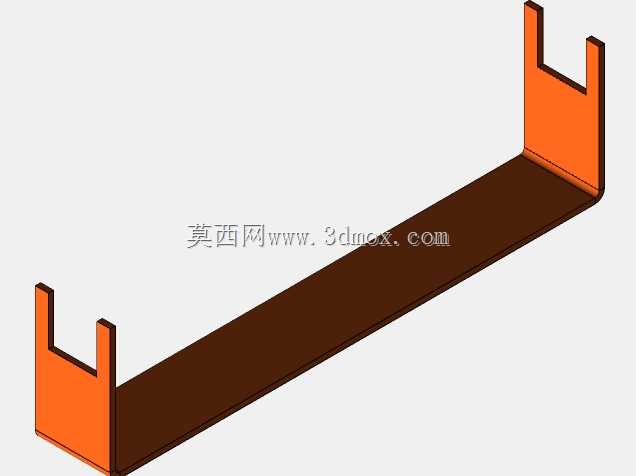

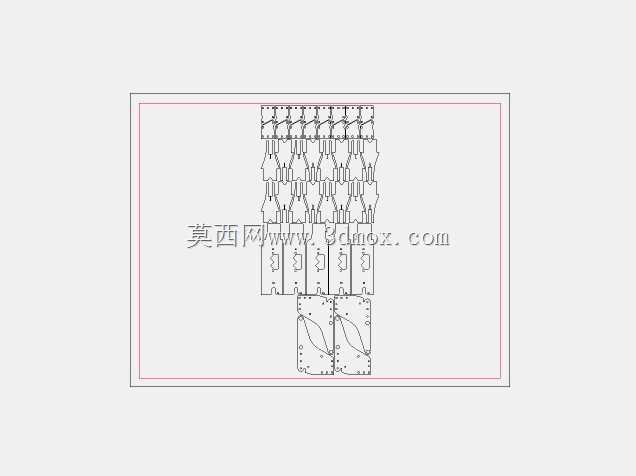

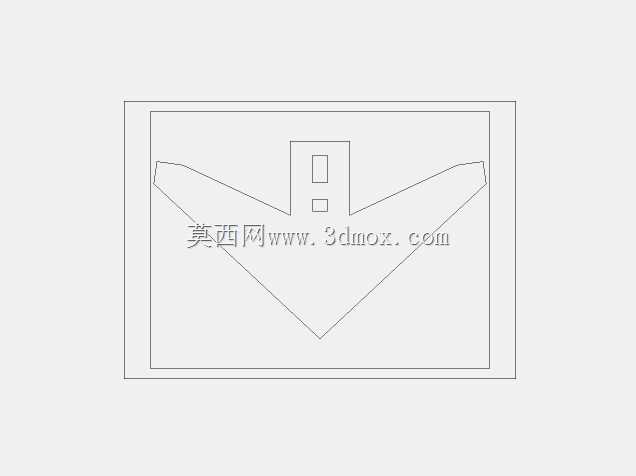

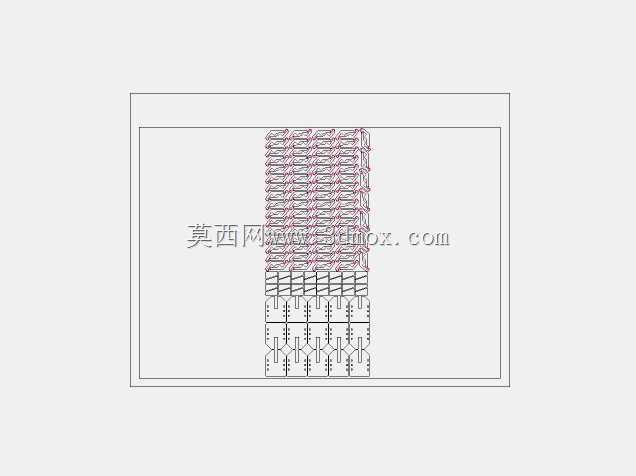

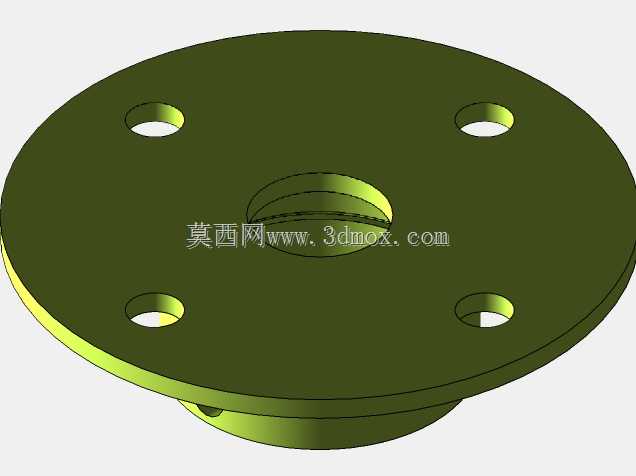

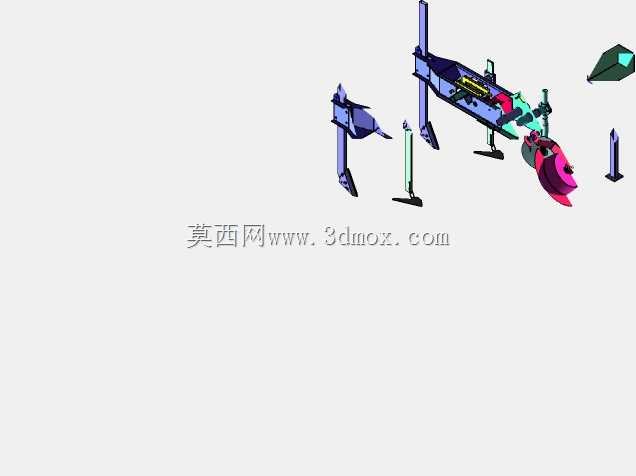

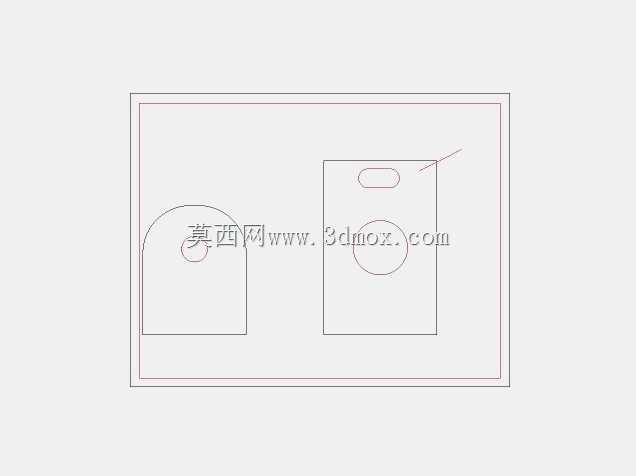

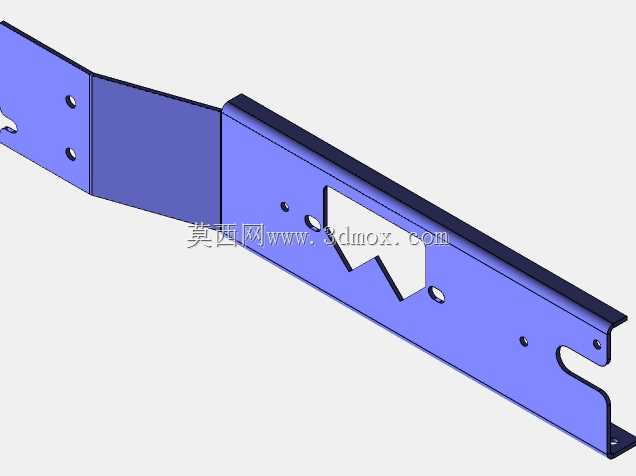

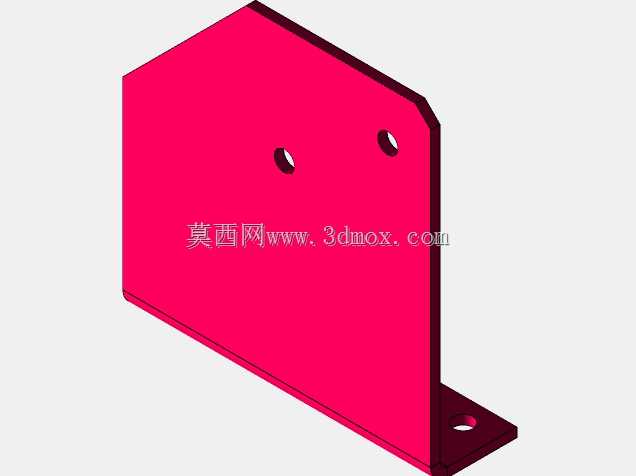

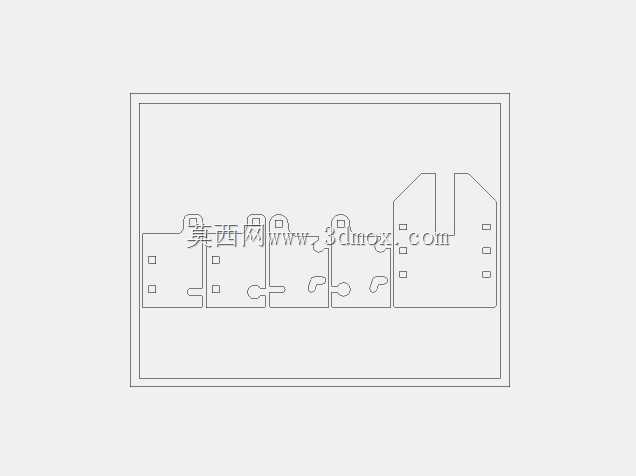

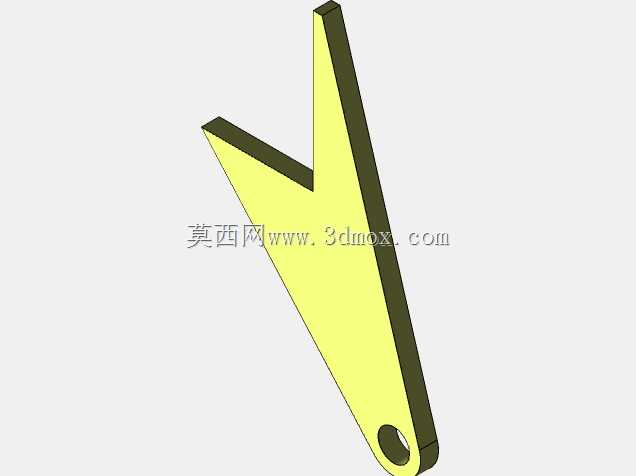

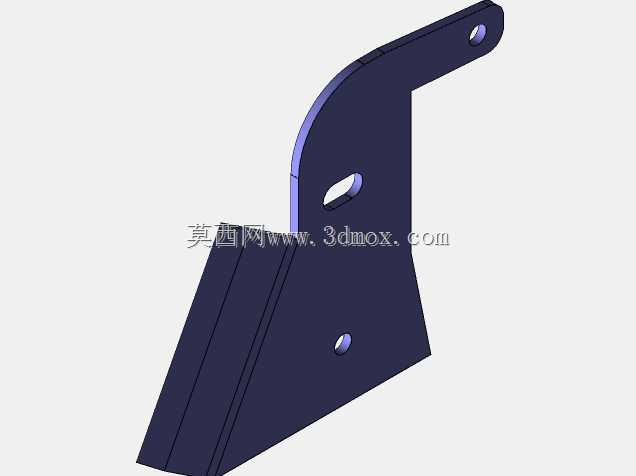

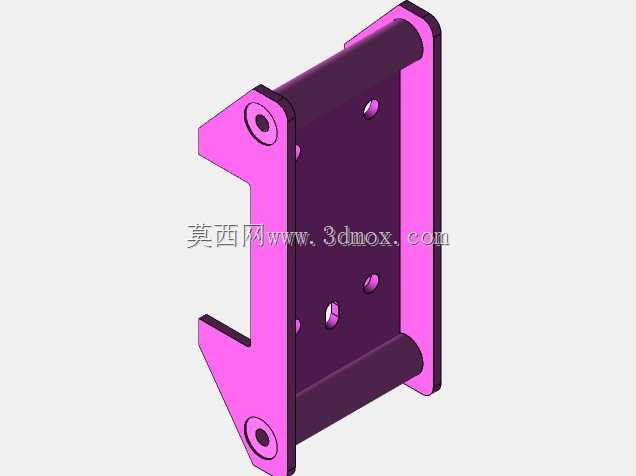

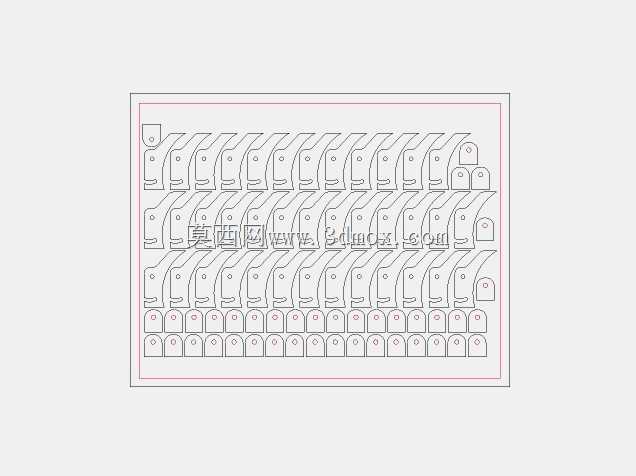

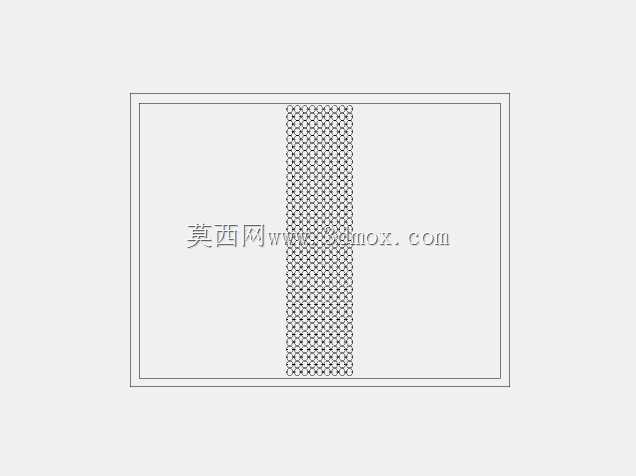

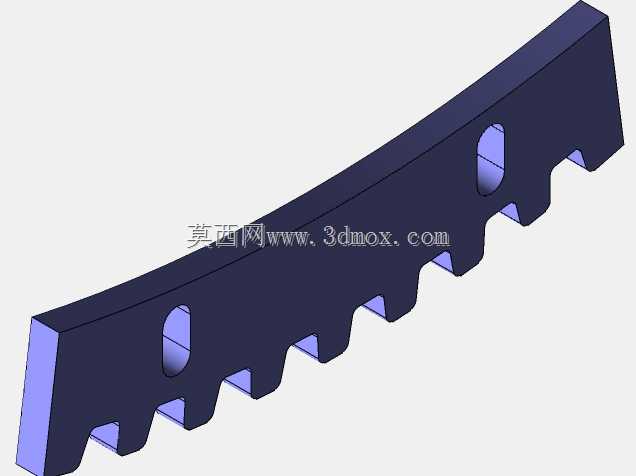

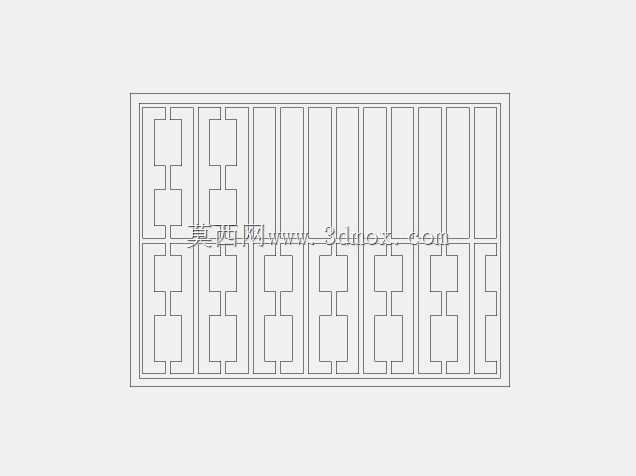

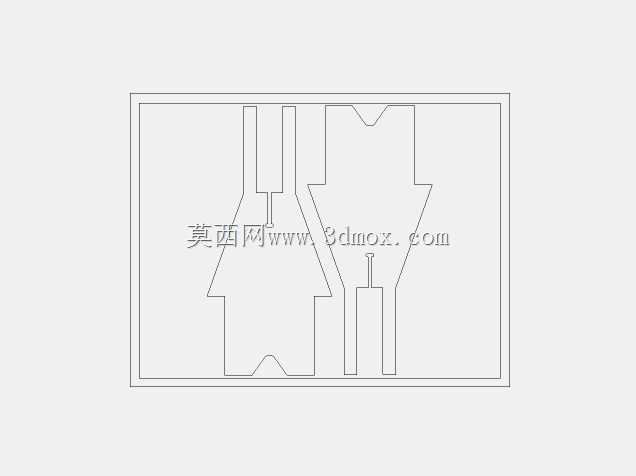

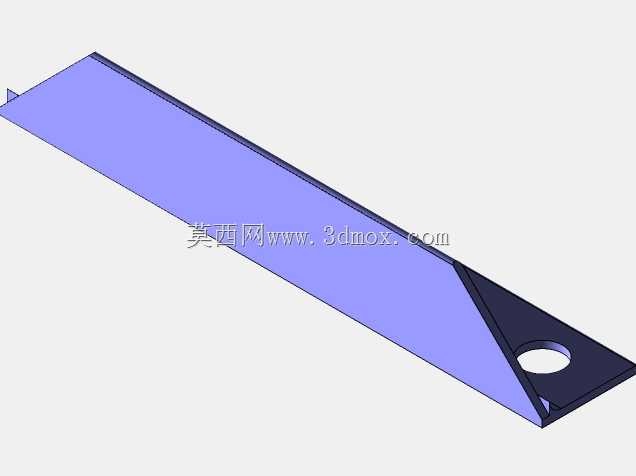

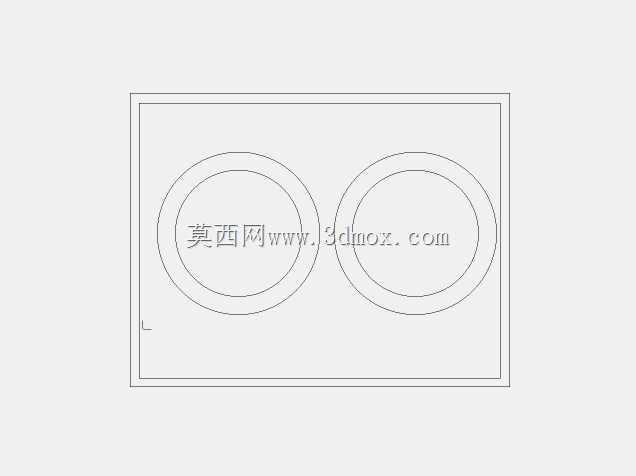

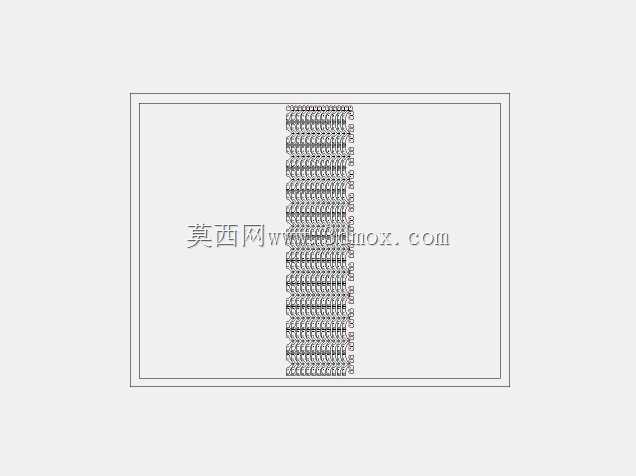

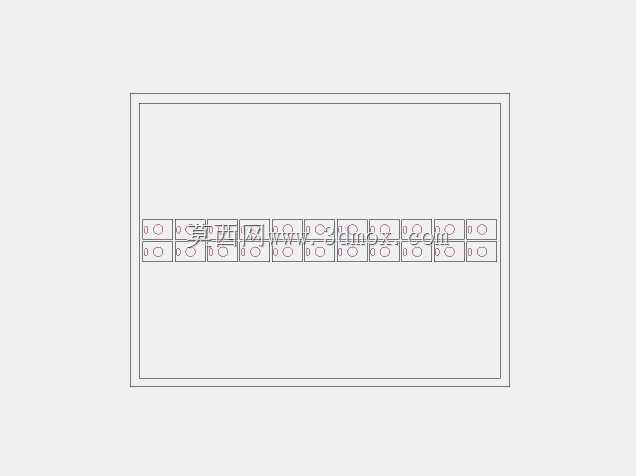

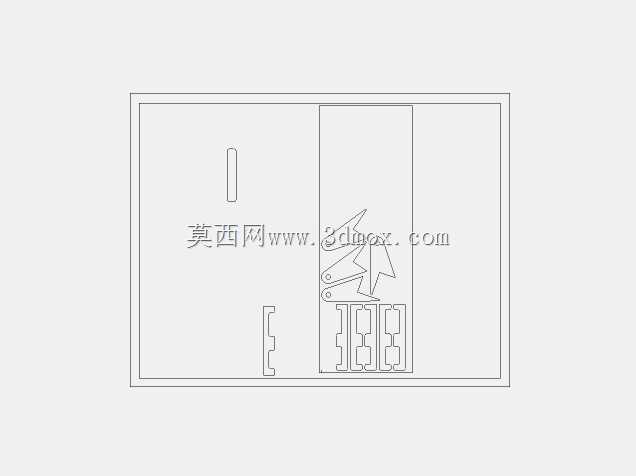

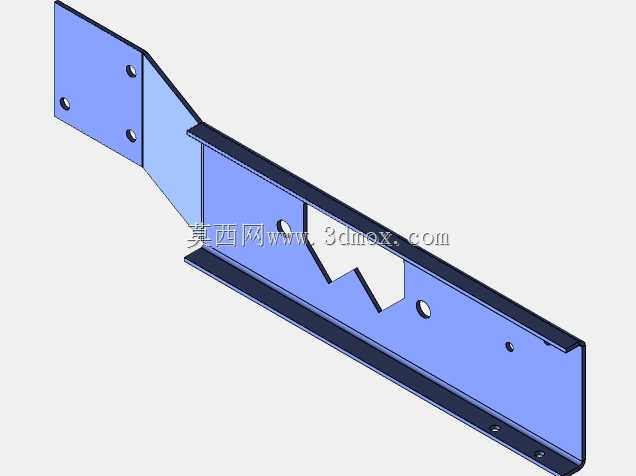

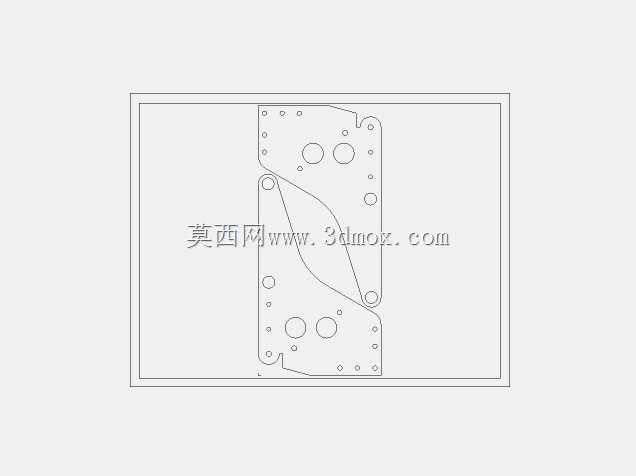

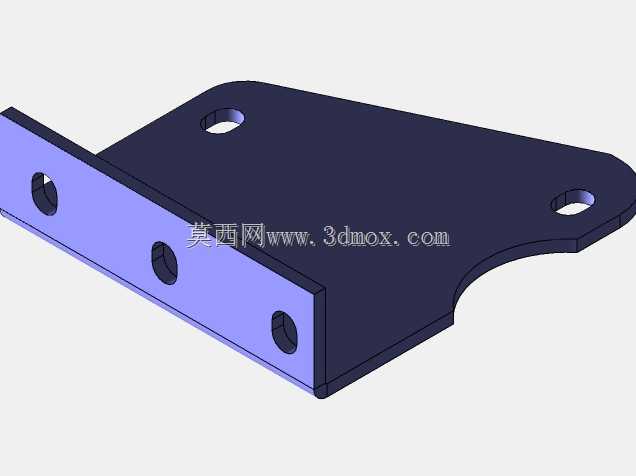

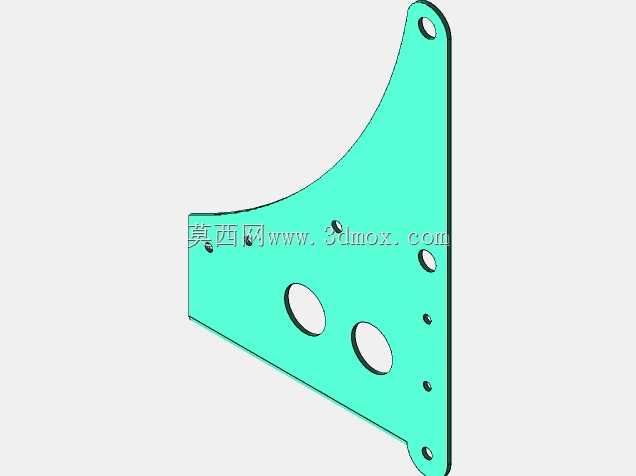

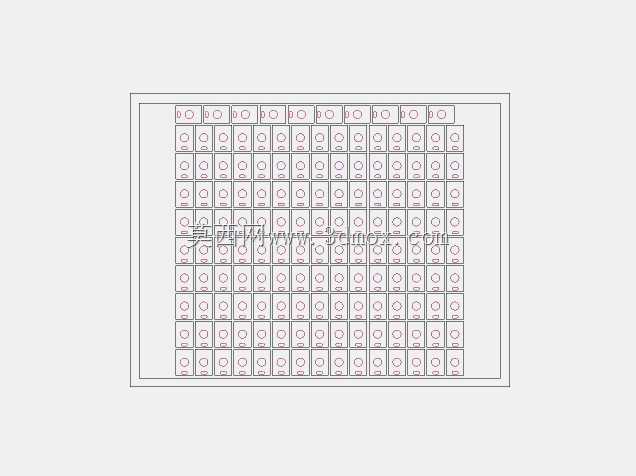

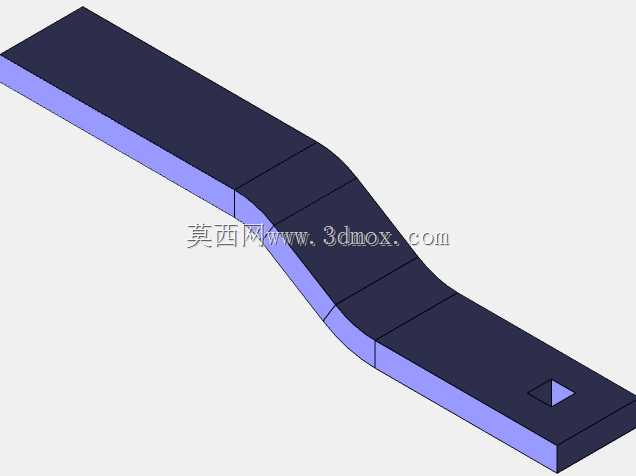

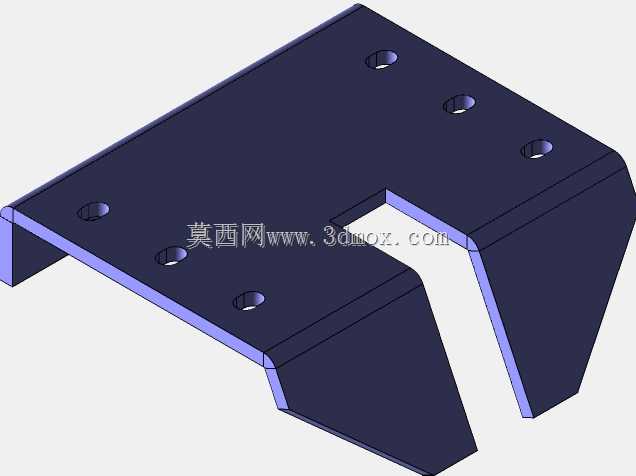

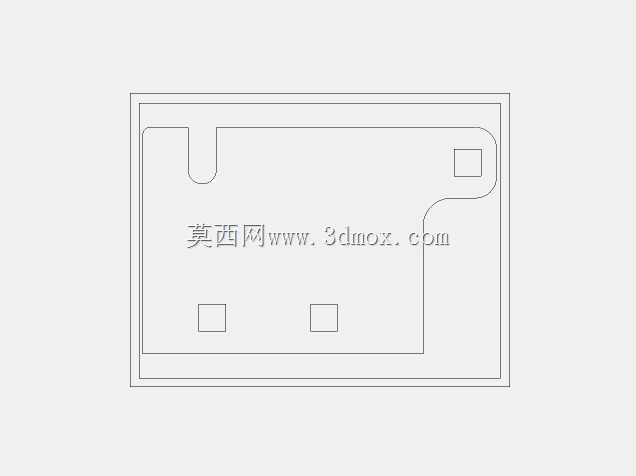

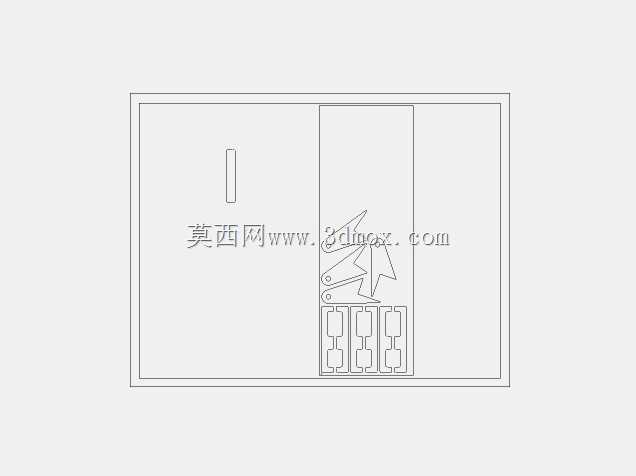

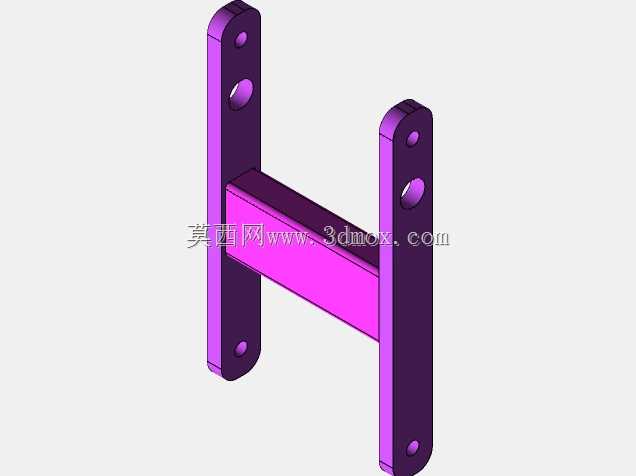

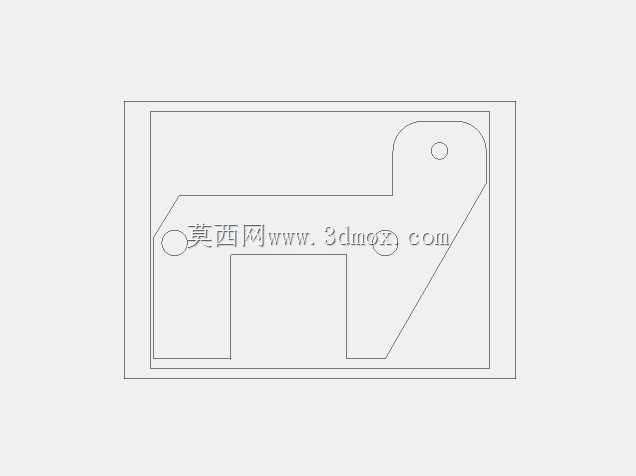

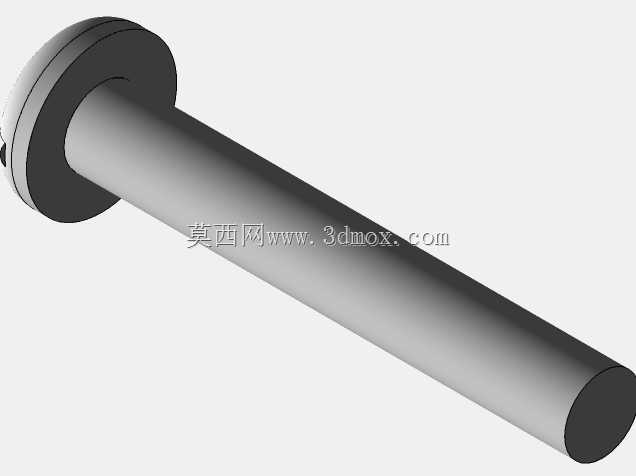

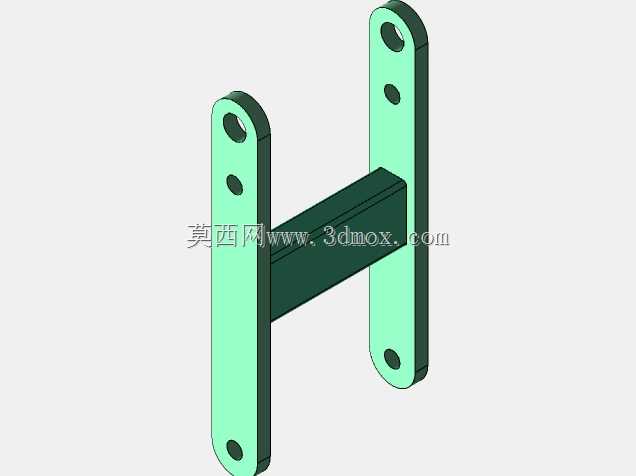

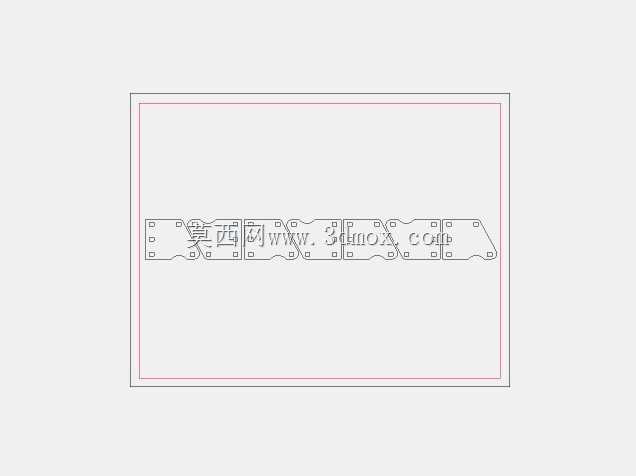

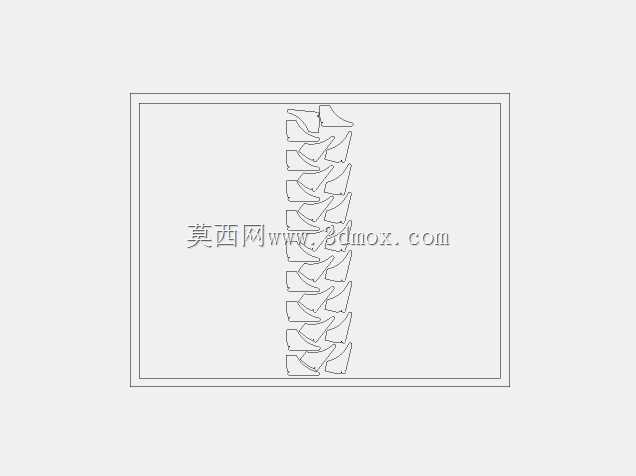

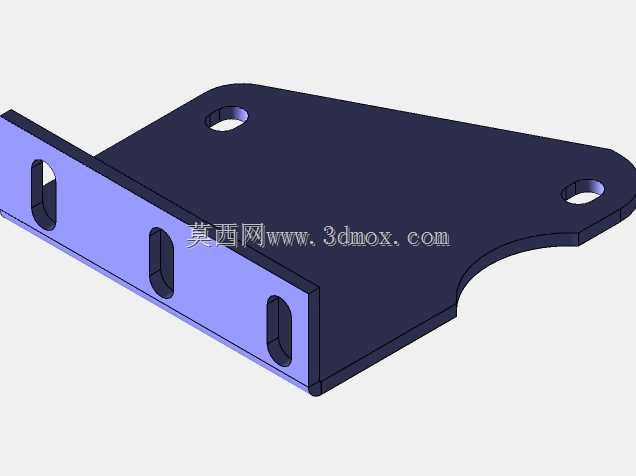

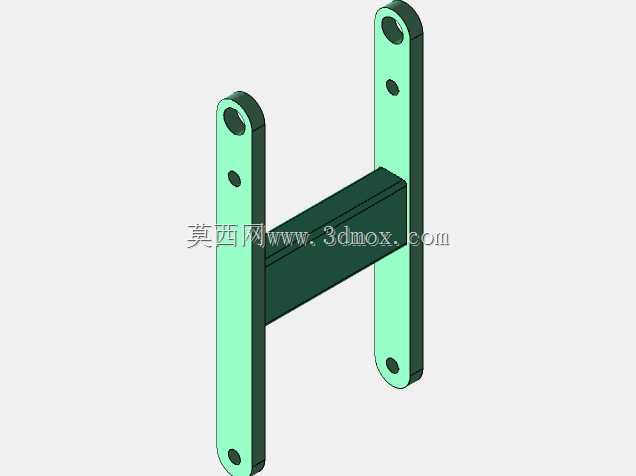

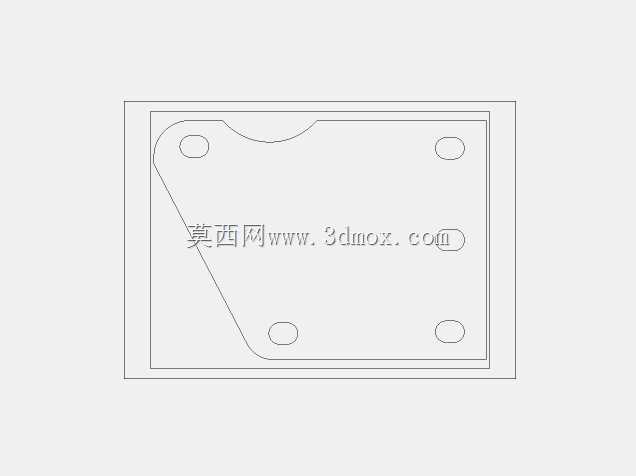

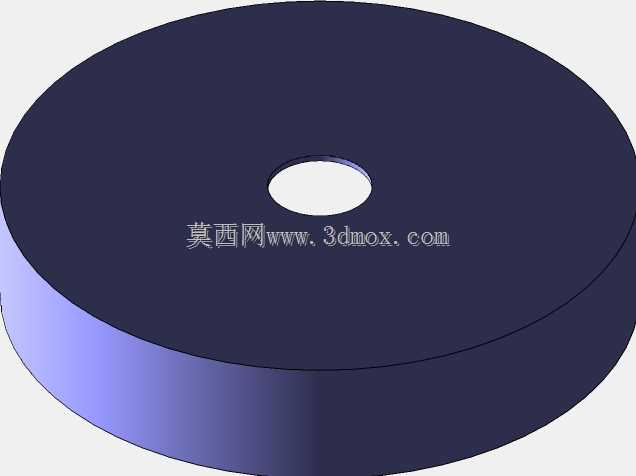

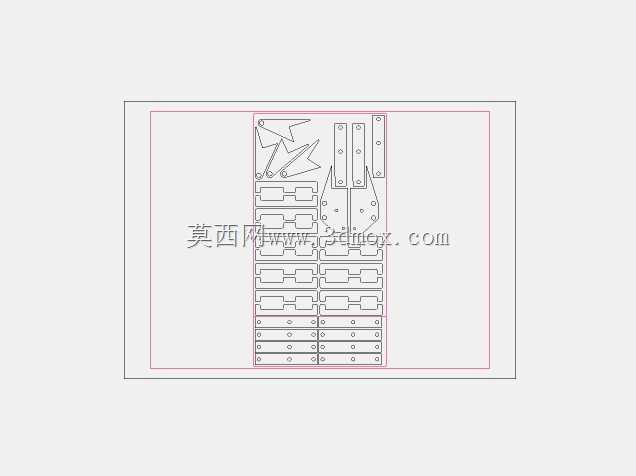

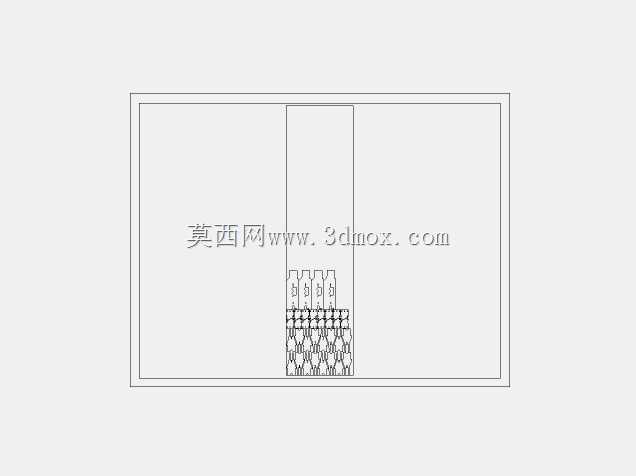

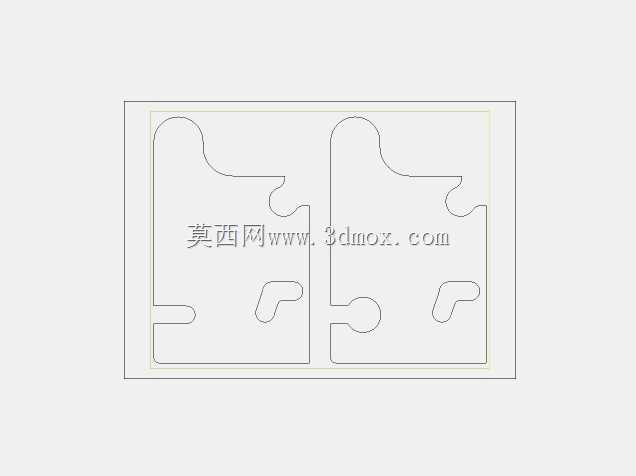

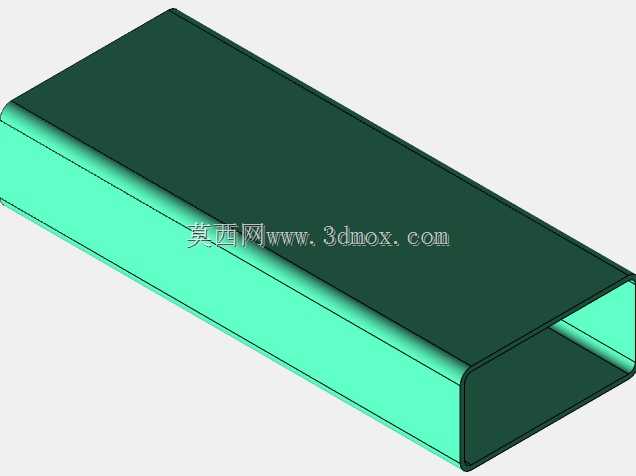

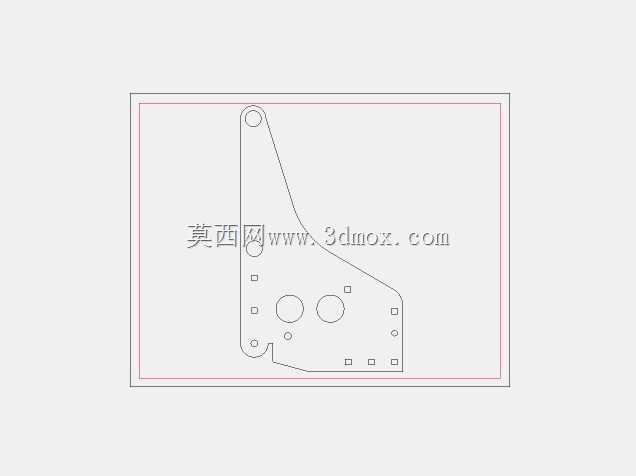

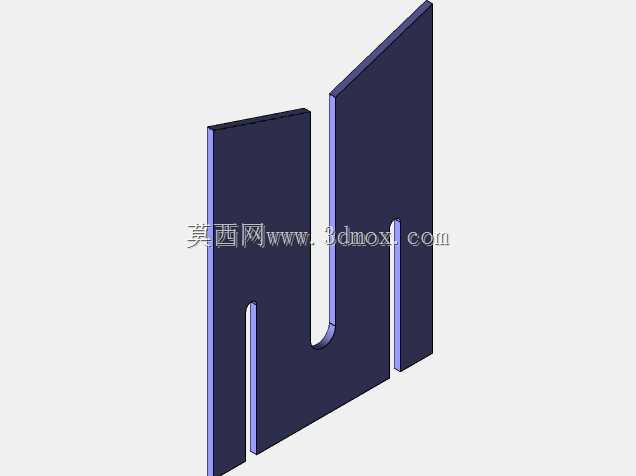

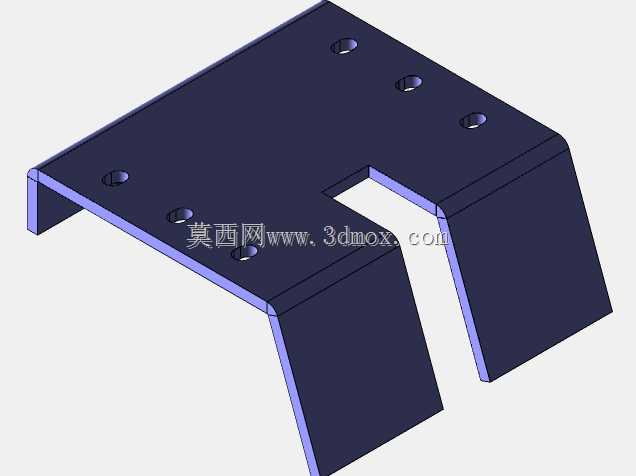

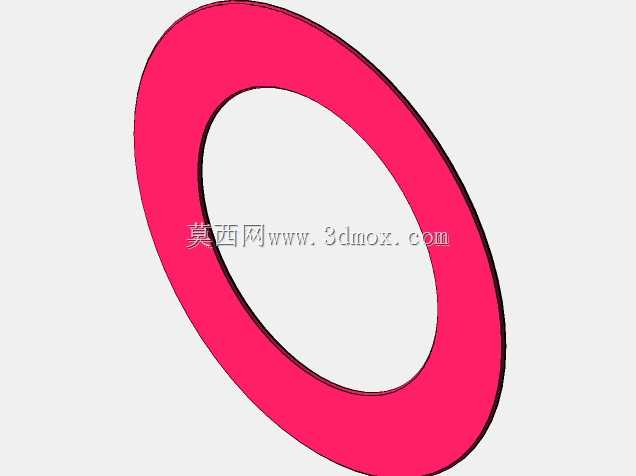

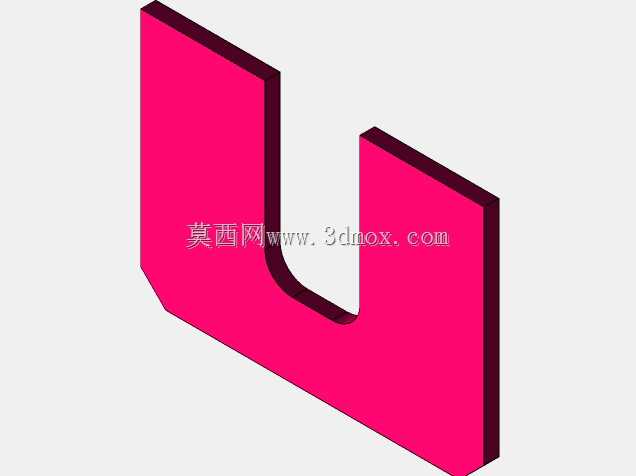

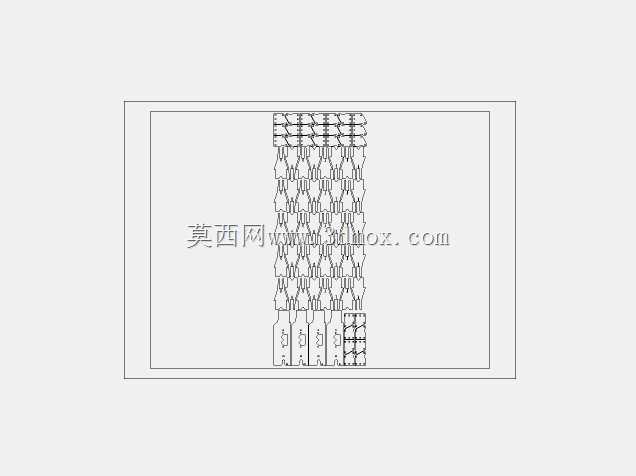

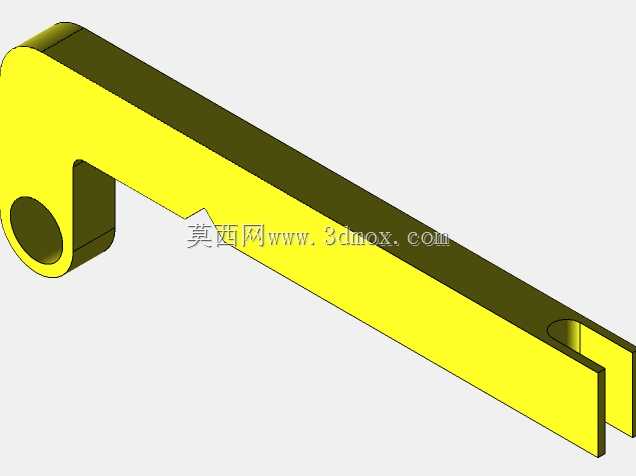

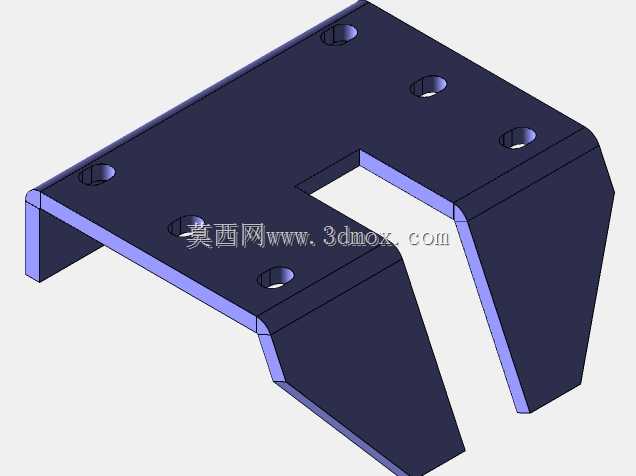

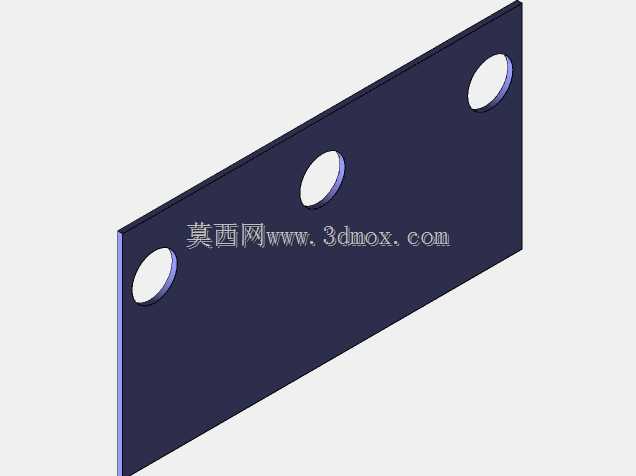

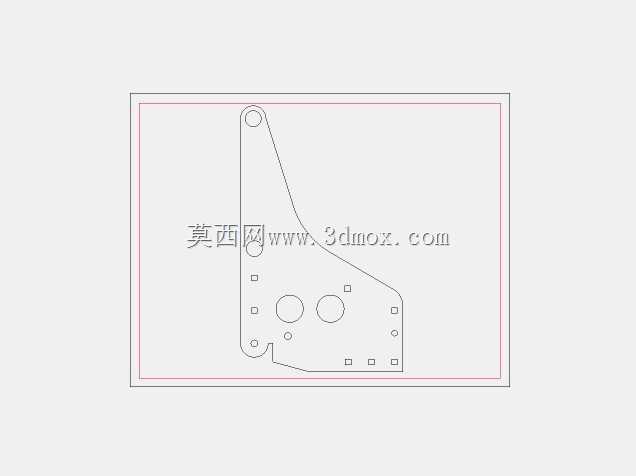

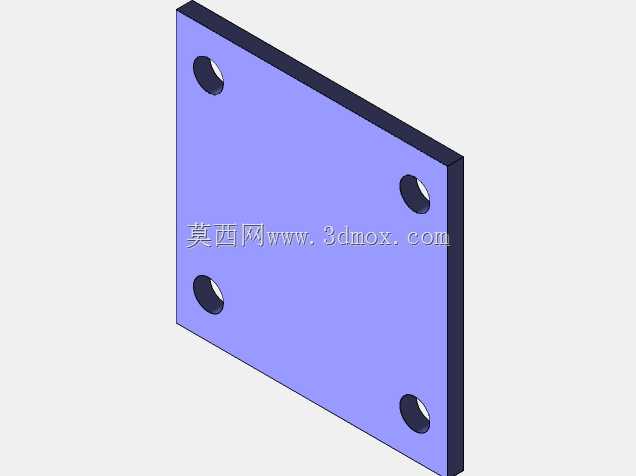

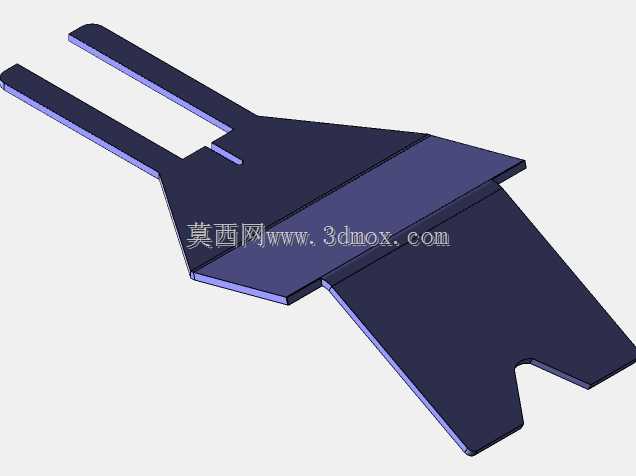

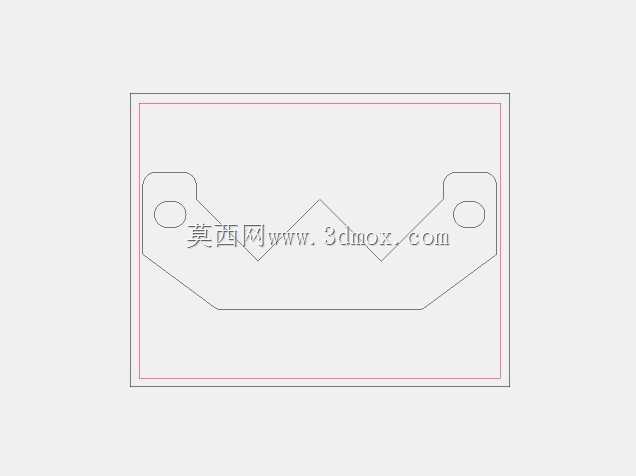

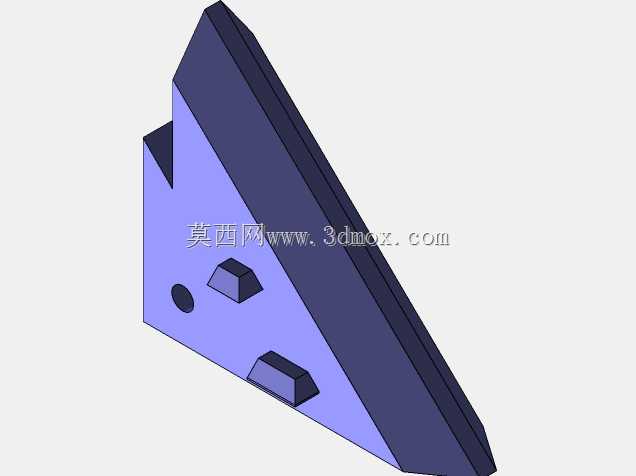

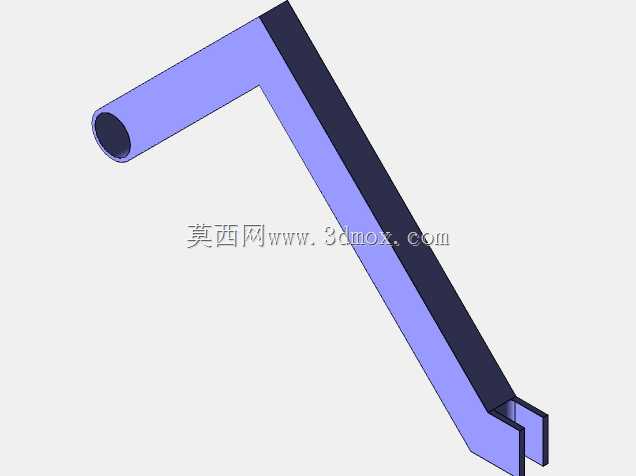

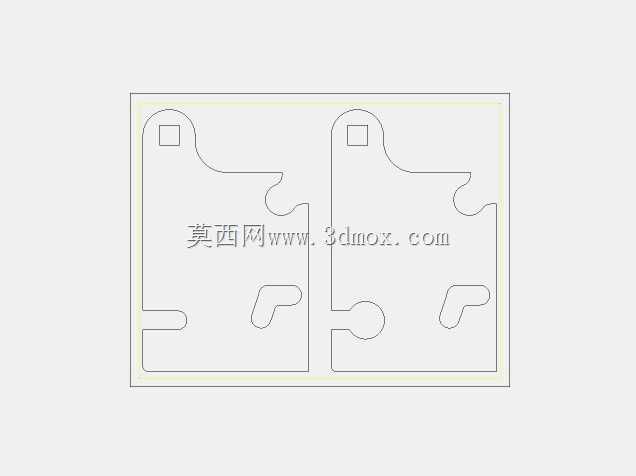

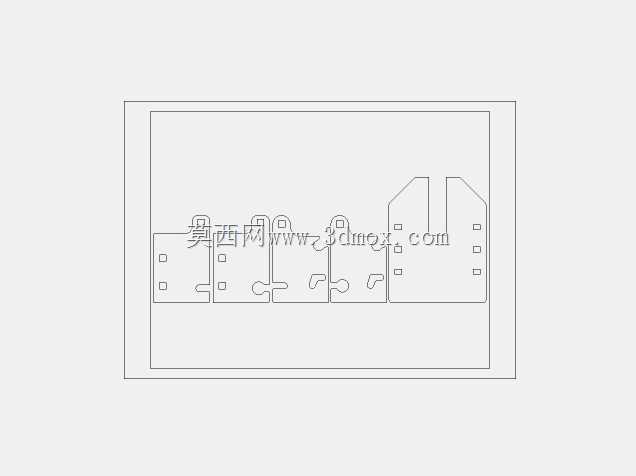

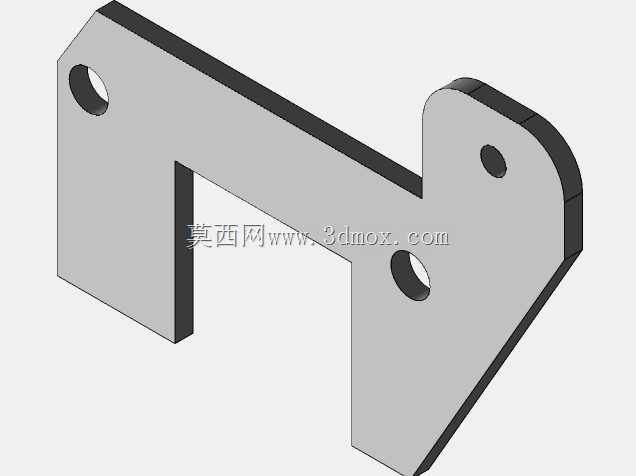

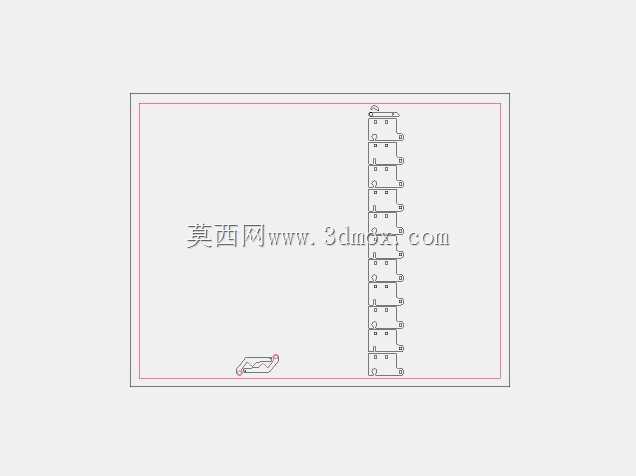

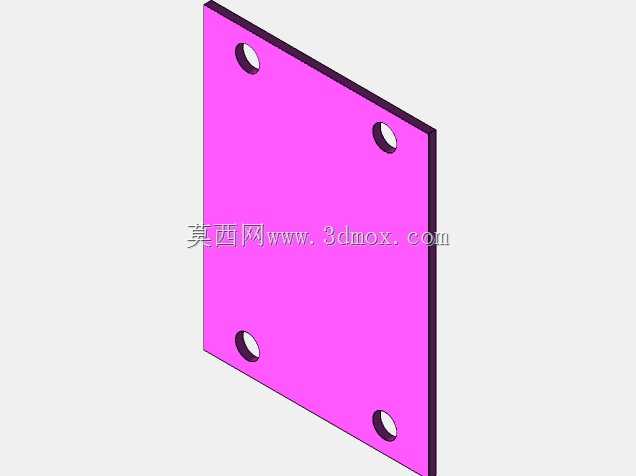

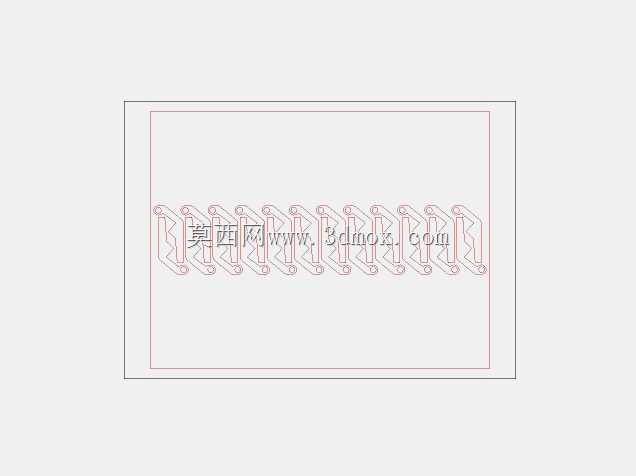

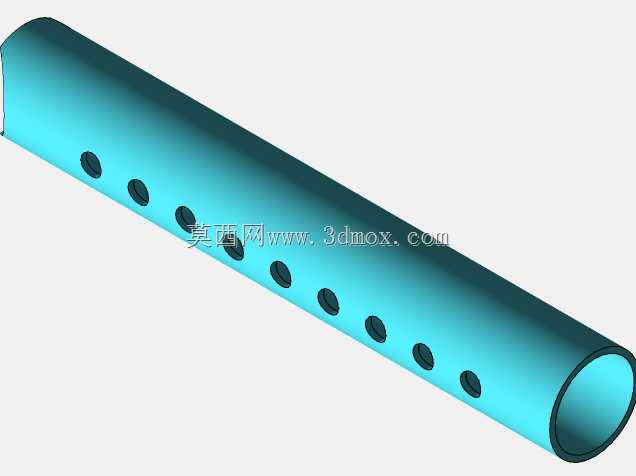

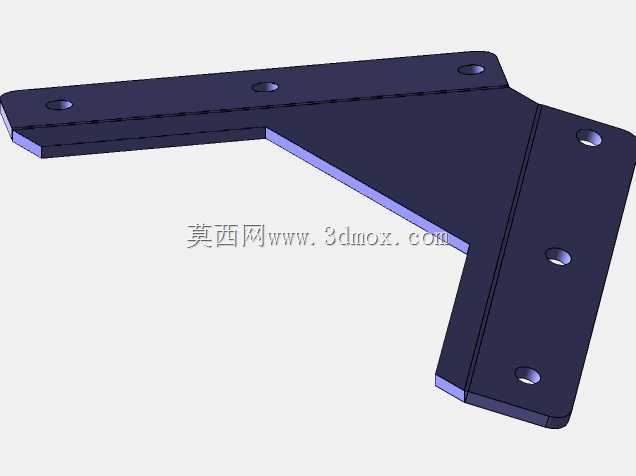

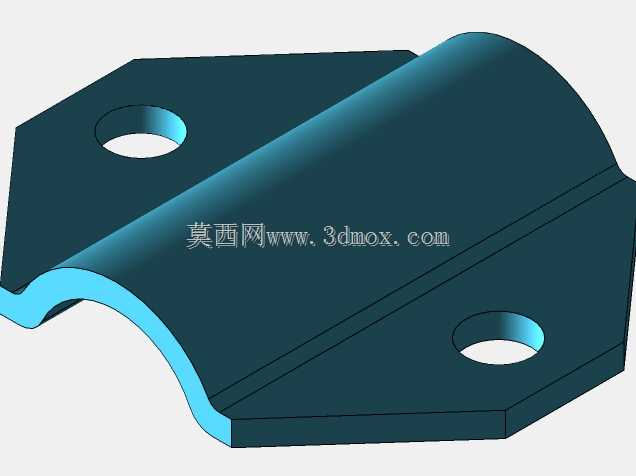

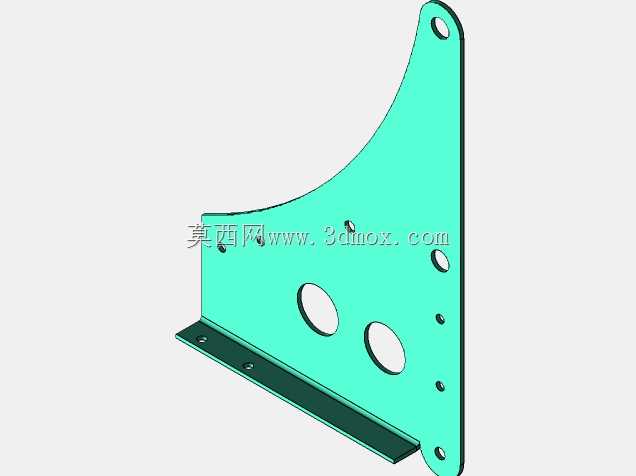

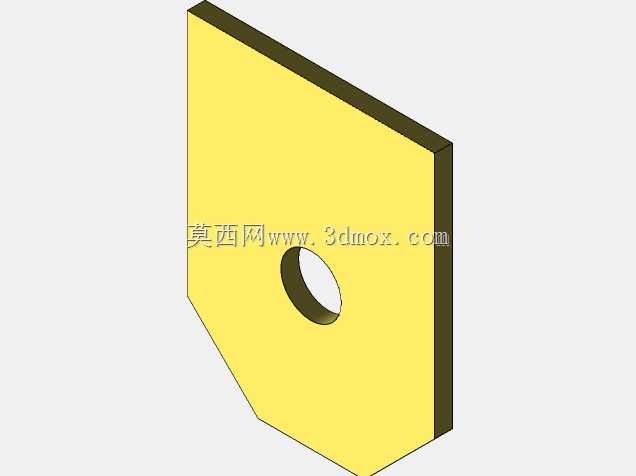

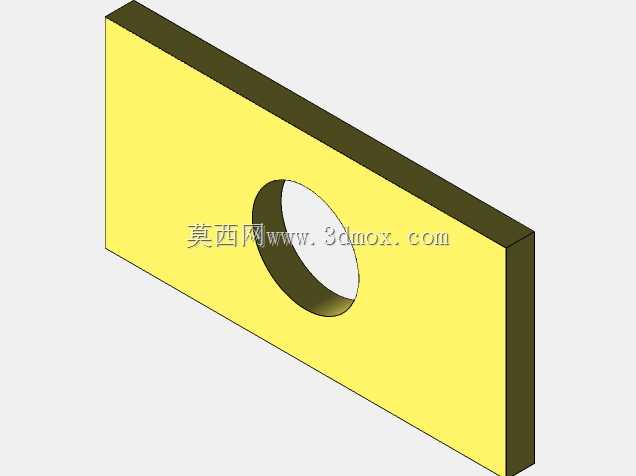

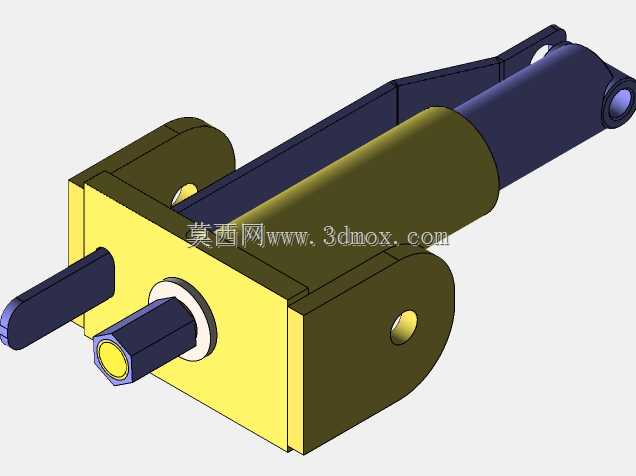

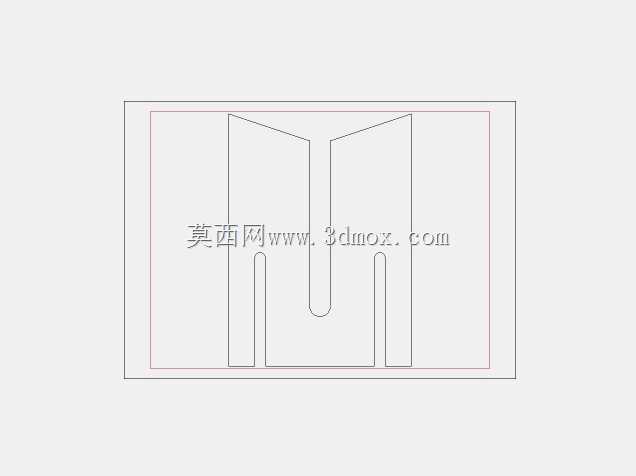

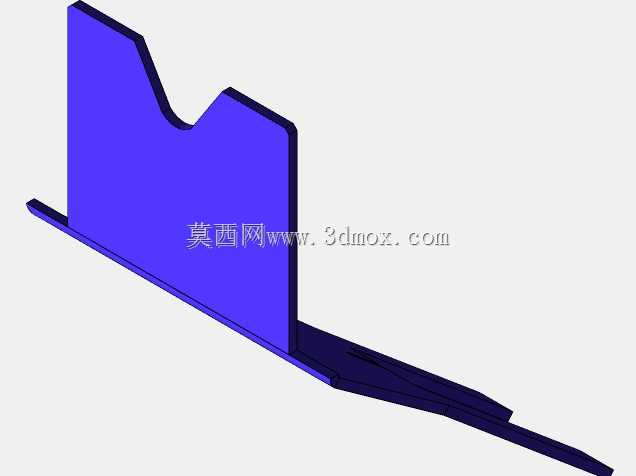

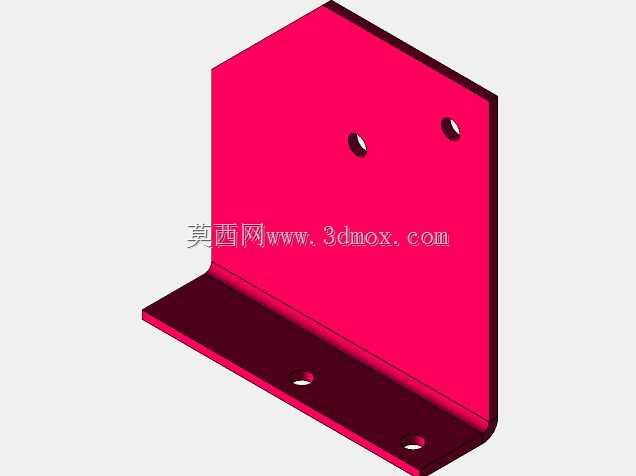

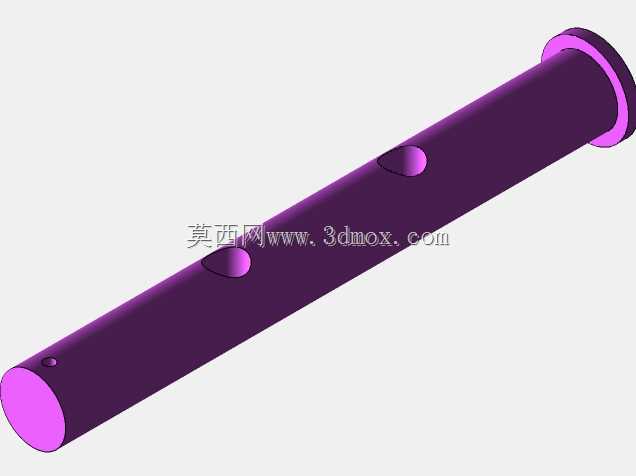

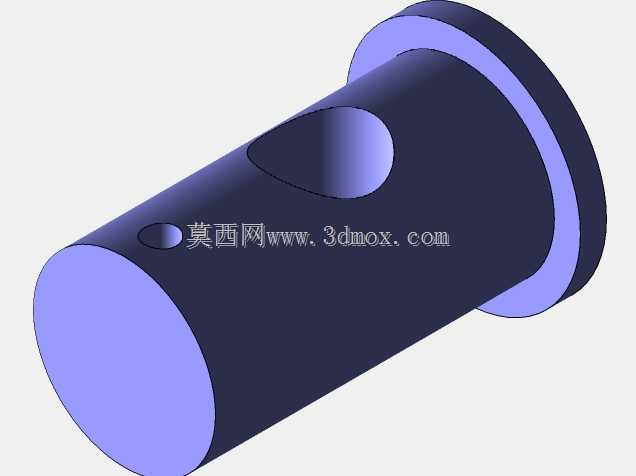

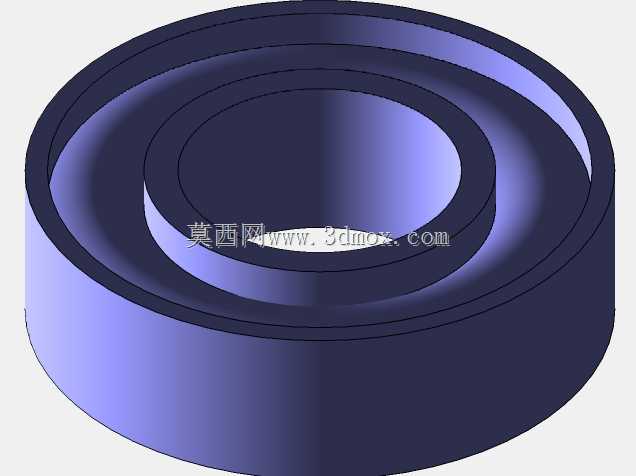

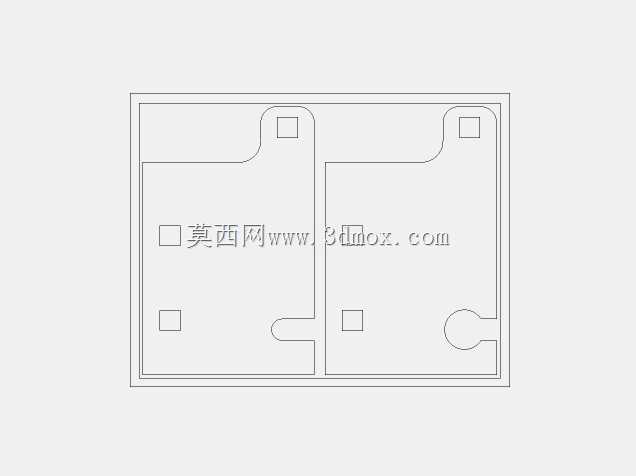

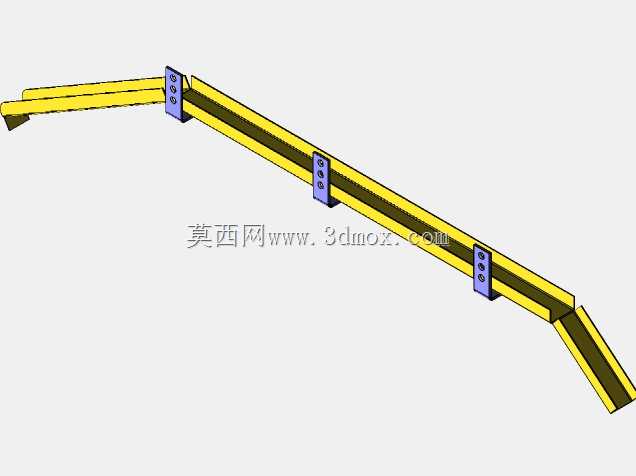

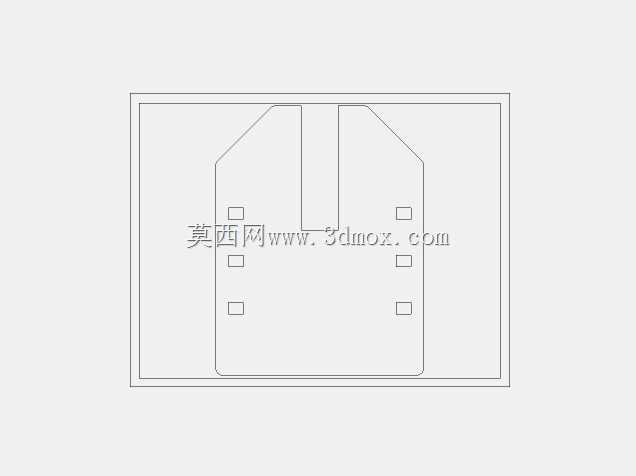

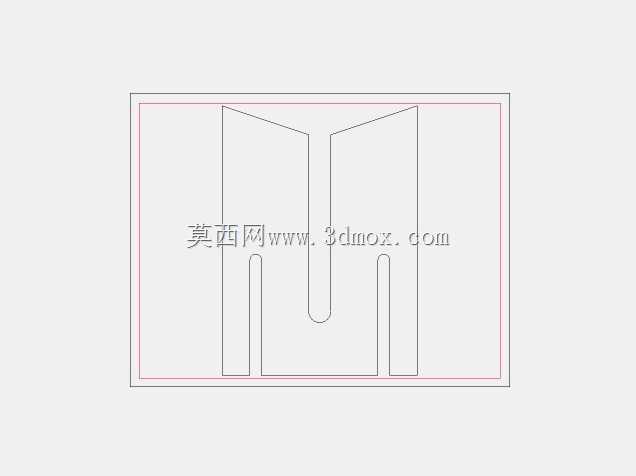

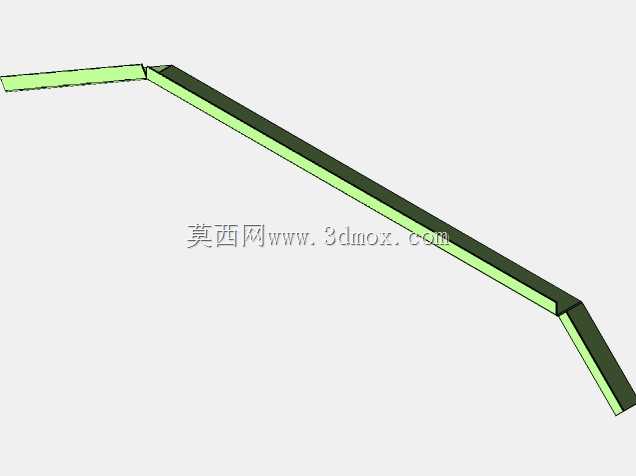

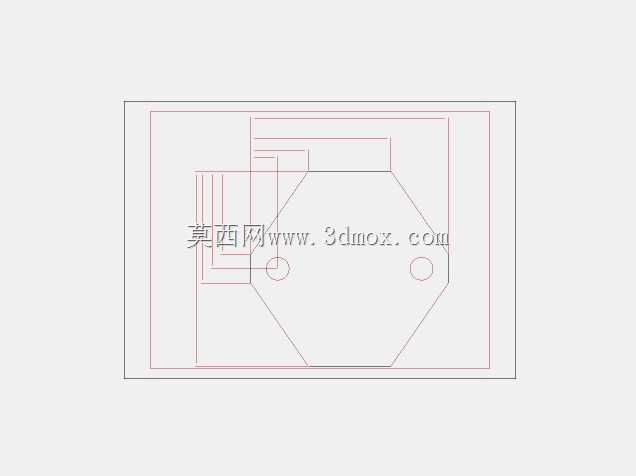

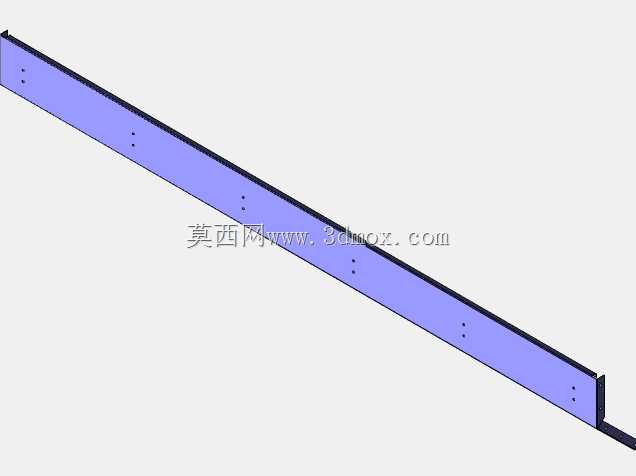

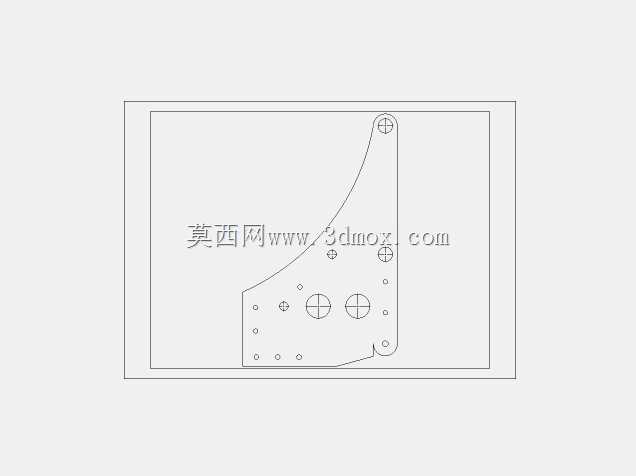

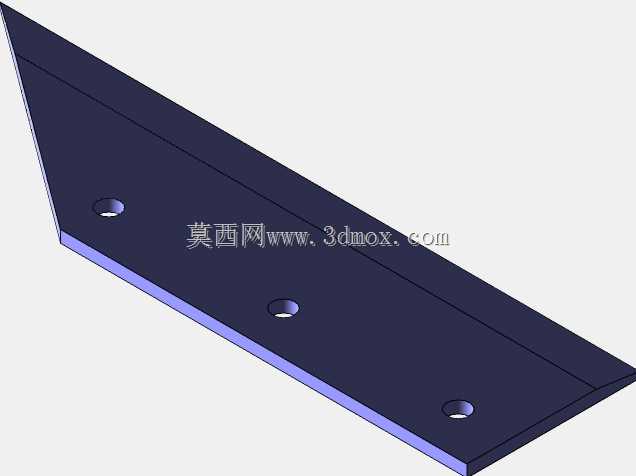

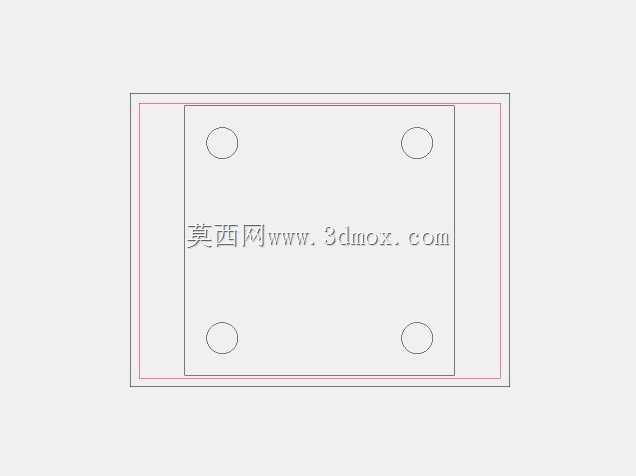

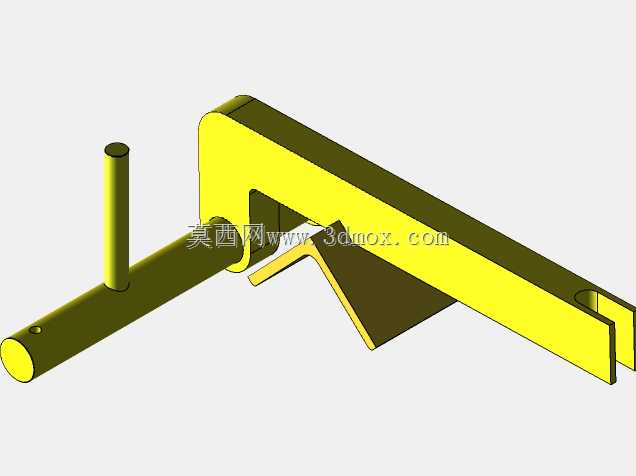

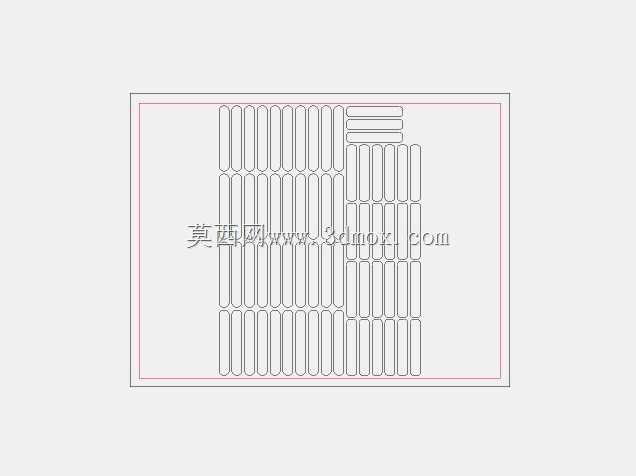

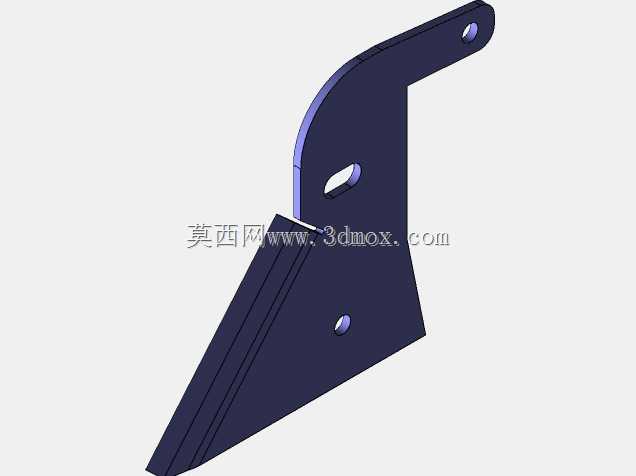

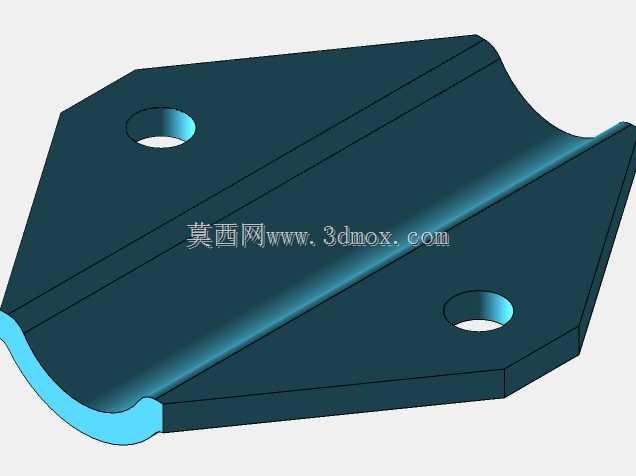

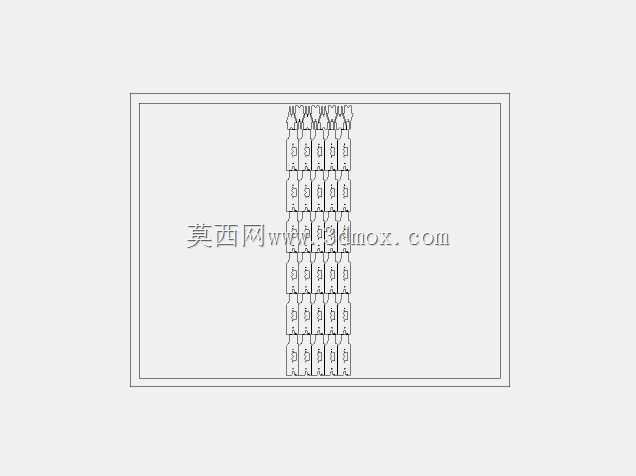

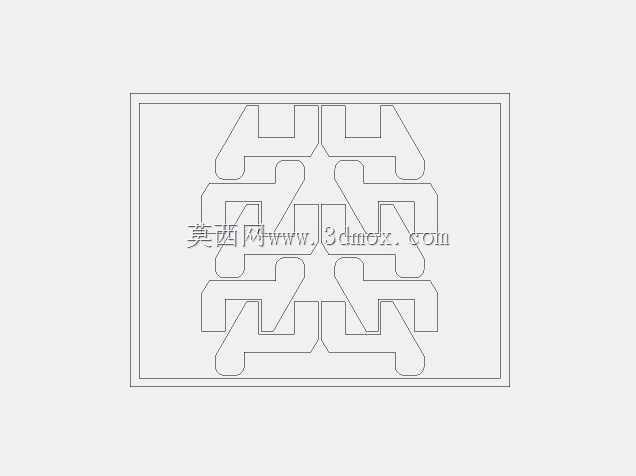

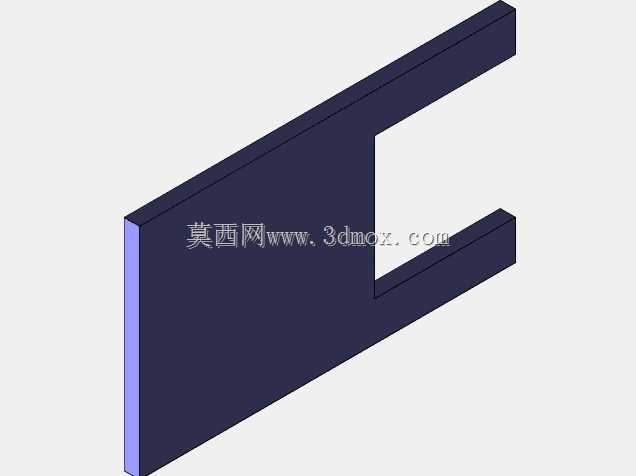

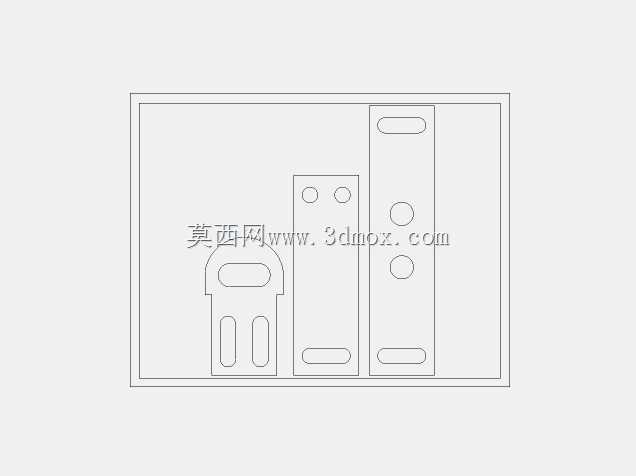

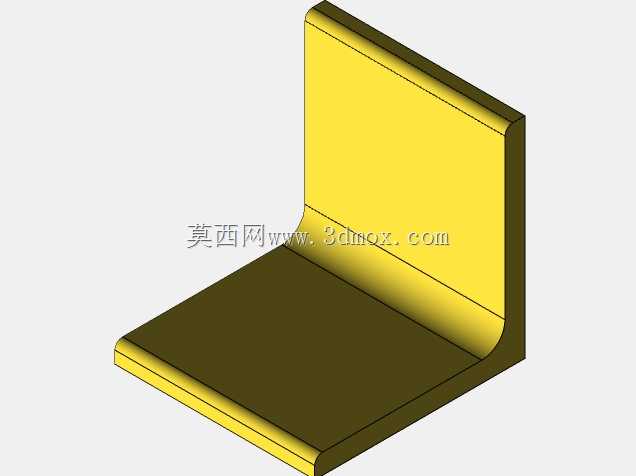

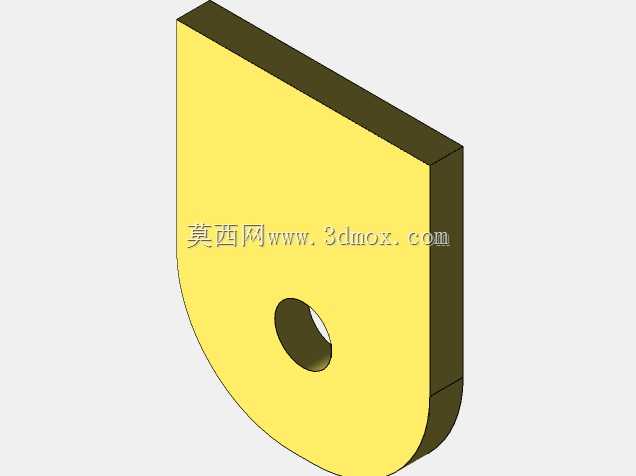

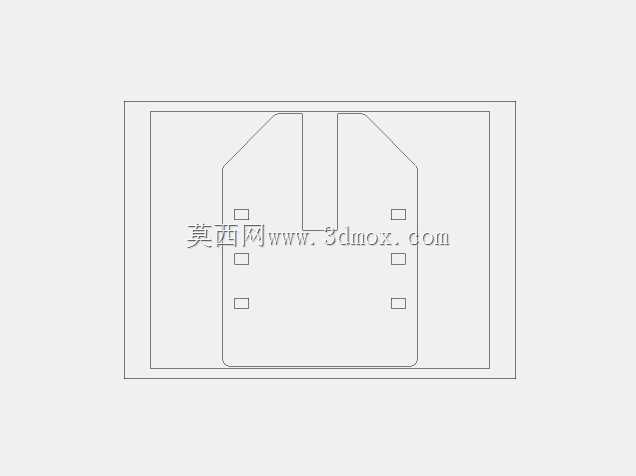

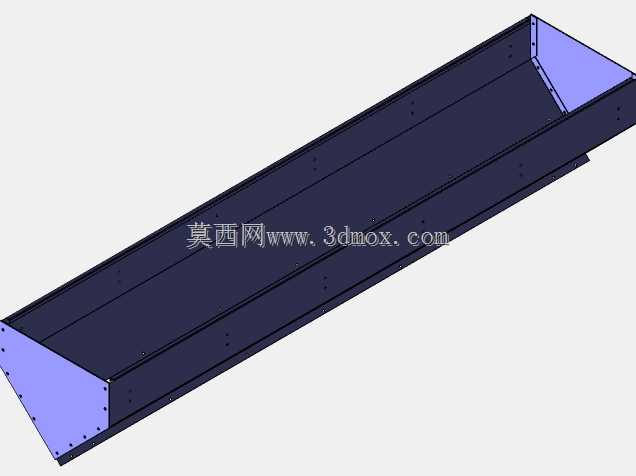

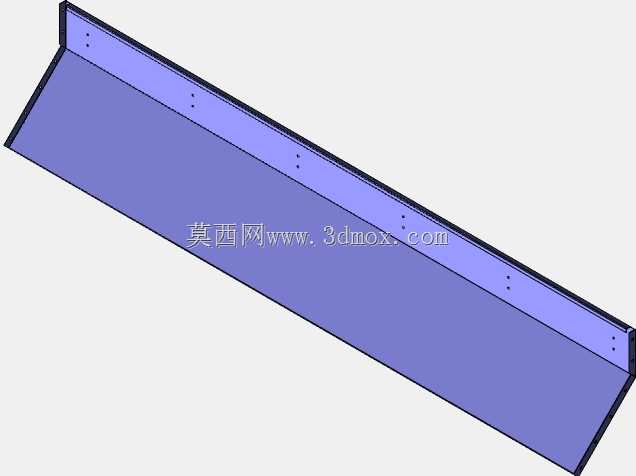

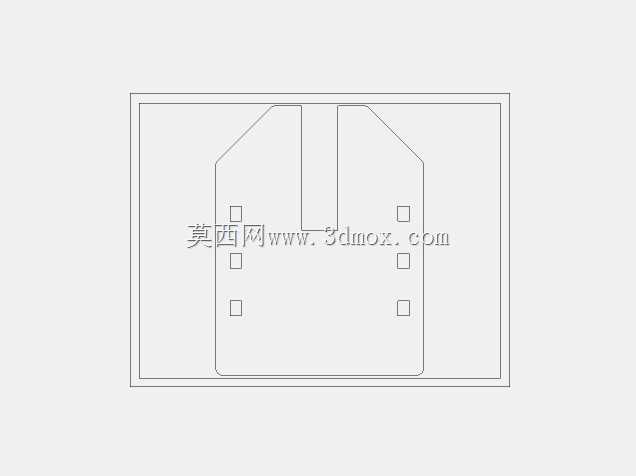

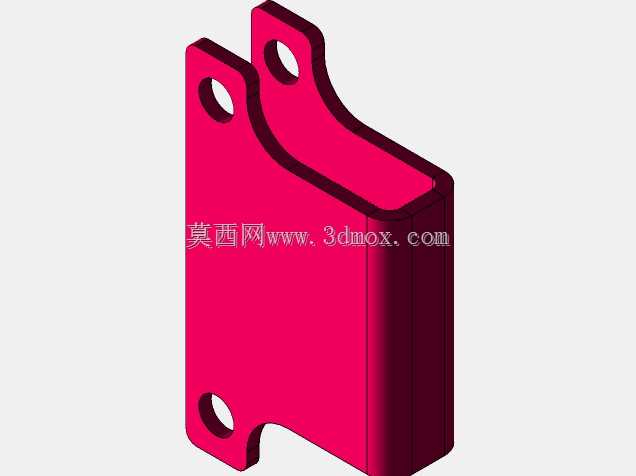

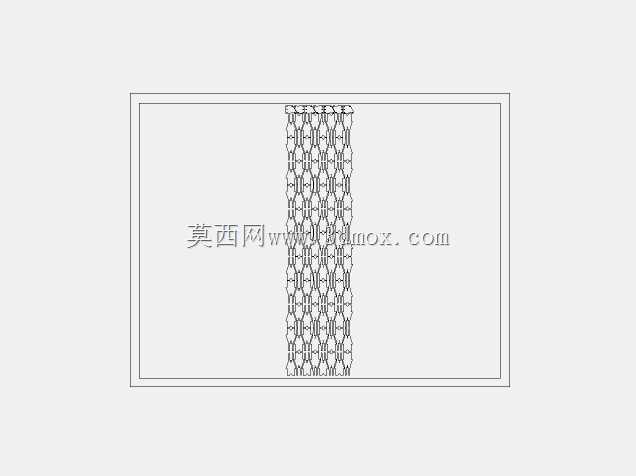

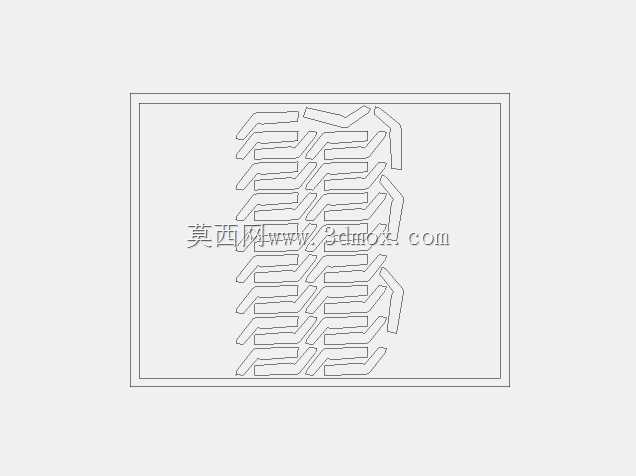

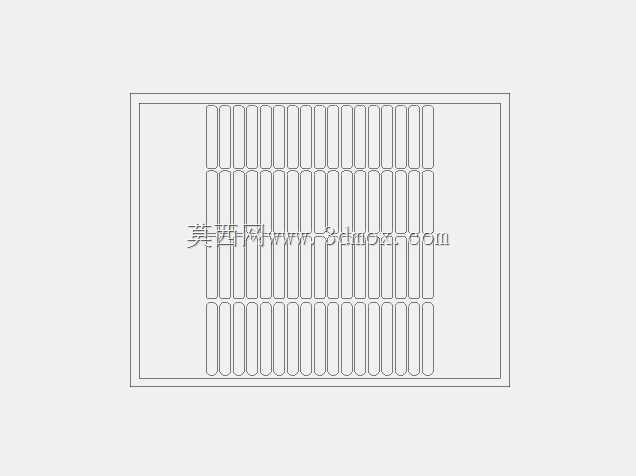

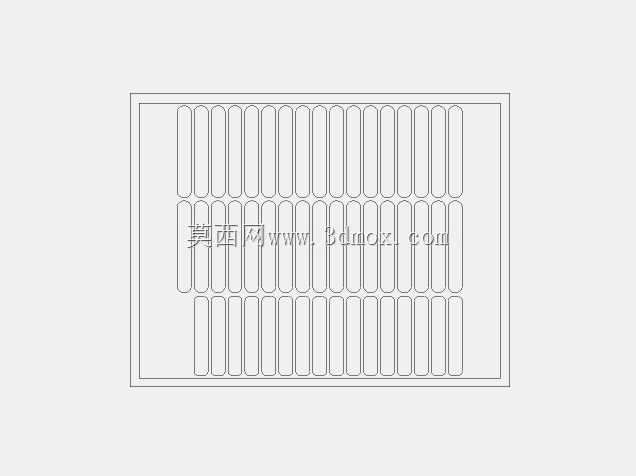

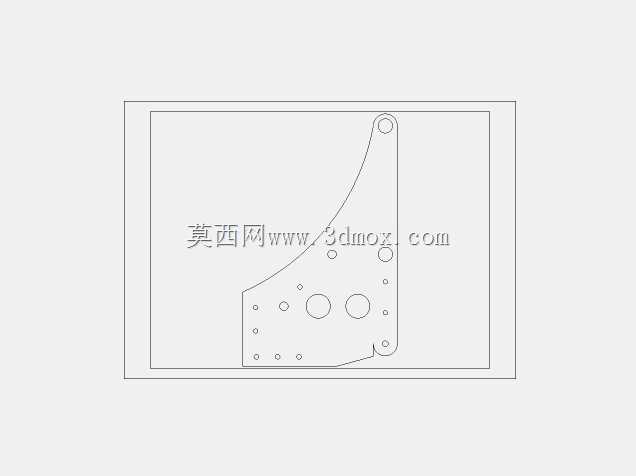

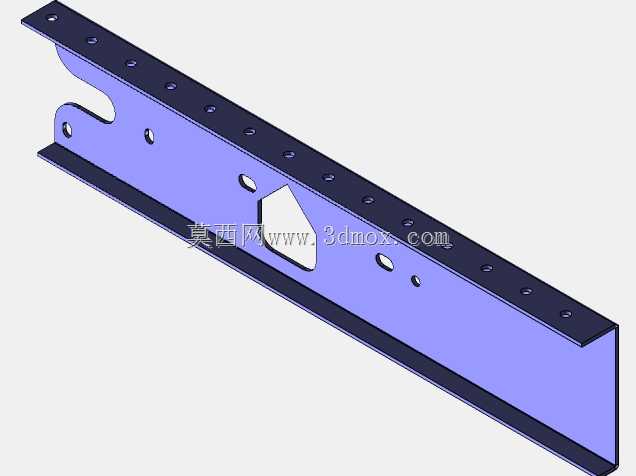

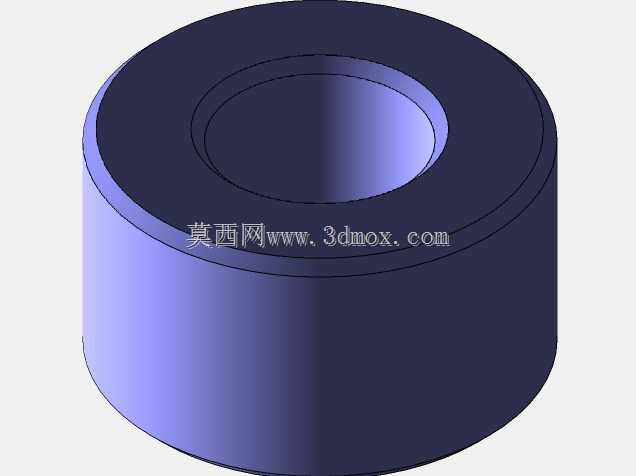

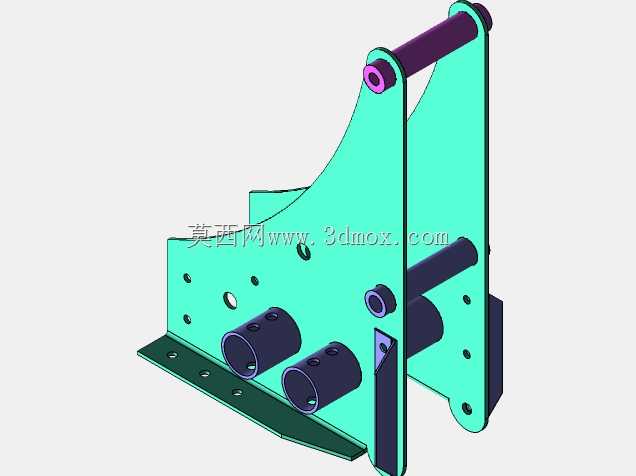

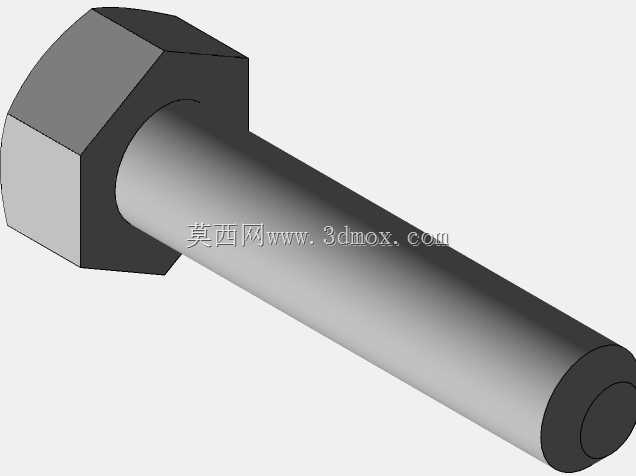

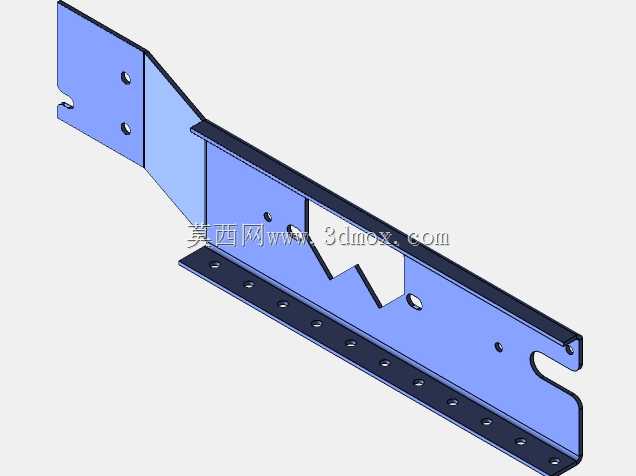

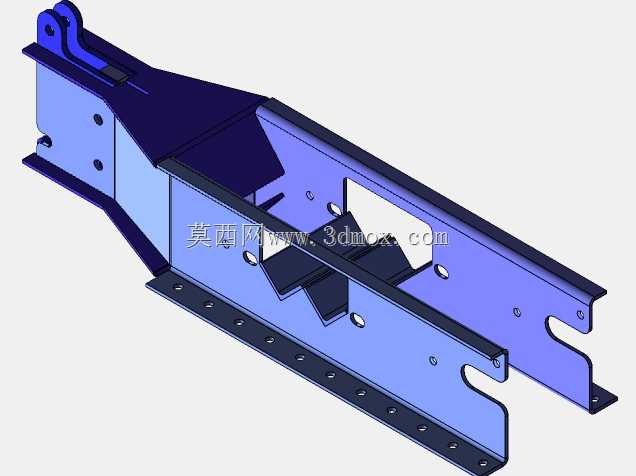

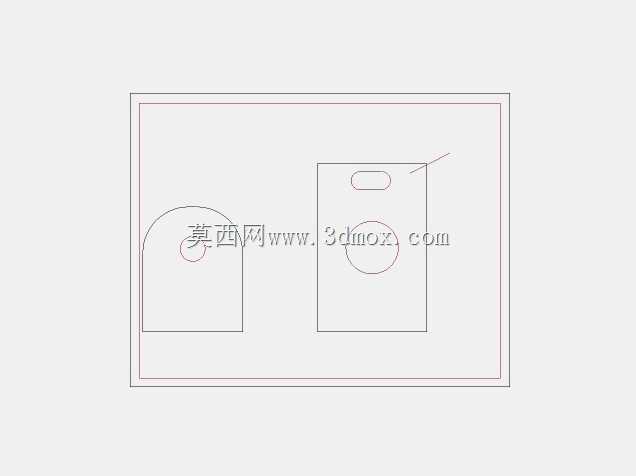

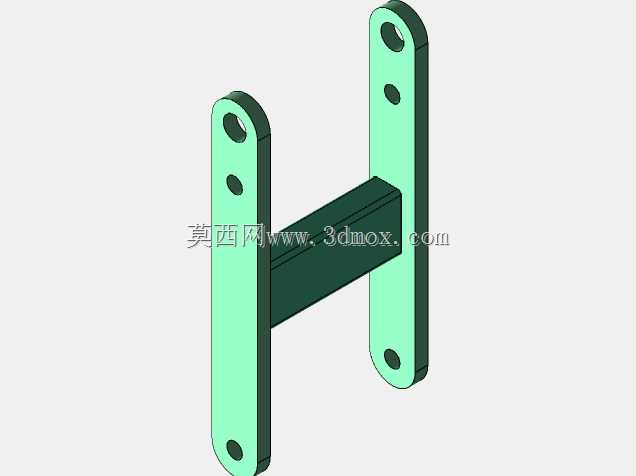

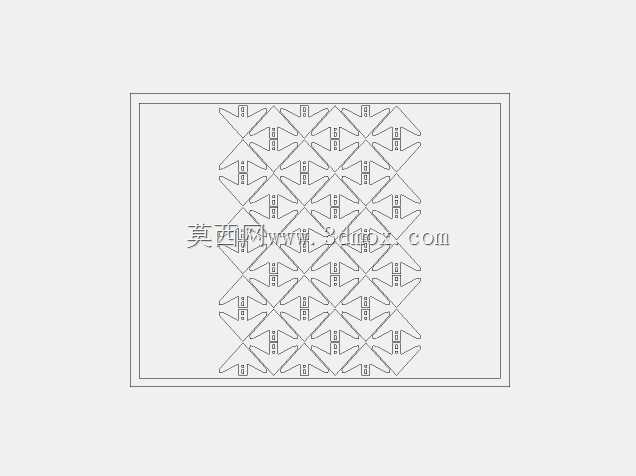

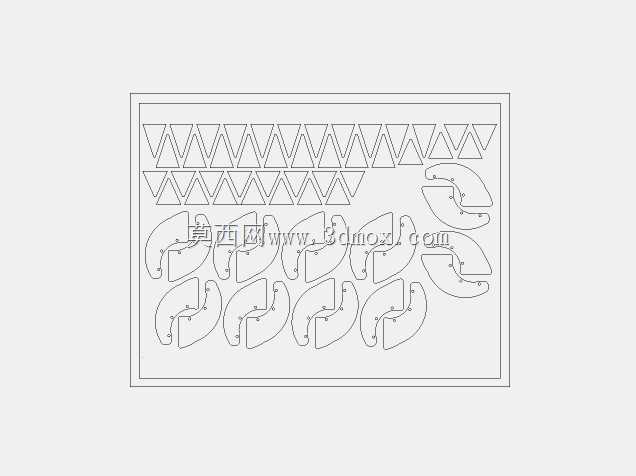

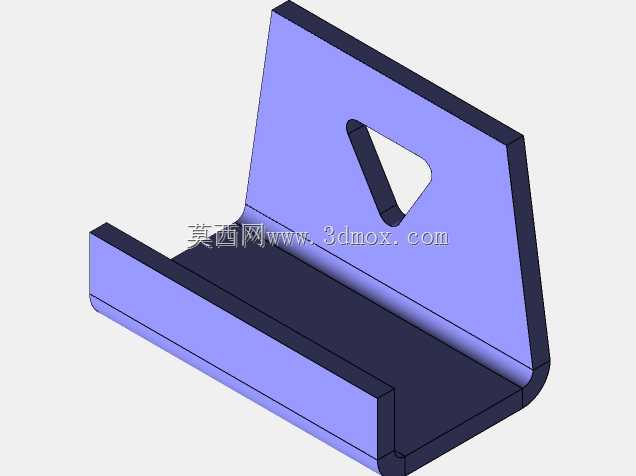

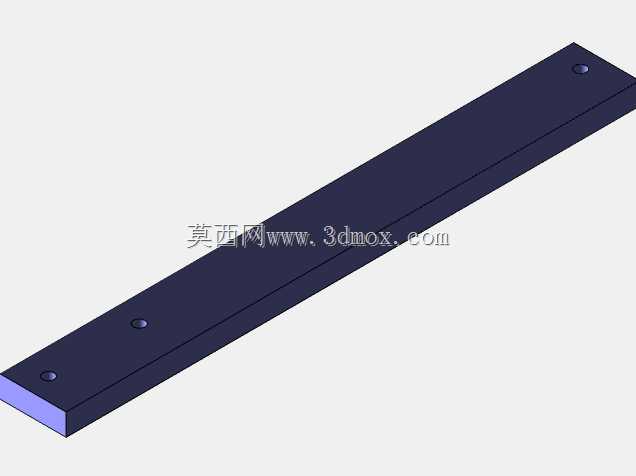

这类钣金焊接支架多用于重型设备的承载连接场景，常见于工程作业装备的机身连接部位，承担相邻功能部件的载荷传递与安装定位作用，日常工况下需要承受交变载荷与一定的侧向冲击力，因此结构设计阶段对刚性与安装适配性有明确要求。从结构细节来看，该支架采用多块折弯钣金件拼焊成型，主体为槽型开放式结构，这种结构形式在保证整体抗弯截面模量的同时，能有效降低构件自重，槽腔内部预留的空间可用于布置管线、容纳相邻部件的嵌入结构，减少整机装配时的空间冗余。支架端部设计有带铰接孔的双耳结构，用于实现与对应摆动部件的销轴连接，铰接孔位置做了加厚翻边处理，避免长期铰接转动出现孔位磨损失圆的问题；支架侧面与底面均布置有规则的安装孔位，孔位间距按照对应安装基面的螺栓排布标准设计，部分腰型孔可补偿装配时的位置公差，降低现场安装的对位难度。设计过程中，所有折弯边均预留了合理的折弯内R角，避免钣金冷作折弯时出现应力集中开裂的问题，焊接位置均设计有贴合定位止口，焊接前可通过止口快速定位各钣金拼件的相对位置，减少焊接工装的复杂程度，同时能有效控制焊接变形量。支架的安装边界需要匹配对应设备的机身安装基面，底面安装面的平面度公差控制在合理范围内，保证安装后不会出现局部翘曲导致的附加应力；侧面的开孔一方面用于减重，另一方面可作为装配操作的过孔，方便工人伸入工具紧固内部的连接螺栓。这类支架在实际应用中，需要配合对应的销轴、螺栓完成与周边部件的装配，槽型结构的开口方向需要避开设备作业时的落料、积尘方向，避免杂物进入槽腔堆积影响内部部件的动作，同时焊接完成后需要做对应表面处理，提升户外工况下的防锈耐蚀能力，延长构件的实际使用寿命。
