铅板浇铸成型用分体式模具结构

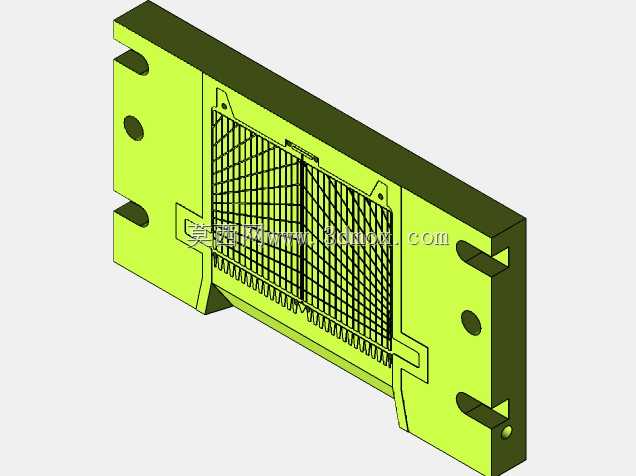

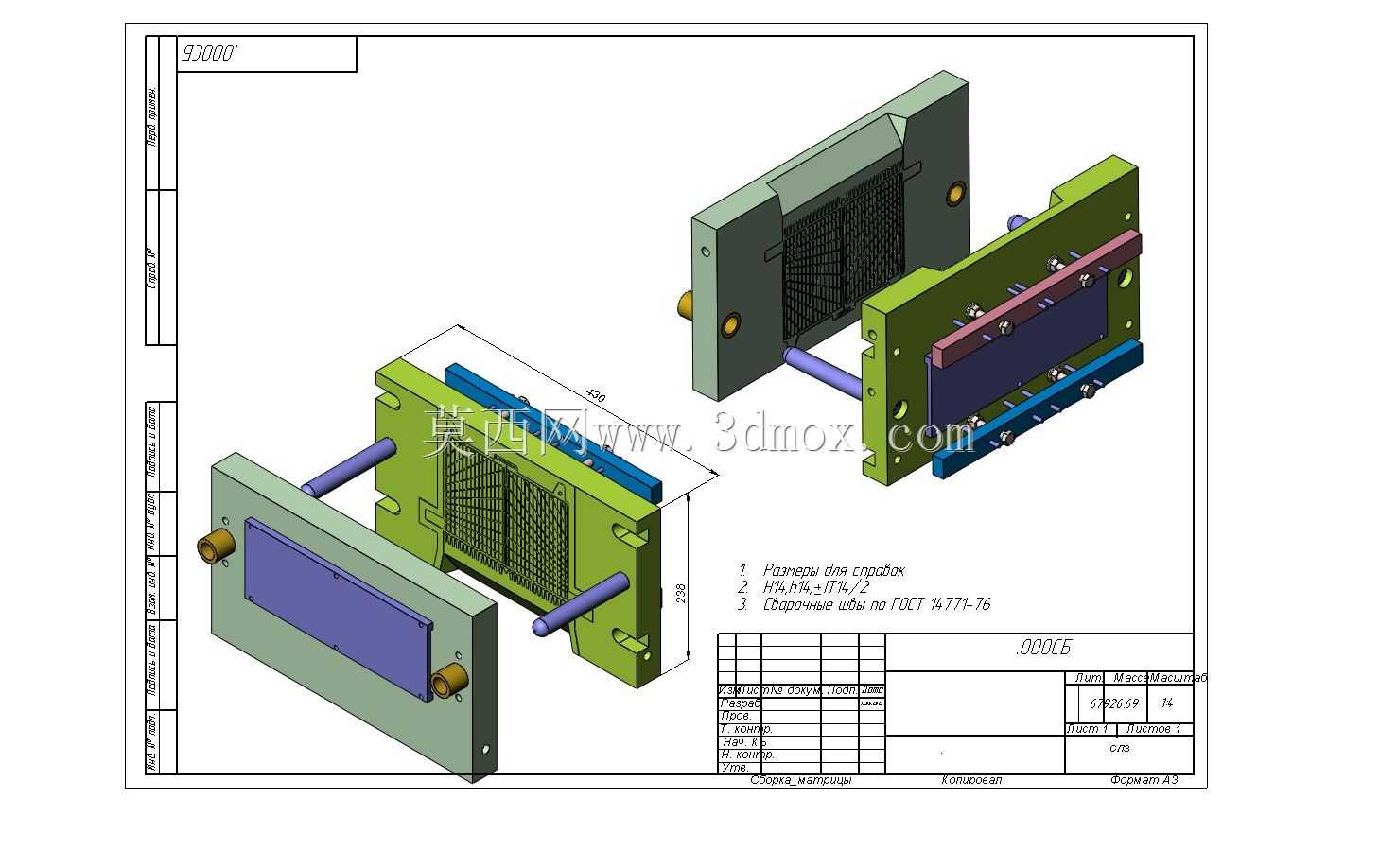

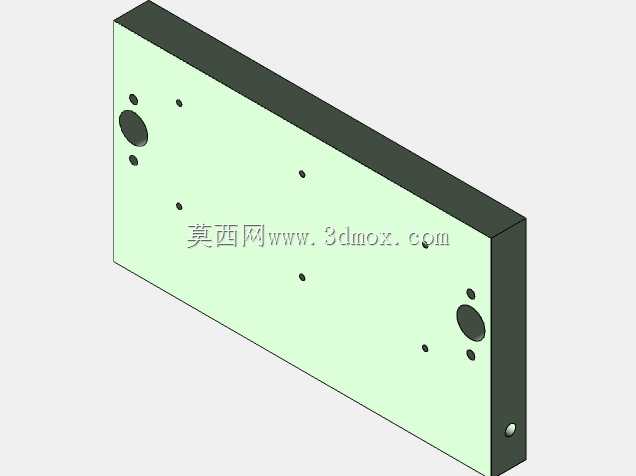

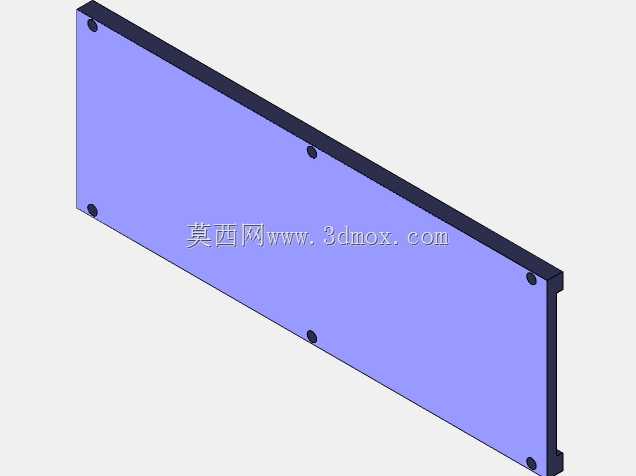

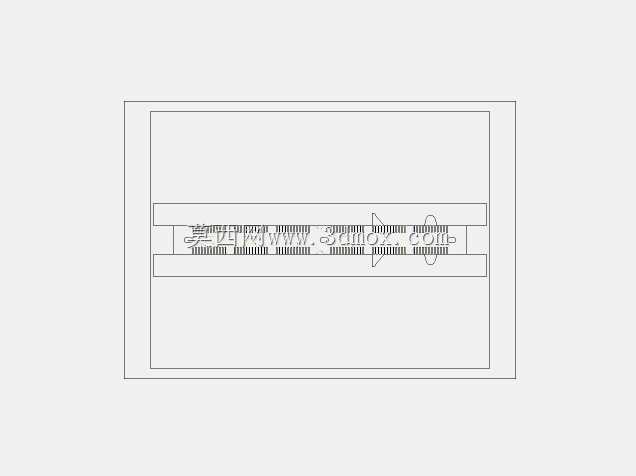

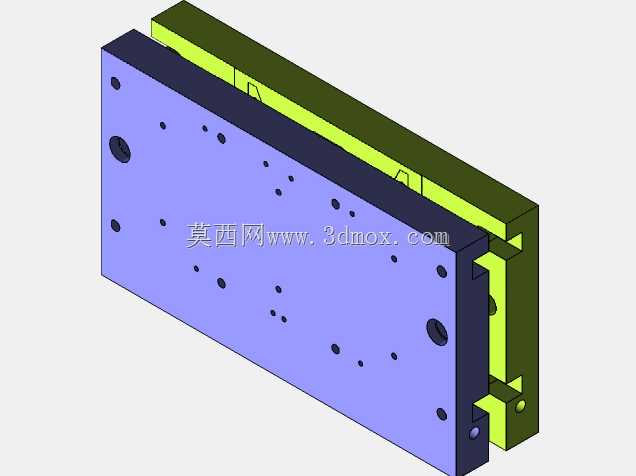

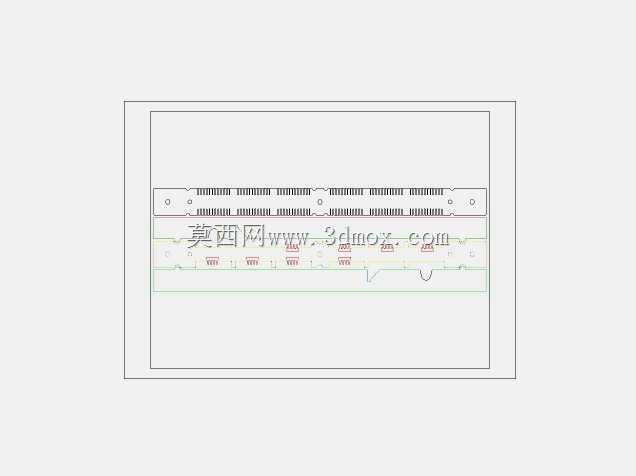

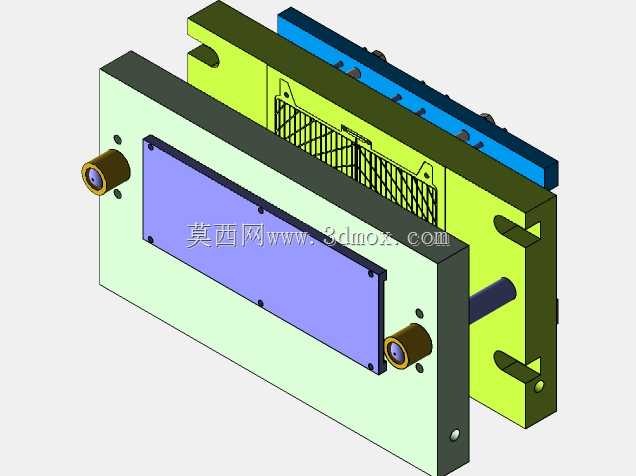

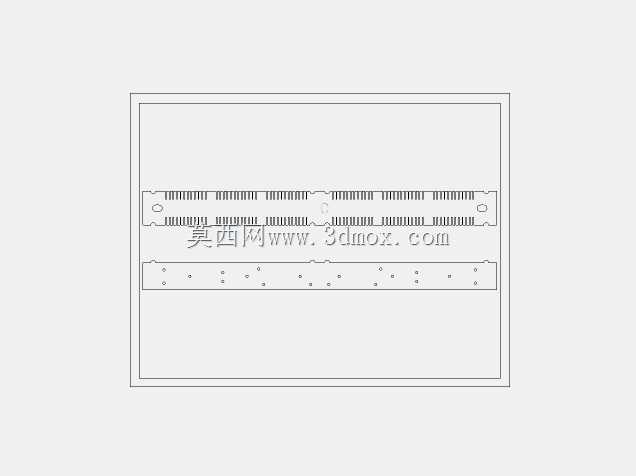

　　这套铅板浇铸模具主要面向铅酸蓄电池极板生产、铅质屏蔽板材预制等场景，在铅制品加工产线中承担熔融铅液定型、批量产出规格统一铅板的核心作用，区别于常规一体式浇铸模，其采用多块模板拆分的组合结构，可适配不同厚度铅板的快速换产需求，无需整体更换模架就能完成型腔尺寸调整。从结构设计逻辑来看，整套模具以三块核心模板为主体，相邻模板间采用圆柱导柱做定位导向，导柱与模板上的导向孔采用间隙配合，配合公差控制在0.02mm以内，既保证合模时的对位精度，避免型腔错位导致的铅板飞边、厚度不均问题，也能在开模取件时减少模板卡滞，提升单次浇铸循环的作业效率。每块模板的型腔面都做了网格状纹理加工，一方面可以在铅液冷却过程中增加散热接触面积，缩短铅液凝固等待时间，

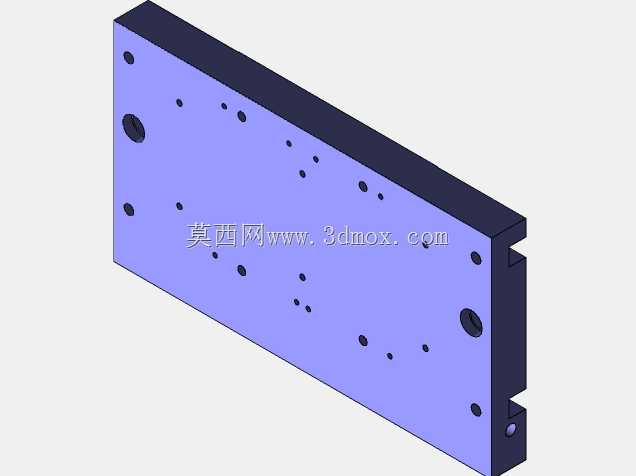

　　另一方面成型后的铅板表面自带防滑纹理，在后续叠放存储、转运装配时不会出现滑移错位。模板侧边设置的圆柱形接口为浇铸流道入口，采用侧进胶的方式将熔融铅液导入封闭型腔，流道截面做了渐变收窄设计，可减少铅液充型过程中的紊流，避免型腔内部卷入空气形成气孔、缩松等铸造缺陷。从安装边界来看，整套模具的外形尺寸适配常规立式浇铸机的工作台装夹范围，模板外侧的装夹位预留了标准T型槽螺栓的安装空间，无需额外加工转接板就能直接固定在浇铸设备的动定模安装板上，模板背面的冷却水道接口采用标准管螺纹规格，可直接对接厂区现有循环冷却水管路，不需要单独配置转接接头。在实际使用过程中，合模后三块模板通过侧边的锁紧件完成刚性固定，可承受铅液充型时的冲击压力，

　　不会出现模缝涨开导致的漏料问题；开模时可顺着导柱方向依次拆分三块模板，快速取出凝固完成的铅板，同时清理型腔内残留的铅渣，整套操作流程无需复杂的专用工装，一线操作人员经过简单培训就能完成换产、清模、生产的全流程操作。型腔边缘做了0.5mm的倒角处理，既可以避免合模时型腔边缘磕碰损伤，也能让成型后的铅板边缘无尖锐毛刺，减少后续去毛刺的工序工作量。
