面粉加工用斗式物料提升输送设备结构

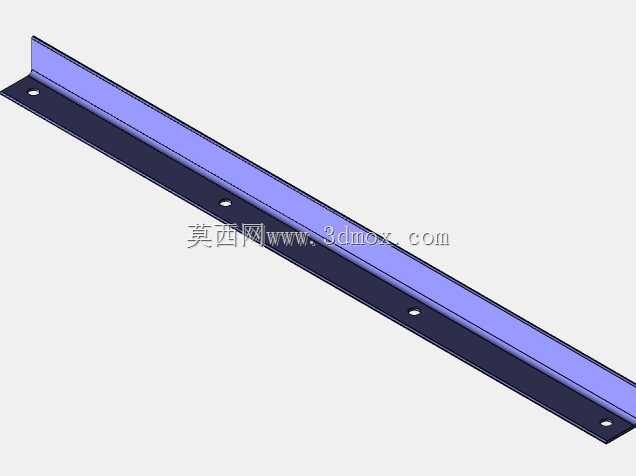

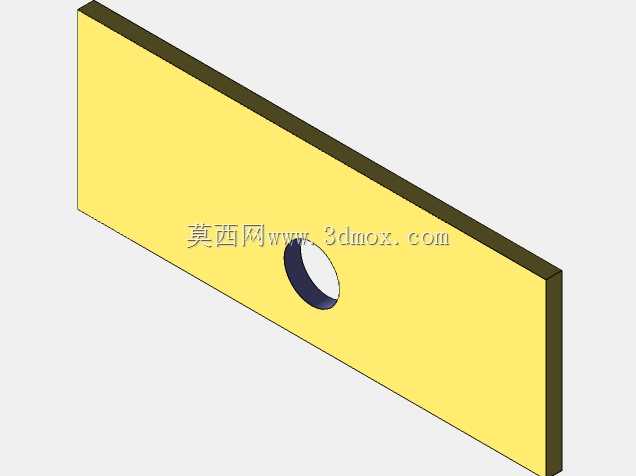

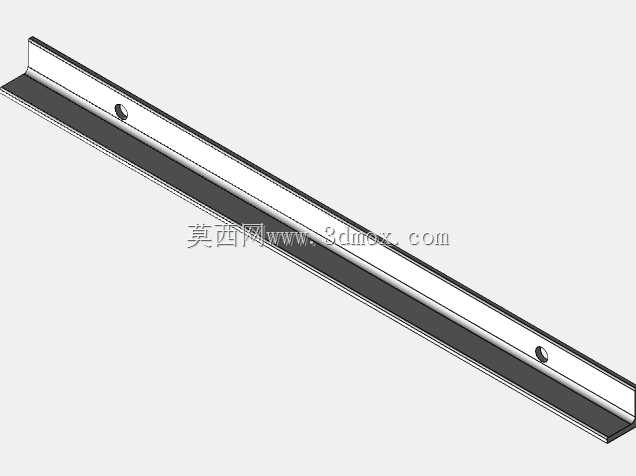

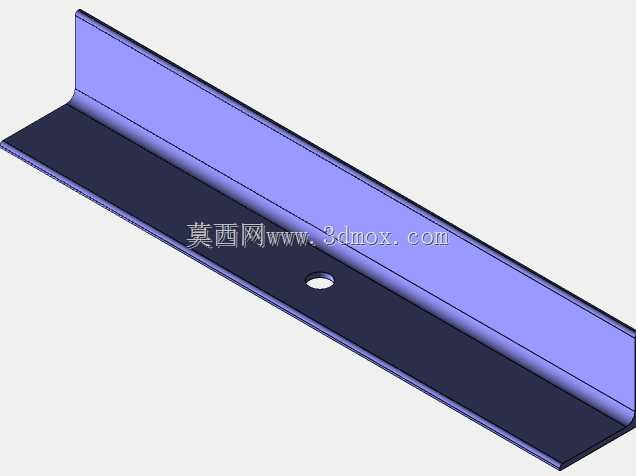

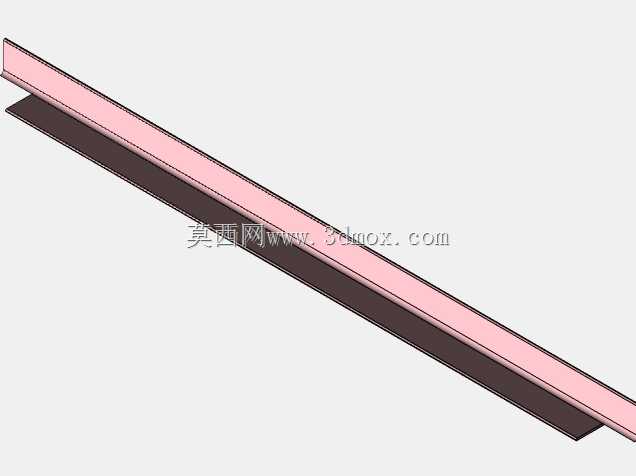

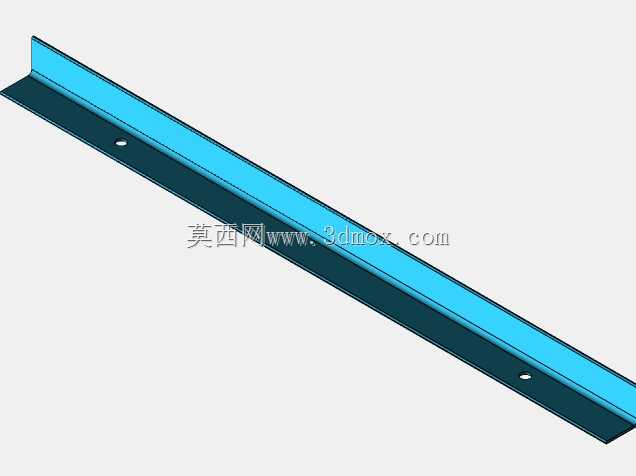

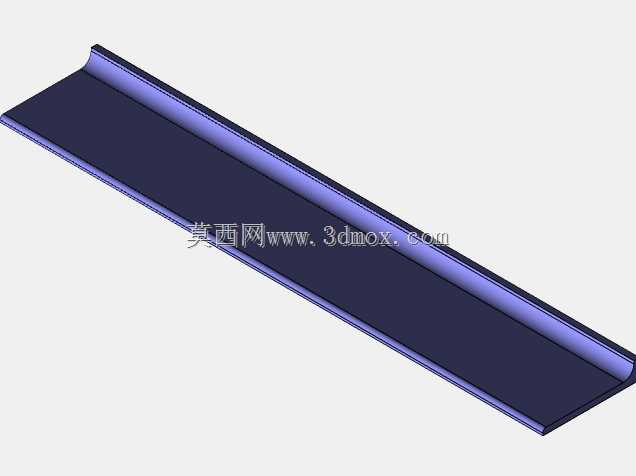

　　该结构属于制粉生产线中的核心垂直输送单元，主要应用于小麦清理、研磨、筛理各工序间的散料垂直转运场景，可将经过初清的小麦、研磨后的中间物料、成品面粉等散状物料从低位作业面稳定输送至指定高度的下一工艺设备进料口，适配日处理量50-150吨的中小型面粉加工厂生产动线，也可经过局部参数调整后用于饲料加工、粮食仓储等同类散料垂直输送场景。从结构设计逻辑来看，整体采用薄钢板折弯拼焊的箱式壳体作为承载主体，壳体分段设置法兰连接边，可根据现场实际提升高度灵活拼接段数，壳体内部预留了畚斗带运行的导向空间，侧面开设的检修口可在日常维护时快速查看内部畚斗、张紧机构的运行状态，无需整体拆解壳体。设备头部设置驱动滚筒安装位，配套的轴承座采用外置式安装结构，

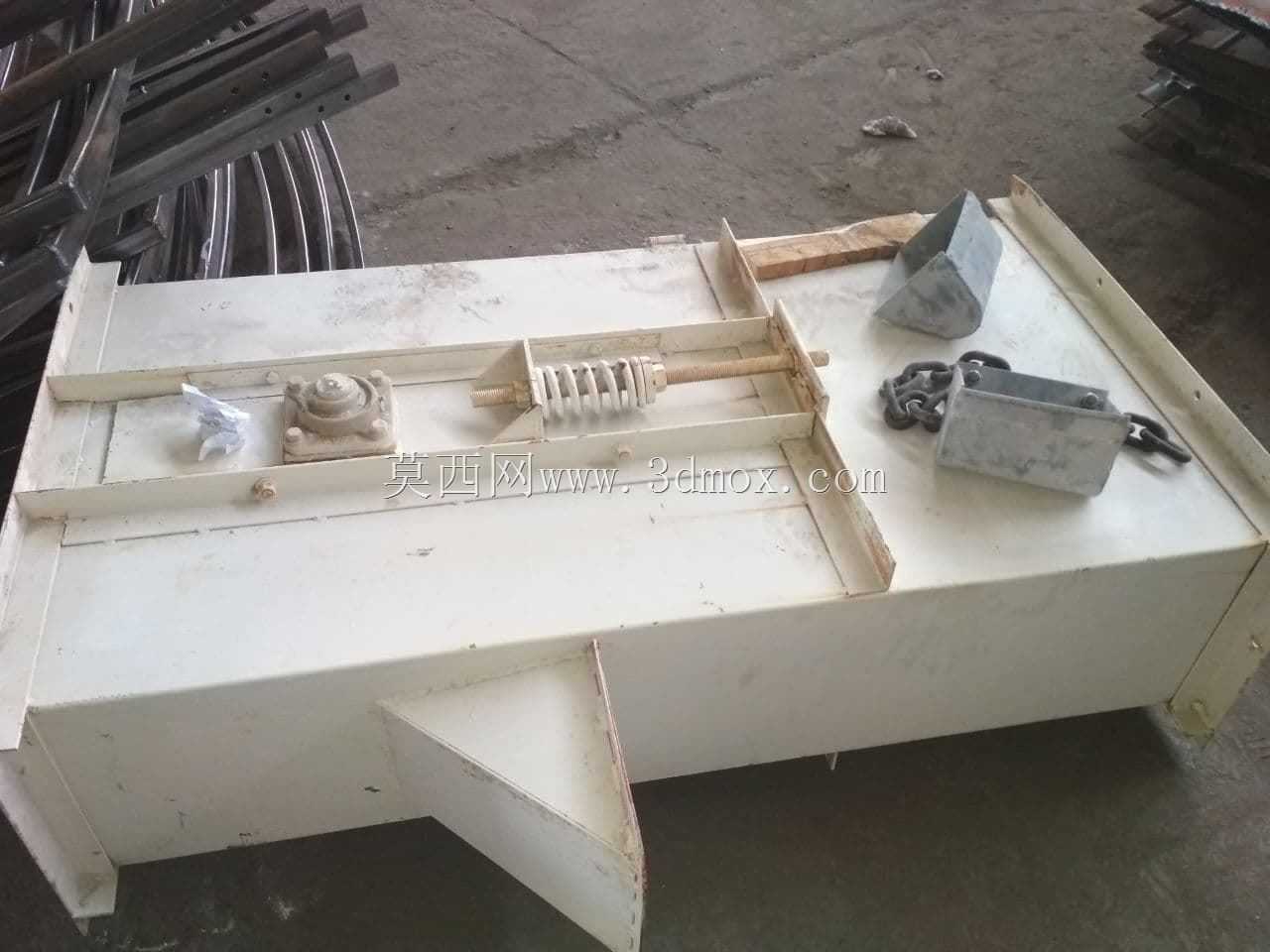

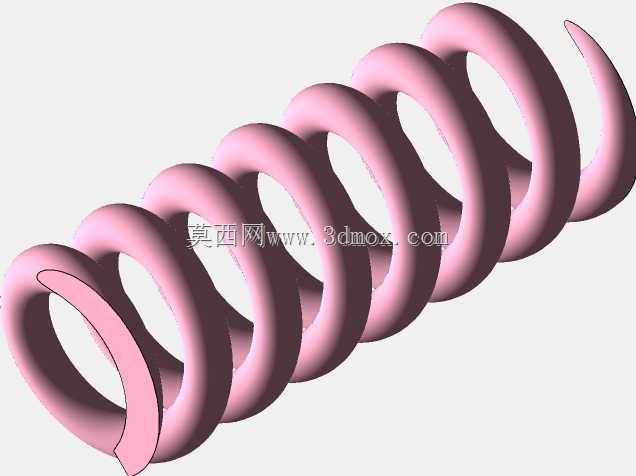

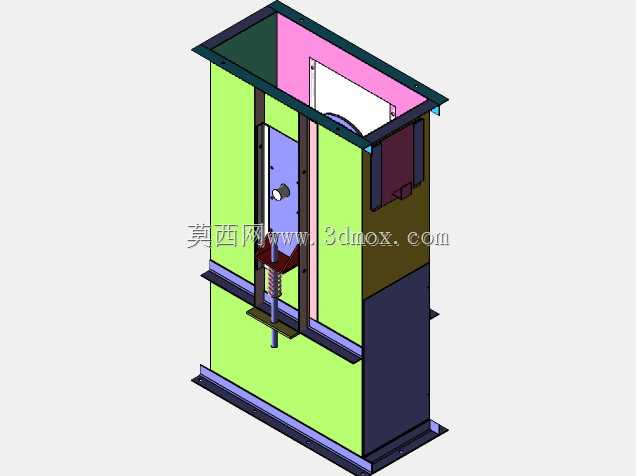

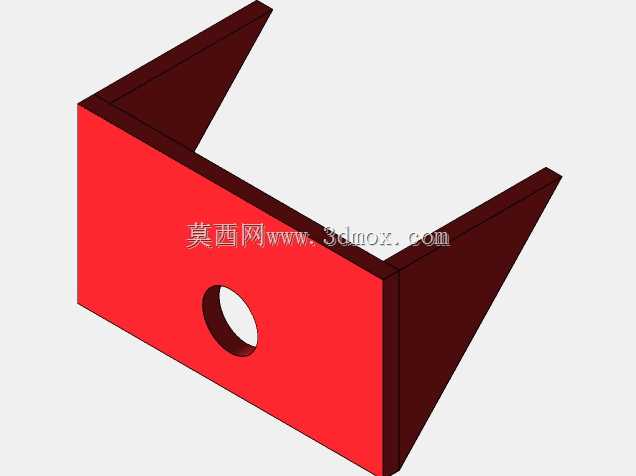

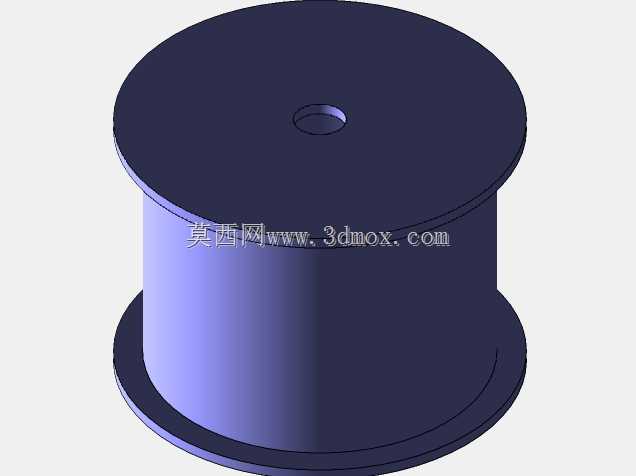

　　可避免粉尘进入轴承滚道造成磨损，尾部设置螺旋张紧机构，通过调节尾部滚筒的前后位置即可张紧畚斗带，张紧行程预留了足够的调节余量，可抵消畚斗带长期运行后的拉伸变形量，张紧装置两侧设置锁紧结构，调整到位后可直接锁死位置，避免运行过程中出现滚筒偏移、畚斗带跑偏的问题。壳体侧面预留的安装支脚采用三角加强筋焊接结构，可直接与车间钢结构平台或者混凝土基础通过螺栓固定，安装时需保证壳体整体垂直度偏差不超过千分之一，避免畚斗带运行时刮蹭壳体内壁。设备进料口采用顺向进料结构，物料可顺着畚斗运行方向直接进入畚斗内部，降低进料时的物料冲击与回料量，出料口设置在头部壳体的切向位置，畚斗运行到头部位置翻转时，物料可顺着离心力轨迹直接从出料口排出，减少残留。

　　配套的配重式防逆止结构可在突发停机时卡住驱动轴，避免畚斗带带料倒转造成物料堵塞、设备损坏。从安装边界来看，单节壳体长度为2米，截面宽度适配300毫米宽度的畚斗带，设备整体宽度不超过800毫米，长度方向不超过1200毫米，可在车间狭窄的设备间隙中完成布置，进料口与出料口的法兰尺寸均为标准粮机接口尺寸，可直接与上下游的振动筛、磨粉机、高方平筛等设备的溜管对接，无需额外制作过渡连接段。设计过程中针对面粉加工场景的粉尘特性，所有转动部位均设置防尘密封结构，壳体拼焊处满焊处理，避免运行时粉尘外溢影响车间环境，同时壳体内部的焊缝全部打磨光滑，避免积料残留造成物料霉变交叉污染。
