方管型材滚压弯曲成型加工装置

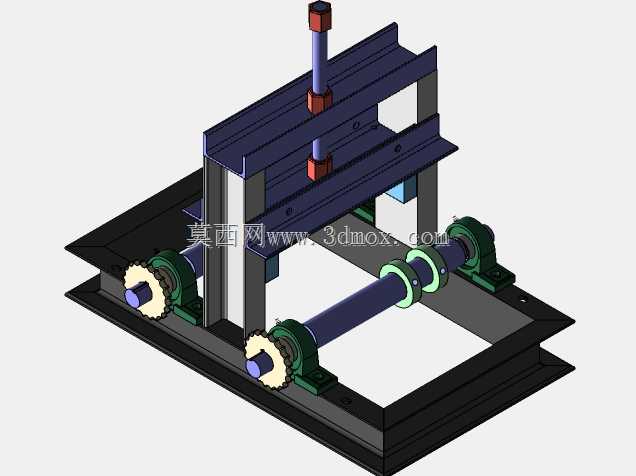

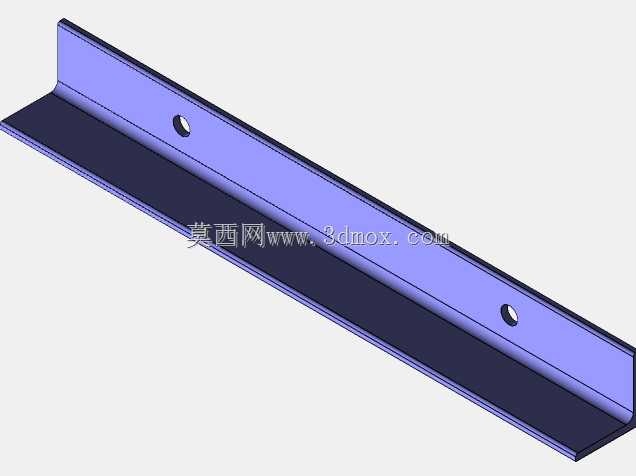

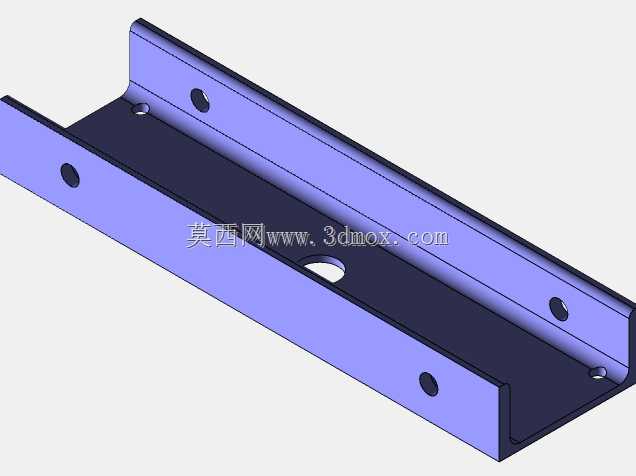

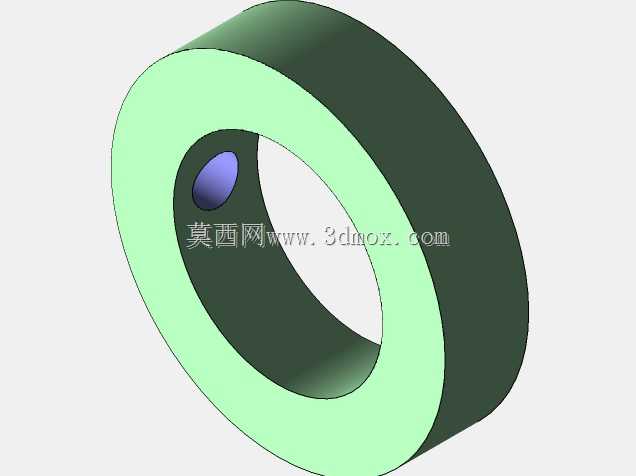

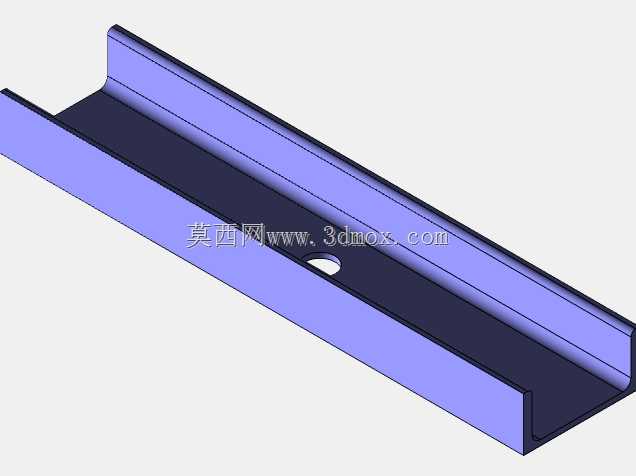

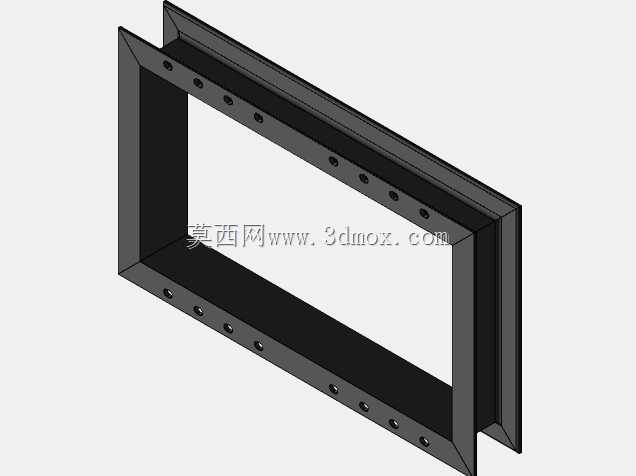

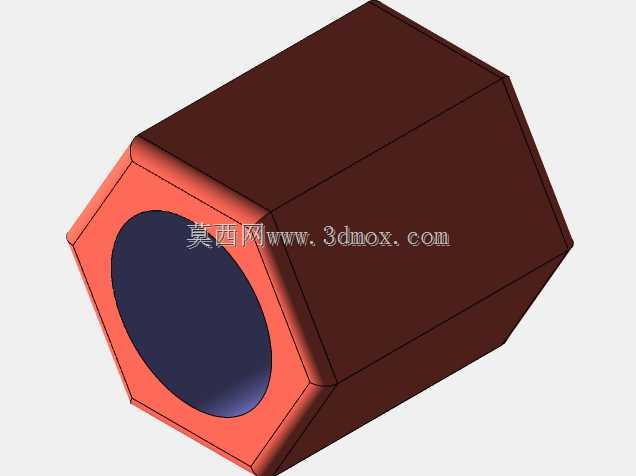

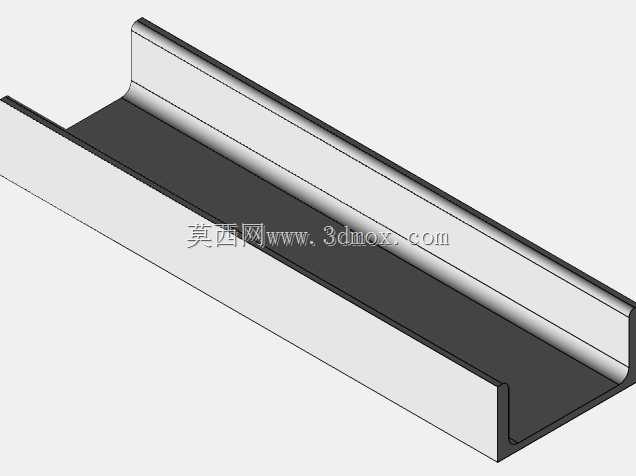

这款装置主要面向金属型材加工场景，针对方形截面管材的定曲率弯曲作业设计，在护栏加工、钢结构框架制作、家具五金型材成型、仓储货架构件生产等场景中都有广泛应用，能够替代传统人工火焰加热弯曲、简易胎模敲击成型的低效作业方式，大幅降低方管弯曲过程中的截面畸变、管壁起皱、弯折处应力集中等常见加工缺陷。从结构布局来看，装置采用双层框架式承载结构，底部为整体式焊接安装底座，预留了与车间地面或者加工工位台架连接的固定孔位，整体安装边界满足小型加工工位的摆放需求，不需要额外搭建大型混凝土基础，适配小型五金加工车间、钢结构加工站点的场地条件。下部的滚压轴系采用双支撑轴承座安装结构，三根成型辊轮分别布置在不同轴段，其中两根下辊作为进给承载辊，表面加工有与方管截面匹配的定位槽，能够在管材进给过程中限制截面的侧向位移，避免送料偏移导致的弯曲曲率不均；上辊采用可调式压下结构，通过顶部的调节螺杆与锁紧螺母结构，可以根据目标弯曲曲率、方管的壁厚与材质硬度调整压下量，适配不同规格的方形管材加工需求，压下结构的导向部分与上层框架的导向槽配合，能够保证压下过程中辊轮的平行度，避免单侧受力导致的轴系偏磨。设计过程中重点考虑了冷弯作业的受力分布，所有辊轮的轴肩位置都做了圆角过渡处理，避免硬棱划伤管材表面，轴承座选用带座外球面轴承结构，能够补偿安装过程中的少量同轴度误差，降低加工装配的精度要求，同时方便后期维护更换易损件。装置的进料端没有设置额外的动力接口，既可以搭配手动送料完成小批量构件的弯曲加工，也可以根据产线需求外接减速电机驱动下辊转动，适配半自动化的型材加工产线集成需求，框架的竖向支撑采用加厚型钢焊接，能够承受大壁厚方管弯曲时的反向作用力，减少作业过程中的结构形变，保证弯曲曲率的一致性。在实际使用中，操作人员只需要根据目标弯曲半径调整好上辊的压下行程，将待加工方管从进料端送入辊缝，缓慢推进或者驱动辊轮转动，即可完成连续的圆弧弯曲成型，相比传统的折弯机单点压弯，这种滚弯结构能够实现大半径圆弧的连续成型，不会出现折弯点的明显折痕，成型后的构件表面光滑，不需要额外的打磨修型工序，能够有效缩短后续构件的装配处理周期。
