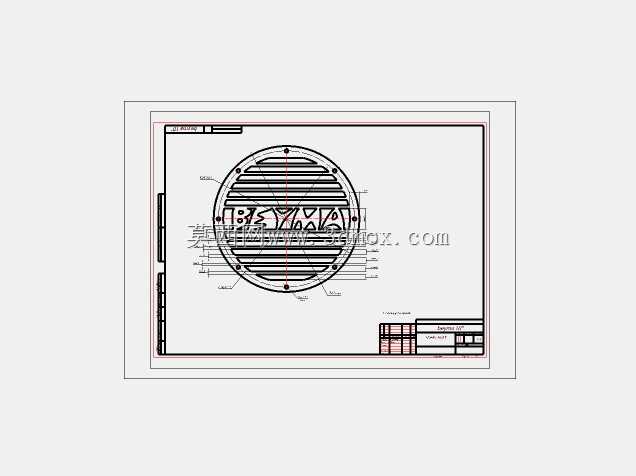

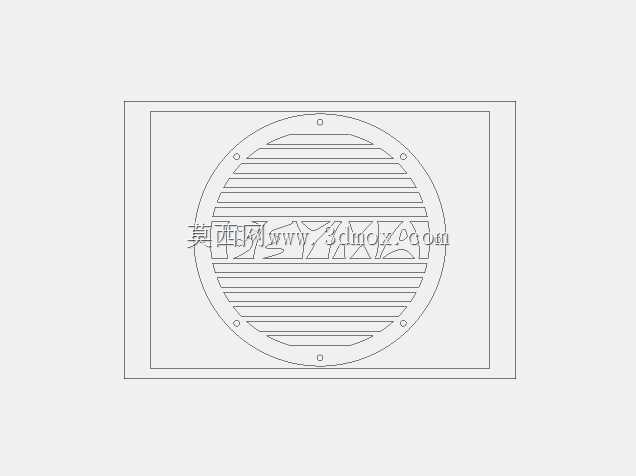

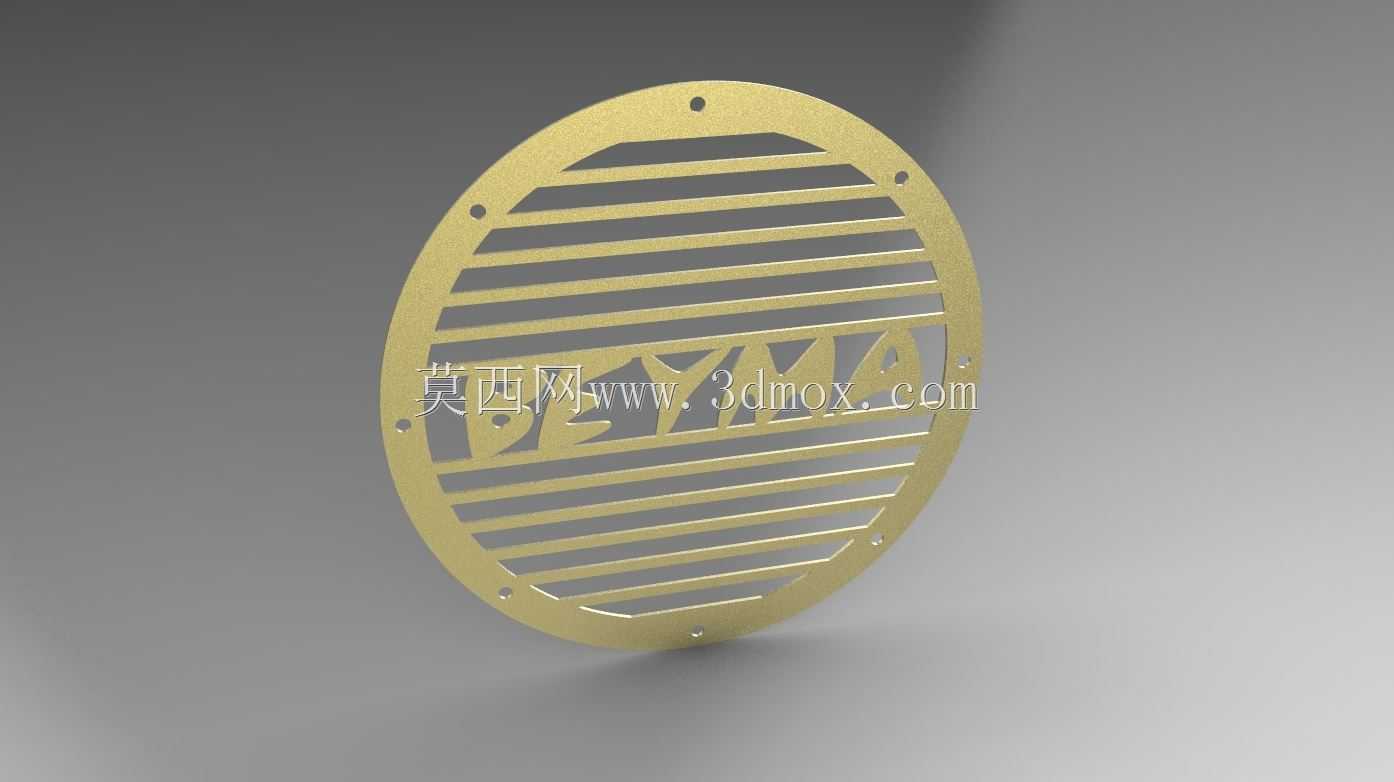

椭圆形带标识镂空通风防护格栅板

这款椭圆造型的镂空格栅件，在小型机电设备的进排风位置应用十分广泛，日常接触到的便携音箱外罩、小型轴流风机防护网、特种灯具散热端盖都能见到同结构设计的身影。从实际使用需求出发，这类格栅件首先要承担物理防护作用，阻挡大尺寸异物进入设备内部碰伤内部扇叶、电路板等核心元件，同时要保证足够的通风通流面积，避免风阻过大影响散热或声学传播效果。设计阶段首先确定整体外轮廓为椭圆形态，匹配设备端的椭圆安装面，沿外轮廓边缘均匀布置的多个安装小孔，孔径统一适配常用的自攻螺丝或小规格铆钉，安装孔的中心距严格匹配设备壳体的预装孔位，安装后贴合度高，不会出现局部翘起的问题。格栅的通流区域采用等距平行横条结构，横条的宽度与间隙经过反复校核，既保证手指无法直接穿过间隙触碰内部运动部件，满足基础的安全防护要求，又能让气流顺畅通过，不会产生额外的风噪。格栅中部预留的镂空标识区域，在不额外增加零件厚度、不破坏整体结构强度的前提下，实现品牌标识的一体化呈现，避免了后续丝印、粘贴标识容易脱落、磨损的问题，标识的笔画与周边横条做了平滑过渡连接，没有出现锐角或应力集中的窄小连接位，在钣金冲压加工时不会出现料带断裂、变形的问题。从加工工艺角度看，整板采用薄金属板材一体冲压成型，所有镂空位置的边缘都做了微小的圆角处理，去除冲压产生的毛刺，安装时不会划伤操作人员的手部，也不会割破连接的线缆。安装边界上，零件整体为薄平板结构，没有向外突出的结构，安装后与设备壳体表面基本齐平，不会额外占用设备外部空间，适配各类对安装空间有严格限制的小型机电产品。结构强度方面，椭圆外框的宽度经过合理设计，配合均匀分布的横条连接，整板在受到常规的外力按压时不会出现明显的凹陷变形，日常使用过程中不需要额外增加支撑结构，就能满足长期使用的强度要求。在声学相关设备上使用时，等距横条的间隙经过调整，不会对特定频段的声波产生过度遮挡，保证声音传出的清晰度；在散热场景使用时，通流面积占比超过整体板面的六成，能够满足小功率发热设备的自然通风或强制风冷的通流需求，不会因为格栅遮挡导致设备内部积热。
