断路器配套用定位销结构三维设计

在低压配电系统的断路器装配环节，这类销件是承担机构定位、动作传导的核心小尺寸零件，别看零件体量不大，但凡尺寸公差或者结构强度不达标，很容易造成断路器分合闸卡滞、脱扣机构动作失效的问题，直接影响整套配电回路的保护可靠性。从实际应用场景来看，这类销件主要适配塑壳断路器的操作机构模块，安装在机构转轴与脱扣连杆的衔接位置，既要承担连杆往复动作时的径向载荷，也要保证多次分合闸循环后无明显窜动、磨损量控制在允许范围内。

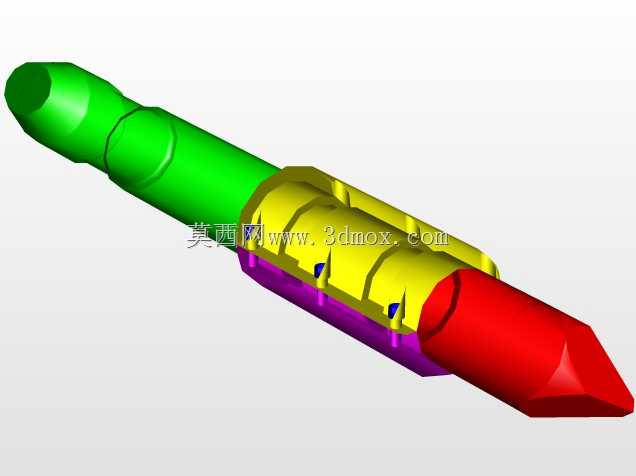

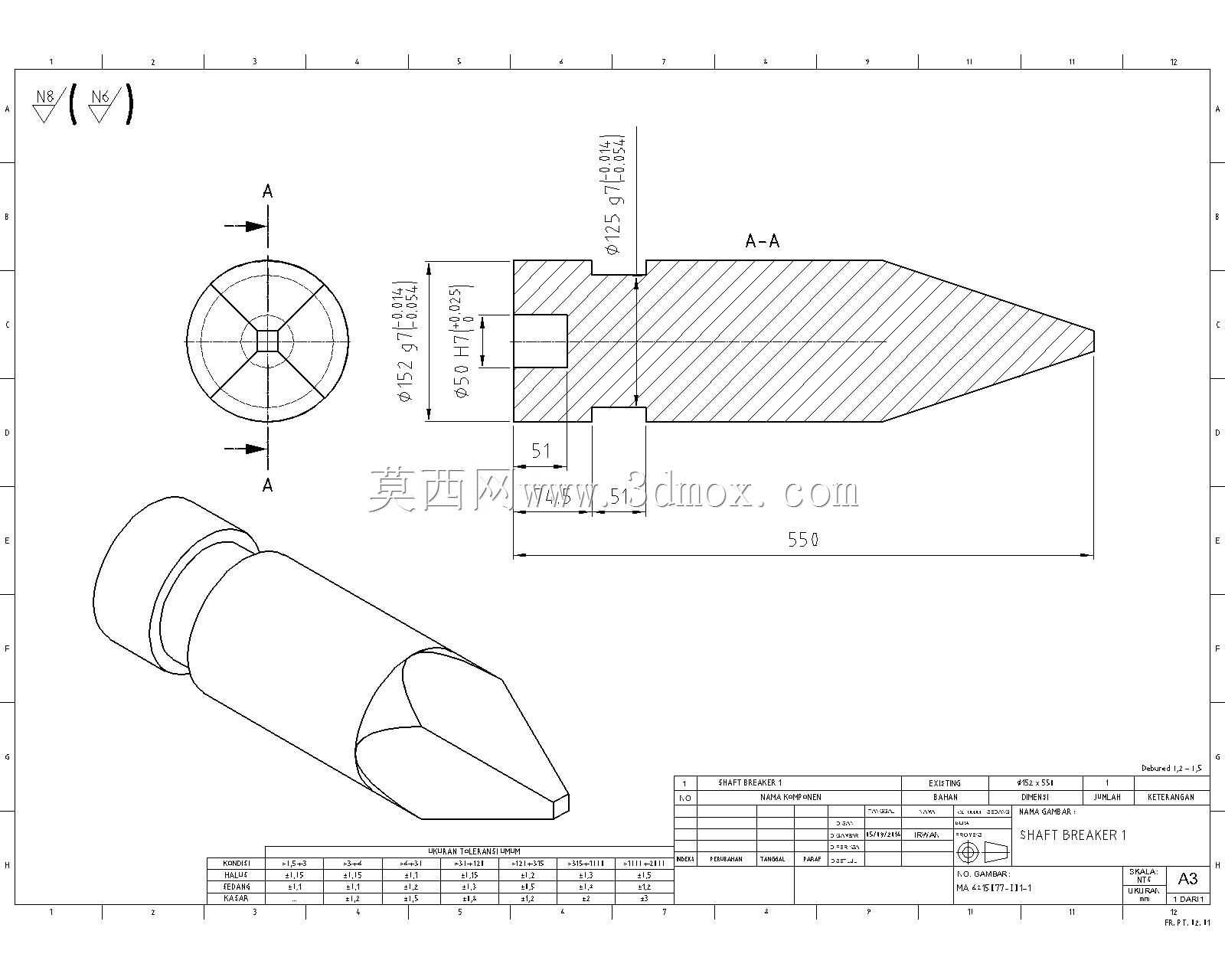

设计这类销件的时候，首先要考虑的是安装边界的适配性：销体整体为长轴类结构，两端分别做了不同的端头造型，一端为圆弧过渡的圆头结构，方便装配时快速导入安装孔，避免刮伤孔壁的镀层或者造成安装卡滞；另一端做了锥度尖头设计，主要是适配机构内的限位卡槽，装配到位后能自动卡入卡槽防脱，不需要额外加装卡簧或者定位螺钉，能减少装配工序的零件数量，提升产线装配效率。销体中段做了多段环形凸台结构，不同直径的轴段分别对应不同的配合孔位，其中和塑料连杆配合的轴段公差取H8/g7间隙配合，保证动作时的转动灵活性，和金属支架配合的轴段公差取H7/k6过渡配合，保证安装后的定位精度，不会因为机构振动出现松脱。中段的包覆式结构做了分色区分的不同功能段，黄色段为受力承载区，做了加厚的壁厚设计，能承受分合闸瞬间的冲击载荷，紫色段为导向限位区，对应支架上的导向槽，限制销件的转动角度，避免动作时出现周向偏转。

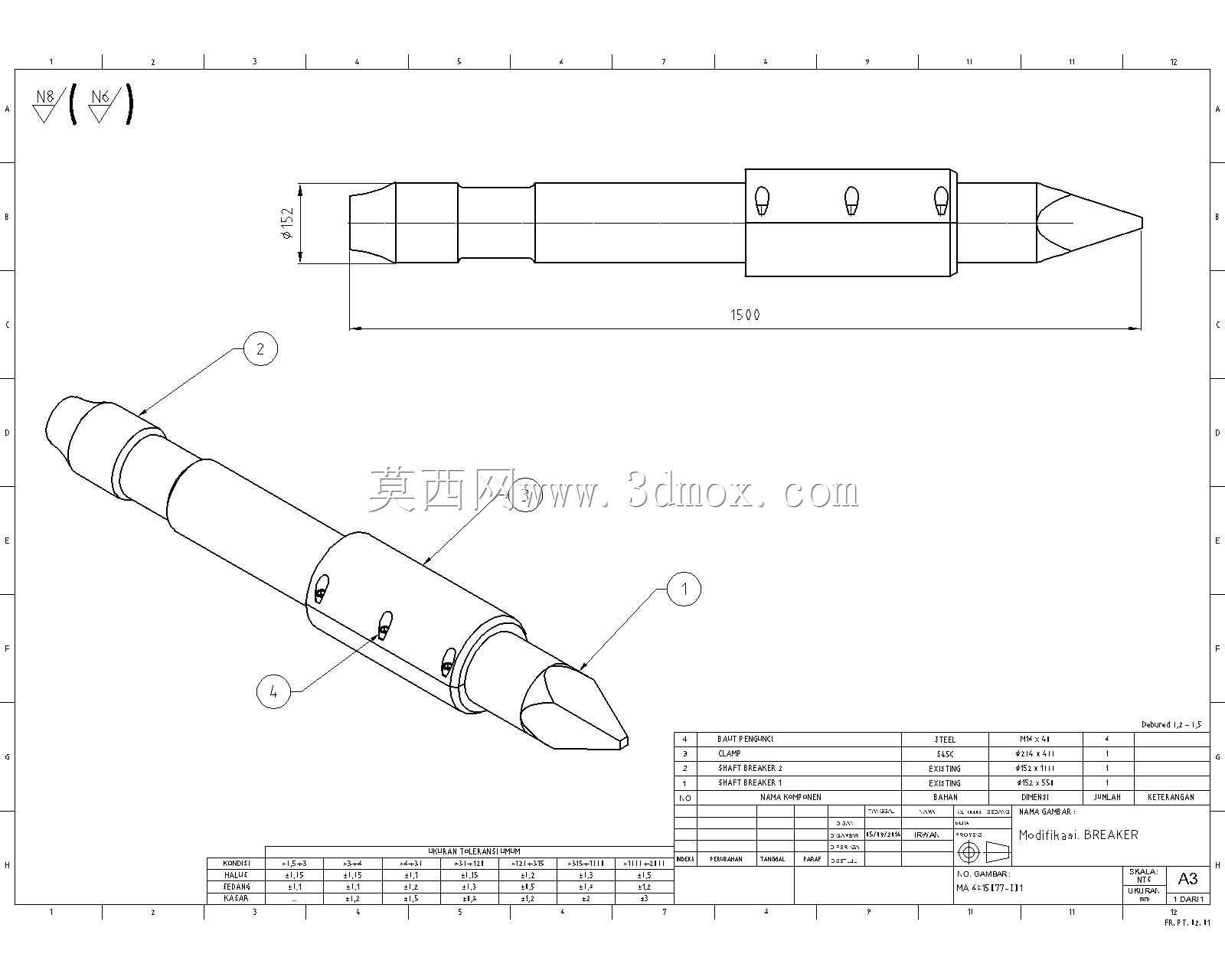

从尺寸设计逻辑来看，销件的总长度需要严格匹配断路器机构的内部安装空间，两端伸出轴段的长度不能超过机构侧壁的安全间隙，否则会和相邻的脱扣器、接线端子产生运动干涉；轴径的选择要结合材料的抗剪强度计算，按照断路器额定短路分断时的最大冲击力校核，保证销件在极限工况下不会出现剪切断裂。表面处理的设计上，和塑料件接触的轴段做光滑圆角过渡，避免应力集中造成塑料件开裂，和金属件配合的轴段表面粗糙度控制在Ra1.6，减少长期动作的磨损量，延长整套操作机构的机械寿命。这类销件的建模过程需要重点关注各轴段的同轴度公差，不同直径的过渡位置要做圆角卸荷槽，避免热处理或者受力时出现应力集中断裂，同时要预留装配时的工艺倒角，方便自动化产线的机械手抓取装配，不会因为棱角卡料造成装配停机。
