六角腔体异形连接固定结构件

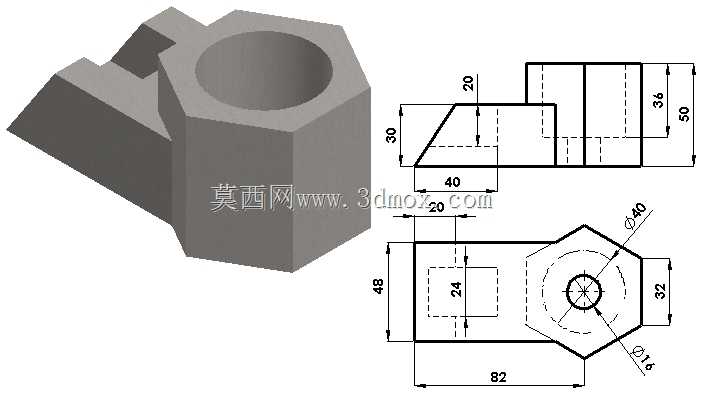

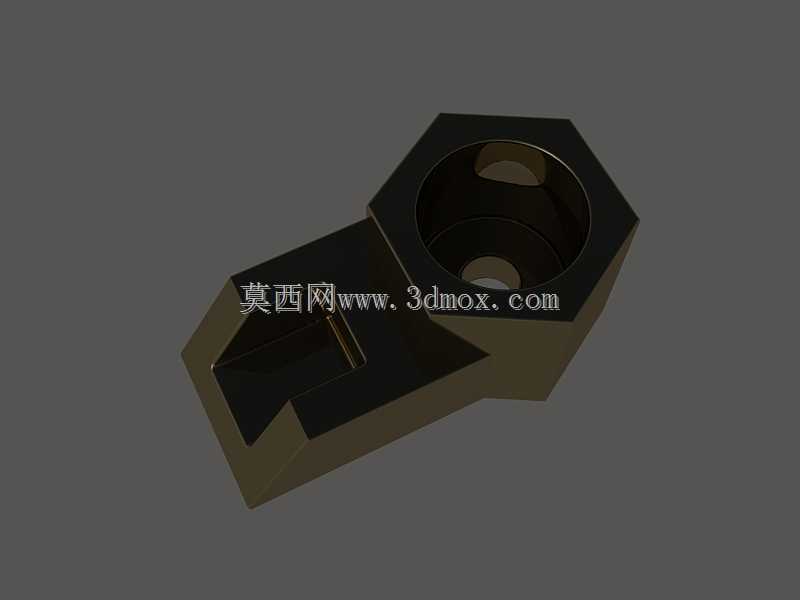

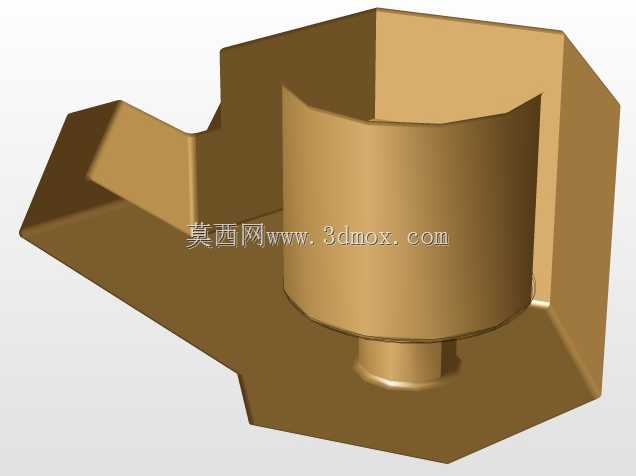

这款异形结构件在流体控制回路、小型工装夹具定位模块中应用广泛，常作为管路转接、元件承载的基础连接部件，承担介质导流、相邻组件对位固定的双重作用，在小型液压支路、气动控制点位、实验台架装夹单元中都能见到同类结构的身影。从功能特性来看，上部的六角腔体为内凹式沉孔结构，孔壁预留了环形密封槽安装位，可嵌入O型圈实现端面静密封，避免介质输送过程中出现渗漏，腔体底部的通孔为介质流通通道，孔径经过公差匹配，可适配常用的快插接头、卡套式接头安装；下部延伸的异形凸台为定位安装段，侧面开设的卡槽可嵌入定位销或卡簧，实现与安装基座的快速卡接，无需额外设置复杂的压紧结构即可完成轴向限位，减少装配环节的零件数量。设计过程中优先考虑了装配便利性与空间利用率，六角外形的设置并非仅为造型考虑，而是匹配标准开口扳手的拧紧尺寸，安装时可直接用普通扳手夹持施力，无需定制专用工装，下部异形结构的轮廓完全避让了相邻安装位的螺栓、管线布局，在狭小的安装空间内不会与周边组件产生干涉。从安装边界来看，该零件的整体外轮廓最大宽度与六角腔体的对边尺寸一致，下部凸台的伸出长度经过核算，安装后凸台端面与基座贴合时，上部腔体的轴线与基座安装面保持垂直，密封面的平面度控制在合理范围内，避免因安装倾斜导致密封件偏磨失效；腔体内部的沉孔深度与配套接头的插入深度匹配，不会出现接头顶死或插入量不足导致的密封失效问题，卡槽的位置距离凸台端面的尺寸经过公差链计算，卡簧装入后可完全限制零件的轴向窜动，同时不会产生过大的装配应力。这类结构件在设计时没有采用规则的回转体或方块造型，完全是基于实际安装空间的限制做的异形优化，在保证结构强度、密封性能的前提下，尽可能压缩了零件的占用空间，适合在排布紧凑的阀组、工装面板上使用，建模过程中对棱角处都做了微小的倒角处理，既去除了加工毛刺，也避免安装时划伤操作人员或相邻管线的绝缘层。
