内燃机活塞结构三维设计展示

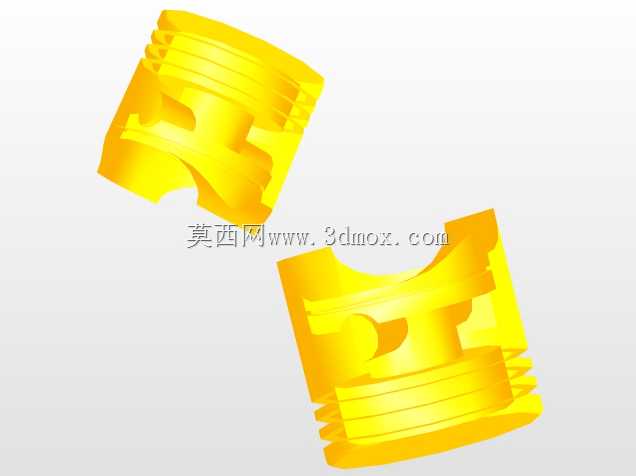

活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其三维结构设计需要兼顾热负荷承载、往复运动精度、密封配合要求等多重工程约束。从实际应用场景来看，这类活塞广泛适配小排量通用汽油机、摩托车发动机以及小型农用动力机械，在缸体内完成进气、压缩、做功、排气四个冲程的往复动作，顶部直接承接燃烧室爆燃产生的高压燃气推力，通过活塞销将作用力传递给连杆，最终转化为曲轴的旋转扭矩输出。

设计过程中首先要明确安装边界约束，活塞裙部的外圆尺寸需要与对应缸径保持严格的配合公差，通常裙部会设计成微椭圆结构，抵消工作状态下热膨胀带来的尺寸形变，避免冷态敲缸、热态拉缸的故障出现。活塞头部的环槽结构是密封功能的核心载体，多道环槽分别适配气环与油环，气环负责封堵燃烧室高压燃气，防止缸压泄漏影响动力输出，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室造成积碳与异常烧机油问题。

从结构特性来看，活塞内部的销座部位需要做加强筋过渡处理，因为活塞销传递的冲击力会集中在销座与活塞本体的连接区域，合理的圆角过渡与壁厚设计能够分散应力集中点，避免高频往复运动下出现疲劳裂纹。活塞顶部的型面设计需要匹配对应燃烧室的气流组织要求，合理的凹坑造型能够引导进气涡流形成，提升油气混合均匀度，优化燃烧效率降低排放表现。

建模过程中需要重点关注各特征的工艺可行性，比如环槽的边角需要设计微小退刀槽适配机加工工序，裙部的减重腔设计要在保证结构强度的前提下尽可能降低活塞整体质量，减少往复运动惯性力，降低曲轴连杆机构的运转负荷。所有配合面的尺寸公差需要在建模阶段就预留合理的加工余量，同时要考虑热态工作下的材料膨胀系数，确保常温装配与高温工作状态下都能保持合理的配合间隙。这类活塞的安装需要匹配对应尺寸的活塞销、卡簧以及活塞环组件，装配时需要注意环口的错位角度，避免环口对齐造成密封失效。
