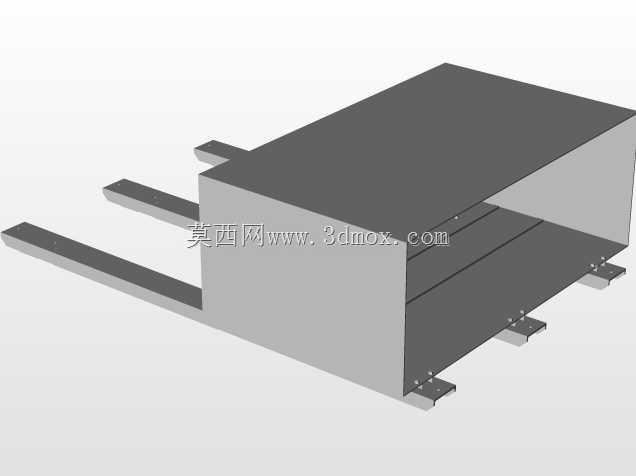

长条式多仓位电池承载固定盒结构

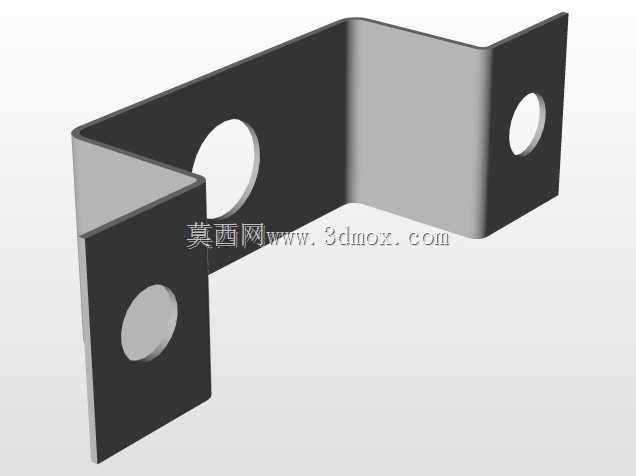

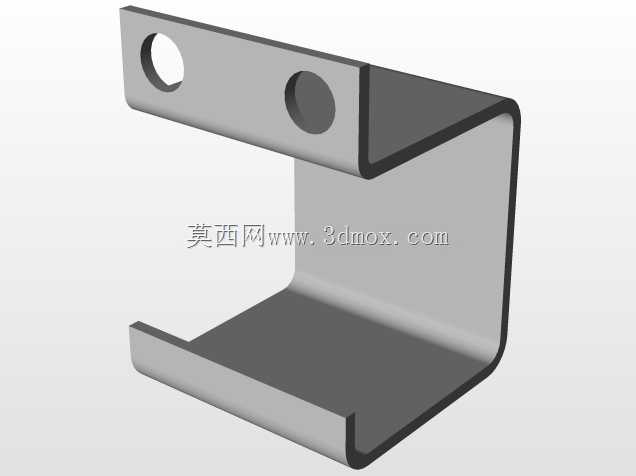

这类长条式多仓位电池盒，多应用在多节串联供电的小型电气设备、便携检测仪器、分布式传感节点供电模组中，核心作用是为柱状或薄片状电池提供稳定的安装限位，避免设备在移动、振动工况下电池出现移位、电极接触不良的问题。从结构设计来看，整体采用长条形薄板作为主体承载基底，沿长度方向均匀开设多个镂空仓位，每个仓位的轮廓与对应电池的外形做适配性贴合，仓位边缘预留0.1-0.2mm的安装间隙，既方便电池快速装入，又能通过侧边的限位凸棱限制电池的横向窜动。基底中部设置凸起的定位卡座，卡座上预留电极接触片的安装槽位，安装时接触片可直接卡入槽位无需额外打胶固定，卡座两侧的挡边高度刚好覆盖电池侧部1/3的位置，既不会遮挡电池标识影响运维时的型号核对，又能提供足够的侧向支撑力。设计过程中优先考虑了安装边界的适配性，整体厚度控制在8mm以内，长度可根据搭载电池的数量灵活调整，宽度方向比单节电池的最大外径宽2mm，可直接嵌入设备外壳预设的狭长安装槽内，基底两端预留两个直径2mm的安装孔，可通过M2自攻螺丝与设备壳体锁紧固定，不需要额外设计转接支架。在实际工况适配方面，镂空式的仓位设计一方面能减轻整体结构重量，相比封闭式电池盒减重40%左右，另一方面能给电池工作时提供足够的散热空间，避免多节电池密集排布时热量积聚影响放电效率。仓位之间的连接筋宽度设置为3mm，经过受力校核，在1.5m高度自由跌落的冲击工况下，连接筋不会出现断裂变形，能维持对电池的包裹限位。电极接触区域的卡座做了加厚处理，厚度比基底板材厚2mm，可承受电极弹片反复按压产生的应力，长期使用不会出现卡座开裂导致的接触松脱问题。这类结构在建模时需要重点关注仓位轮廓的公差匹配，若仓位尺寸偏小会导致电池装入困难，尺寸偏大则会出现电池晃动的问题，同时要注意安装孔的位置度公差，控制在0.05mm以内，避免批量装配时出现孔位错位无法锁付的情况。另外，结构边缘全部做了R0.5mm的圆角处理，既避免装配时划伤操作人员手部，也能减少应力集中点，提升结构的抗疲劳强度，适配长期反复更换电池的使用场景。
