桌面级三轴微型数控加工设备

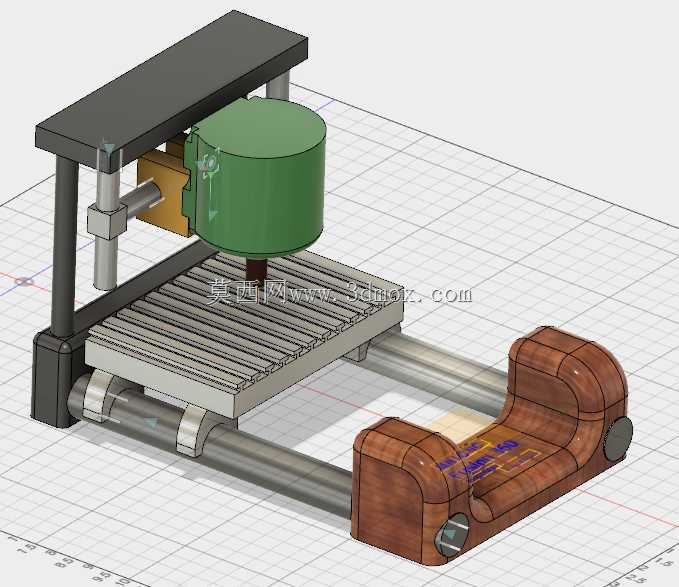

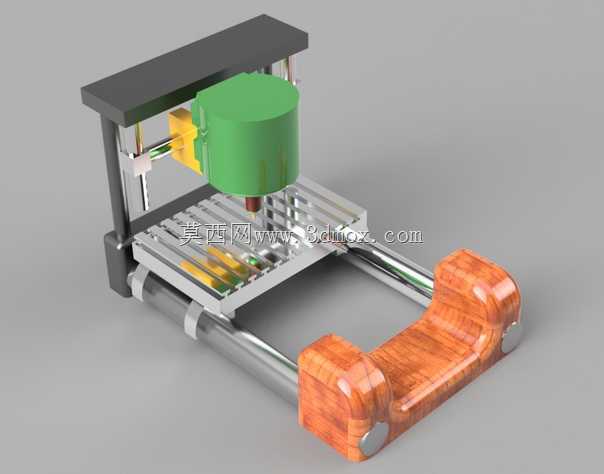

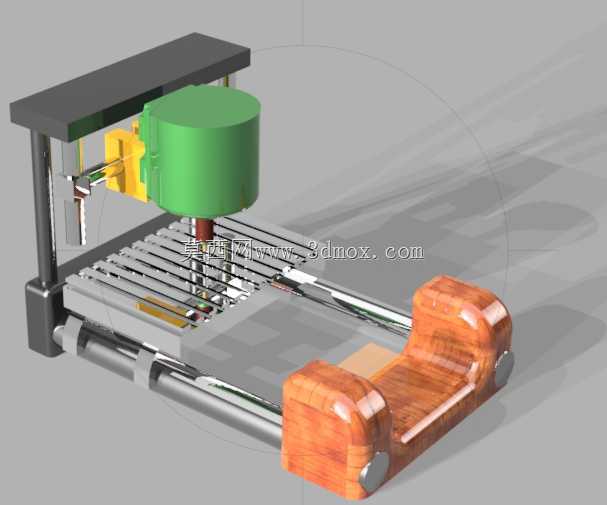

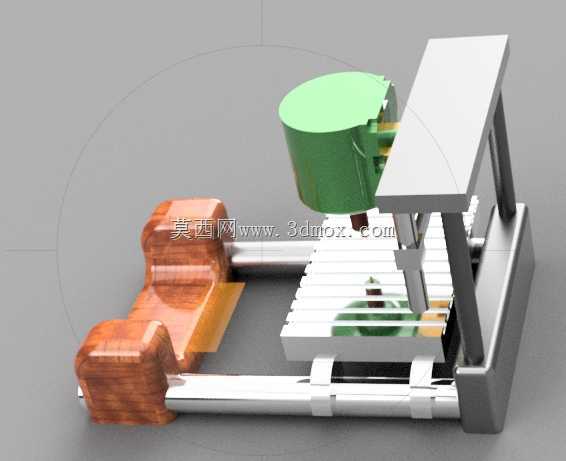

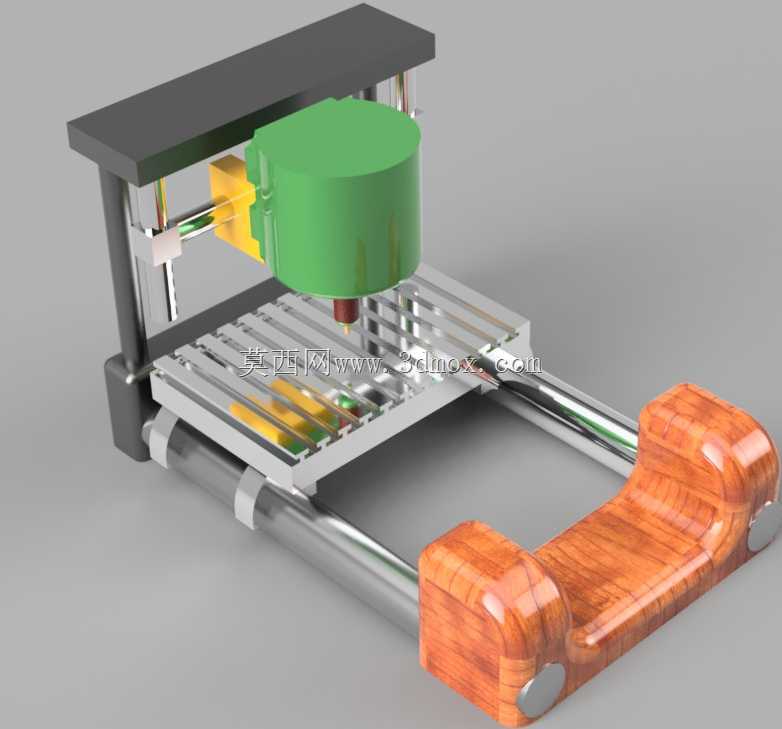

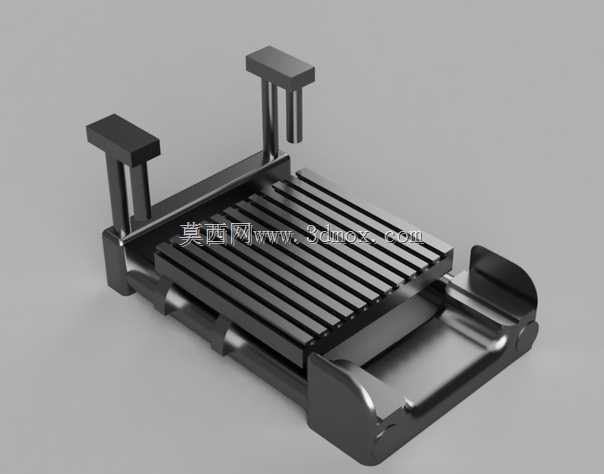

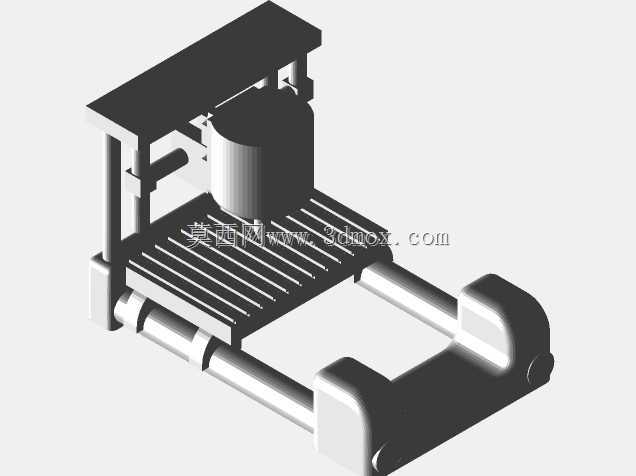

这款微型三轴数控加工设备的整体结构采用龙门动梁式布局，Z轴主轴组件沿横梁做横向进给，工作台沿床身导轨做纵向进给，整体占地边界控制在桌面级设备的常规尺寸范围内，不需要专门的设备基础，普通防静电工作台或者实木工作台即可承载安装，安装时只需保证台面平面度误差在每米0.1毫米以内，预留出后侧电控走线与左右侧操作维护的空间即可。从实际应用场景来看，这类设备主要面向个人创客、小型手板工作室、院校机械实训实验室，用来完成软金属、工程塑料、代木、蜡模等低硬度材料的小尺寸零件铣削、钻孔、倒角、刻字加工，也可以用来完成小型工艺品的浮雕加工、PCB电路板的原型铣制，不适合承担钢件等硬金属的重切削加工。主轴部分采用高速风冷主轴单元，搭配对应的夹头可以装夹不同直径的立铣刀、钻头、刻刀，主轴的轴向进给行程可以覆盖常规小型零件的加工深度需求，进给传动采用直线光轴搭配丝杠的组合，既控制了整体制造成本，也能保证低速进给时的运动平顺性，两侧的支撑座采用一体式块状结构，直接固定在床身底座上，保证龙门框架的整体刚性，减少切削过程中的共振。床身的工作台面采用T型槽结构设计，可以直接用压板或者简易平口钳装夹工件，工件的最大装夹尺寸受限于X、Y轴的有效行程，加工时需要提前核对工件的外形尺寸，避免超程碰撞。设备的两侧设计有木质扶手结构，一方面方便设备整体搬运移位，另一方面也可以作为临时的工具放置位，拿取扳手、量具的时候更加顺手。从设计思路上看，这款设备没有盲目追求大行程和高刚性，而是在加工能力、设备体积、使用门槛三者之间做了平衡，所有的传动部件都做了外露可视化设计，日常维护的时候可以直接观察导轨、丝杠的润滑状态和磨损情况，不需要拆解大量外罩，对于想要学习数控设备结构、调试基础G代码的从业者来说，也可以直观看到每个轴的运动逻辑，快速理解三轴机床的坐标关系。电控部分可以布置在床身底座的后侧空腔内，走线沿龙门立柱内侧固定，避免加工过程中切屑、切削液飞溅到线缆上，整体的装配逻辑简单，大部分零部件都采用标准件，备件替换的成本很低，不需要专用的大型吊装设备，两个人配合即可完成整机的组装和移位。
