手动摇杆式回转调节机械执行机构

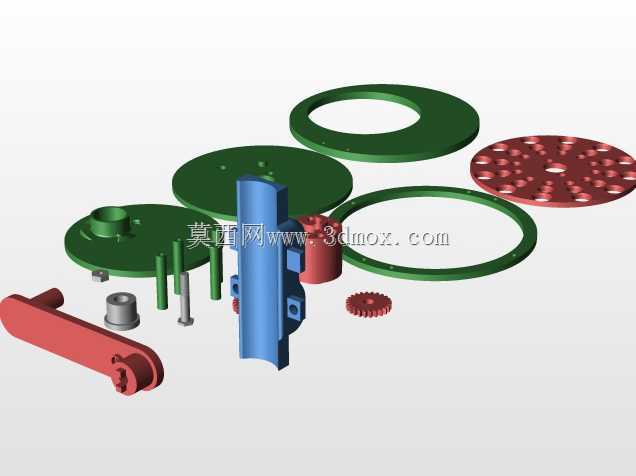

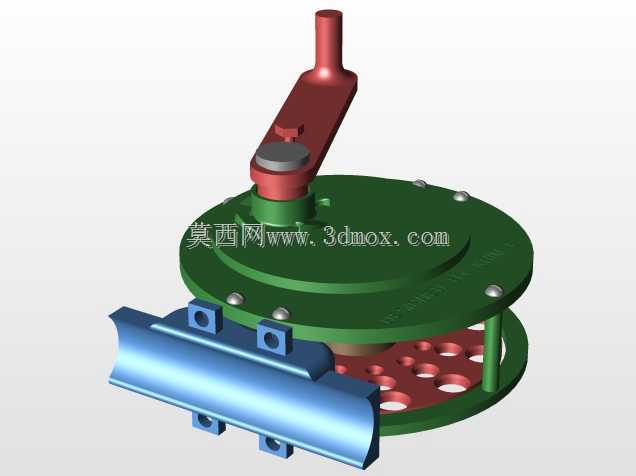

　　该手动摇杆式回转调节执行机构，主要应用于中小载荷工况下的工位角度调整、管路通断切换、工装夹具定位等场景，常见于小型生产流水线的手动工位、实验室测试设备、户外小型作业装置的调节端，无需外接动力源即可完成角度锁定与调节，适配无供电、防爆要求高、操作频次较低的作业环境，相比电动调节结构具备成本低、维护简单、抗干扰能力强的优势。从功能特性来看，该机构通过顶部红色摇杆的手动扳动，带动内部回转支承结构转动，可实现0-360度范围内的任意角度调节，底部带孔的红色转盘为输出端，可通过螺栓连接待调节的负载部件，侧面蓝色的安装基座为整个机构的固定载体，基座上预留的多组安装孔可直接与设备机架、安装台面完成刚性连接，

　　绿色的上下两层壳体为内部传动结构提供防护，同时内置的阻尼与定位结构可保证调节到位后不会出现自行回转的问题，操作时扳动摇杆的力矩经过内部传动副放大后传递到输出转盘，操作人员仅需施加较小的力即可带动中等载荷完成角度调整。设计过程中优先考虑了手动操作的人机工程与结构可靠性，摇杆的握持段做了圆柱加粗处理，表面无尖锐棱角，长时间操作不易产生硌手的问题，摇杆与回转轴的连接位置设置了限位台阶，避免操作时摇杆出现轴向窜动；上下两层绿色壳体采用法兰式螺栓连接，边缘均匀布置的紧固螺钉可保证壳体连接的密封性，防止车间内的粉尘、切削液进入内部传动腔，延长内部结构的维护周期；侧面的蓝色安装基座采用一体化铣削成型，安装孔的位置度公差控制在0.1mm以内，

　　可保证机构安装后输出轴的回转中心与安装基准的垂直度要求，避免带载转动时出现卡滞。外形尺寸方面，整个机构的最大回转直径为180mm，不含摇杆的整体高度为120mm，摇杆扳动到最高位置时的整体高度为220mm，安装基座的横向跨度为160mm，安装孔的中心距为120mm，适配M8规格的安装螺栓，输出转盘上的安装孔为均匀布置的通孔，可适配不同规格的负载连接法兰，安装时需要预留至少240mm的上部操作空间，保证摇杆可以完成全周扳动无干涉，侧面需要预留30mm的安装操作空间用于紧固安装螺栓。结构设计上，内部采用了蜗轮蜗杆式的传动自锁结构，当摇杆停止施力时，传动副的自锁特性可直接锁定输出端的角度，无需额外设置锁止销或者锁紧手柄，简化了操作流程；

　　输出转盘上的镂空孔一方面减轻了整体结构的重量，另一方面可作为角度调节的刻度观察位，配合壳体上的标记线可快速识别当前调节的角度值；壳体与回转轴的配合位置设置了耐磨衬套，长期使用出现磨损后可直接更换衬套，无需更换整个壳体部件，降低了后期维护成本。实际应用中，该机构可直接替换同尺寸的电动回转台，在不需要频繁自动调节的工位上使用，可大幅降低设备的制造成本，同时避免了电气元件在潮湿、多粉尘环境下容易失效的问题；安装时需要保证安装基准面的平面度不大于0.05mm，避免安装后壳体出现变形导致内部传动卡滞，负载连接时需要保证负载的重心尽量与回转轴中心重合，避免偏载过大导致内部传动副磨损加快。
