RC喷气发动机用扩散器结构设计

在小型RC喷气动力系统的设计迭代中，扩散器作为压气机段与燃烧室之间的核心气动衔接部件，其结构合理性直接决定整台动力单元的效率输出与运行稳定性。这类小型扩散器的应用场景集中在航模级涡喷发动机、小型试验型喷气动力装置上，核心作用是将压气机叶轮输出的高速气流完成减速扩压，把气流的动能高效转化为压力势能，同时梳理气流流向，让进入燃烧室的气流保持均匀的压力与流速分布，避免因气流紊流导致的燃烧不稳定、推力波动甚至喘振问题。

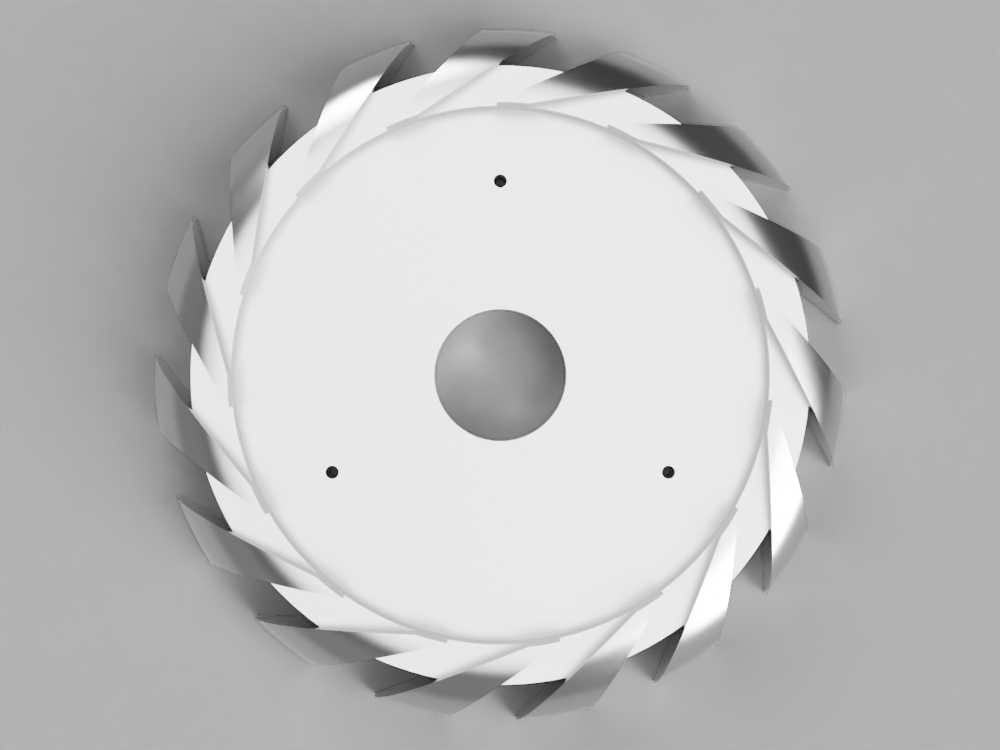

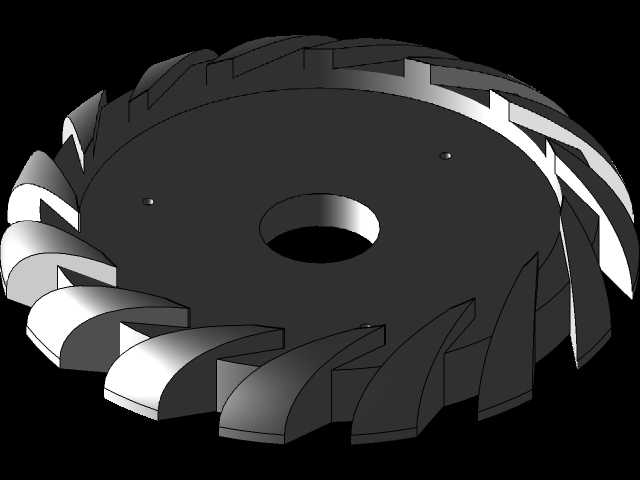

从结构设计逻辑来看，该扩散器采用径向-轴向组合式的叶片布局，周向均匀分布的弯曲叶片是实现气动功能的核心结构，叶片的型线设计需要匹配前端压气机叶轮的出口气流角，确保气流进入叶片流道时不会产生过大的冲击损失。叶片前缘做了小圆角过渡处理，能降低来流冲击带来的能量损耗，尾缘则做了减薄设计，减少气流流出时的尾迹涡流损失。中心的通孔为安装定位孔，用于与发动机的中心轴系配合定位，端面上的三个小孔为周向固定孔，用于将扩散器与相邻的机匣、燃烧室前端部件完成锁固，避免高转速工况下部件出现周向窜动。

在安装边界的考量上，该扩散器的轴向厚度需要匹配压气机叶轮出口与燃烧室入口之间的轴向间距，外径尺寸要与发动机机匣的内壁直径保持小间隙配合，间隙过大会导致气流从外缘泄漏，降低扩压效率，间隙过小则可能在热态工况下因为部件热膨胀出现刮蹭，损坏叶片结构。叶片的流道截面沿气流方向逐渐扩大，这一设计是实现减速扩压的关键，流道的扩张角度需要控制在合理范围内，角度过大会导致气流在流道内出现分离，形成局部涡流，反而提升流动损失，角度过小则会导致扩散器轴向尺寸过大，增加整台发动机的重量与轴向长度，不符合RC动力单元轻量化、紧凑化的设计要求。

实际装配过程中，扩散器的端面平面度需要严格控制，确保与相邻部件贴合后不会出现气流泄漏，叶片的表面粗糙度也会直接影响流动效率，加工或打印成型后需要对叶片表面做光滑处理，减少气流与壁面之间的摩擦损失。这类小型扩散器的设计不需要照搬大型涡喷发动机的复杂可调叶片结构，因为RC级动力的工况区间相对集中，固定叶片型线即可覆盖常用的推力输出区间，同时固定结构的可靠性更高，更适合小型动力装置的使用与维护需求。在做三维建模时，需要优先保证叶片型线的连续性，周向阵列的角度误差要控制在极小范围内，避免因为叶片分布不均导致的气流周向压力不均，进而引发发动机运行时的振动问题。
