格兰富循环阀内嵌式安装结构设计

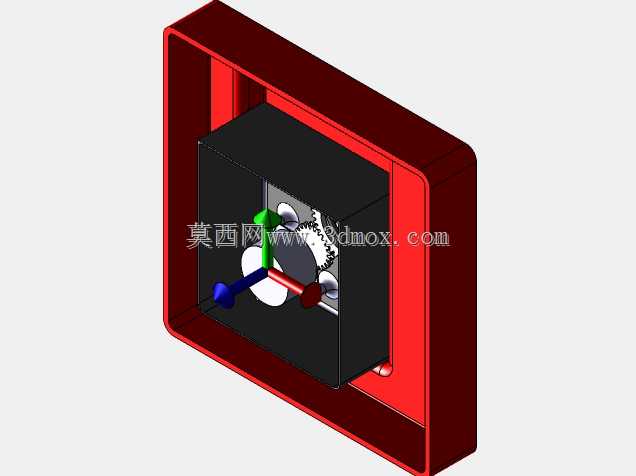

这款循环阀的结构设计，最初是针对闭式循环流体管路的工况做的适配，日常在暖通循环系统、工业冷却回路、小型工艺流体循环管路里都能见到这类阀件的身影，核心作用是管控循环回路内的流体通断、调节支路流量分配，避免循环管路出现局部滞流、压差失衡的问题。从结构布局来看，阀件采用了方形内嵌式的安装框架，区别于常规外接法兰式的阀件结构，这种嵌入式的设计可以直接集成到阀组集成块或者管路预制模块的安装槽内，安装时不需要额外预留两侧的法兰操作空间，能大幅压缩阀组整体的占用体积，对于集成度要求高的紧凑型循环管路系统来说，这种结构能有效减少管路排布的冗余空间。阀件内部的流道做了圆弧过渡处理，没有直角突变的流道结构，能降低流体流经阀件时的局部阻力损失，减少循环泵的输出负载，在长期连续运行的循环工况下，这种流道设计也能减少流道内壁的杂质沉积，降低阀件卡滞的故障概率。操作端的结构做了多向适配，三个不同色标的操作端分别对应通断控制、流量微调、压差泄放的功能，日常运维时不需要额外拆卸阀件周边的管路，就能直接完成参数调整和状态检查。安装边界上，方形框架的外轮廓做了定位止口设计，嵌入安装槽后可以直接通过周边的固定孔完成锁附，不需要额外做同轴度找正，安装公差容忍度更高，即使是预制模块化的管路组装，也能快速完成对位安装，不会出现因为安装错位导致的密封面渗漏问题。密封结构采用了端面静密封加阀芯动密封的组合设计，静密封面贴合在安装框架的内侧端面，嵌入安装后靠框架的压紧力就能实现可靠密封，动密封件采用低摩擦阻力的材质，长期调节操作也不会出现密封磨损导致的内漏问题。在实际工况适配中，这款阀件可以适配不同温度范围的循环流体，内部阀芯的行程做了限位设计，调节时不会出现过位导致的阀芯脱落问题，流量调节的线性度较好，在支路流量平衡调整时，可以精准控制各支路的流量分配，避免出现近端支路流量过大、远端支路流量不足的循环失衡问题。
