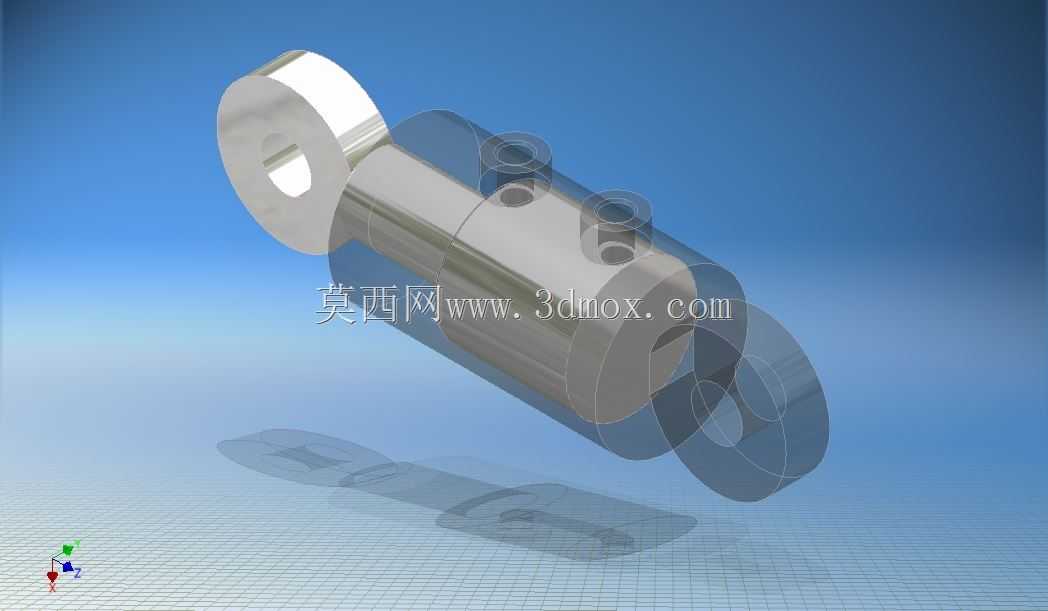

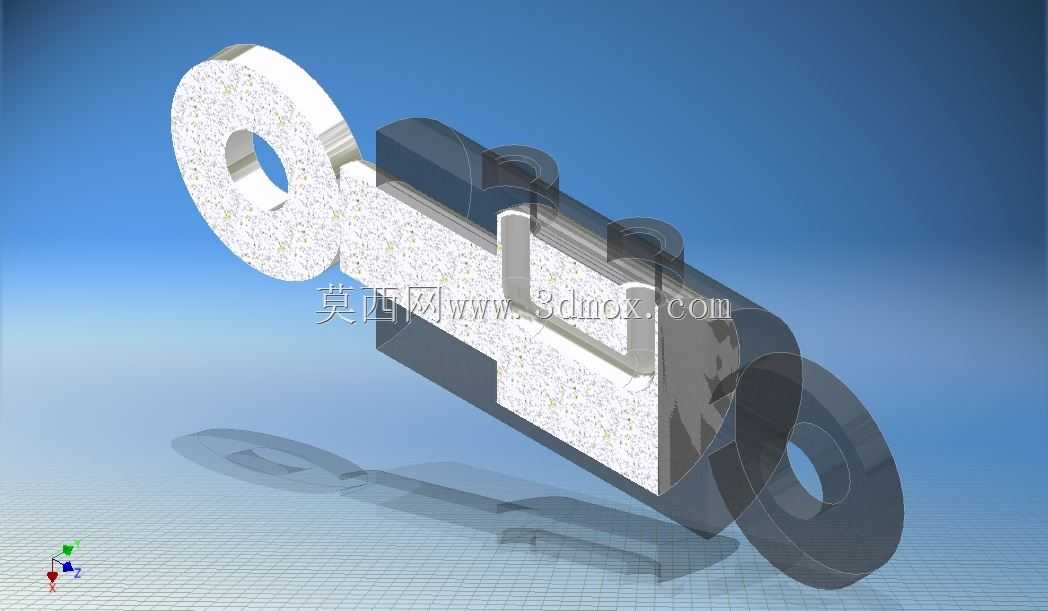

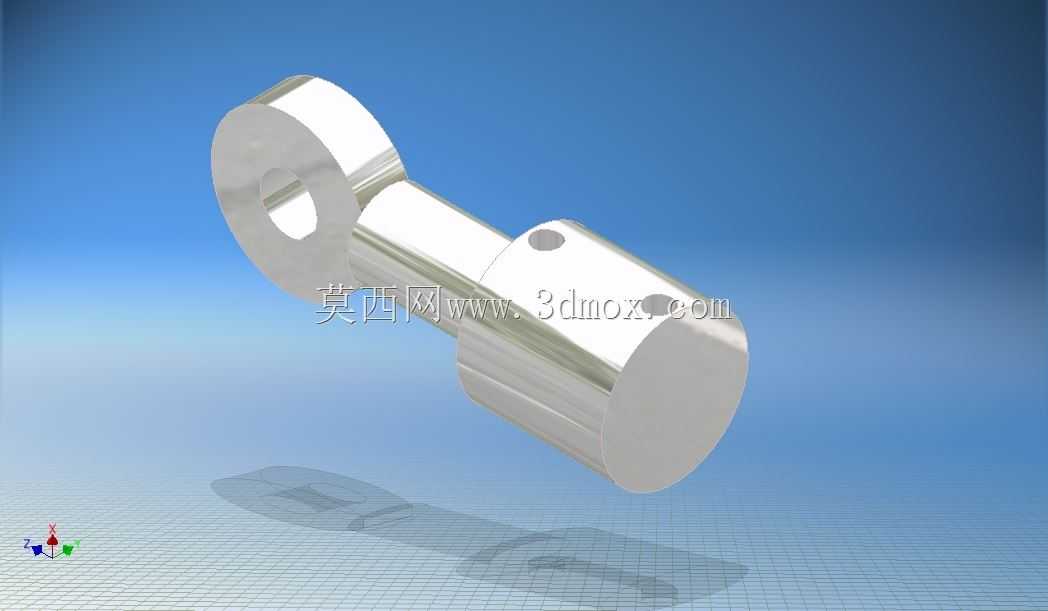

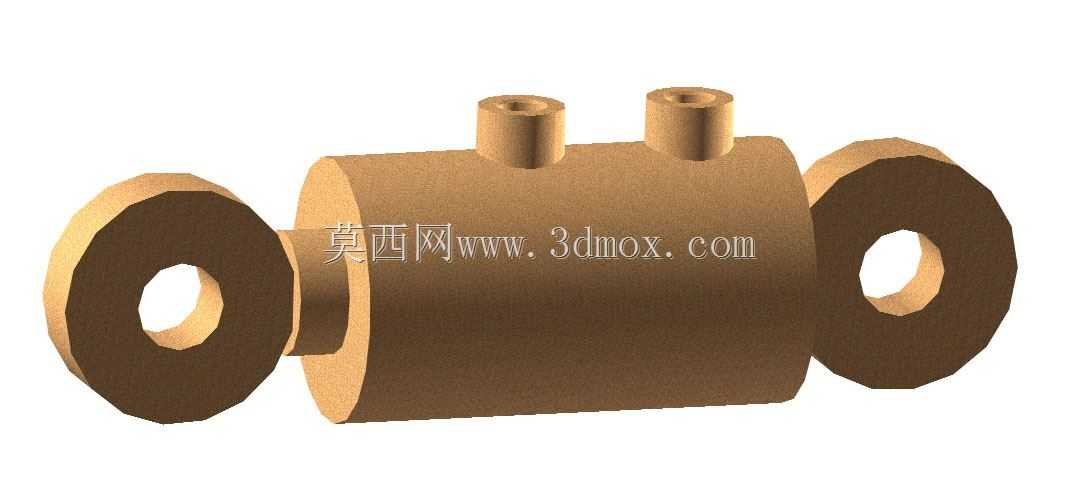

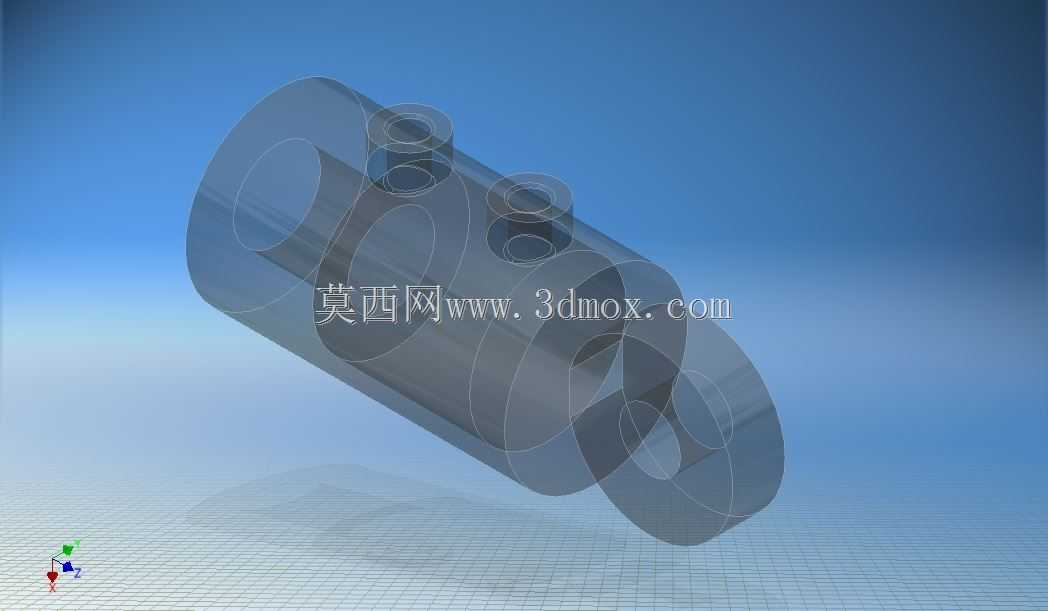

法兰式双油口液压油缸结构

该结构为液压系统中常用的直线执行元件，多用于工程机械、重型机床、冶金设备的负载驱动场景，可将液压油的压力能转换为活塞杆的往复直线机械能，完成举升、夹紧、推拉、位移调节等实际作业动作。从结构设计来看，主体采用圆柱形缸筒作为承压容腔，两端配置带通孔的法兰连接结构，安装时可通过法兰盘上的螺栓孔与设备安装位直接锁紧固定，相比螺纹连接、拉杆连接的油缸结构，法兰式连接的抗偏载能力更强，能承受更大的径向负载与冲击载荷，适合重载、高频动作的工况使用。缸筒顶部设置两个独立油口，分别对应无杆腔与有杆腔的进出油通路，油口采用标准内螺纹接口，可直接与液压系统的高压油管对接，两个油口的间距经过适配设计，避免油管安装时出现干涉，同时油口根部做了加厚处理，降低油压波动带来的应力集中风险。设计过程中优先考虑了安装边界的适配性，两端法兰的外圆尺寸、通孔中心距、缸筒外径都遵循通用液压元件的安装尺寸规范，可直接替换同规格的常规法兰油缸，无需对原有设备的安装位做二次改造。缸筒内壁的设计精度要求较高，建模时预留了密封件的安装槽位，可适配格莱圈、斯特封等常用液压密封件，保证高压工况下的容腔密封性，减少内泄风险。两端法兰与缸筒的连接部位做了过渡圆角处理，避免应力集中导致的缸筒开裂问题，法兰盘的厚度经过载荷校核，能承受额定压力下的轴向推力，不会出现法兰变形导致的密封失效问题。在实际选型应用中，该结构可根据系统压力、负载行程、安装空间调整缸筒长度、活塞杆直径、法兰通孔规格，建模时各特征参数化设置，方便设计人员快速修改适配不同工况需求。油口的位置设置在缸筒顶部侧面，既避免了活塞杆伸缩时与油管发生剐蹭，也方便现场安装时的油管排布，减少管路弯折带来的压力损失。整体结构没有多余的冗余设计，所有特征都服务于承压、安装、油路连通的核心功能，外形规整，建模时的特征逻辑清晰，从缸筒拉伸、法兰附加、油口凸台拉伸到接口螺纹修饰，每一步建模顺序都符合实际加工的工艺顺序，方便后续导出工程图用于生产加工。
