500升立式隔膜式液压蓄能器结构设计

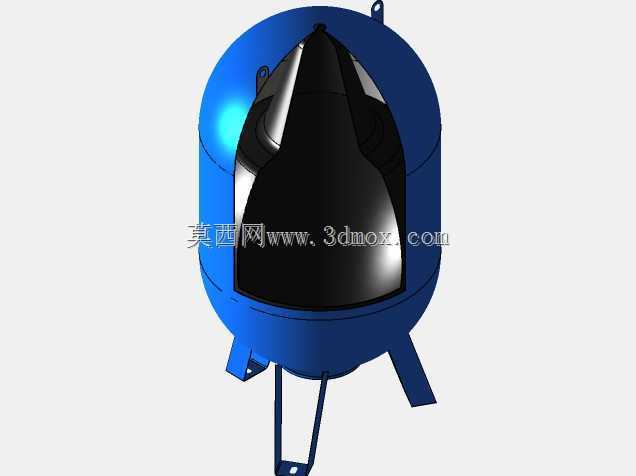

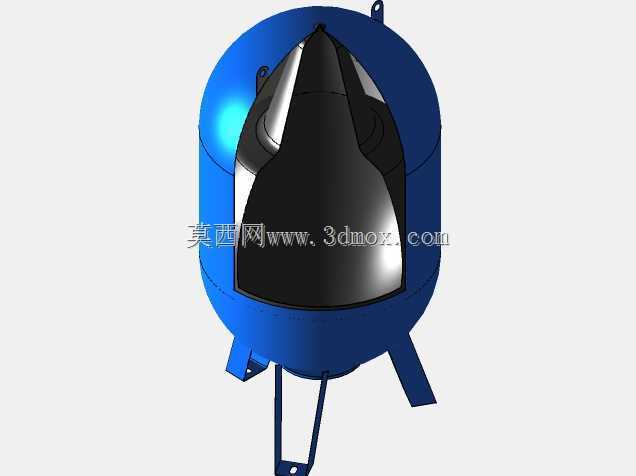

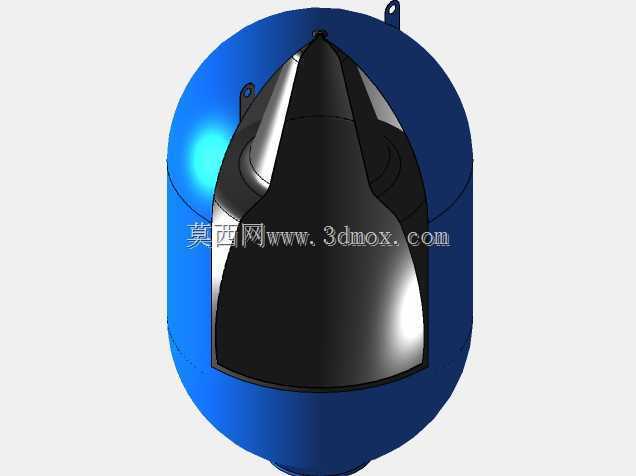

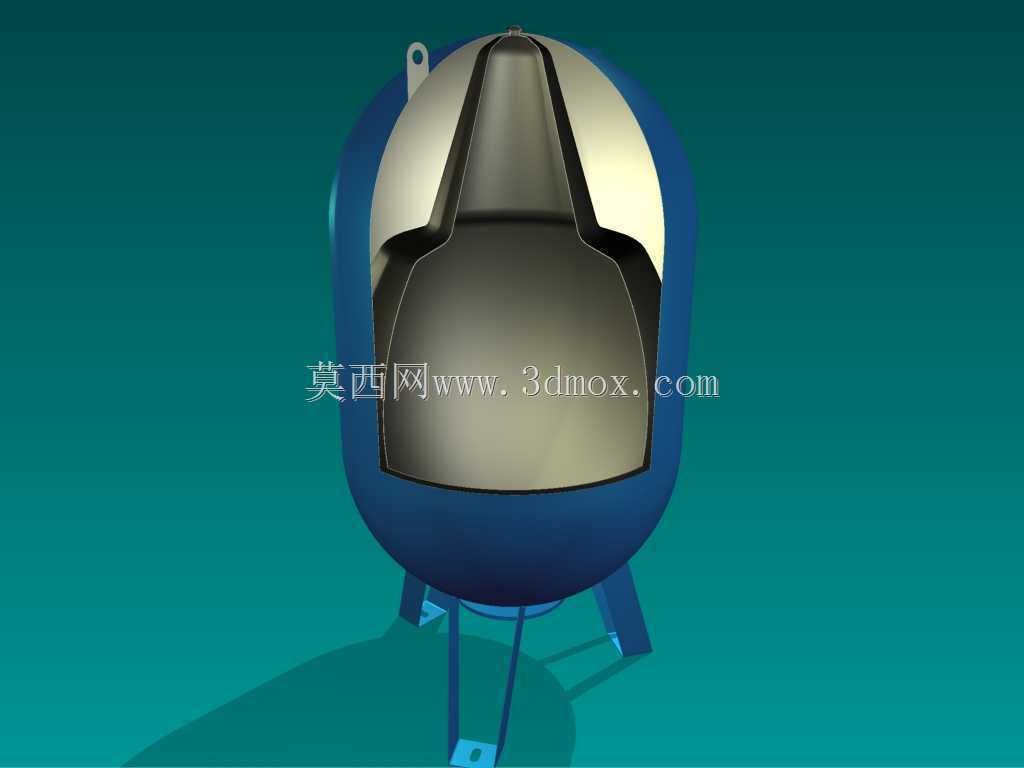

在重型液压系统的实际工况里，这类500升规格的蓄能器往往承担着多维度的功能角色，既可以在系统低负载时段储存液压泵输出的多余压力能，在执行机构瞬时大流量需求时快速释放补油，避免主泵长期处于高负荷溢流状态造成的能耗浪费与油温升高，也能在管路出现压力冲击、水锤效应时吸收瞬时峰值压力，保护管路接头、阀组与密封件不受冲击损坏，还能在系统出现短时失压故障时提供应急动力源，完成关键执行机构的安全复位动作，避免设备带载停机引发的生产事故或安全隐患。从结构设计思路来看，该蓄能器采用立式支腿支撑结构，罐体主体为椭球形封头拼接的承压壳体，顶部设置吊装吊耳方便现场安装转运，内部的隔膜结构将气腔与油腔完全隔离，相比活塞式蓄能器不存在活塞密封件的磨损泄漏问题，响应速度更快，对液压油的清洁度敏感度更低，适合矿山设备、大型压机、冶金液压站这类工况波动大、维护间隔长的应用场景。设计时首先要考虑安装边界的约束，三个支腿的安装孔位需要匹配现场预埋的地脚螺栓分布，支腿高度预留出底部排油口、检修阀的操作空间，罐体整体外径要满足周边管路、阀组的安装避让距离，顶部的充气嘴位置要预留气压检测、充氮操作的作业空间，避免后期维护时出现操作空间不足的问题。壳体的壁厚设计需要匹配额定工作压力下的强度要求，结合材料的屈服强度、焊接系数做应力校核，椭球形封头的曲率设计要兼顾承压能力与内部隔膜的变形行程，避免隔膜在充压、释压过程中贴附罐体内壁造成局部磨损，气腔侧的预充压力需要根据系统实际工作压力区间设置，通常为系统最低工作压力的七成左右，保证蓄能器在整个工作循环内都能有效参与能量调节。进出油口的通径设计要匹配最大瞬时释油流量，避免通径过小造成油液流速过高引发的局部压降与气蚀问题，支腿与罐体的连接位置要做加强筋结构，承受满液状态下的整体重量与系统运行时的管路振动载荷，避免长期振动引发的焊缝疲劳开裂。
