时产30立方反渗透水处理成套装置结构

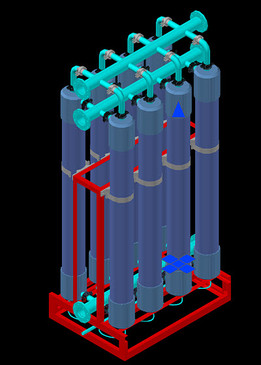

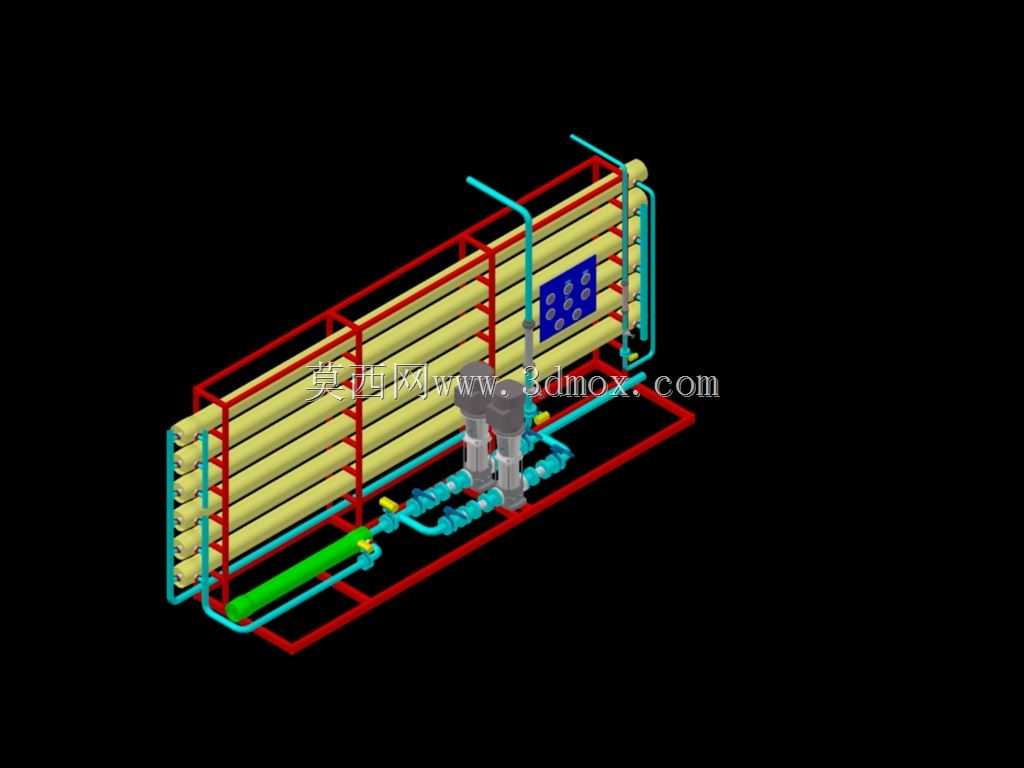

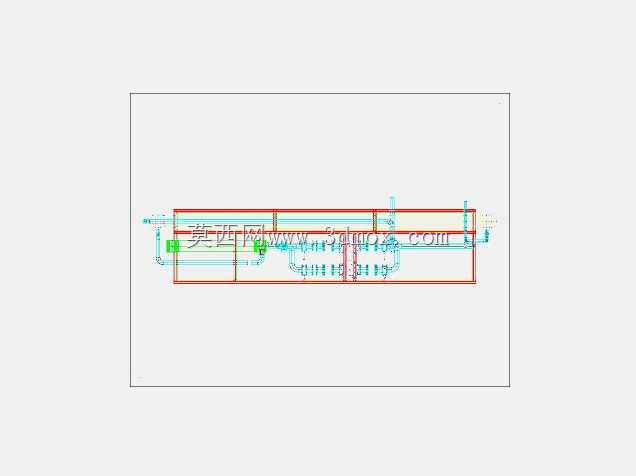

这套反渗透水处理装置的三维结构，完整还原了时产30立方规模净水系统的实体布局，在工业纯水制备、中水回用、饮用水深度净化场景中，这类规模的设备通常适配中小型生产企业供水、商用集中供水、工业循环水补给水处理等工况，核心作用是通过反渗透膜的筛分效应，脱除水体中的盐分、胶体、微生物、有机物等杂质，产出符合不同水质标准的净化水。从结构设计逻辑来看，整套装置采用撬装式集成布局，所有核心部件全部整合在统一的碳钢焊接机架上，机架采用矩形钢管拼焊成型，底部预留了叉车孔位与地脚螺栓安装孔，既满足整机组装后短途转运的吊装、叉装需求，也能在现场安装时快速调平固定，无需额外搭建复杂的设备基础，大幅压缩现场施工的周期。膜组件部分采用卧式分层排布，多支反渗透膜壳沿机架长度方向平行布置，分层固定在机架的横向支撑梁上，这种排布方式一方面能最大化利用机架的竖向空间，缩小整套设备的占地投影面积，另一方面也能让每支膜壳的进水、浓水、纯水接口保持统一的朝向，方便管路连接与后期的膜元件更换维护。膜架侧边预留了足够的操作检修空间，运维人员可以顺畅完成膜壳端盖拆卸、膜元件抽换等常规操作，不会被周边管路干涉。高压泵作为系统的核心动力部件，布置在机架前端靠近进水端的位置，进出口通过法兰与高低压管路连接，泵体底部设置了独立的减震安装座，能降低设备运行时的振动传递，避免管路连接处因为长期振动出现渗漏。管路系统采用不同颜色做介质区分，蓝色管路对应低压进水、纯水输送路径，青绿色管路对应高压进水、浓水回流路径，管路走向沿机架型材边缘排布，通过管卡固定在机架上，弯头、三通等管件的选型完全匹配管路通径，尽可能降低管路沿程阻力，同时避免出现积液死角，减少停机后的细菌滋生风险。机架端部预留了仪表与控制元件的安装位，可按需布置压力表、流量计、电导率仪等检测元件，方便实时监控系统各段的运行压力、流量与产水水质。整套结构的安装边界经过精准校核，设备周边预留的检修通道宽度满足常规运维操作需求，外接管路的接口全部集中布置在设备侧端，现场安装时只需对接进出水总管与供电线路即可完成调试，大幅降低现场安装的配管工作量。在建模过程中，所有部件的装配关系完全参照实体设备的安装逻辑，膜壳与机架的固定卡扣、泵体的安装螺栓孔位、管路的连接法兰尺寸都做了等比例还原，能直接用于设备的布局方案评审、安装干涉检查、运维培训演示等场景，也能作为同规模水处理设备改型设计的参考基础，帮助设计人员快速调整膜组件数量、管路走向，适配不同产水量、不同水质要求的项目需求。
