农田灌溉系统主供水增压泵站结构设计

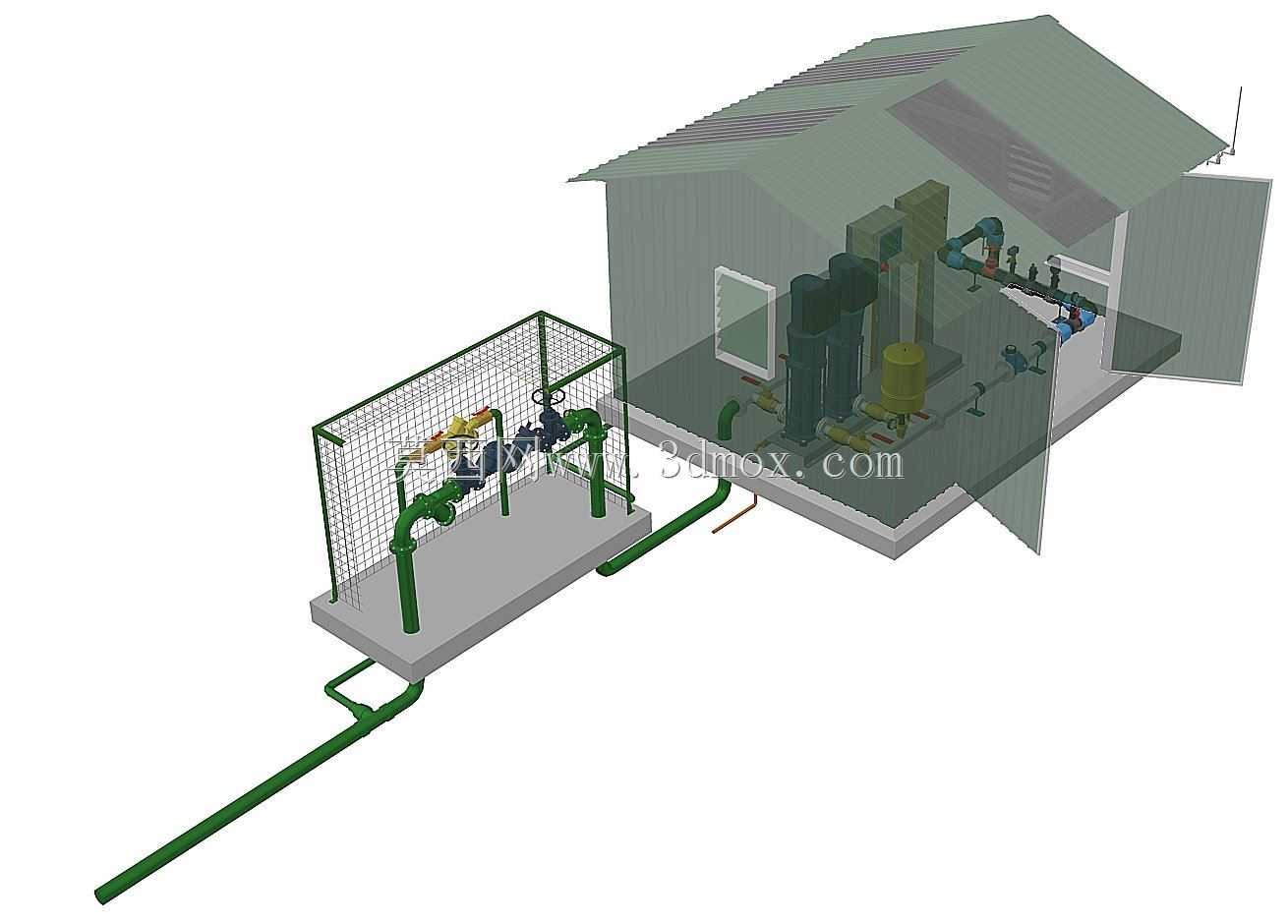

这套增压供水设施主要面向连片农田灌区、规模化经济作物种植基地的输水场景搭建，解决长距离输水、地形起伏带来的末端水压不足问题，保障滴灌、喷灌系统的稳定工作压力，避免因水压波动导致的灌溉不均、喷头雾化效果差等实际生产问题。从结构布局来看，整套设施分为室外管网接驳区与室内主机区两个部分，室外区域设置带安全防护围网的阀组平台，平台采用混凝土现浇基础预留地脚安装位，围网高度满足户外设备安全防护要求，避免无关人员误操作阀组，进水管与出水总管均采用地埋敷设方式，管道转弯处设置混凝土支墩抵消管路水锤带来的轴向推力，阀组平台预留检修操作空间，方便日常启闭、流量调节作业。室内主机区采用轻钢结构彩钢房作为防护壳体，房体设置通风百叶与检修门，内部集成增压泵组、过滤装置、管路阀件与压力检测组件，泵组采用成排布置方式，设备之间预留足够的检修通道，满足日常运维时的部件拆装、巡检作业需求，进出口管路均设置软连接结构，抵消泵组运行时的振动传递，避免管路连接处出现渗漏问题。设计过程中优先考虑户外长期运行的可靠性，管路走向尽量减少弯头数量降低沿程阻力损失，阀组位置设置在操作高度适宜的区域，无需登高即可完成启闭操作，设备基础的标高高于室外地面，避免雨季积水浸泡设备底座。安装边界方面，室外接驳区的围网距离管道法兰接口预留足够的扳手操作空间，地埋管道的埋深满足当地冻土层深度要求，防止冬季低温冻裂管路，室内房体的门洞尺寸满足最大单台设备的进出需求，无需额外拆解设备即可完成整机更换。整套结构的管路连接均采用法兰对接形式，密封面适配常规输水工况的密封垫片，压力等级匹配灌区最大输水压力要求，泵组的进出口管路设置变径接头，避免管路通径突变带来的局部阻力损失，旁通管路的设置可在单台泵维护时不中断整体供水，保障灌溉作业的连续性。
