电梯液压系统三螺杆泵主体结构

在电梯液压动力回路的搭建中，液压油的稳定输送直接决定了轿厢升降的平顺性与运行可靠性，这款三螺杆泵主体正是为这类液压输送场景开发的核心动力部件。从实际应用来看，这类螺杆泵常被集成在电梯的液压动力单元内，负责为整套液压系统提供压力稳定、流量均匀的液压油输出，相比齿轮泵等其他容积式泵，它的输出脉动更小，运行噪音更低，完全适配电梯运行对平稳性的严苛要求。

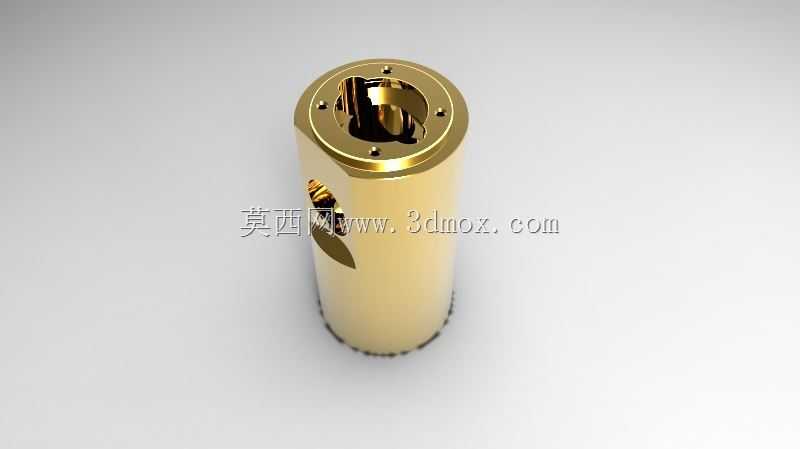

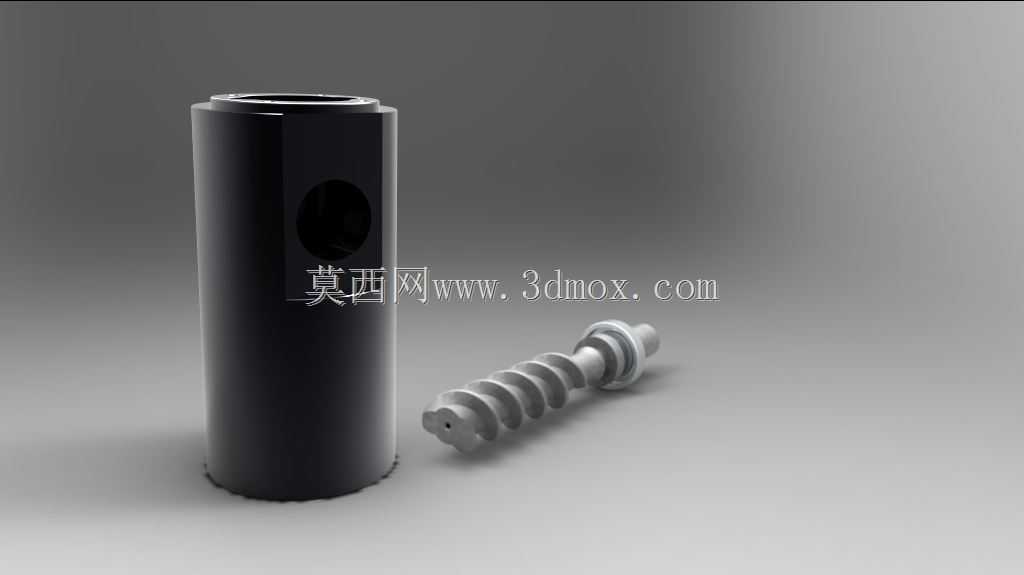

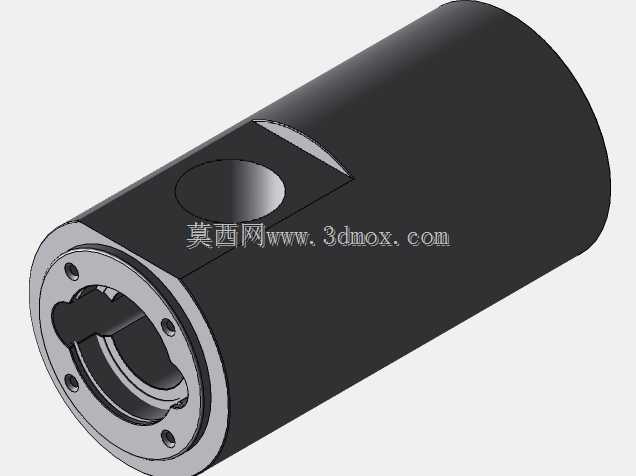

从结构设计思路来看，整个泵体采用立式圆柱壳体作为主体承载结构，壳体侧面开设径向通油口，用于液压油的吸入或排出，顶部预留的同轴接口用于和驱动端、密封组件完成装配对接，内部加工有与三根螺杆型线精准匹配的内腔型面，保证螺杆转动时能形成连续密闭的输送容腔。配套的螺杆转子采用对称型线设计，主螺杆与两根从动螺杆的啮合间隙经过严格控制，既保证转动过程中不会出现过度磨损，又能将内部泄漏量控制在允许范围内，确保容积效率满足设计要求。

在安装边界的考量上，圆柱型的泵体外径统一，底部为平整安装端面，可直接垂直固定在液压油箱的安装面板上，不需要额外设计复杂的安装支架，侧面油口的位置经过布局优化，接入液压管路时不会和周边的阀组、滤清器产生干涉。实际选型时需要注意，泵体的轴向长度要和动力单元的安装腔深度匹配，顶部轴伸的尺寸要和联轴器的规格对应，避免出现装配干涉。

从功能特性上看，这款泵体的结构设计充分考虑了液压油输送的实际需求，密闭的容腔结构在输送液压油时不会产生剧烈的压力波动，能避免液压系统出现振动和异响，同时螺杆转动时的摩擦接触面小，长期运行的磨损量更低，使用寿命更长。建模过程中对泵体内腔的型线、螺杆的啮合曲面都做了精准还原，可直接用于液压动力单元的装配干涉检查、管路布局模拟，也能作为同类螺杆泵产品改型设计的参考基础，帮助结构设计人员快速完成方案验证，减少反复打样的成本。
