ABEL EM系列机电隔膜泵结构设计

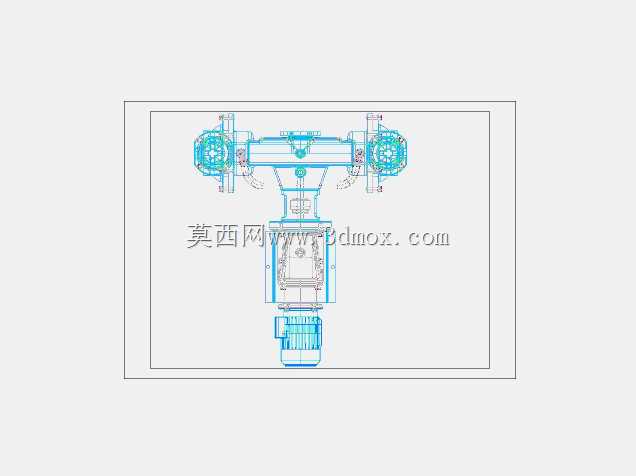

在化工、市政水处理、矿浆输送这类对流体输送有严苛要求的场景里，隔膜泵一直是兼顾输送稳定性与介质兼容性的核心设备，这款ABEL EM系列机电隔膜泵的三维结构，完整还原了设备从动力输入到流体推送的全链路装配关系，能给选型校核、结构改型、安装布局设计提供非常具象的参考。从结构布局来看，这款泵采用对称式双隔膜腔设计，上部的进出液流道集成在泵头主体内，两侧对称布置的隔膜驱动组件通过中间的传动连杆与下部的动力单元连接，动力端采用直联式减速电机布局，电机输出轴直接与传动减速机构对接，省去了额外的皮带传动或联轴器外置结构，大幅压缩了整机的轴向安装尺寸，在空间局促的车间管廊、移动泵站场景下，这种紧凑布局能有效降低安装占位，减少管线弯折带来的流阻损失。设计层面上，这款泵的隔膜驱动机构采用了机械往复式传动结构，不同于气动隔膜泵依赖气源压力驱动的逻辑，机电式结构通过电机带动偏心轮、连杆组件将旋转运动转化为隔膜的往复推拉动作，隔膜的往复行程经过精确校核，既保证单次冲程的介质推送量稳定，又避免隔膜过度拉伸产生疲劳损耗，两侧隔膜腔交替完成吸液、排液动作，让出口管路的流量脉动控制在较低水平，减少后端管路的水锤冲击风险。从安装边界来看，泵体的安装底座位于动力单元下部，预留了标准的地脚螺栓安装孔位，进出液口采用对称式法兰接口设计，接口中心高度、法兰螺栓孔距都匹配通用工业管路标准，不需要额外制作过渡转接件就能直接对接现场工艺管线。泵头部分的隔膜腔采用快拆式压盖结构，日常维护更换隔膜、检查阀组的时候，不需要拆解整体管路和动力单元，只需要松开压盖螺栓就能完成易损件更换，大幅降低运维的停机时间。流道设计上，泵头内部的过流通道做了圆弧过渡处理，没有直角死区，输送含颗粒的浆状介质时不容易出现沉积堵料的问题，隔膜本身采用耐腐耐磨材质，能适配酸碱介质、含固体颗粒的浆料、高粘度流体等多种输送工况，在污水处理的药剂投加、化工车间的腐蚀性介质输送、矿山的尾矿浆输送场景下都能适配。建模过程中完整还原了各部件的装配间隙、密封件的安装槽位、运动部件的行程空间，做运动仿真的时候可以直接验证隔膜往复过程中有没有部件干涉，传动连杆的摆角范围是否在合理区间，对于做泵类产品改型、现场设备布局设计的工程师来说，这个模型能直接用来做安装空间校核、管路对接模拟，省去从零开始测绘建模的时间，也能避免二维图纸理解偏差带来的设计错误。
