立式单缸往复式活塞动力装置结构

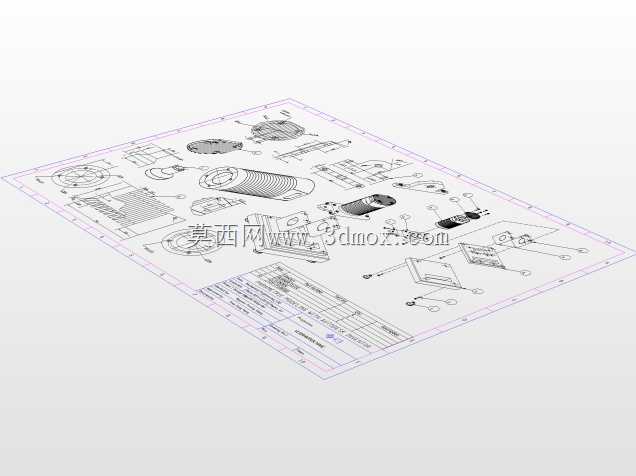

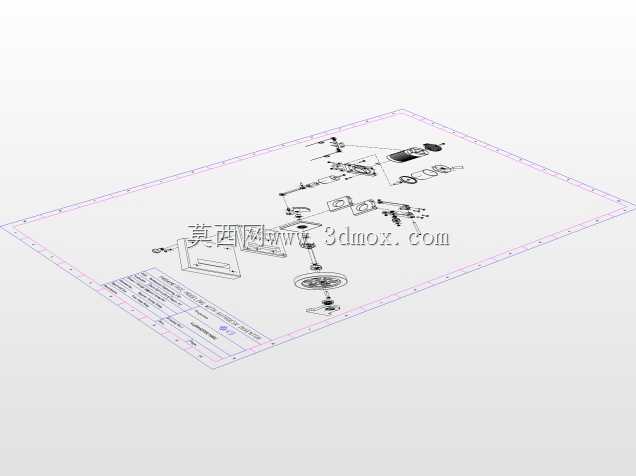

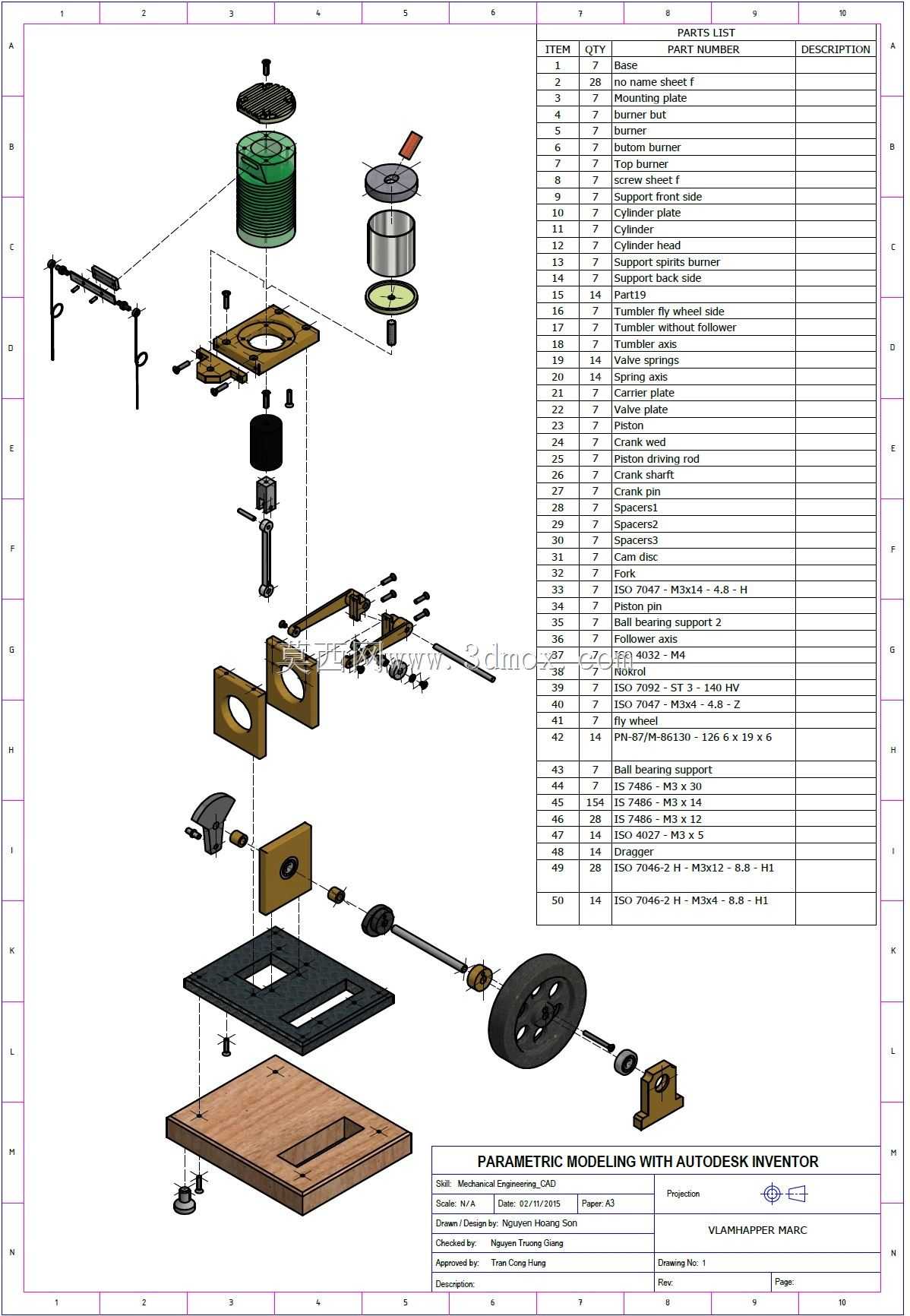

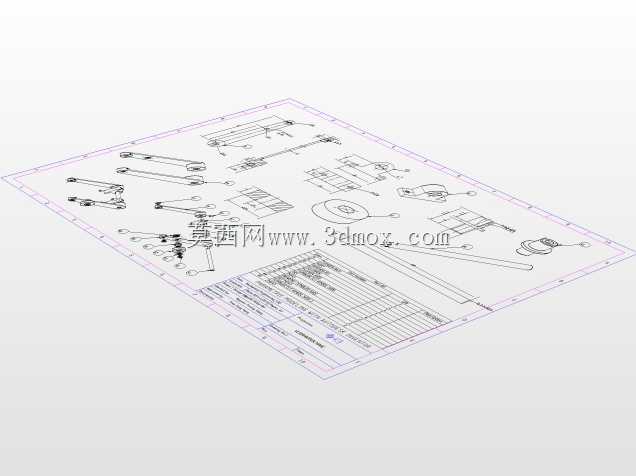

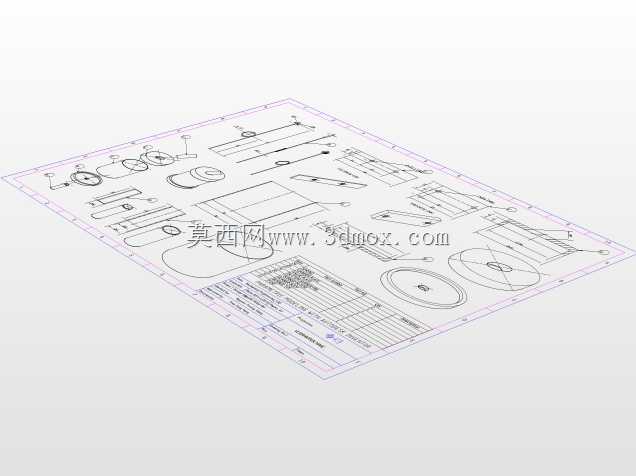

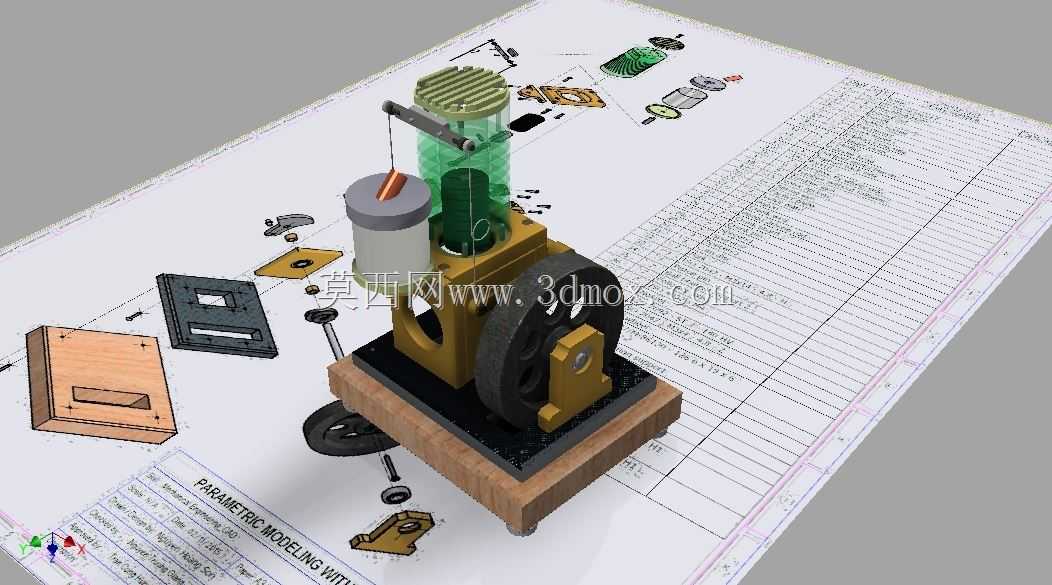

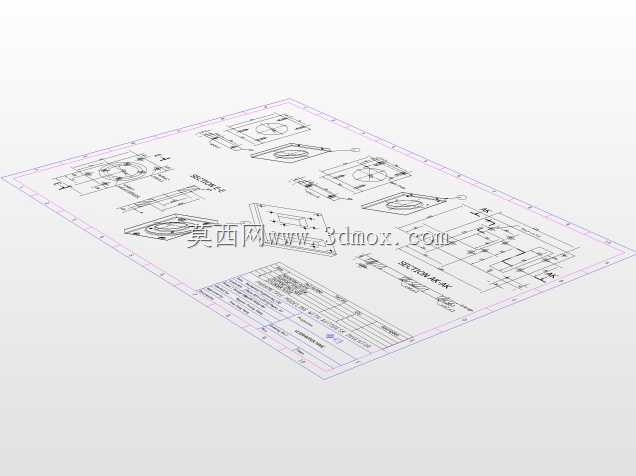

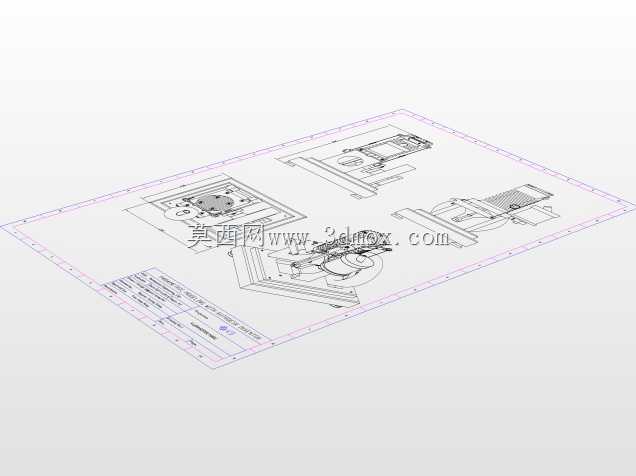

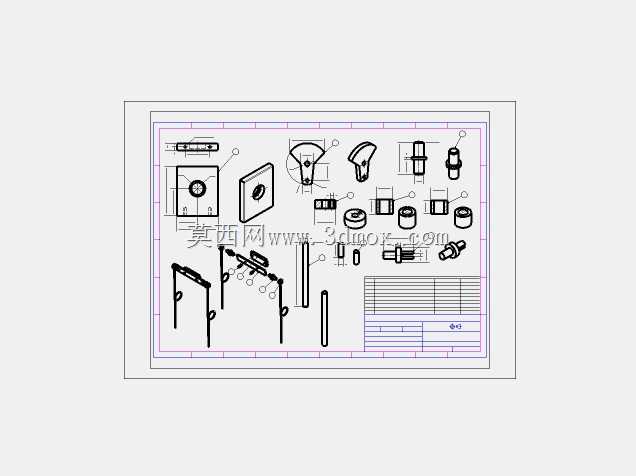

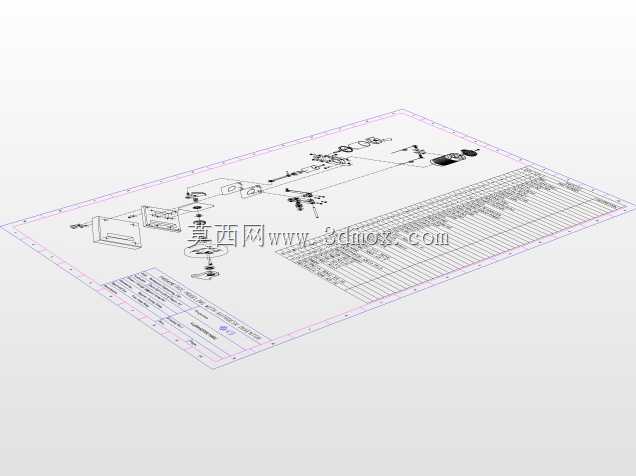

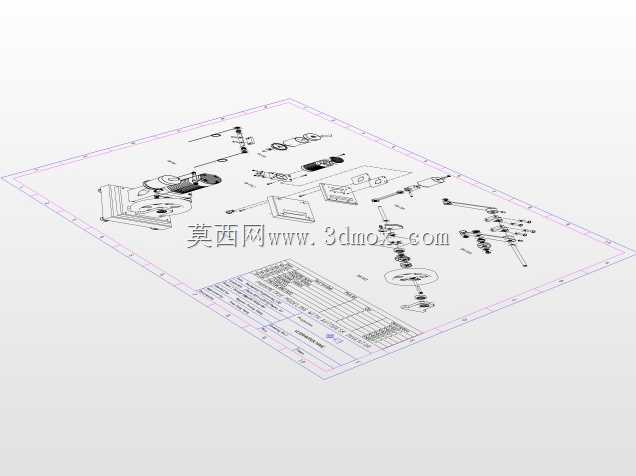

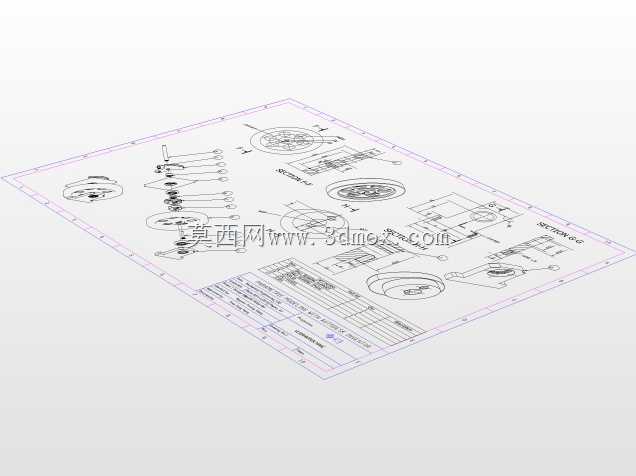

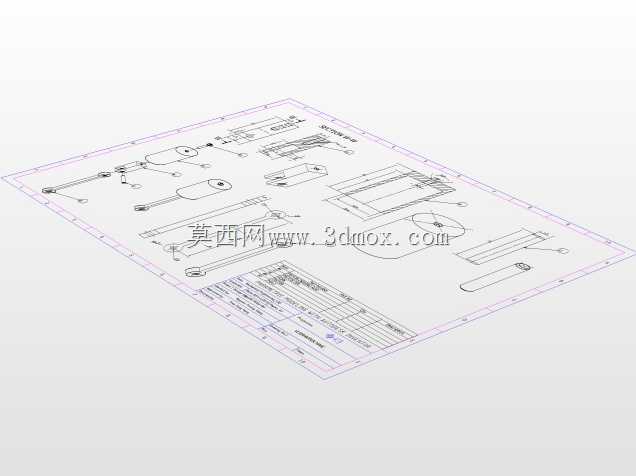

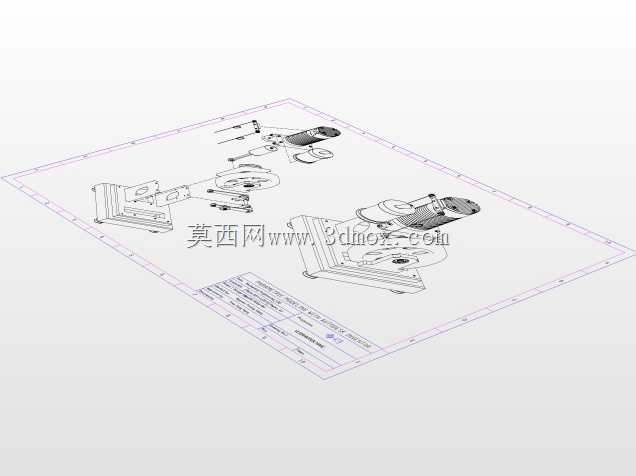

这类立式单缸往复式动力结构，常被用于小型教学演示台架、微型动力实验装置以及老式小型固定式作业设备的动力输出端，区别于多缸车用动力单元，单缸结构的零件数量少，装配逻辑清晰，非常适合用于机械原理教学中的曲柄连杆机构运动演示，也能作为小型发电机组、微型水泵的动力源适配场景。从结构设计逻辑来看，整体采用立式布局，气缸组件垂直安装在铸造型的机架上方，下部通过曲柄连杆机构连接侧置的飞轮，飞轮的大转动惯量设计可以抵消活塞往复运动的死点冲击，保证曲轴输出转速的平稳性，避免单缸结构在上下止点位置出现的动力中断卡顿。气缸上部集成了散热鳍片结构，不需要额外配置水冷管路就能满足小功率工况下的散热需求，缸体旁侧设置的配气联动杆，直接和曲轴端的凸轮结构联动，不需要额外的正时皮带或者链条传动，减少了传动环节的故障点，也压缩了整体的结构尺寸。安装边界方面，整套装置的承载底座采用实木垫脚加金属安装板的组合结构，安装孔位集中在底座四角，固定时只需要匹配对应孔距的安装台面即可，不需要额外制作复杂的安装支架，整体重心落在底座中心区域，高速运转时的倾覆力矩较小，不需要额外增加配重块就能保证运行稳定性。设计过程中优先考虑了零件的加工工艺性，大部分结构件都可以通过普通车削、铣削工艺完成加工，不需要特殊的五轴加工设备，其中机架、飞轮这类铸件可以采用砂型铸造小批量生产，气缸、活塞这类配合件采用磨削加工保证配合精度，活塞环的密封槽尺寸按照常规密封件标准尺寸设计，不需要定制特殊规格的密封件，后期维护更换配件的成本较低。运动副的润滑设计采用飞溅式润滑结构，曲轴运转时带起下部油池的润滑油，就能满足连杆轴颈、气缸壁的润滑需求，不需要额外配置机油泵和润滑油路，进一步简化了整体结构，降低了维护难度。在实际适配场景中，这类结构的输出端可以通过皮带轮连接不同的作业负载，调整飞轮端的皮带轮直径就能匹配不同的转速需求，适合低转速大扭矩的小型作业工况，比如小型谷物脱粒设备、庭院式微型灌溉设备的动力配套，也可以改装为压缩空气驱动的演示模型，用于展会、教学实验室的原理展示，直观呈现往复式动力的能量转换过程。
