该塑料导套主要服务于家用综合力量训练器械的配重堆叠区域,安装在配重片组与导向立柱之间,作用是在配重片上下升降过程中提供侧向限位、滑动导向和装配定位,避免金属配重片在反复插拔选重销、加载卸载时与导向杆发生偏磨、卡滞或异响。家庭健身房使用环境与商用场馆不同,器械长期处于低频、间断、无人专业维护的状态,使用者对装配便捷性、运行安静程度和零件成本较敏感,因此这类导套通常采用一体注塑成型思路,用工程塑料替代金属衬套,兼顾自重轻、摩擦噪声小、成型成本低和不会刮伤导向杆表面的特点。

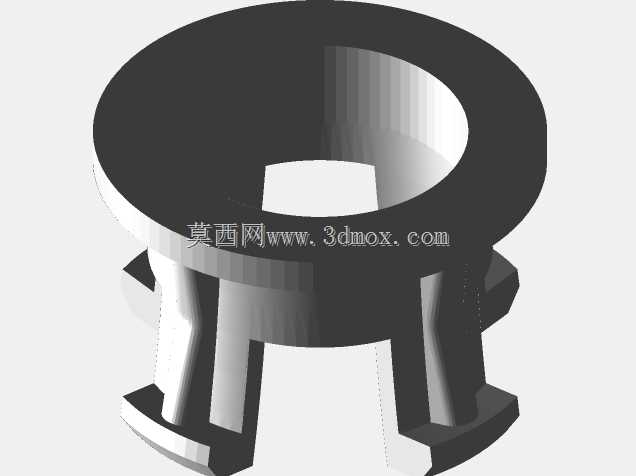

从结构上看,零件上部为带中心通孔的环形法兰盘,孔位用于穿过配重导向杆或选重杆,环形端面承担轴向贴合与限位作用;下部沿周向分布多条弹性支腿,支腿末端带外扩卡扣或止挡结构。安装时,导套从配重片对应孔位压入,支腿受孔壁挤压后向内收拢,穿过孔位后末端卡扣回弹张开,卡在配重片背面或台阶处,配合上端法兰面形成轴向夹持,使导套固定在单片配重块内。多片配重叠装后,各导套内孔共同形成连续导向通道,配重片被选重销带动升降时,塑料内孔与金属导杆形成滑动副,既约束配重片横向窜动,又降低金属直接接触产生的冲击声。
建模时需要重点处理三类边界:一是导套内孔与导向杆之间的配合间隙,间隙过小会因塑料吸水、温度变化或注塑翘曲造成滑动发涩,间隙过大则配重片晃动明显,训练过程中容易产生碰撞噪声;二是支腿外侧卡扣与配重片安装孔之间的扣合量,扣合量不足会在反复振动后松脱,扣合量过大则压装力升高,甚至导致支腿根部应力发白;三是法兰盘外径与配重片沉孔或贴合面的匹配关系,法兰面应能稳定压在配重片表面,不能出现局部悬空,否则受载后会产生附加弯矩。
支腿采用周向断开而非完整圆筒,是该零件的关键设计点。开槽后下部具备弹性变形能力,装配时不需要螺钉、热熔柱或额外紧固件,依靠卡扣即可完成快速固定,适合塑料件大批量生产和用户自行更换维护。支腿数量、宽度和开槽角度直接决定卡紧力与变形能力:支腿过粗、槽宽过小,装配时变形阻力大,对注塑材料韧性要求高;支腿过细、槽宽过大,则长期受配重片晃动载荷作用后容易产生蠕变,卡扣保持力下降。支腿根部应设置圆滑过渡,避免尖角造成应力集中,因为零件在压装和使用中最容易开裂的位置正是支腿与上部法兰连接的区域。
外形尺寸方面,上部法兰直径需覆盖配重片安装孔周边的承压面,厚度要满足轴向承压和模具充填要求;下部支腿展开后的最大外径应略大于安装孔,以形成可靠卡扣;支腿收拢后的最小外径则要保证能够顺利进入孔位。中心孔长度并非单纯由法兰厚度决定,下部支腿内壁也参与导向,因此建模时应保证各支腿内圆面同轴度,使导杆穿过时不会出现某一条支腿先接触、局部刮磨的情况。若导套仅用于单片配重片,轴向高度可相对较短;若安装在配重堆顶部或底部承受更多偏载,则应适当增加导向接触长度,提高支承稳定性。
实际应用中,这类零件还需要考虑健身器材的典型工况:使用者快速释放负载时,配重片会瞬间回落并产生冲击,导套端面和支腿卡扣都会受到振动载荷;训练动作偏载时,配重片可能对导杆形成侧向分力,导套内壁会承受局部摩擦。因此结构设计不能只追求静态装配,还要关注反复冲击后的卡扣保持力、塑料件耐磨性以及支腿抗弯曲能力。对于三维建模和结构校核而言,应在数模中保留支腿开槽、卡扣斜面、根部圆角和法兰承压面等细节,不能将其简化成普通圆环衬套,否则后续进行装配干涉检查、注塑工艺分析或3D打印验证时,无法真实反映压装变形和卡接性能。
在安装边界上,导套上端法兰应沉入或贴合配重片表面,不影响相邻配重片叠放;下端支腿穿过板厚后,卡扣末端不能与下方配重片发生干涉;中心孔与导杆之间应保留均匀环形间隙,使配重堆在升降过程中既能顺畅滑动,又不会明显摇摆。若用于打印样件验证,还需注意塑料层纹方向和支腿强度,支腿在强制压入时会发生弯曲,若材料偏脆或打印层间结合不足,根部可能在未完全装配到位前开裂,因此样件测试应围绕压入力、拔出力、回落冲击和偏载滑动几个环节展开。
