罗技Z607桌面多媒体音箱外观结构

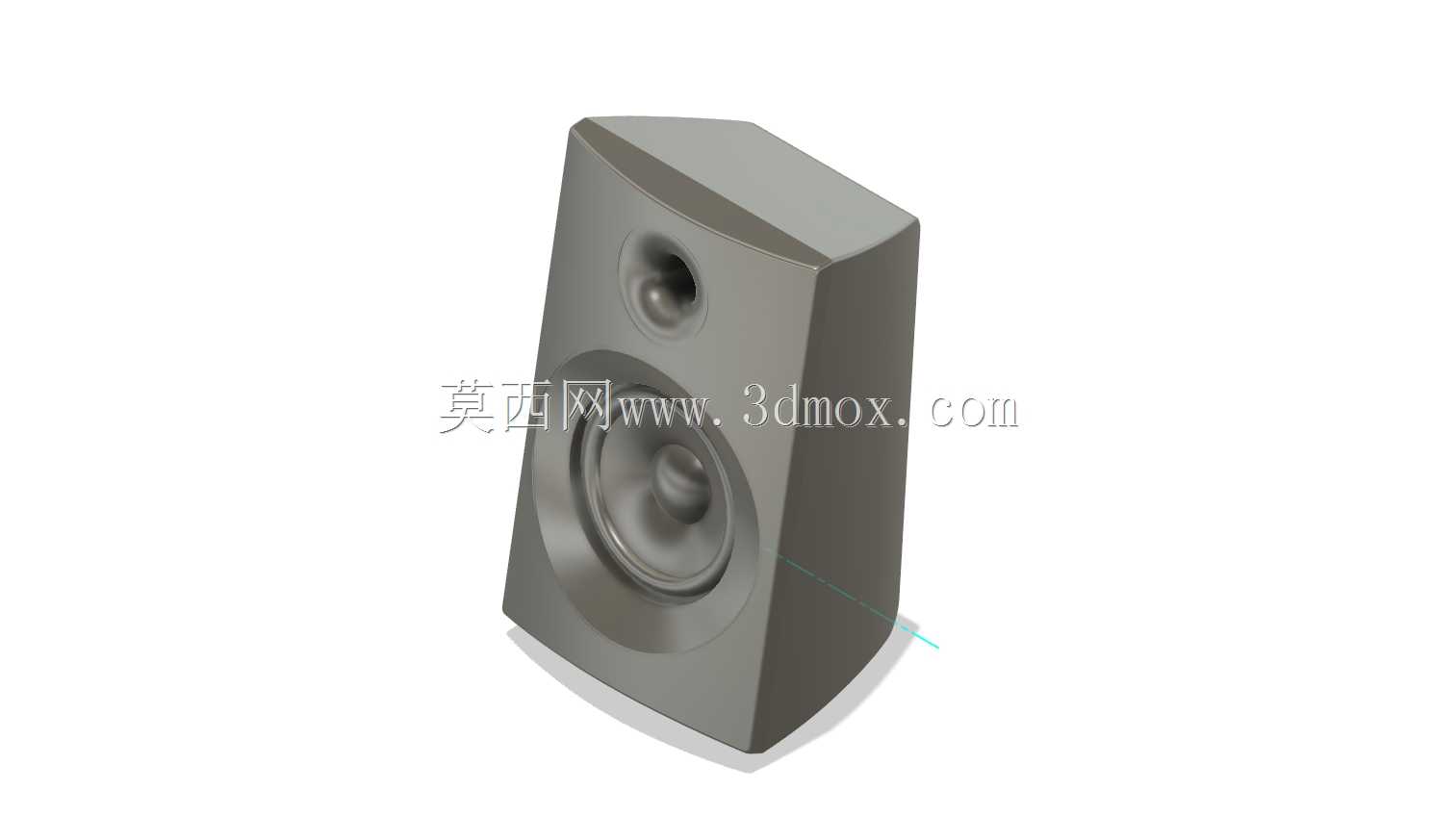

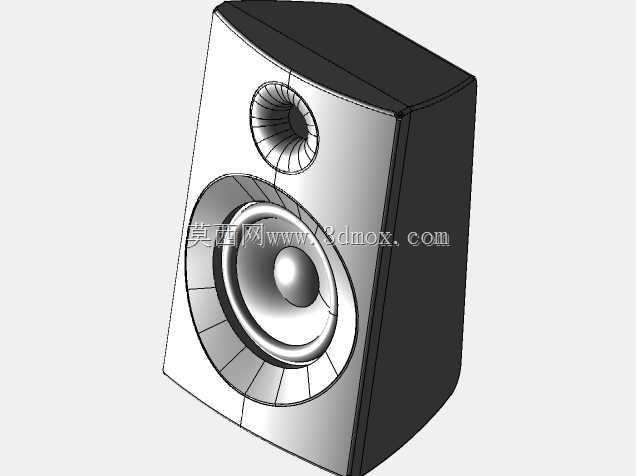

　　该作品呈现的是一款桌面多媒体音箱的外观与内部安装关系，主体采用略带后仰的立式箱体造型，前障板为非平面倾斜结构，箱体侧面、正面与顶部之间通过连续曲面过渡，边角没有采用生硬的直角处理。这样的形态并非单纯追求视觉效果，而是兼顾近场聆听时的声轴指向、箱体内部容积以及桌面摆放稳定性。音箱正面布置有大尺寸低音单元和小尺寸高音单元，高音单元位于前障板上方，低音单元位于下方，单元周围保留了较宽的安装边和密封贴合面，便于在实际结构中固定扬声器盆架并控制前腔漏气。

　　从使用场景看，这类音箱常见于电脑桌面、小型会议桌、展示台、教学工位和家庭多媒体区域。设备的核心用途是将音频电信号转换为可听声波，承担音乐播放、影视伴音、游戏音效和语音回放等任务。由于近场使用距离通常较短，箱体不能只按大空间扩声思路设计，而需要控制整体高度、底面占地和前障板倾角，使听者坐在正常坐姿时，高音单元的辐射方向能够大致指向耳位。模型中箱体向后倾斜的处理，有利于改善桌面反射带来的高频衰减，也让前面板视觉重心更稳定。

　　建模时需要重点区分外观曲面和功能安装面。外观面上，侧板与顶板的交线、前面板边缘圆角、底部阴影区域和单元沉台都应保持连续；功能面上，扬声器开孔、单元定位圆、螺丝孔位、后腔边界和底部支撑区域则需要明确尺寸关系。低音单元开孔直径决定了有效辐射面积，盆架外缘到箱体侧壁的距离要预留装配空间，避免螺丝柱与外壳壁厚发生干涉。高音单元体积较小，但安装轴线更敏感，若前障板倾角发生变化，高音声轴也会随之偏移，因此在参数调整时应把高音中心、前障板法向和听者耳高作为联动检查项。

　　箱体内部并非实心结构，真实产品需要为磁钢、音圈、接线、吸音材料和可能的功放板留出空间。模型在外观表达上能够看出扬声器单元的大致深度和前障板厚度，进一步细化时应在后腔建立磁钢避让包络，尤其要检查低音单元磁路尾部与后壳内壁的间隙。若箱体采用塑料注塑成型，侧壁需要考虑拔模方向，外观面圆角与内部加强筋不能相互冲突；若采用木质或中密度纤维板结构，则外观曲面可能通过包覆、铣削或拼接实现，前障板与箱体的连接方式会影响密封和生产装配。

　　安装边界方面，底部与桌面接触的区域应保持足够的支撑跨度，箱体高度较高而底面较窄时，轻微触碰容易产生晃动。底脚可设计为四个独立软垫或一圈连续减振垫，既能够减少桌面振动传递，也能掩盖底面平面度误差。前面板网罩若作为独立零件，需要在单元外围预留卡扣或隐藏槽位；网罩与箱体之间的间隙不宜过大，否则近看会出现装配缝不均。背面区域虽然在当前展示中不突出，但实际工程中必须安排音频接口、电源接口、旋钮、挂孔或支架连接位，这些特征会直接影响后壳深度和内部走线。

　　声学结构上，密闭箱、倒相箱和被动辐射器方案对外观约束不同。若采用倒相结构，倒相管出口通常布置在背面或前面板下方，需要保证管口到墙面或桌面有一定距离，避免气流噪声；若采用密闭结构，箱体接缝和单元安装面的密封更关键。该模型把中央扬声器支架与箱体关系表现为相对固定的组件，设计时应避免在后期移动单元位置，因为单元中心变化会同时影响开孔、内部容积、外观对称和声学调谐。

　　对于三维建模人员，处理此类产品时可先根据实测轮廓建立箱体主控制面，再以前障板倾角、单元中心距、底面宽度和背部深度作为关键参数。曲面过渡不宜只追求光滑，还要服务于壁厚均匀和零件可制造性。扬声器单元可拆分为盆架、振膜、折环、防尘帽和磁钢等层次，以便在渲染时体现材料差异；外壳则需区分哑光塑料、织物网罩、橡胶垫和金属饰条的表面质感。通过这些结构细节，模型不仅能用于外观展示，也能为桌面音响产品的结构校核、装配干涉检查和方案沟通提供依据。
