残疾人轮椅伺服驱动操纵机构设计

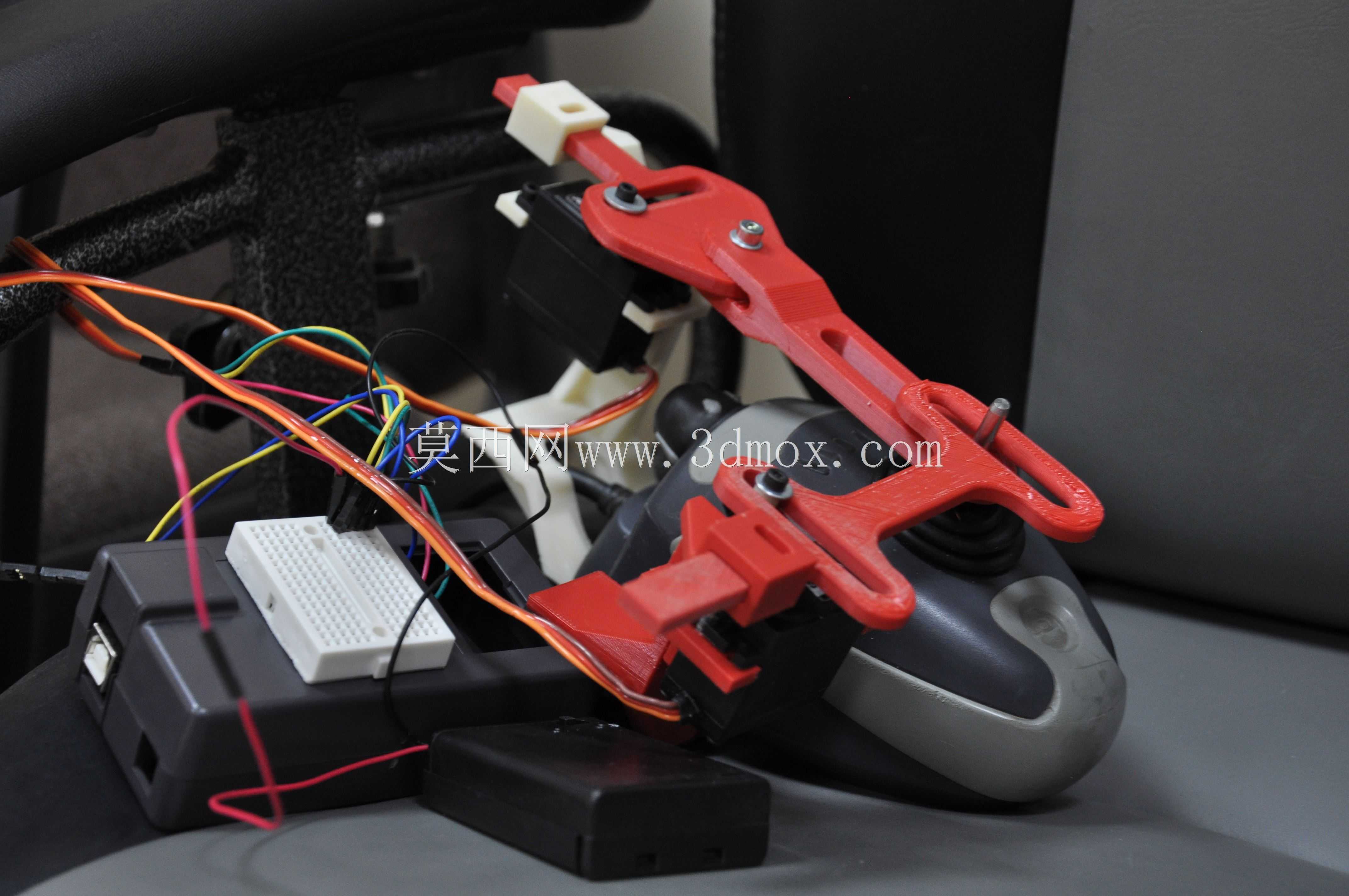

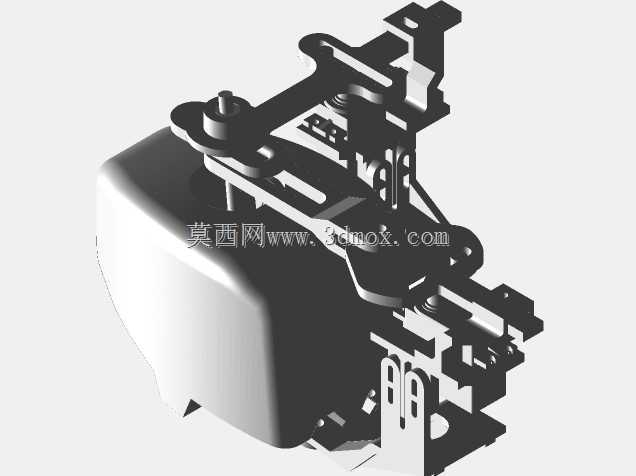

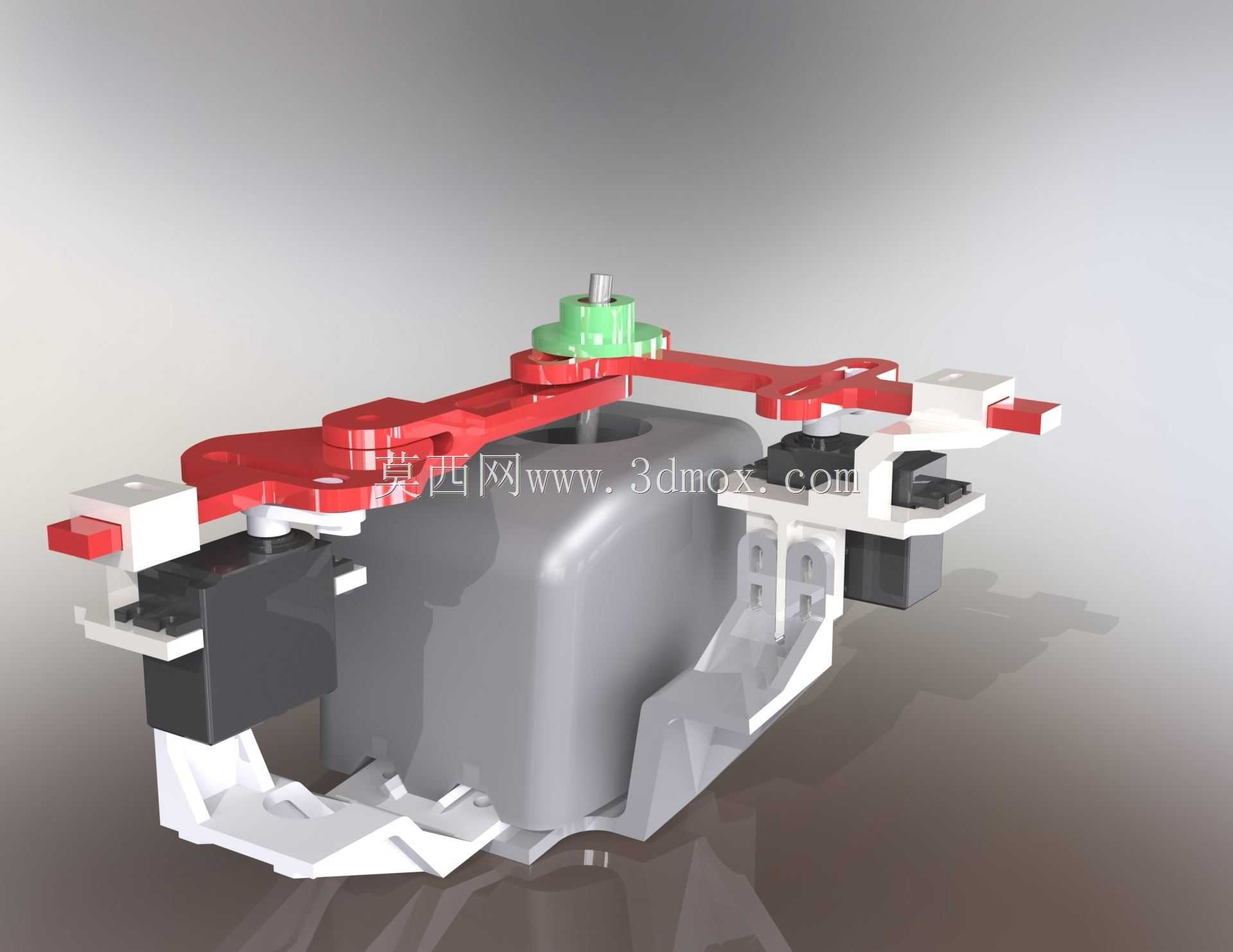

这套机构核心服务于下肢行动障碍群体的日常出行场景，适配常规手动轮椅的加装改造需求，替代传统手轮圈驱动方式，降低使用者长时间手动拨轮的体力消耗，尤其适合上肢肌力不足、长距离出行的残障用户使用，也可配套在康复机构的训练型轮椅上，辅助使用者完成可控的移动操作。从功能实现逻辑来看，机构以伺服动力输出为核心，通过两侧对称布置的杠杆式传动臂，将电机的旋转扭矩转化为轮椅轮轴的驱动力，同时集成了操纵信号的触发结构，使用者仅需施加极小的力拨动操纵端，即可触发对应方向的动力输出，实现前进、转向、制动的基础动作，相比传统的摇杆式电控结构，这套机械联动的操纵结构容错率更高，即便使用者手部控制精度不足，也能通过臂部靠压完成操作，避免误触带来的安全风险。设计过程中优先考虑了安装适配性，整体结构的安装基准面贴合常规轮椅车架的方管型材尺寸，不需要对原有轮椅主体做切割、焊接等破坏性改造，仅通过配套的卡箍紧固件即可完成固定，整体外轮廓在安装后不会超出轮椅原有宽度边界，避免加装后影响轮椅通过常规门洞、电梯的通行能力。结构布局上，动力主体居中布置在座椅下方的空闲空间，两侧传动臂沿车架横向延伸至轮轴位置，传动路径上的铰接点均采用自润滑衬套配合，减少日常使用中的维护频次，外露的结构件做了圆角钝化处理，避免使用过程中剐蹭使用者衣物或者肢体。操纵端的位置设置在扶手前方的自然伸手可达区域，操作行程控制在小臂自然摆动的范围内，不需要使用者抬臂或者过度前倾即可完成全部操作，动力输出端设置了扭矩限制结构，当轮椅遇到障碍物或者轮轴卡滞时，会自动切断动力输出，避免电机堵转烧毁，同时防止突然的冲击力对使用者肢体造成牵拉伤害。整套结构的受力件均做了等强度优化，在满足日常承载120kg使用者、连续爬坡5度的使用需求前提下，尽可能压缩整体重量，不会给轮椅增加过多的额外负载，传动部件的连接间隙控制在极小范围内，避免操纵过程中出现空程，保证动力响应的跟手性，适配不同使用场景下的操作需求。
