机加工定位用组合式V型块结构

这款V型块主要应用于普通铣床、数控加工中心、平面磨床等机加工设备的工件装夹定位环节，针对轴类、套类回转体零件的加工工序做径向定位，可保证零件在铣键槽、钻径向孔、外圆磨削等工序中，轴线与设备工作台进给方向保持平行，避免装夹偏差带来的形位公差超差问题。

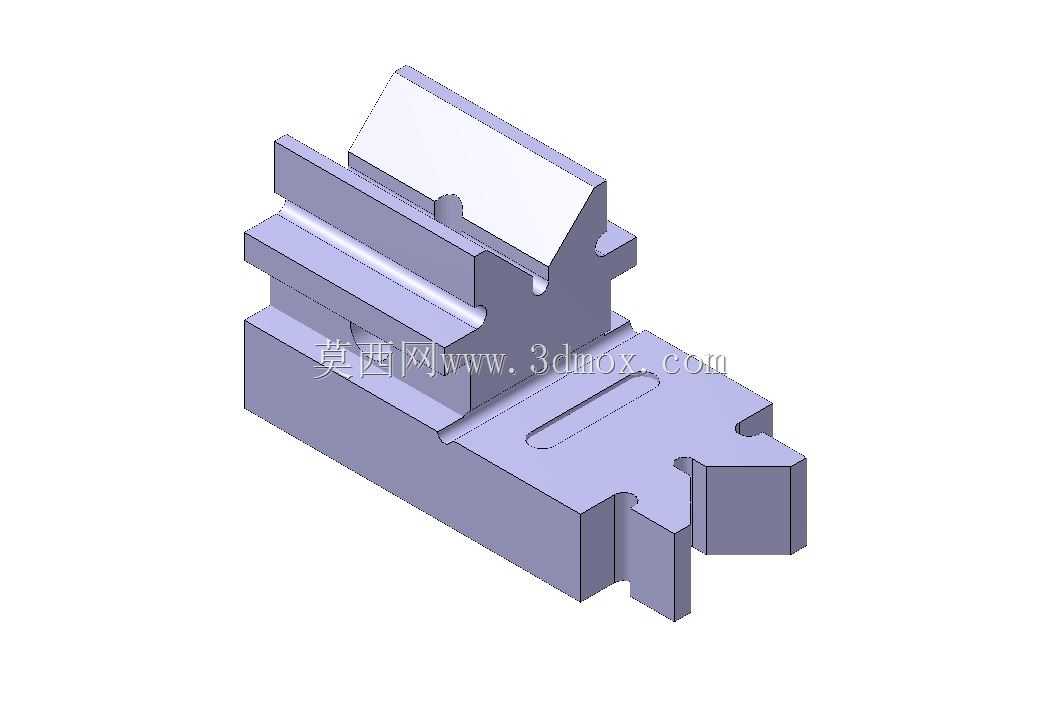

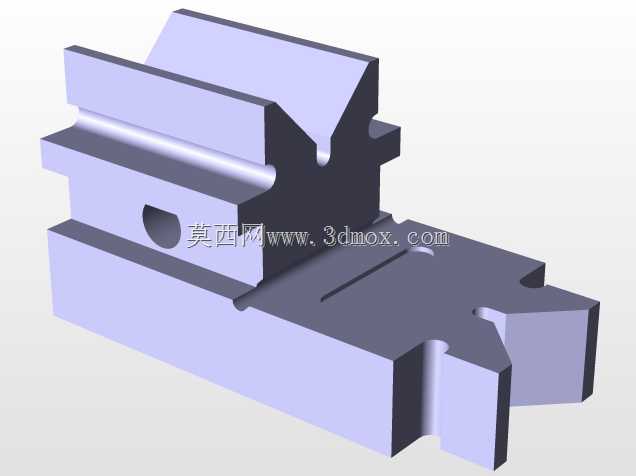

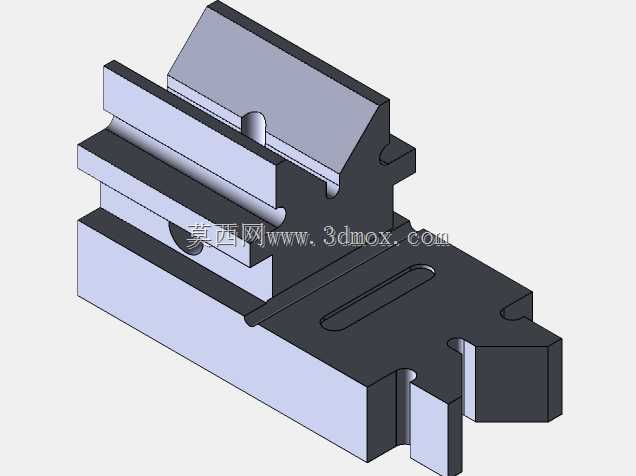

从结构设计来看，该V型块采用分体组合式结构，底座部分设置有与机床工作台T型槽匹配的定位凸台，安装时可直接嵌入工作台标准槽位，无需额外打表找正底座的安装平行度，大幅缩短工装准备时间。上部V型夹持部分采用90度开口夹角设计，适配直径范围覆盖常见的中小型回转体零件，V型工作面做了加厚处理，长期受夹紧力作用也不会出现开口变形、定位面磨损塌陷的问题。底座上开设的长条形腰型孔，可配合T型螺栓实现上部组件的位置微调，适配不同长度零件的多点支撑定位需求，当加工长轴类零件时，可成对使用该V型块，分别支撑工件的两端轴颈，通过腰型孔调整两个V型块的同轴度，保证长轴装夹后无翘曲变形。

设计过程中重点考虑了装夹的受力合理性，V型面的高度经过反复校核，保证工件装夹后中心高与机床主轴中心高的差值在常用垫块的调整范围内，避免因中心高偏差导致刀具进给行程不足。底座侧边的凹凸卡位结构，可实现同规格V型块的并排拼接，当需要定位异形偏心轴类零件时，可快速组合多块V型块形成多点支撑定位结构，无需重新制作专用工装。整体结构的棱角处均做了倒角处理，避免操作人员安装调整时被锐边划伤，同时也减少了零件搬运过程中的磕碰掉边问题，延长工装的使用寿命。

在实际生产场景中，这类V型块除了用于机加工工序的定位，还可配合三坐标测量机使用，作为回转体零件形位公差检测的定位支撑，检测时无需额外制作检测夹具，直接将工件放置在V型面上即可完成基准找正，适配多品种小批量的柔性生产需求，相比一体式铸造V型块，组合式结构的维护成本更低，当V型工作面出现磨损时，仅需更换上部夹持块即可，无需整体报废更换，有效降低生产现场的工装耗材成本。
