轨道交通设备轻量化底架承载梁结构

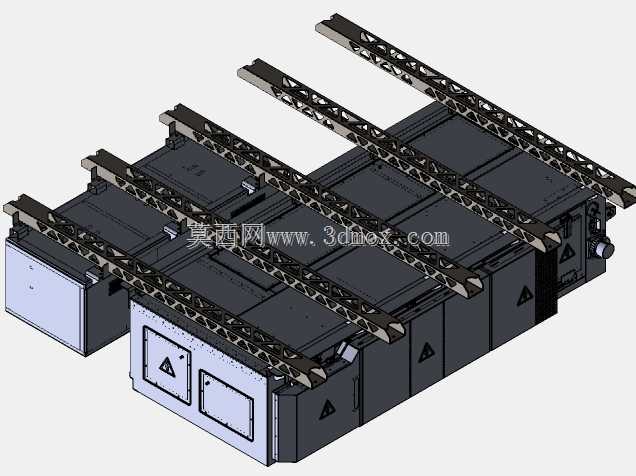

　　在轨道交通车载设备集成安装场景中，底架梁作为整组柜体设备与车体安装基面的核心连接承载构件，需要同时兼顾静态承重、动态工况抗振、安装适配性以及整车减重要求，这套结构的设计完全围绕轨交车辆设备舱的实际安装约束展开。从实际使用场景来看，这类底架梁多用于车载电气柜体组的底部承托，整组柜体沿车体纵向排布，底架梁需要跨越柜体顶部的安装点位，将整组设备的载荷均匀传递到车体侧墙的安装座上，避免柜体局部受力变形，同时要适应车辆运行过程中产生的纵向、横向冲击载荷，以及长期振动带来的结构疲劳问题。设计过程中首先明确了安装边界约束：底架梁的跨距需要匹配标准柜体组的排布宽度，梁体下方预留足够的柜体顶部操作空间，不能干涉柜体顶部的接线、检修操作，

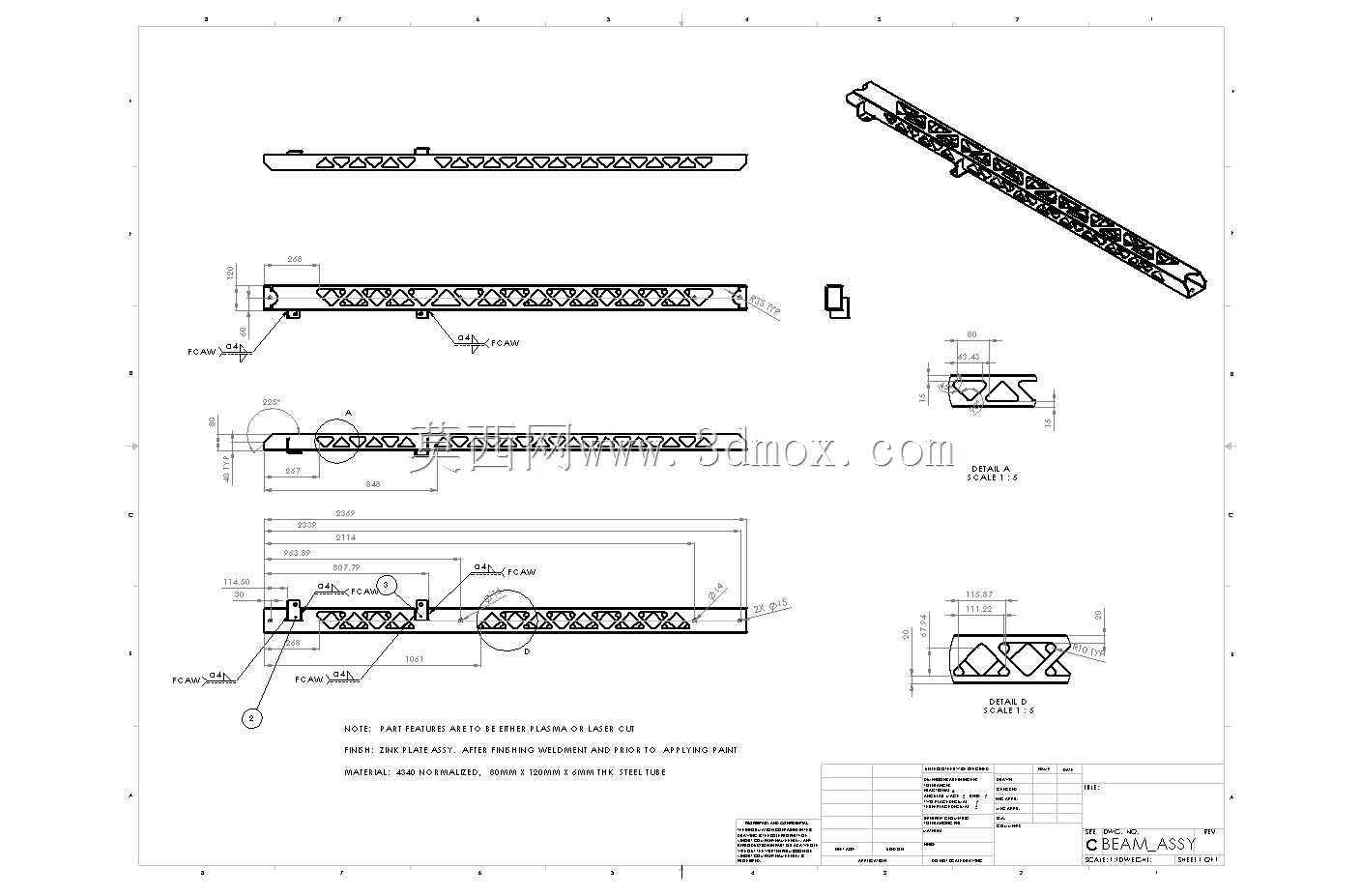

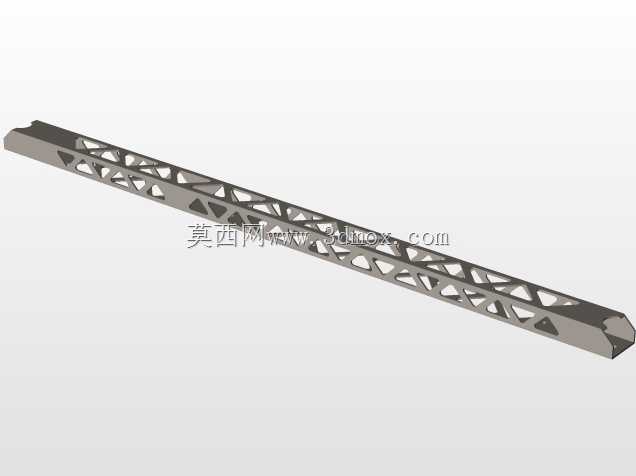

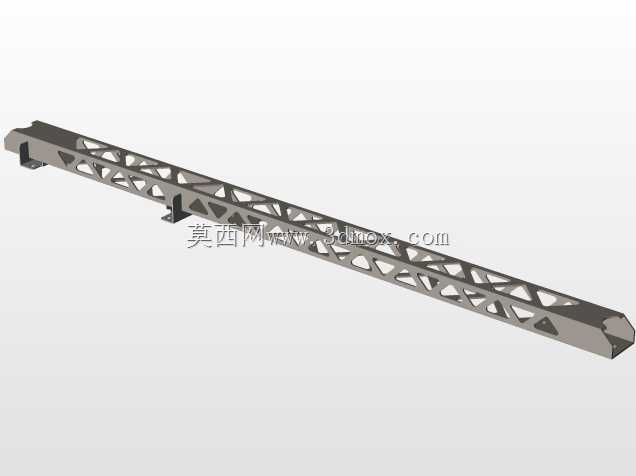

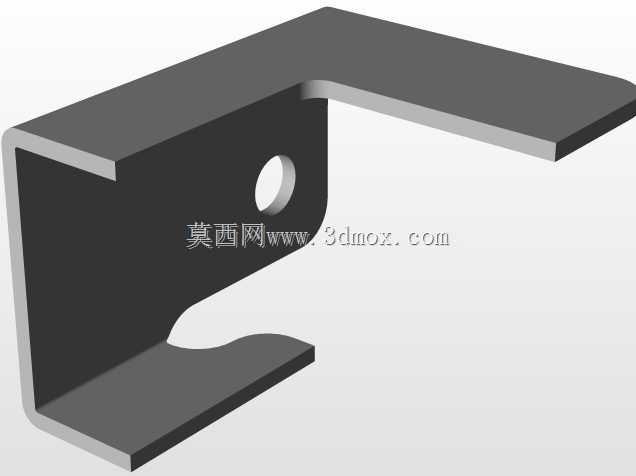

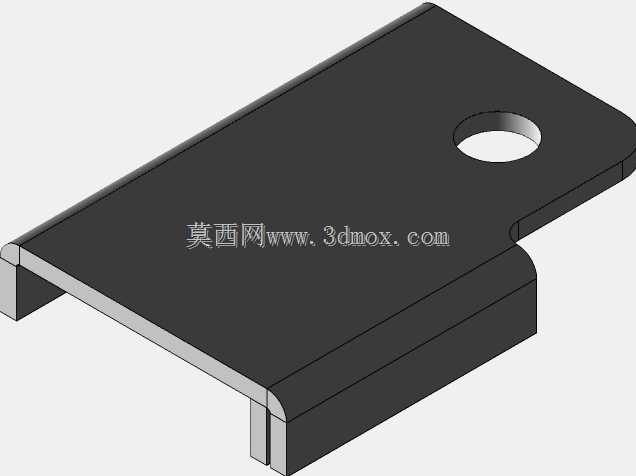

　　梁体两端的安装接口直接适配车体预装的C型安装槽，不需要额外制作过渡转接件，减少现场安装的调整工作量。结构选型上没有采用传统的实心型钢或者厚板焊接梁结构，而是选用了桁架式镂空梁设计，上弦、下弦采用高强度冷弯型钢作为主要承力构件，腹杆采用连续冲压成型的三角桁架结构，在保证梁体整体抗弯、抗扭截面模量的前提下，大幅削减了非承力区域的材料用量，最终梁组件自身重量控制在26.71kg，配合下方的柜体安装基座总组件重量133.55kg，相比同承载等级的传统焊接底架结构实现了52%的重量减轻，完全符合轨道交通车辆对车载部件的减重要求，能够有效降低整车自重，减少运行能耗。梁体的安装点位做了等间距排布的长圆孔设计，能够适配不同宽度规格的柜体安装，

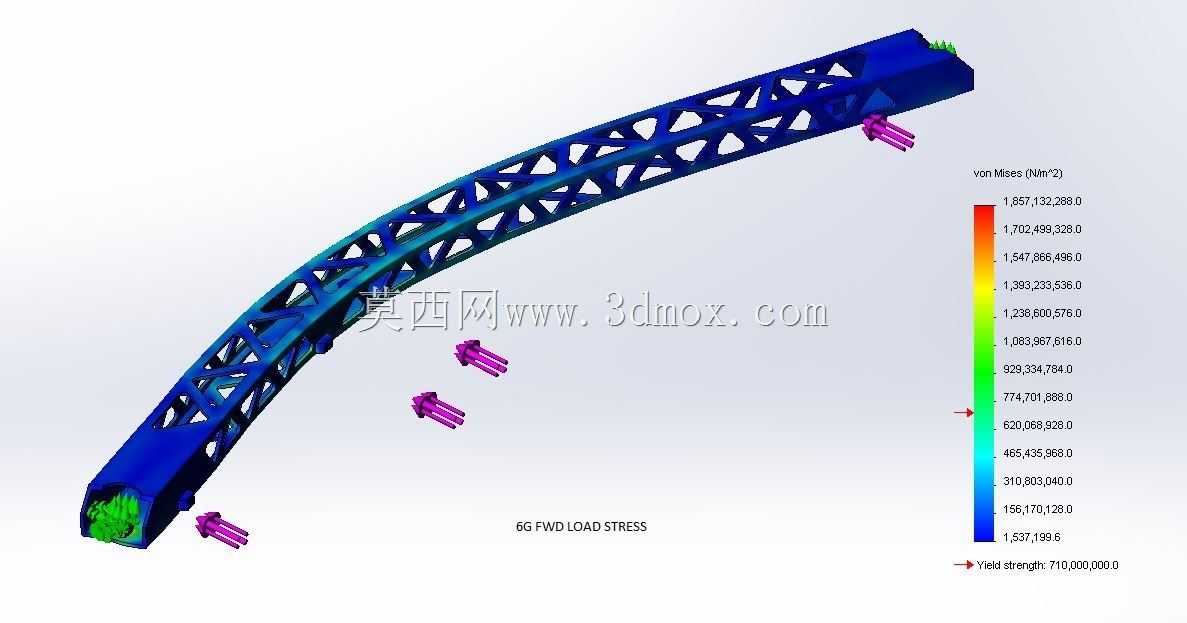

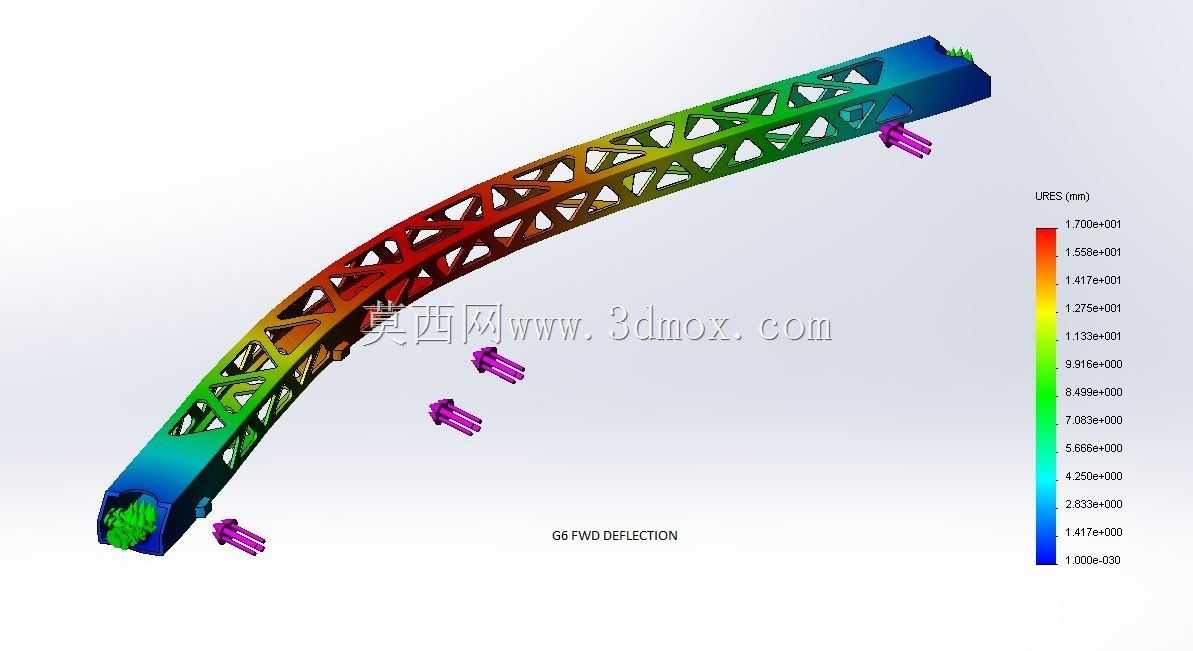

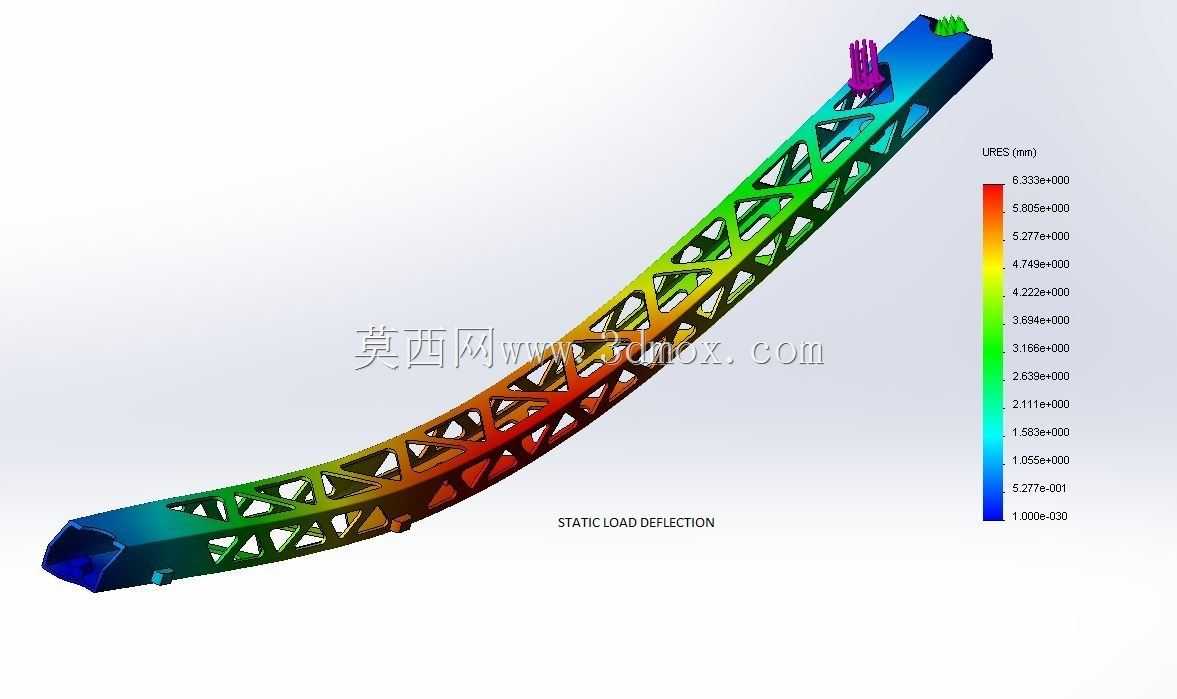

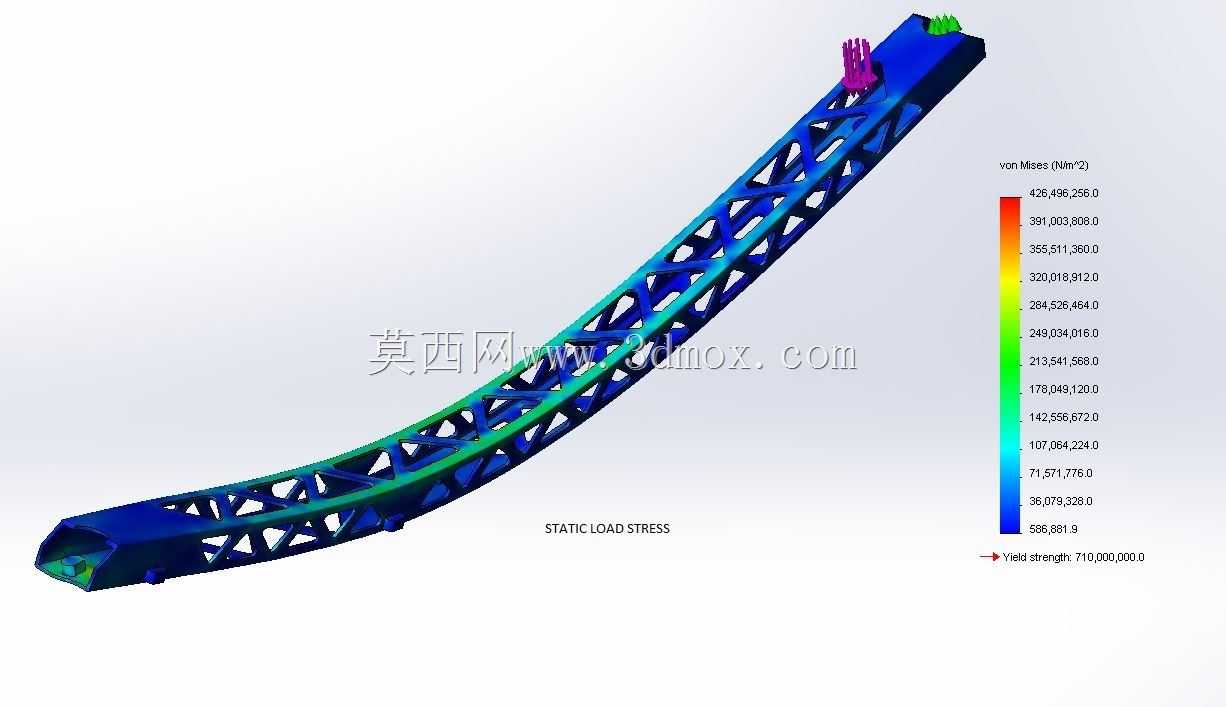

　　允许现场安装时存在±5mm的位置调整量，抵消柜体加工、车体安装座焊接带来的累积误差，不需要在安装现场重新配钻安装孔。梁体表面做了整体磷化喷塑处理，能够适应设备舱内的温湿度变化，具备基础的防盐雾、防凝露能力，满足车辆长期运行的防腐要求。在结构校核阶段，针对梁体的受力工况做了多维度的验证：首先是1.5倍额定载荷下的静载测试，梁体最大挠度控制在跨距的1/1000以内，不会出现永久变形；其次是模拟车辆运行的振动冲击测试，在纵向5g、横向3g的冲击载荷下，梁体的连接点位没有出现应力集中超过材料屈服强度的区域，桁架腹杆与弦杆的焊接位置做了圆弧过渡处理，避免应力集中导致的疲劳开裂。另外梁体的桁架镂空结构也兼顾了设备舱的通风散热需求，

　　柜体顶部上升的热空气可以直接通过梁体的镂空区域流通，不会因为梁体遮挡形成散热死区，不需要额外在梁体上开设通风孔，进一步减少了加工工序。实际安装过程中，单根梁体可以通过人工搬运完成对位安装，不需要借助吊装设备，适配车辆总装车间的狭小作业空间，梁体两端的安装面做了铣平处理，安装后与车体安装座的贴合面间隙控制在0.2mm以内，保证载荷传递均匀，不会出现局部点接触导致的压痕或者松动。这套结构的设计逻辑完全围绕轨交车载设备的实际使用需求展开，没有冗余的结构设计，每一处截面、每一个开孔都对应明确的功能需求，在承载能力、安装适配性、轻量化、运维便利性几个维度做到了平衡，既满足了车辆运行的安全要求，也降低了全生命周期的使用成本。
