转塔车床用ER32弹性筒夹锁紧组件

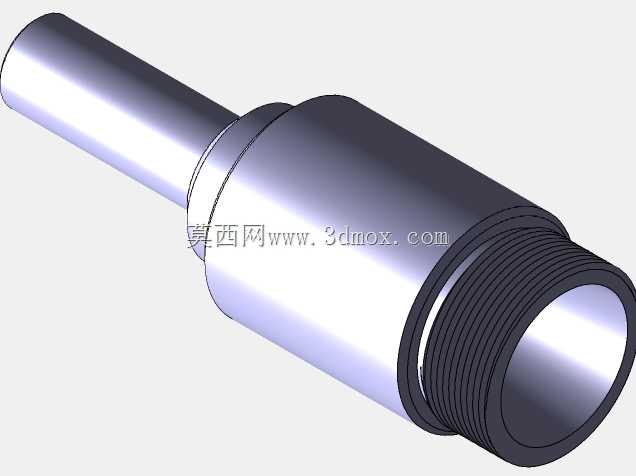

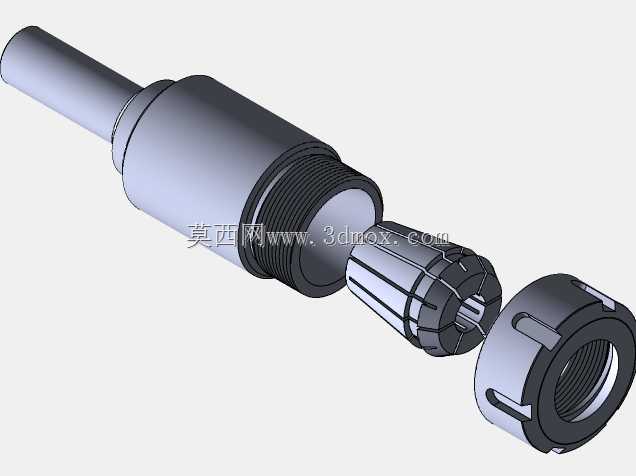

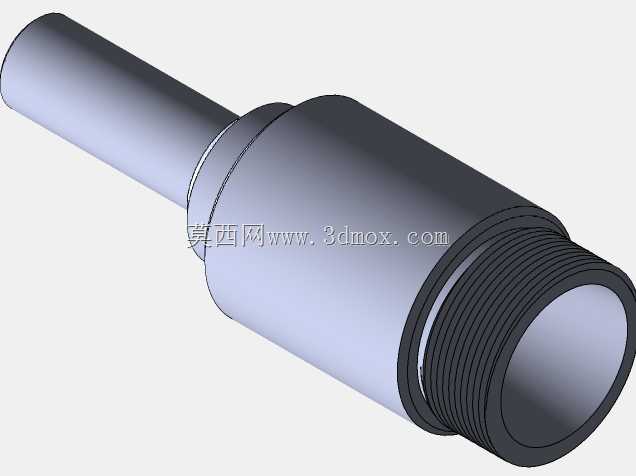

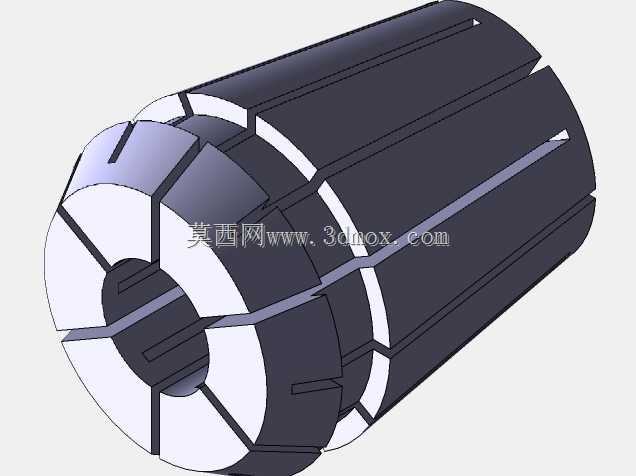

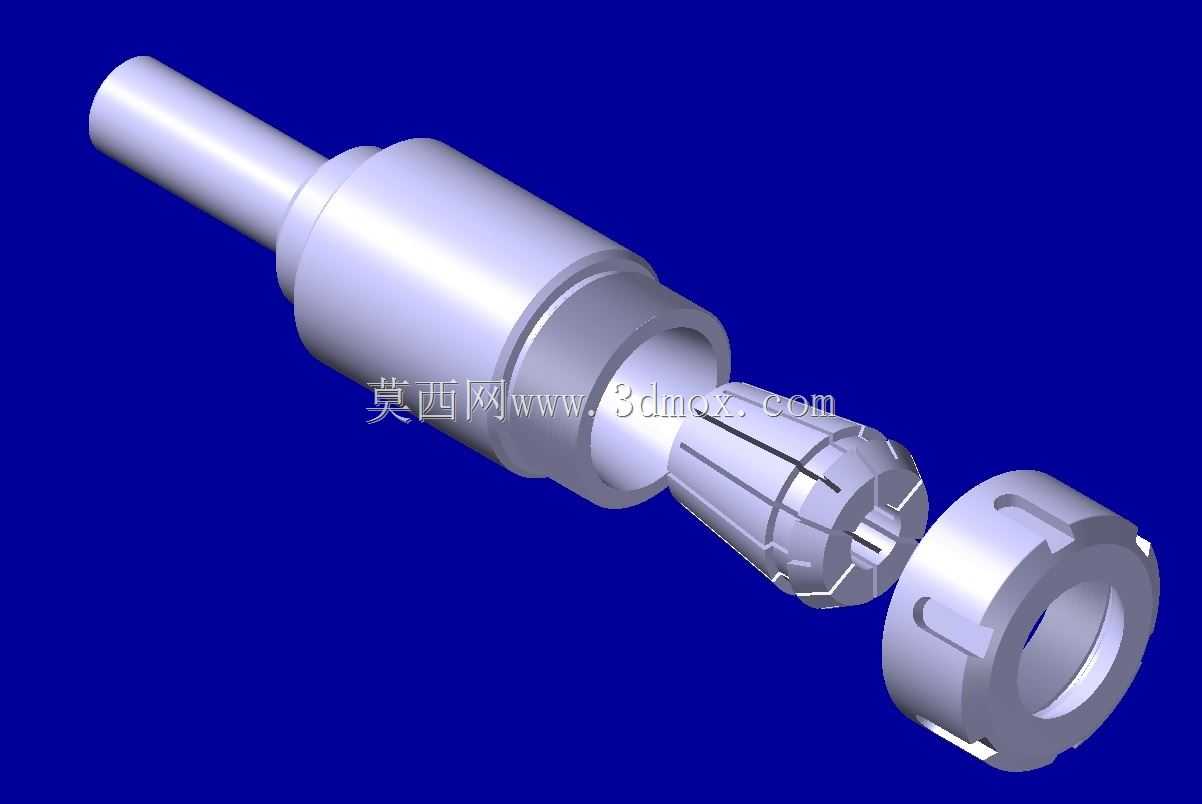

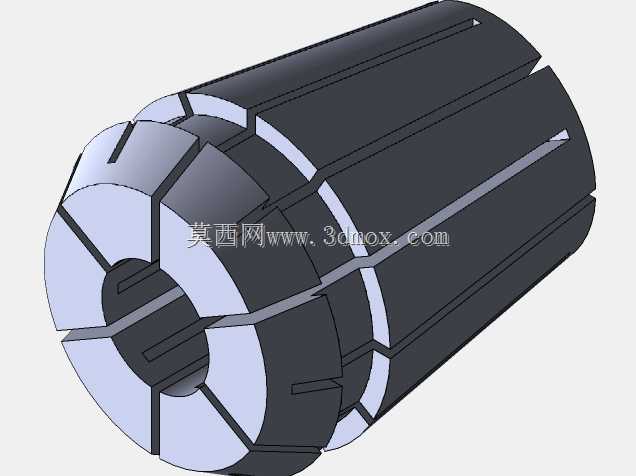

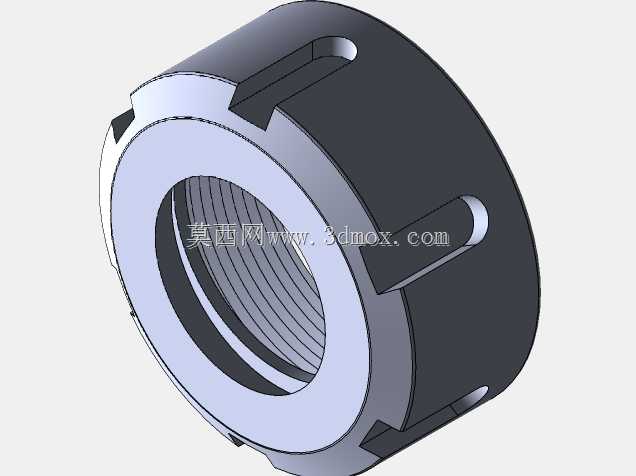

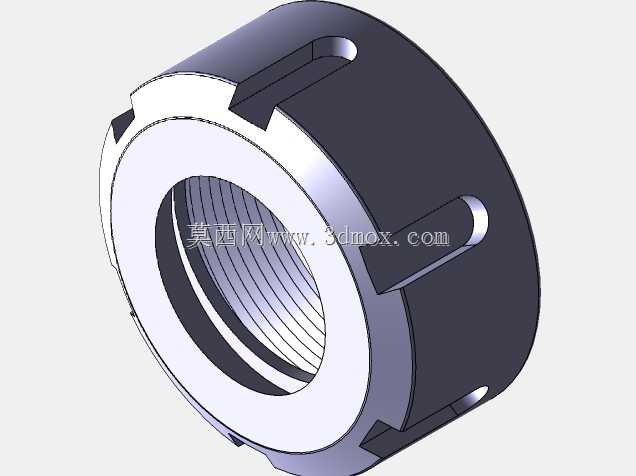

在常规转塔车床的批量加工场景中，刀塔工位的刀具装夹效率与夹持稳定性，直接决定了小规格零件的加工节拍与成品精度，这套ER32规格的夹头组件正是为适配转塔车床的刀位装夹需求设计。整套组件由夹持接杆、ER32弹性筒夹、锁紧螺母三个核心部分组成，接杆尾部采用与转塔车床刀座孔适配的圆柱直柄结构，可直接插入标准刀座孔内通过侧固螺钉锁紧固定，无需额外加装过渡套，能有效减少装夹环节的同轴度累积误差。接杆前端设计有与ER32筒夹匹配的内锥孔，锥度采用标准ER夹头的8度内锥面，可与弹性筒夹的外锥面完全贴合，保证夹持受力均匀。弹性筒夹本体采用开槽式结构，沿圆周均匀分布多道伸缩缝，当锁紧螺母沿接杆前端外螺纹旋紧时，螺母的内锥面会推动筒夹沿轴向向内移动，借助锥面的挤压缩紧筒夹内孔，从而牢牢包裹住刀具柄部，可适配直柄钻头、立铣刀、丝锥等多种切削刀具的装夹需求，夹持范围覆盖ER32规格对应的2-20mm柄径刀具。整套组件的外形设计充分考虑转塔车床的刀位空间边界，接杆总长与最大外径均匹配常规转塔车床的相邻刀位间距，安装后不会与相邻工位的刀具、刀座产生运动干涉，刀塔旋转换位时可顺畅通过加工区域，不会碰撞机床防护或工件夹具。在实际加工应用中，这套夹头组件可帮助操作人员快速完成不同刀具的更换，无需重新调整刀座位置即可保证刀具的装夹同轴度，相比传统的刀排式螺钉压紧装夹方式，不仅夹持力更均匀，能有效减少刀具高速切削时的振颤，提升加工表面质量，还能大幅缩短换刀辅助时间，尤其适合多工序小批量零件的转塔车床加工场景。设计过程中针对筒夹的伸缩缝分布、锥面配合公差、螺纹锁紧行程都做了匹配优化，既保证足够的锁紧力避免刀具切削时打滑，又能控制旋紧力矩，避免筒夹过度收缩产生永久变形，延长组件的使用寿命，接杆与螺母的外露边角均做了倒角处理，可避免安装调整时划伤操作人员，也能减少加工过程中切屑的附着堆积，方便日常清理维护。
