低成本MEMS氧气压力传感组件结构设计

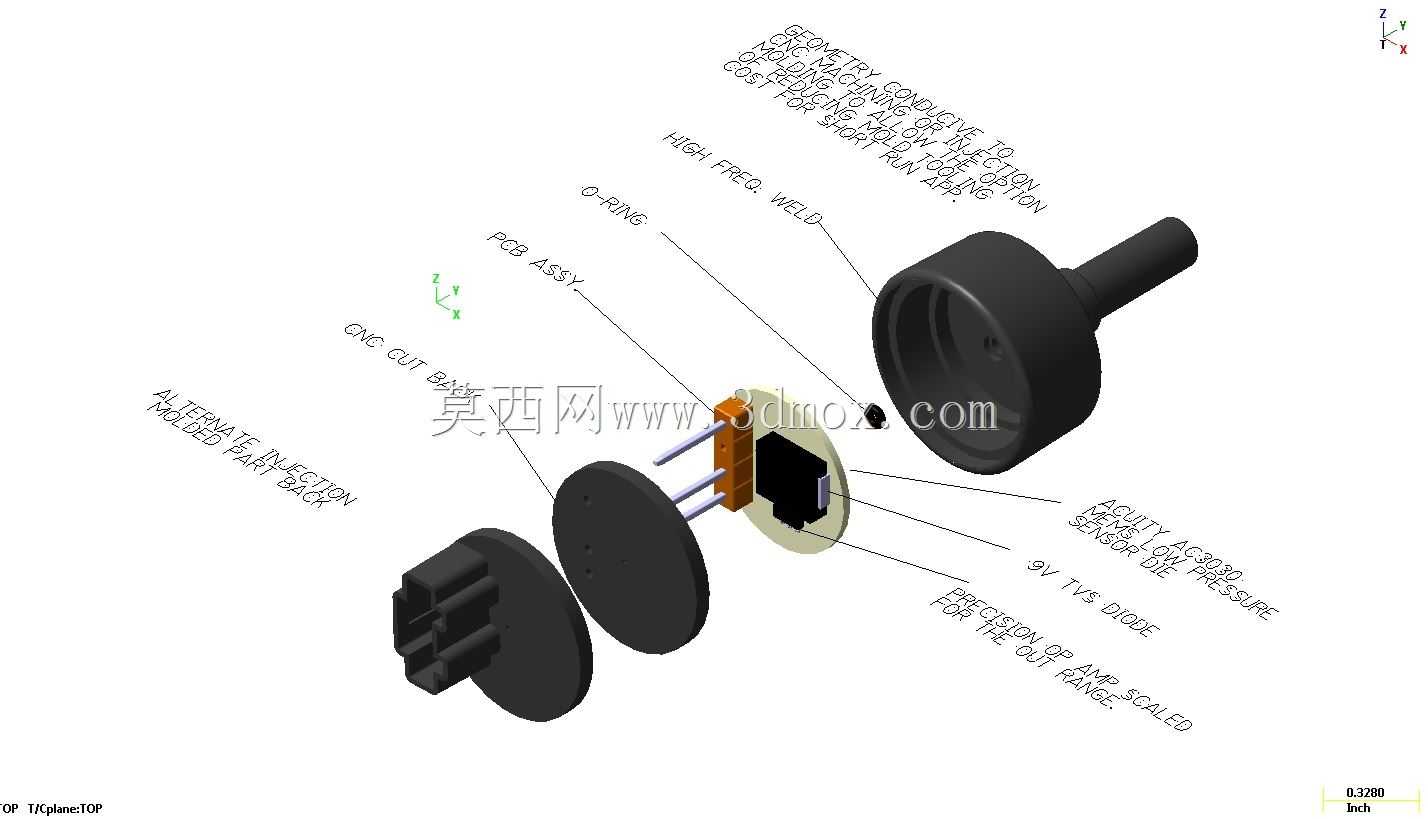

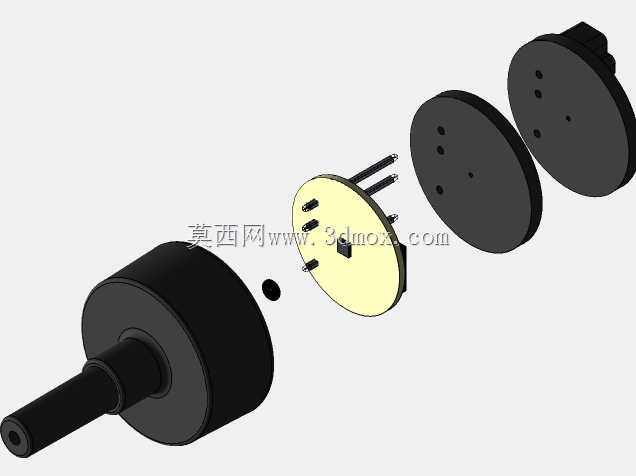

　　这款压力传感组件的结构设计，核心面向低压气路的压力检测场景，在医用氧疗设备、小型制氧机、工业气动控制回路、家用燃气安全检测等场景中都有广泛适配空间，核心作用是将气路内的静态、动态压力信号转化为可被电路采集的电信号，为设备的压力闭环控制、超限报警提供可靠的物理量输入。从结构拆分来看，整个组件采用轴向堆叠的装配逻辑，最外侧的气嘴接头采用一体式硬质壳体设计，接头端做了适配标准软气管的插接柱结构，柱身做了微锥度处理，装配时气管插入后可依靠材料自身弹性实现径向密封，无需额外打胶或加装卡箍，适合小流量气路的快速装配需求。壳体与内部PCB组件之间设置了O型密封圈，密封圈的安装槽做了0.2mm的压缩量预留，既可以保证1MPa以内气压下的密封可靠性，

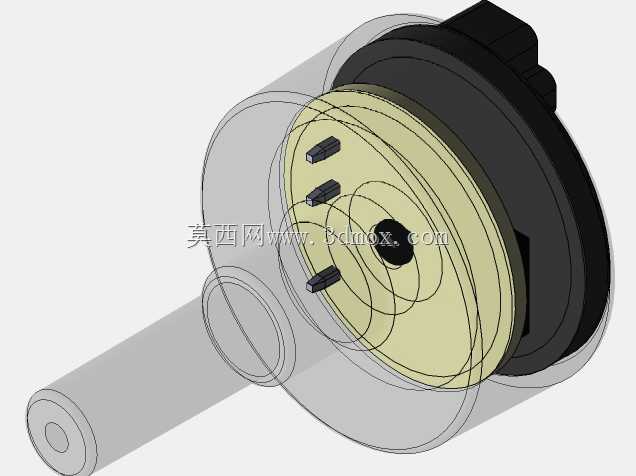

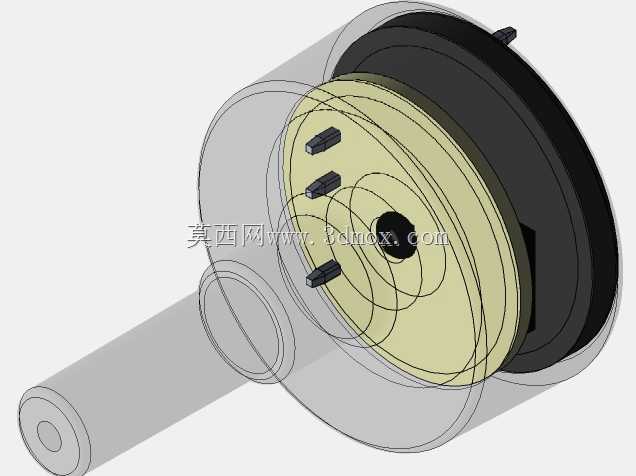

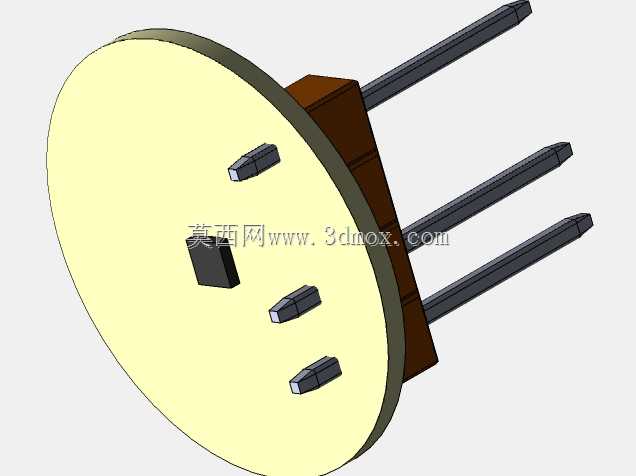

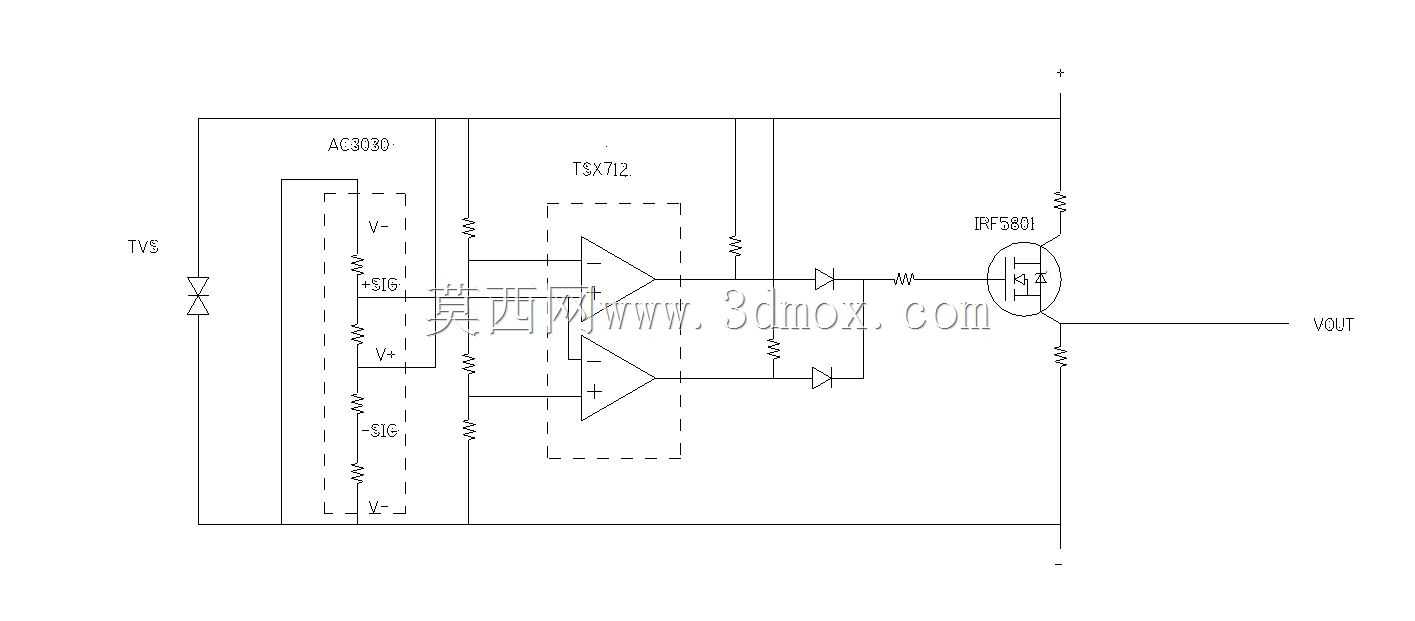

　　又不会因为压缩量过大导致装配阻力过高，影响产线装配效率。内部核心的MEMS压力敏感芯片直接贴装在PCB基板上，芯片的压力感应面正对气嘴的进气通道，气路进入壳体后直接作用在敏感膜片上，避免了额外导气结构带来的压力损失与响应滞后，实测压力响应延迟可以控制在1ms以内，完全满足高频动态压力的检测需求。PCB组件上除了敏感芯片之外，还集成了TVS防护二极管与信号调理电路，TVS管布置在芯片的信号输入引脚侧，可以有效吸收气路设备启停时产生的浪涌电压，避免敏感芯片被静电或浪涌击穿，提升组件在复杂工业现场的抗干扰能力。PCB与外壳之间采用高频焊接工艺实现固定，焊接沿边做了定位凸台结构，装配时PCB可以直接卡在凸台上实现轴向定位，

　　不需要额外做治具定位，焊接后的壳体连接强度可以承受50N以上的轴向拉力，不会因为气管拉扯出现壳体分离的问题。尾部的端盖采用卡扣式结构与主体壳体连接，端盖上预留了线束穿出的缺口，缺口处做了圆角处理，避免线束被锐边割破绝缘层，端盖内侧做了压紧筋位，装配后可以将PCB板牢牢压在壳体内的定位台阶上，避免设备振动时PCB出现窜动导致的引脚脱焊问题。从安装边界来看，整个组件的最大外径控制在18mm以内，轴向总长度不含气嘴插接段为22mm，气嘴插接段长度为8mm，适配内径4mm的标准气动软管，安装时只需要在设备面板上预留直径12mm的安装孔，即可通过壳体外侧的卡接结构实现快速固定，不需要额外设计复杂的安装支架。

　　设计过程中充分考虑了低成本量产的需求，所有结构件都采用通用注塑工艺加工，壳体选用PBT材质，兼顾了结构强度与耐化学腐蚀性能，可以适配氧气、氮气、压缩空气等多种无腐蚀性气体的检测场景，密封圈选用硅橡胶材质，兼容宽温域工作环境，在-20℃到85℃的温度区间内都可以保持稳定的密封性能。结构设计时特意规避了狭小深腔、倒扣等不利于注塑脱模的结构，所有零件的脱模斜度都控制在1.5度以上，不需要做复杂的抽芯模具结构，可以有效降低模具开发成本与量产时的不良率。内部PCB采用圆形板设计，板材选用常规FR-4材质，所有元器件都采用标准SMT封装，可直接通过通用贴片机完成焊接，不需要定制特殊的焊接治具。在气路兼容性设计上，整个组件的气路内壁都做了光滑处理，没有容易积尘的死角，避免长期使用时气体中的杂质堆积在敏感芯片表面，导致检测精度漂移。针对氧气检测的特殊需求，所有与氧气接触的结构件都选用了无油阻燃材质，避免高压氧气环境下出现材料燃爆风险，符合医用氧气设备的材料安全要求。从装配流程来看，整个组件的装配只需要依次完成O型圈放置、PCB组件装入、高频焊接、端盖卡扣压合四个步骤，单组件装配时间可以控制在10秒以内，非常适合自动化产线的批量装配。结构设计时还做了防错设计，PCB板上设置了定位缺口，与壳体内的定位凸筋对应，装配时不会出现方向装反的问题，避免因为装配错误导致的信号输出异常。
