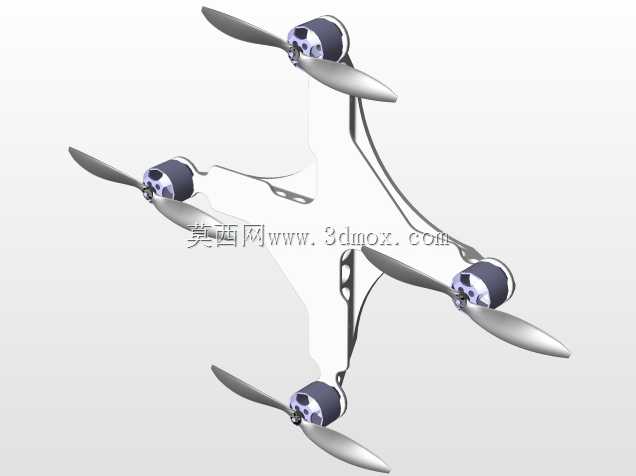

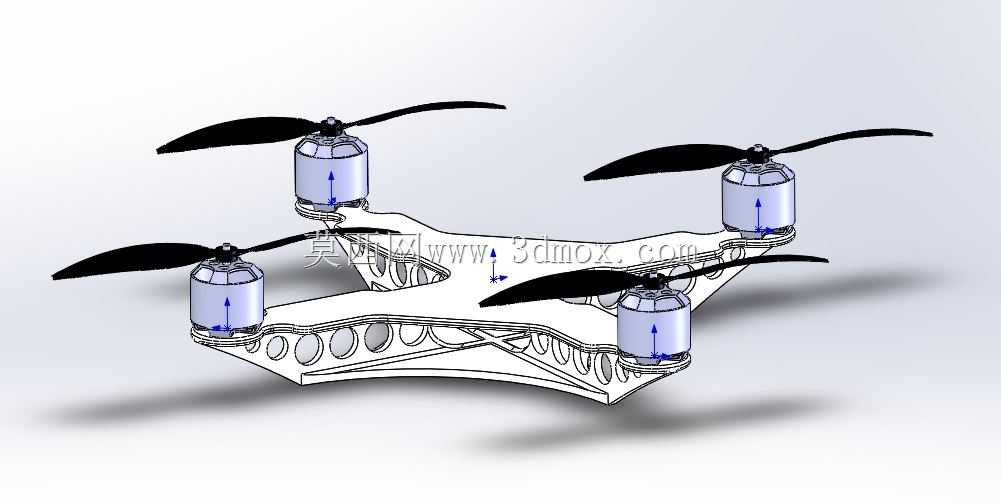

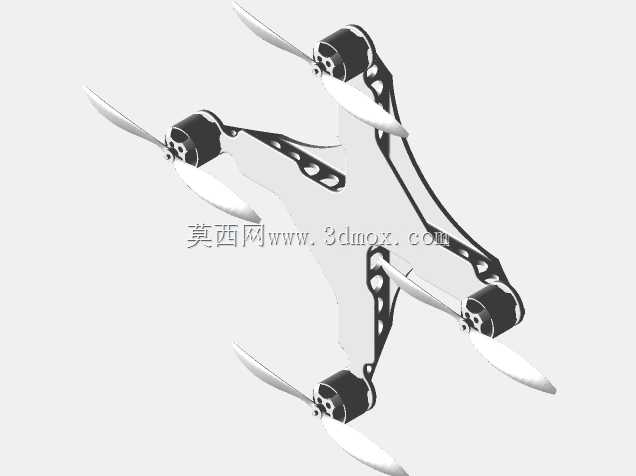

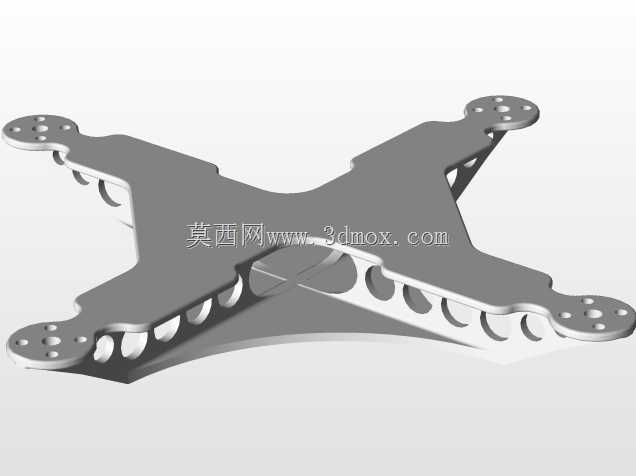

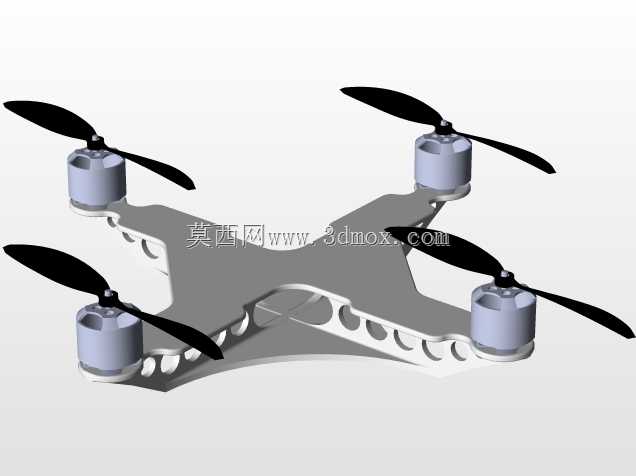

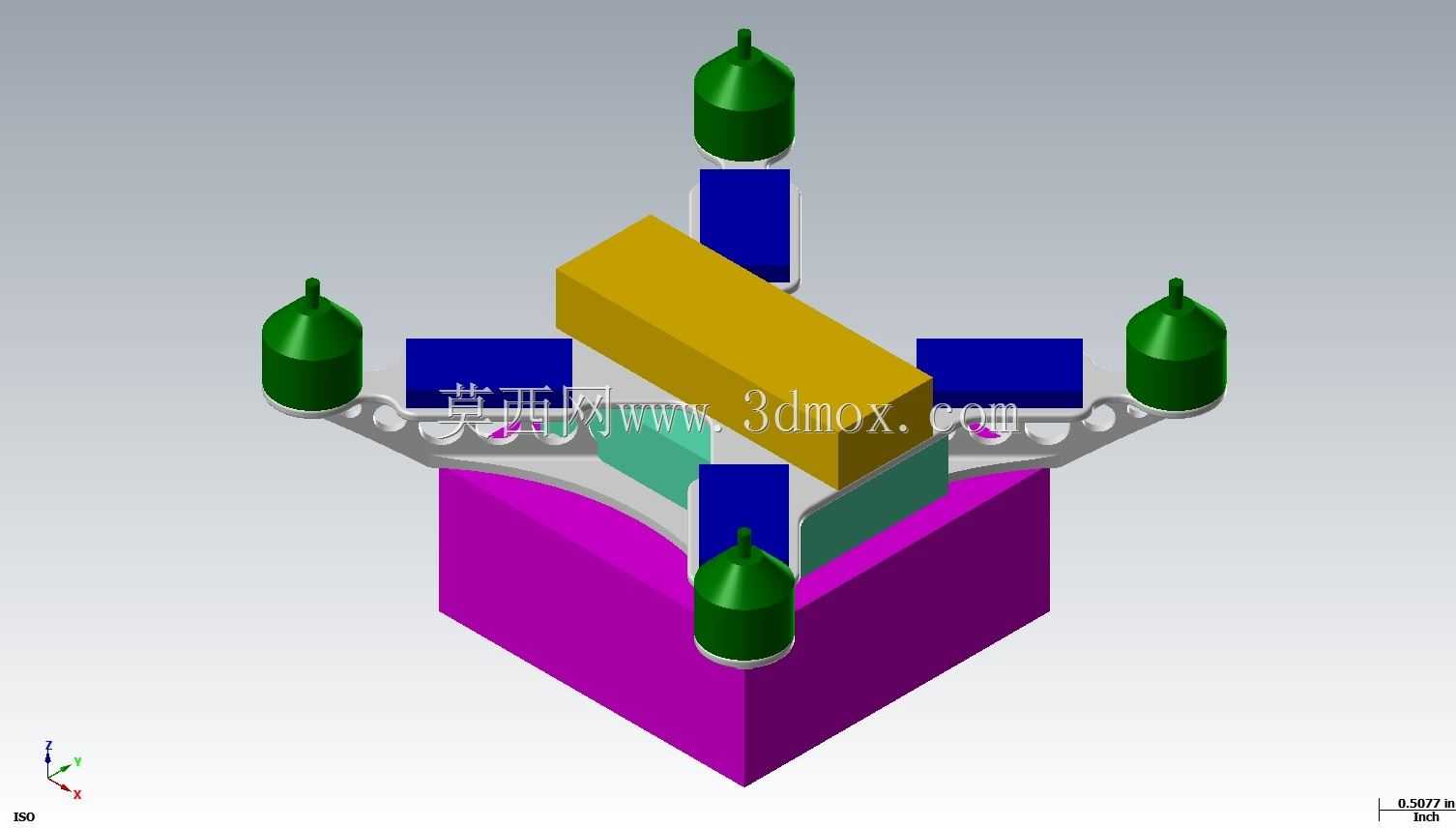

这款四旋翼飞行器的结构设计,核心围绕小载荷近距作业场景的实际需求展开,在机架构型阶段就放弃了传统封闭壳式的设计思路,采用X型对称布局的一体化镂空机架,四个动力臂沿中心对称向外延伸,相邻臂夹角保持90度,保证旋翼旋转平面无重叠干涉,同时让整机重心严格落在机架几何中心位置,避免飞行过程中出现偏航力矩偏差。机架主体的镂空区域并非随意减重,而是沿着主受力路径做等强度挖除,在动力安装座与中心载荷舱之间保留连续的传力筋条,既削减了非受力区域的材料冗余,又能保证四个电机座的安装平面度,控制在0.1mm以内的平面度公差,避免旋翼旋转时出现动平衡偏差带来的整机振动。动力单元采用直驱式安装结构,每个电机直接固定在臂端的安装座上,
省去了额外的传动转接结构,减少动力传递路径上的能量损耗,电机座上预留的定位柱与电机安装孔位严格匹配,装配时无需额外调整同轴度,旋翼采用两叶式快拆构型,桨根与电机输出轴的配合采用止口定位,保证每次拆装后旋翼的动平衡状态不会出现明显偏移,日常作业更换受损桨叶时无需重新做整体动平衡校准。从安装边界来看,机架中心的载荷舱区域预留了标准的安装孔位阵列,孔位间距兼容常用的飞控板、电池、小型任务载荷的安装尺寸,不需要额外打孔改装就能完成核心元器件的装配,机架整体的外轮廓尺寸控制在旋翼旋转直径的安全范围内,相邻旋翼的桨尖间隙保持在20mm以上,避免飞行过程中气流扰动带来的桨叶碰撞风险,同时机架底部预留了起落架的安装接口,

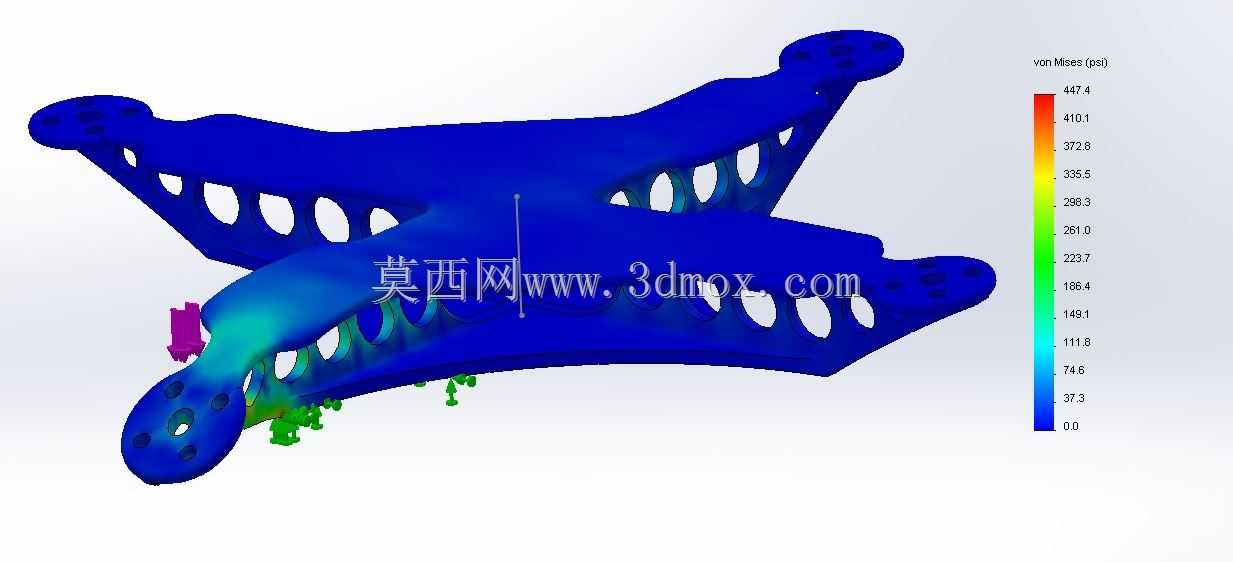

可根据作业场景选配固定式或者快拆式起落架,保证起降过程中底部载荷不会直接接触地面。在实际应用场景中,这类轻量化四旋翼结构可适配室内巡检、小范围航拍、教学实验等多种场景,镂空的机架结构除了减重之外,还能减少飞行过程中的风阻,机架侧面的镂空区域同时可以作为走线通道,将电调、电机的连接线从机架内部穿过,避免线材外露被旋翼剐蹭,也能减少线材带来的额外风阻。设计阶段针对机架的受力特性做了针对性优化,四个动力臂的截面采用变厚度设计,靠近中心载荷舱的位置壁厚更大,向臂端逐渐过渡到均匀壁厚,既保证臂根位置能承受旋翼旋转带来的交变弯矩,又不会在臂端增加不必要的重量,电机安装座的位置设计了下沉式的定位槽,电机装入后外壳与槽壁贴合,
能将旋翼旋转产生的振动均匀传递到机架筋条上,避免局部应力集中导致的机架疲劳损坏。旋翼的旋转方向采用对角同向的配置,两个顺时针旋转的旋翼与两个逆时针旋转的旋翼对角布置,飞行过程中通过调整四个旋翼的转速差就能完成俯仰、横滚、偏航的姿态控制,不需要额外的舵面结构,整体机械结构的可靠性更高,日常维护只需要检查桨叶固定状态与电机接线即可,没有复杂的传动维护点。机架的材料选型适配ABS类工程塑料的加工特性,镂空的筋条厚度均匀,最小壁厚控制在1.5mm以上,既适合3D打印快速成型,也能满足小批量注塑生产的工艺要求,不会出现壁厚不均导致的成型缺陷,所有边角位置都做了R2以上的圆角过渡,避免应力集中的同时,也能减少加工过程中的毛刺处理工作量。从实际装配的角度来看,整个机架为一体化结构,不需要额外拼接臂段,装配时只需要将四个电机固定到对应安装座,接好线路后将飞控、电池固定到中心载荷区即可完成整机的机械装配,装配工序简单,不需要复杂的工装定位,普通从业者按照孔位指引就能完成组装,适合作为小型无人机的开发验证载体,也可作为教学场景下的无人机构造实训模型,帮助学习者理解四旋翼飞行器的结构布局与受力逻辑。
