克普吕模块化输送栈桥结构设计方案

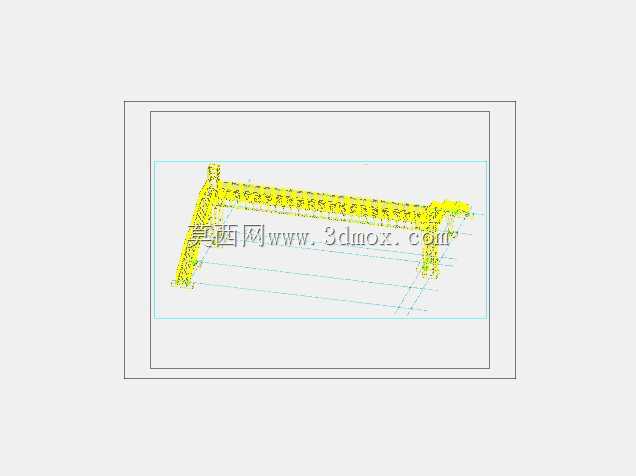

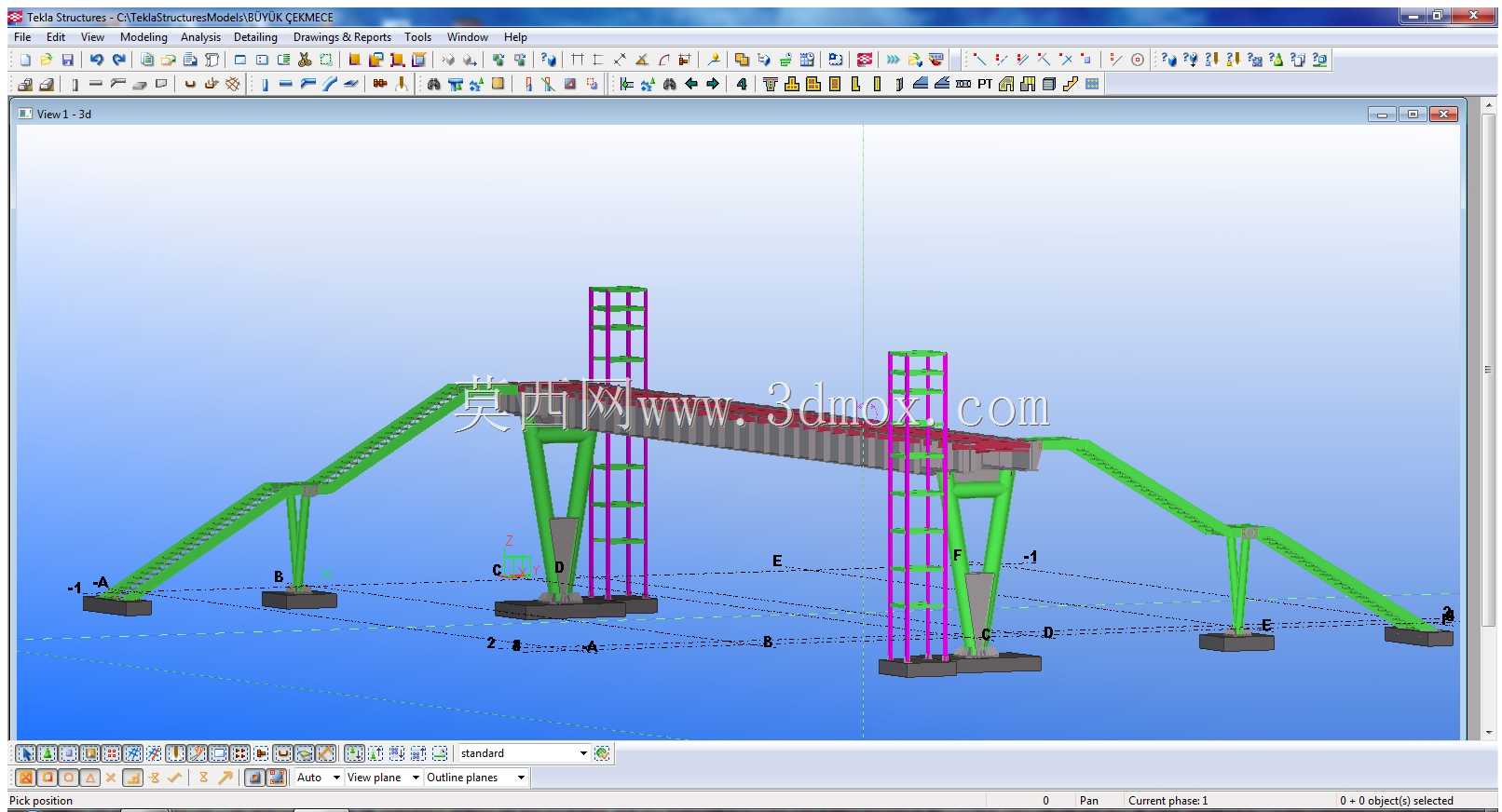

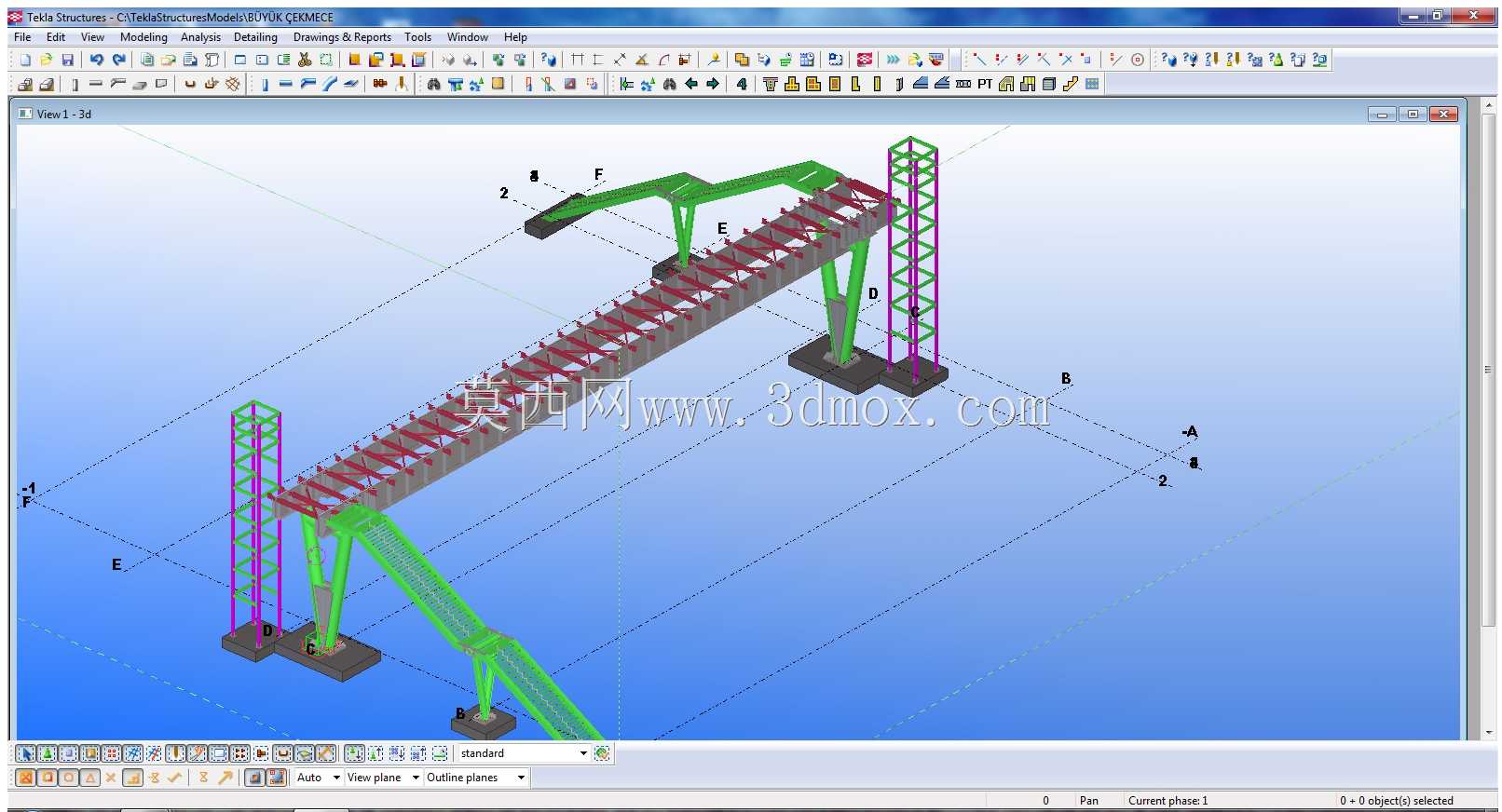

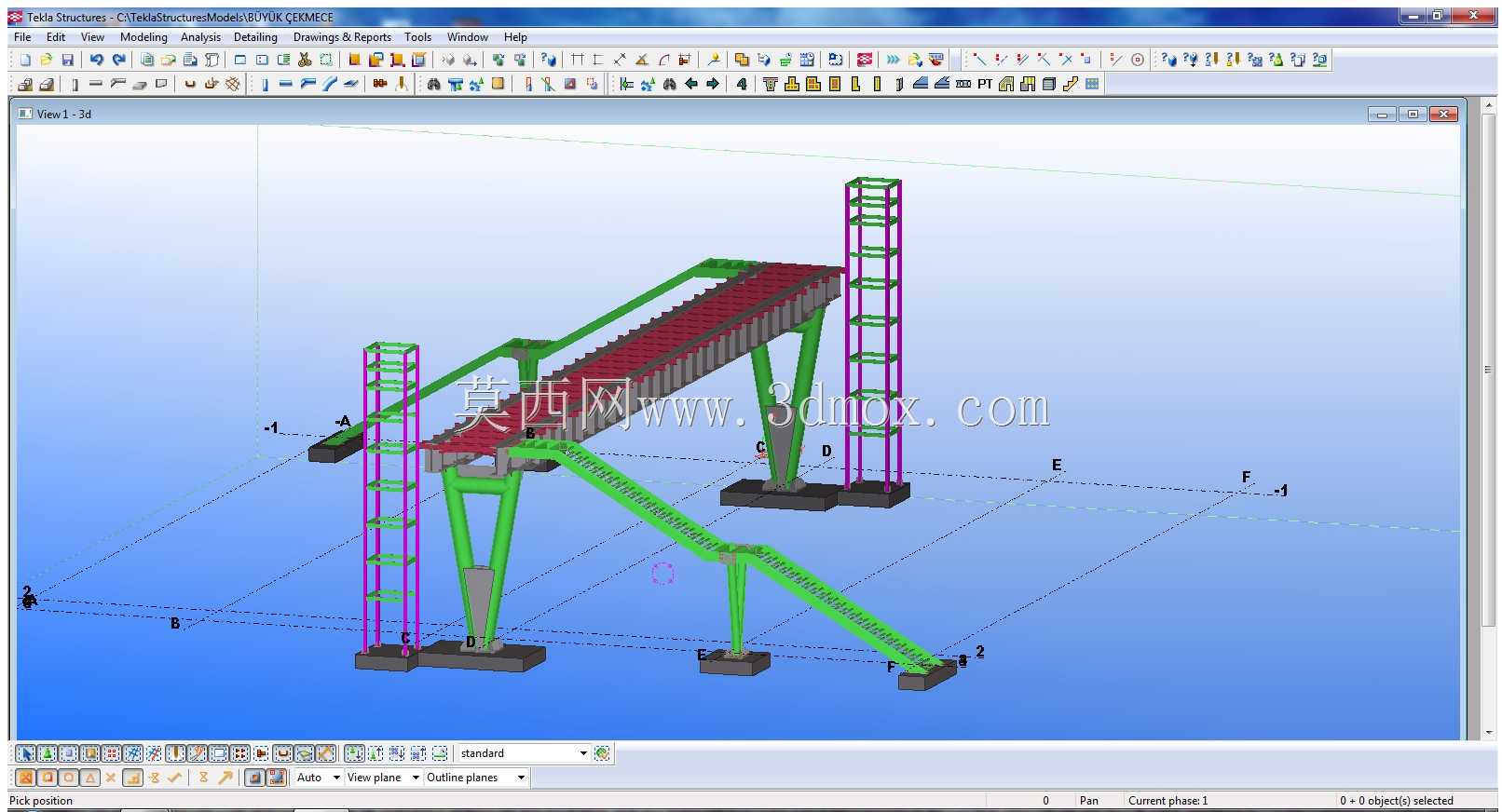

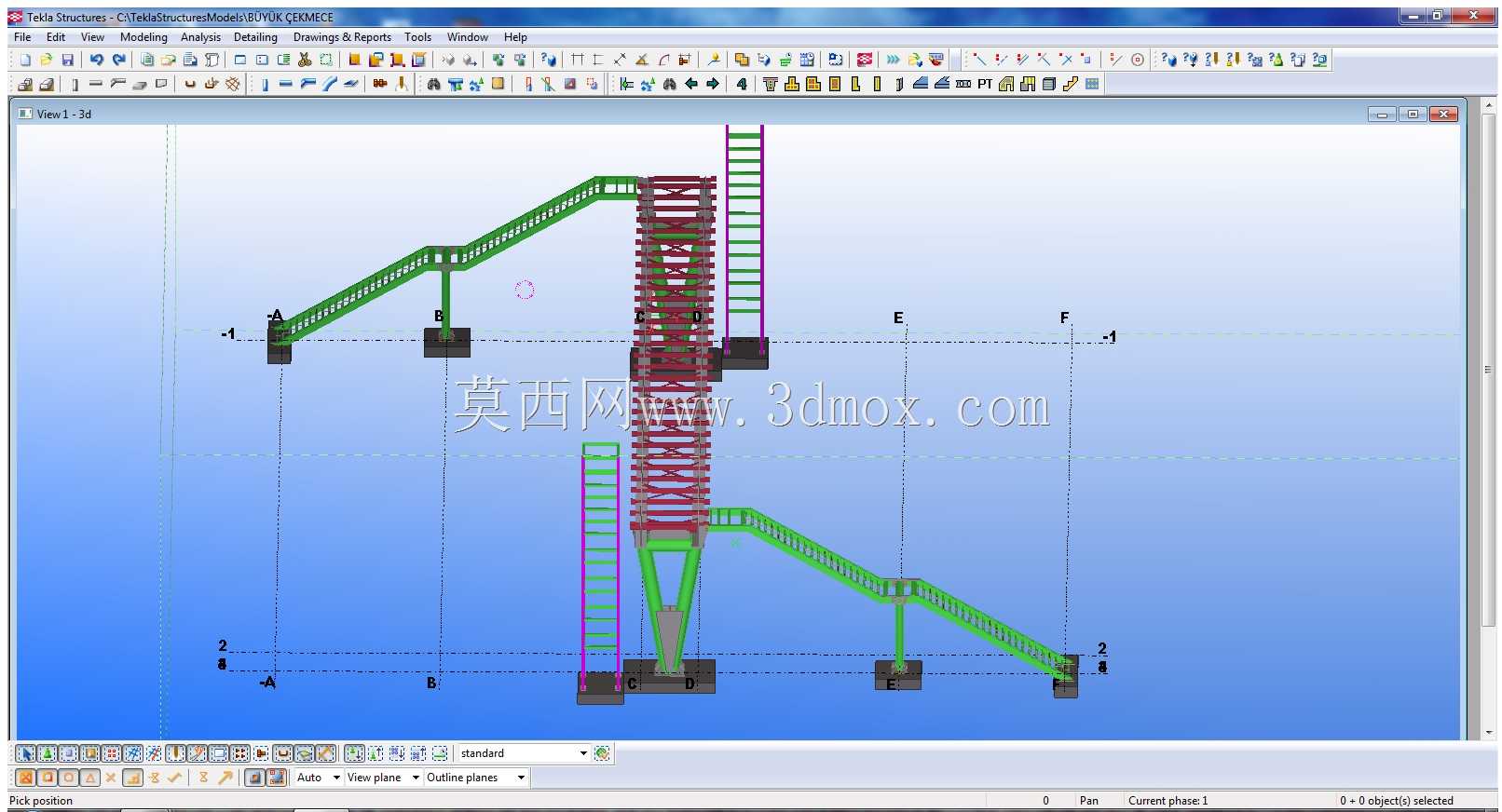

该结构为高架式物料输送栈桥，主要应用于矿山散料转运、港口物料堆场输送、厂区跨区域物料接力输送场景，可在存在地形高差、场地障碍物阻隔的作业区域内，搭建连续稳定的物料输送通道，解决不同高程作业面之间的散料、件货长距离转运需求，避免地面运输路径交叉带来的作业干扰，提升厂区或作业区的物料流转效率。整套结构包含主输送段、倾斜接料段、双侧检修爬梯、分段式支撑钢架四个核心功能部分，主输送段采用水平高架布置，可适配皮带输送设备的安装需求，上方预留的防护结构安装位可加装防雨、防尘罩壳，满足露天作业环境下的设备防护要求；倾斜接料段从主输送段端部斜向延伸至地面接料点位，坡度经过合理校核，既保证物料下滑或低位输送设备接料的顺畅性，也控制整体结构的占地面积，避免过大的场地占用。双侧检修爬梯沿支撑立柱垂直布置，梯身设置防护笼结构，可供运维人员抵达主输送段的检修平台，完成日常设备巡检、易损件更换、故障排查等作业，爬梯与支撑立柱采用螺栓连接固定，便于后期拆装维护。分段式支撑钢架根据不同段的荷载需求设计不同的截面规格，主输送段中部的支撑采用三角斜撑结构，可承受主输送段满载运行时的竖向荷载与水平振动荷载，端部与倾斜段的支撑采用加宽底座设计，增大与地面基础的接触面积，降低地基承压要求，适配不同硬化程度的作业场地。设计过程中优先采用模块化拆分思路，所有结构段均按照运输尺寸边界拆分，单段长度控制在常规货运车辆的装载范围内，现场安装时仅需通过法兰螺栓拼接即可完成组装，无需大量现场焊接作业，大幅缩短现场施工周期。结构的安装边界充分考虑作业区的通行需求，主输送段底部预留足够的净空高度，可满足常规作业车辆、人员的通行需求，倾斜段的落点位置可根据现场接料点位灵活调整支撑位置，适配不同场地的布局要求，整套结构的荷载冗余量按照满载工况1.5倍设计，可应对物料偏载、设备启动冲击等极端工况，保证长期运行的结构稳定性。
