多轮式车辆独立悬架行走机构设计

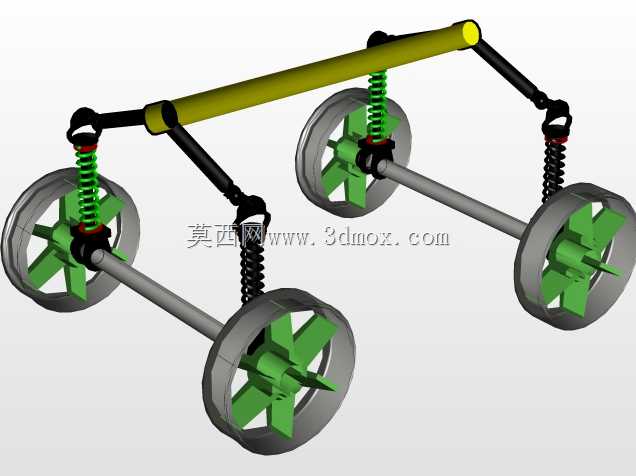

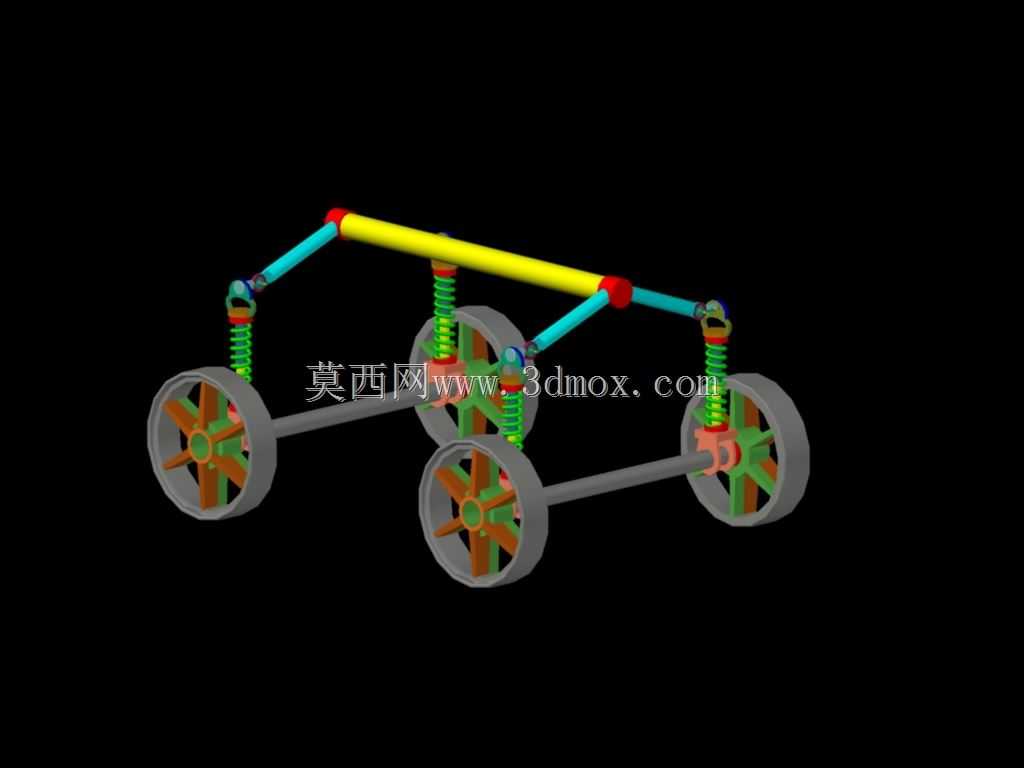

该行走机构主要面向多轮重载特种作业车辆、非道路移动作业平台的行走系统设计需求，适配矿区巡检、厂区物料转运、复杂地形作业等多类场景，可在颠簸、起伏、存在零散障碍物的非铺装路面稳定承载并传递动力，保障作业平台行驶过程中的车身姿态平稳，降低颠簸对车载作业设备、承载物料的冲击影响。整体机构采用对称式布局设计，四组行走轮通过横向车桥分为前后两组，每组车桥上方配置螺旋弹簧减震元件，搭配多段式横向稳定连杆与纵向连接臂，形成兼具承载能力与缓冲性能的独立悬架结构。设计过程中优先考虑复杂地形下的轮组贴地性能，通过连杆铰接点的位置优化，让单侧车轮遇到凸起或凹陷障碍时，可独立完成上下跳动动作，不会连带同侧其他轮组脱离地面，始终保证所有轮组与地面保持有效接触，避免出现打滑、悬空失稳的问题。横向布置的稳定杆通过球铰结构与各侧减震支臂连接，可在车辆转向、侧倾时提供足够的抗扭刚度，减少车身侧倾幅度，提升行驶安全性。减震元件采用螺旋弹簧搭配导向柱的结构，可根据实际承载需求更换不同刚度的弹簧，适配0.5吨到3吨级的不同承载平台，安装边界上，整体机构的上部连接座预留标准螺栓安装孔位，可直接与不同规格的作业平台底盘主梁对接，无需额外设计转接支架；横向稳定杆的长度可根据底盘宽度在一定范围内调整，适配1.2米到1.8米宽度的各类中小型作业平台。轮组采用辐条式轮毂结构，既保证轮体的结构强度，又能降低整体自重，轮轴位置采用标准化轴承安装位，可适配不同直径的橡胶充气轮或者实心负重轮，满足不同路面的行驶需求。整套机构的铰接位置均采用自润滑衬套设计，可降低日常维护频次，适配长时间户外作业的使用需求，在结构强度校核阶段，针对满载冲击、单侧轮组抬升、紧急制动等多类极限工况做了受力优化，保证各连杆、连接座的应力均处于材料许用范围内，避免长期使用出现结构变形、断裂的问题。
