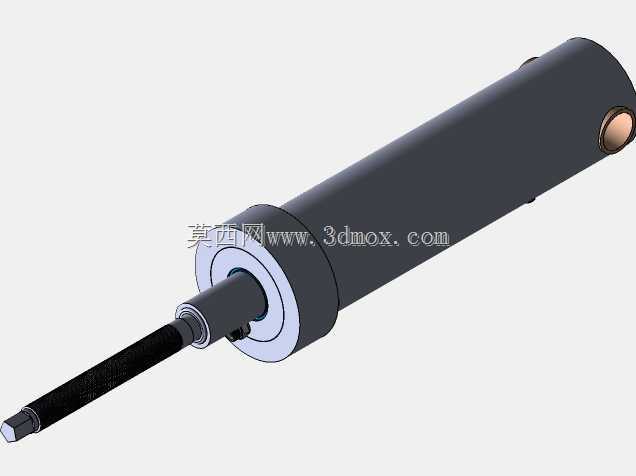

车辆液压制动缸结构三维设计

　　该制动执行元件主要应用于轮式行走机械的行车制动回路中，作为液压制动系统的末端执行部件，承担将制动管路内的液压压力转化为机械推力的核心作用，最终推动制动蹄片或制动卡钳压紧摩擦副，实现行走机构的减速与驻车锁止。从结构布局来看，整体采用长筒式单作用液压缸设计，缸体主体为等径直筒结构，一端设置铰接安装端，内嵌铜质衬套以降低铰接转动时的磨损量，适配车辆底盘上的铰接安装座，可补偿制动过程中部件摆动带来的角度偏差，避免缸体承受额外径向载荷导致密封件过早损坏。伸出端为阶梯式活塞杆结构，杆端加工有外螺纹连接段，可直接与制动摇臂或推力拨叉相连，活塞杆表面做硬化处理，降低往复运动过程中与导向套之间的摩擦损耗，同时提升抗泥沙、碎石冲击的能力，

　　适配非道路车辆、商用车底盘的恶劣工作环境。设计过程中优先考虑了密封系统的可靠性，缸体内部设置多道密封槽，分别适配主活塞密封、活塞杆防尘密封、静密封三类密封件，其中主活塞采用唇形密封结构，可随制动压力升高自动提升密封贴合压力，避免高压制动液泄漏；活塞杆端设置组合式防尘圈，可在活塞杆回缩过程中刮除表面附着的泥沙、油污，防止杂质进入缸体内部划伤密封面与缸筒内壁。安装边界方面，缸体总长度适配常规鼓式制动器的安装空间，铰接端的销轴孔直径与主流商用车、工程车辆的制动安装销轴尺寸匹配，活塞杆最大伸出行程满足制动间隙消除与最大制动力输出的行程需求，无需额外调整安装支架即可直接替换同规格的传统制动缸部件。从功能特性来看，该结构采用单作用复位设计，

　　制动时高压油液进入无杆腔推动活塞杆伸出，解除制动时依靠制动回路的回位弹簧以及制动蹄片的回位力带动活塞杆回缩，无需额外设置回油管路的背压结构，简化了制动回路的管路布置。缸体外部未设置多余的外置管路与接头，进出油口布置在缸体侧面靠近铰接端的位置，可避免车辆行驶过程中飞石磕碰油口接头，同时方便制动管路的走线固定，减少管路弯折带来的阻力损失。在结构强度校核层面，缸筒壁厚按照制动系统最高工作压力的1.5倍安全系数设计，可承受常规制动过程中的压力冲击，即使出现紧急制动时的瞬时压力峰值，也不会出现缸筒鼓胀、开裂的问题；活塞杆的直径选取兼顾了推力输出与抗弯曲能力，在最大制动力输出状态下，活塞杆的弯曲变形量控制在允许范围内，

　　避免出现卡滞导致制动拖滞或制动失效的问题。导向套与缸体之间采用螺纹连接加止动销的固定方式，长期往复运动过程中不会出现导向套松动移位的问题，同时方便后期维护时拆解更换密封件，无需整体更换制动缸总成，降低了设备的后期维护成本。该结构的三维建模过程中，对所有配合面均按照实际加工公差进行了间隙预留，活塞与缸筒之间的配合间隙、活塞杆与导向套之间的配合间隙均符合液压元件的设计规范，可直接用于后续的工程图导出、生产工艺编制，也可用于制动系统的动力学仿真分析，模拟不同制动压力下的制动力输出曲线、部件运动干涉情况，为整车制动系统的匹配计算提供准确的三维数模支撑。
