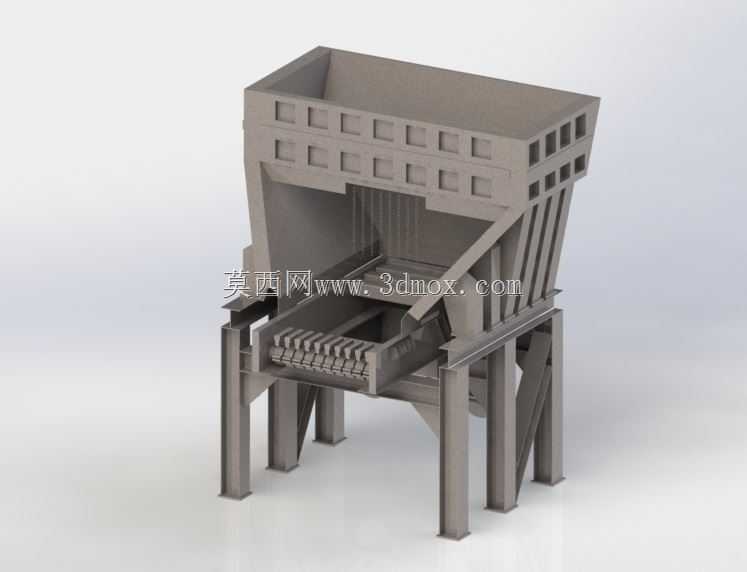

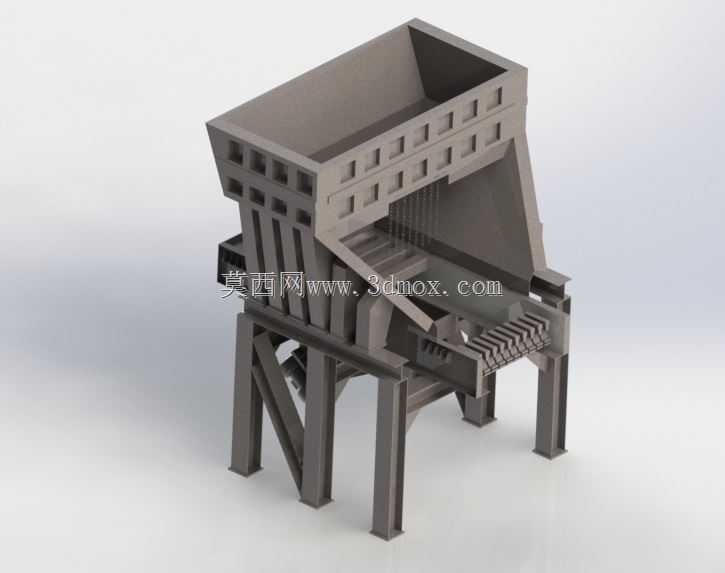

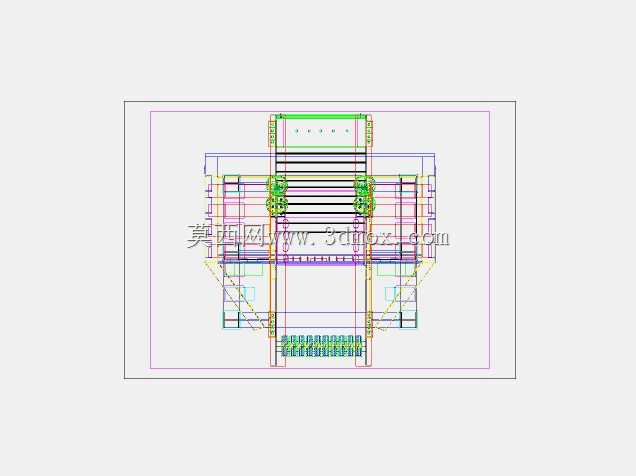

矿用振动给料机整机结构三维设计

这款振动给料设备主要应用于矿山、砂石骨料生产、煤炭分选、建材加工等散状物料处理的前端工序场景，是破碎、筛分、输送作业线中衔接料仓与下游处理设备的核心衔接设备，可将块状、颗粒状物料从储料仓中均匀、定量、连续地供给到受料装置中，避免下游设备出现进料不均导致的堵料、过载、设备磨损加剧等问题，大幅提升整条生产线的运行稳定性与连续作业能力。在实际生产场景中，该设备可适配颚式破碎机、圆锥破碎机、振动筛等多种选矿与砂石加工设备的进料需求，既可以完成粗碎环节的大块物料给料，也可适配中细碎环节的颗粒物料均匀喂料，对于含水量偏高、含泥量偏大的黏湿性物料，也能通过振动特性避免物料在料仓出口结拱堵料，保障物料输送顺畅。从功能特性来看，该设备采用双振动电机激振的结构设计，运行过程中通过定向激振力驱动槽体做周期性往复振动，槽体沿振动方向的加速度达到物料临界抛掷状态时，物料会沿槽面向前做跳跃式匀速运动，最终均匀落入下游受料设备内，相比传统的往复式给料机，该设备无相对运动的易磨损部件，运行过程中噪音更低、能耗更小、给料精度更高，同时可通过调整振动电机的偏心块夹角，灵活调节激振力大小，适配不同粒径、不同堆积密度物料的给料量需求，调节范围宽且调节操作简便，无需拆解设备即可完成参数调整。在设计思路上，该模型充分考虑了矿山现场的恶劣工况条件，整体采用框架式焊接支撑结构，槽体衬板采用高耐磨材质设计，可承受大块物料下落的长期冲击磨损，支撑腿与槽体之间采用减振弹簧连接，可有效隔绝设备运行时的振动向基础传递，降低设备运行对厂房基础的载荷冲击，同时避免振动传导影响周边其他设备的正常运行；槽体采用上宽下窄的渐变式料槽结构，进料端设置加宽的受料段，可完全承接料仓下落的物料，避免物料撒漏，出料端设置匀料格栅结构，可在给料过程中对物料进行初步的粗筛分，将符合粒径要求的细料提前筛出，减少下游破碎机的无效负荷，提升整条生产线的处理效率。从安装边界来看，该设备整体采用落地式安装结构，支撑腿底部设置安装固定板，可通过地脚螺栓与混凝土基础牢固连接，安装时需保证槽体横向水平偏差控制在允许范围内，避免物料向一侧偏斜导致给料不均，设备进料端与上方储料仓的出料口采用软连接结构密封，避免粉尘外溢，出料端与下游设备的进料口预留足够的检修空间，方便日常的设备检查与易损件更换；设备整体外形适配常规中小型砂石生产线的产能需求，安装时无需复杂的预埋结构，可根据现场场地情况灵活调整安装位置，既可以水平安装实现匀速给料，也可根据物料特性调整为小角度倾斜安装，进一步提升物料的输送速度，适配更高产能的生产线需求。
