传动用单排齿形链轮精密结构设计

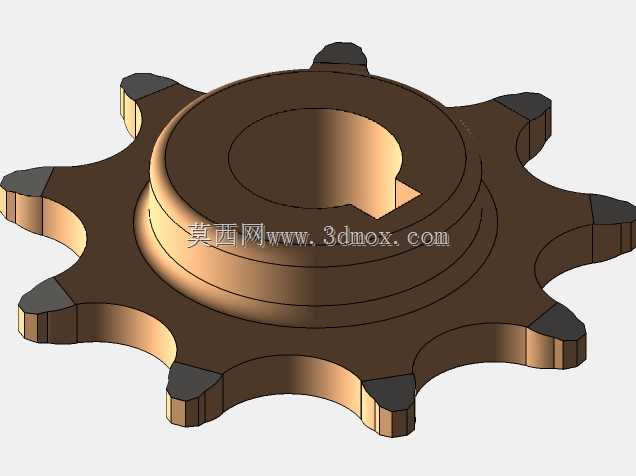

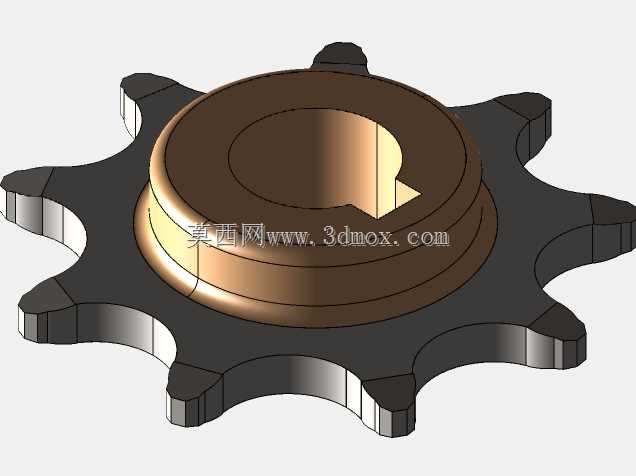

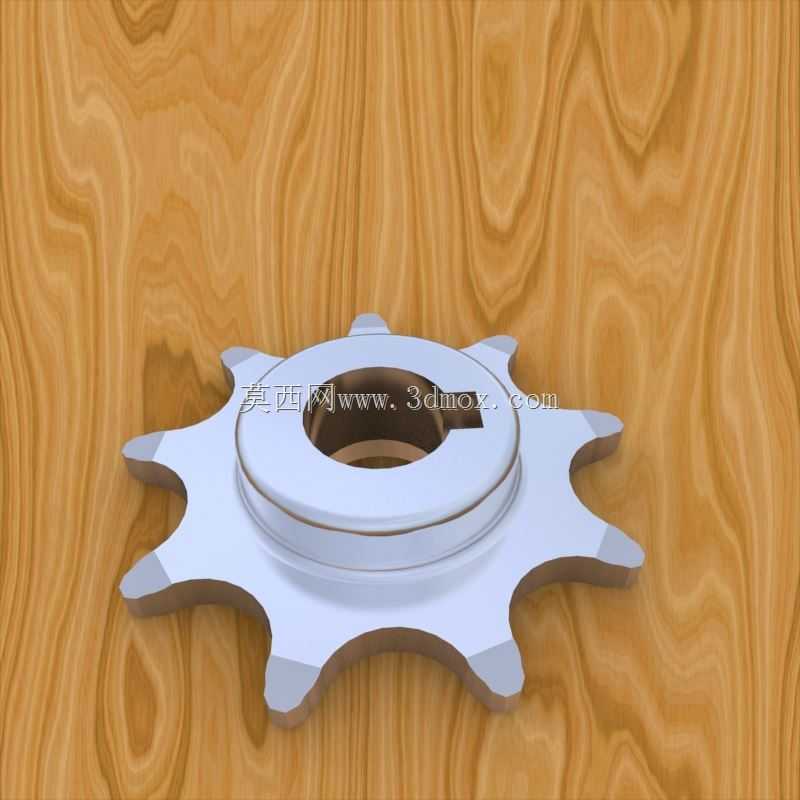

这款链轮是链传动系统中的核心啮合零件，主要应用于自行车、摩托车以及轻型工业输送设备的动力传递环节，在日常代步交通工具、小型农用机械、轻工自动化输送线中都能见到这类零件的身影，它的核心作用是和配套的传动链条精准啮合，将输入端的旋转扭矩稳定传递到从动端，相比带传动具备传动比精准、打滑率极低、重载工况下传动效率更高的优势，尤其适合低速大扭矩的动力传递场景。从功能特性来看，这款链轮采用单排齿结构设计，齿廓经过修形处理，每个轮齿的啮合面都做了适配标准链条节距的弧度打磨，能在啮合过程中让链条滚柱顺畅滑入齿槽，减少啮合冲击和运行噪音，同时降低齿面的异常磨损，延长整套传动副的使用寿命。中心位置设计有带键槽的安装通孔，安装时可以通过平键和传动轴实现周向固定，避免链轮在传递扭矩时和轴之间出现相对滑动，轮毂部分做了加厚凸台设计，既提升了零件整体的结构强度，也能在安装时和轴肩配合实现轴向定位，不需要额外加装过多定位套就能确定安装位置，简化装配流程。设计过程中首先确定了适配的链条规格，根据传递功率、额定转速计算出对应的链轮齿数、节圆直径、齿顶圆直径等核心参数，齿形的设计充分考虑了链条啮合时的包角范围，保证同时有3个以上轮齿和链条啮合，分散单个轮齿承受的载荷，避免单齿过载断裂；轮毂的厚度根据轴径的大小做了匹配设计，保证键槽的深度符合传动扭矩的强度要求，不会出现键槽处应力集中导致的轮毂开裂问题。外形尺寸上，轮齿的外圆轮廓做了倒角处理，避免安装时齿边磕碰划伤操作人员，也能在链条小幅偏摆时起到导向作用，让链条顺利滑入啮合位置；安装孔的尺寸公差按照过渡配合设计，既能保证装配时可以顺利压入传动轴，又能减少运行时的同轴度误差，降低传动过程中的径向跳动。整体结构紧凑，没有多余的冗余设计，在满足强度要求的前提下尽可能控制零件重量，减少传动系统的转动惯量，让动力传递的响应更加灵敏，不管是用在民用代步车辆还是小型工业设备上，都能稳定发挥传动作用，适配不同工况下的动力传递需求。
