多向连通式流体管路转接接头结构

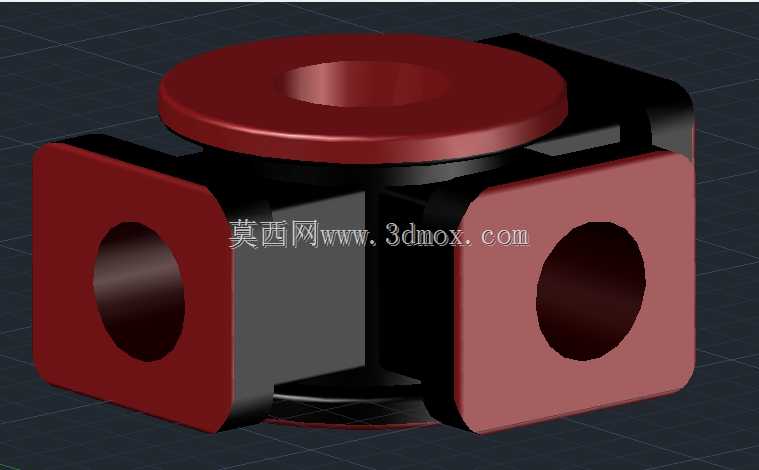

这款多向连通转接构件主要应用在工业流体输送、气动控制回路、液压动力传输系统的管路排布场景中，核心作用是实现三个正交方向的管路连通与介质分流，在紧凑型设备的阀组集成、小型液压站管路布局、自动化生产线气路排布中，能够有效减少管路弯折数量，压缩管路安装占用的空间，降低多接头拼接带来的泄漏风险。从实际使用功能来看，构件顶部的圆形凸台结构是主路接入端，中心的通孔作为介质主流通通道，两个正交方向的方形带孔端面作为支路输出端，可分别对接两个垂直走向的外接管路，实现单路输入、双路正交输出的介质分配，也可根据回路需求作为三路介质的汇流节点使用。在设计思路上，这款构件采用了对称式的结构布局，两个方形支路接口呈90度正交分布，与顶部圆形主接口的轴线保持垂直，三个接口的同轴度、端面平面度都做了针对性的公差预留，能够保证外接管路安装后密封面完全贴合，避免出现偏载导致的密封失效；主体黑色部分为结构承力基体，采用高强度工程塑料或压铸金属材质，能够承受管路内部的介质压力与外接管路的拉扯载荷，红色的接口端面部分做了加厚处理，可适配卡套式、快插式、螺纹压紧式等多种常见管路连接形式，接口边缘做了圆角过渡处理，既能够去除加工毛刺避免安装时划伤操作人员，也能减少接口处的应力集中，提升构件长期承压的使用寿命。在外形尺寸与安装边界上，构件整体为紧凑的方块叠加圆形凸台结构，两个方形支路接口的外端面间距控制在常规管路安装的操作空间范围内，顶部圆形凸台的外径略大于中心通孔直径，既能够为密封件提供足够的安装压紧面，也不会因为凸台尺寸过大挤占周边其他构件的安装位置；安装时不需要额外的定制固定支架，可直接通过三个接口与外接管路的连接实现位置固定，在狭小的设备腔体内部也能完成布置，适配各类紧凑型工业设备的内部管路改造与集成设计需求。
