起重吊装用多倍率滑轮组结构设计

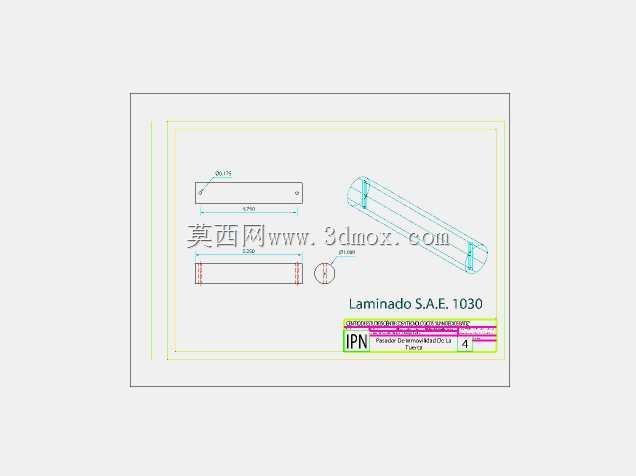

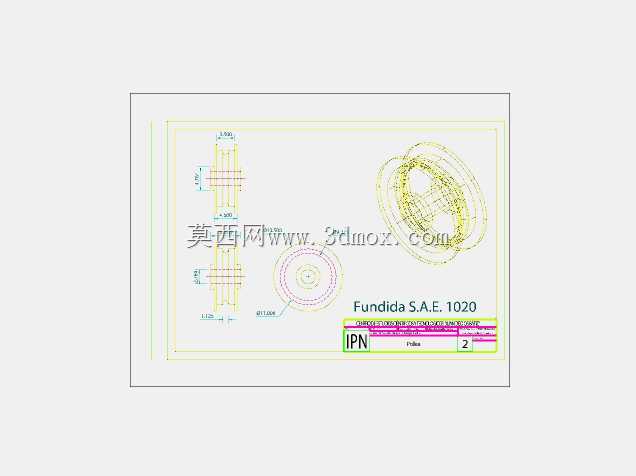

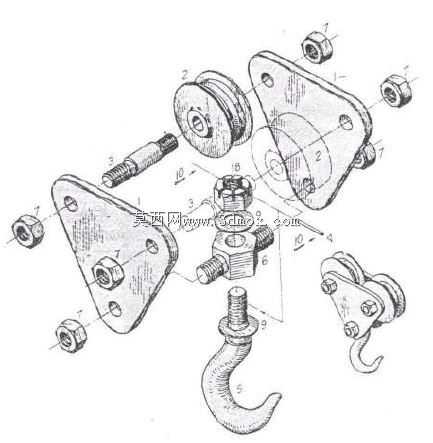

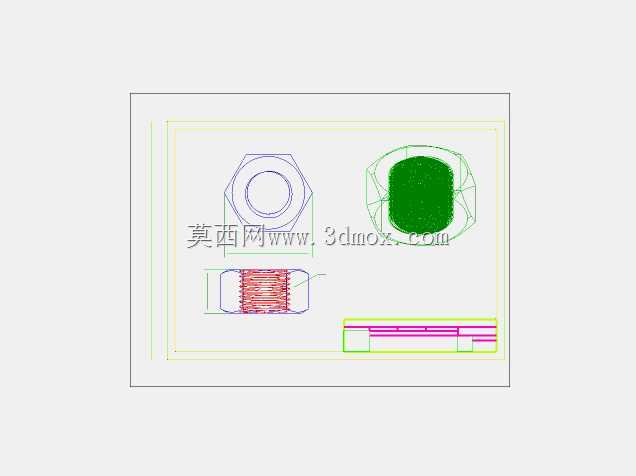

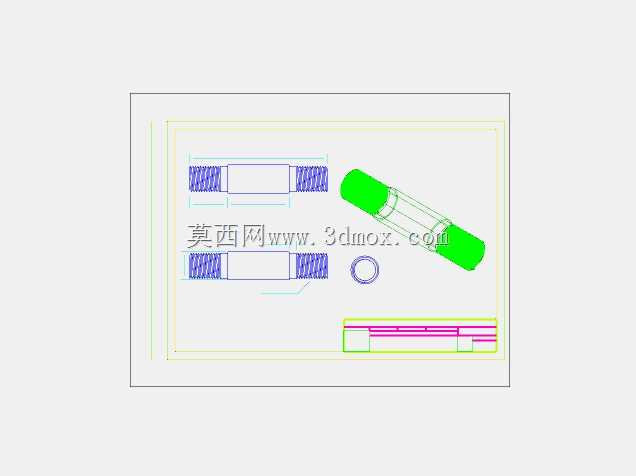

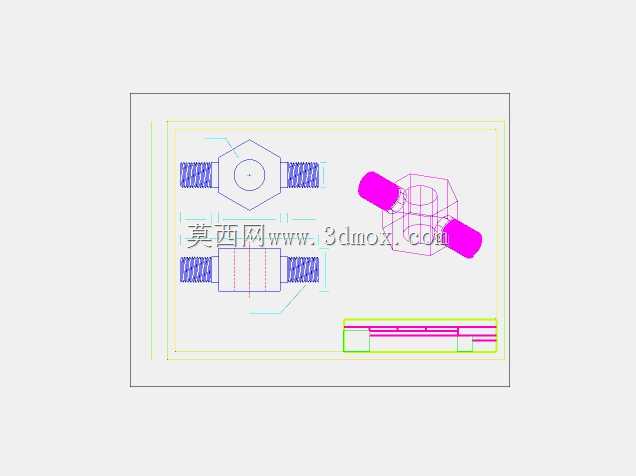

该滑轮组结构主要应用于各类起重吊装作业场景，覆盖车间重型工件转运、建筑工地物料垂直吊运、港口货场装卸作业、设备安装检修吊装等多个工业作业领域，是起重作业中实现力的传递与倍率放大的核心执行部件，能够在额定载荷范围内有效降低牵引端所需拉力，适配不同吨位的卷扬、手拉葫芦等牵引设备，满足小牵引力完成大重量负载吊装的实际作业需求。整套滑轮组采用对称式双动滑轮搭配双组定滑轮挂板的结构布局，下端集成标准起重吊钩组件，吊钩上部设置推力轴承结构，可实现吊装过程中负载的自由回转，避免钢丝绳因负载扭转产生打结、拧股等安全隐患；滑轮轮槽采用适配常规起重钢丝绳的圆弧槽型设计，槽面光滑过渡无尖锐棱角，能够减少钢丝绳工作过程中的磨损，延长钢丝绳的实际使用寿命。设计过程中充分考虑了实际吊装的受力分布特性，两侧三角形定滑轮挂板采用等强度结构设计，各滑轮安装销轴的位置经过受力校核，确保各段钢丝绳受力均匀，避免出现局部应力集中导致的结构变形；动滑轮组与吊钩之间采用铰接连接结构，可在一定范围内自适应调整吊装角度，适配不同起吊点的对位需求，减少斜拉歪吊带来的额外侧向载荷。从安装边界来看，整套滑轮组收拢状态下的轴向尺寸紧凑，可适配狭小空间内的吊装作业需求，各滑轮销轴端部设置可靠的防脱限位结构，避免作业过程中销轴窜动脱出；钢丝绳穿绕路径经过优化，各段钢丝绳之间无干涉摩擦，动滑轮升降行程范围内钢丝绳始终保持顺畅的走线状态，不会出现卡绳、咬绳的问题。同时结构上预留了爆炸视图的拆分展示逻辑，每个零件的装配关系清晰明确，既可以用于起重吊具的结构教学演示，也可作为非标起重吊具定制设计的参考原型，帮助设计人员快速理解滑轮组的力传递路径与装配逻辑，在实际生产中可根据额定起重量的需求调整滑轮数量、挂板厚度与吊钩规格，适配从轻型检修吊用到重型工业吊装的不同载荷等级需求，整体结构兼顾了作业安全性、维护便捷性与工况适配性，能够满足常规起重作业的各项使用要求。
