异形铰接式机械连接支架结构设计

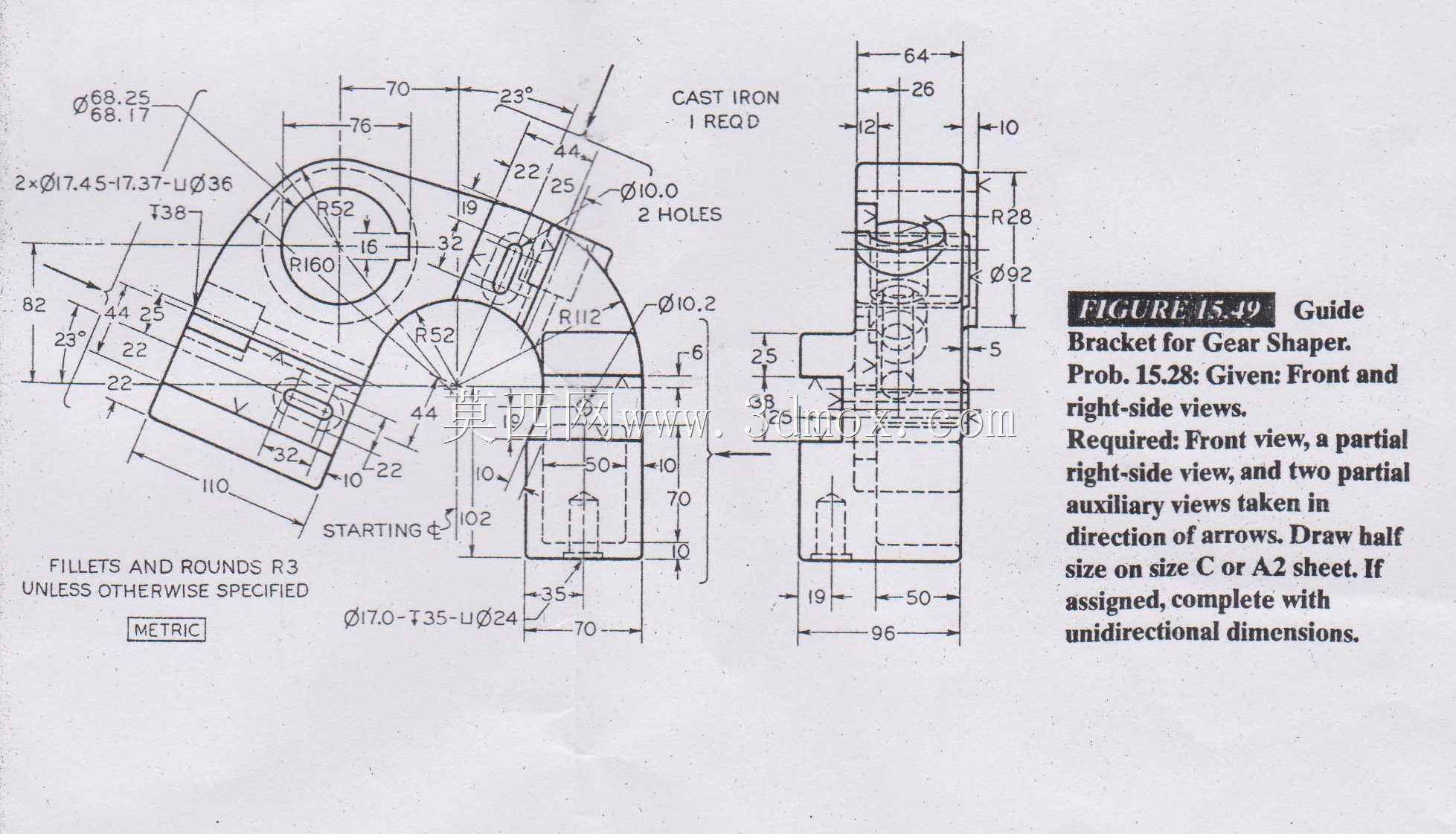

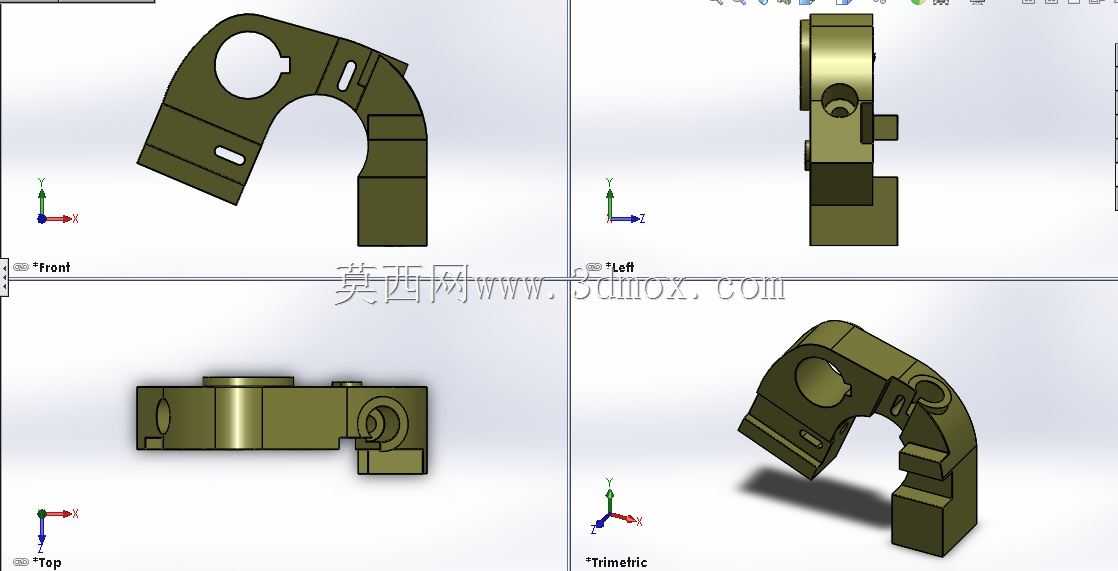

该异形铰接式连接支架是工业传动与支撑系统中的核心适配构件，主要应用于需要实现多自由度角度调整、载荷传递与部件定位的机械设备场景，常见于自动化生产线的执行端连接、工装夹具的角度调节模块、小型工程机械的动作铰接部位，可在往复摆动、变向载荷传递的工况下长期稳定工作，承担相邻部件之间的连接支撑、角度限位与载荷分散作用。从功能特性来看，该构件采用一体化弯折式主体结构，上部开设的带键槽圆孔用于与回转轴配合安装，可实现绕轴的定角度摆动，键槽结构能够传递扭矩，避免轴与孔之间出现相对打滑；侧面开设的长条形腰型孔用于安装位置的微调，可补偿装配过程中出现的尺寸公差，适配不同安装间距的对接部件；下部的块状基座为安装贴合面，可通过紧固件与固定端部件锁紧，保证连接的刚性与稳定性；侧面凸起的圆柱凸台用于安装辅助定位销或限位元件，可限制支架的摆动行程，避免超程运动造成部件碰撞损坏。在设计思路上，该构件采用等强度结构设计理念，主体弯折部位做了加厚过渡处理，避免应力集中导致的结构断裂，在非主要受力区域开设减重孔，在保证整体结构强度的前提下降低构件自重，减少运动过程中的惯性冲击；所有安装孔的位置均按照对接部件的安装基准做同轴度与位置度公差约束，保证装配后部件的运动精度；外轮廓的圆弧过渡设计既可以减少加工过程中的应力残留，也能避免安装维护过程中尖锐棱角造成的操作损伤。从安装边界来看，该构件上部铰接孔的孔径适配常规标准直径的回转轴，下部安装基座的贴合面为平面结构，可直接与带对应安装孔位的固定座对接，整体外轮廓的回转半径经过严格核算，摆动过程中不会与周边相邻部件产生运动干涉，腰型孔的调节行程覆盖常规装配公差补偿范围，无需额外加工调整即可完成现场装配，能够适配多种同规格不同安装偏差的对接场景，在中小载荷的铰接传动系统中具备较强的通用性。
