双列扭旋式便捷取冰结构设计

　　日常家用、小型商用饮品制备场景里，传统冰格取冰往往需要反复掰动、敲击，不仅操作费力，还容易出现冰块碎裂、冰格变形的问题，这款扭旋式取冰冰盘的结构设计，正是针对这类使用痛点做的定向优化。从实际使用场景来看，这类冰盘主要适配家用冰箱冷冻层、小型台式制冰设备的储冰前置模块，也可作为户外便携制冰盒的核心结构使用，安装边界需要匹配常规冰箱冷冻抽屉的内部净高，整体结构的堆叠高度控制在60mm以内，单组双列结构的横向宽度不超过180mm，纵向深度控制在240mm区间，能够适配绝大多数家用冰箱冷冻格的尺寸预留，不需要额外改造冷冻空间即可直接放置。

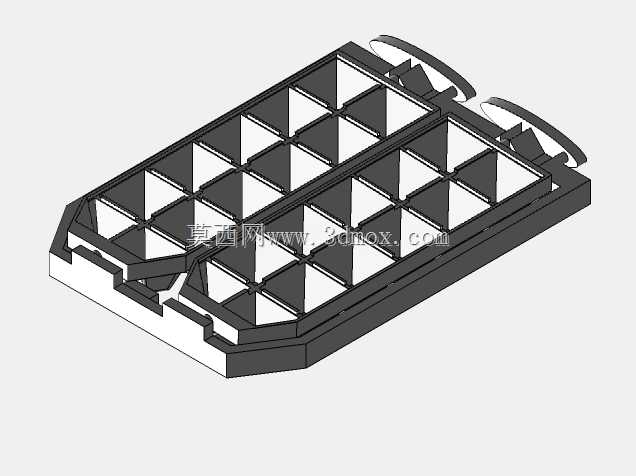

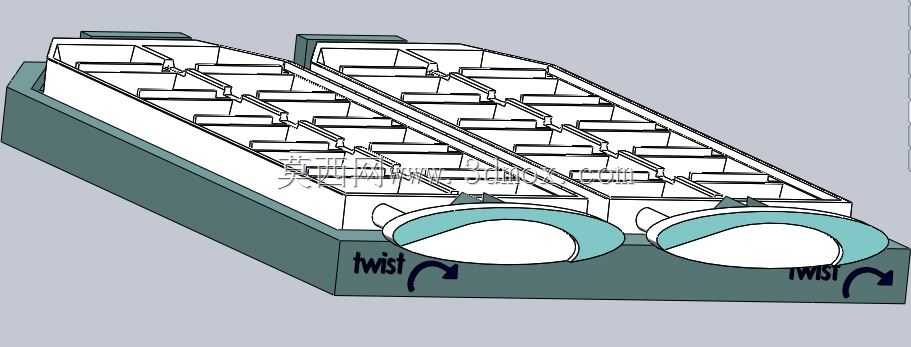

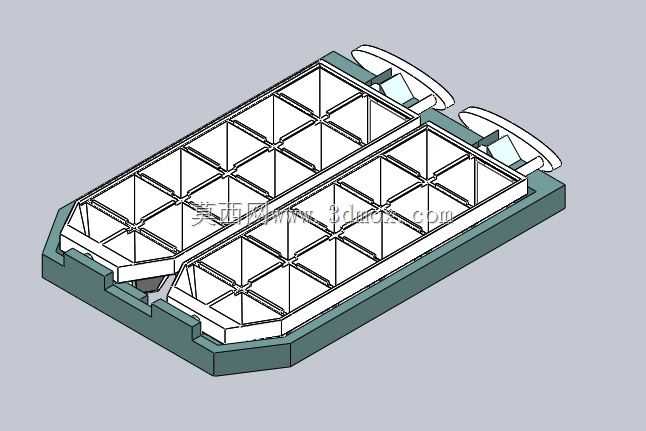

　　结构功能层面，这款冰盘采用双列多格的腔体布局，单列设置12个独立制冰腔，单腔容积适配常规饮品加冰的单块冰块尺寸，每块冰的成型尺寸约为25mm见方的梯台结构，腔体内壁做了0.5°的脱模斜度，减少冰块与腔体壁的吸附接触面积。核心的扭旋取冰结构设置在冰盘底部的基座部分，基座与上部的冰格腔体采用两端转轴式连接，用户只需要按照基座上标注的扭旋方向转动上部冰格，转轴带动冰格产生整体的微幅扭转变形，变形量控制在1.5°以内，既能够让每个腔体的内壁与冻结的冰块产生均匀的分离间隙，又不会因为扭转变形量过大导致冰格材料产生疲劳损伤，长期反复使用也不会出现开裂、形变失效的问题。

　　设计思路上，这款结构没有采用传统软质硅胶冰格靠材料形变脱模的方案，而是采用硬质食品级塑料作为主体材料，靠整体结构的可控扭转变形实现脱模，相比软质冰格，硬质结构的腔体成型精度更高，冰块的成型规整度更好，同时硬质材料的表面粗糙度更容易控制在Ra0.8以下，减少冰与壁面的附着力，进一步降低取冰需要的扭转力度。冰盘前端设置的两个弧形导冰口，在扭旋脱模后，冰块可以顺着导冰口直接滑入下方放置的储冰容器或者杯具中，不需要额外用手接触冰块，避免操作过程中的卫生问题，也减少冰块在转移过程中的融化损耗。

　　从结构安装的适配性来看，这款冰盘的基座底部做了1.2mm深度的防滑定位槽，放置在冰箱冷冻层的平面上时，不会因为开关抽屉的滑动产生位移，两端的转轴采用卡扣式装配，不需要额外的紧固件，日常拆分清洗时可以直接将上部冰格从基座上拆下，清理各个腔体的残留水垢，装配时只需要对准两端的卡扣位按压即可完成组装，装配后的转轴转动阻尼控制在0.2N·m，用户单手握持即可完成扭转操作，不需要额外施加过大的力度。结构的壁厚设计上，冰格腔体的壁厚均匀控制在1.8mm，基座部分的壁厚为2.5mm，既保证了扭转变形时的结构强度，又不会因为壁厚过大导致冷冻过程中冷量传递效率降低，冰块的冻结速度相比同尺寸的厚壁冰格提升约15%。

　　在实际使用的功能细节上，每个制冰腔的顶部都做了2mm高度的挡水边，加注饮用水时，即使液面轻微超过腔体刻度线，冻结过程中体积膨胀也不会溢出到相邻腔体或者冰盘外部，避免冰块冻结后粘连成整体的问题。双列结构的中间设置了3mm宽度的加强筋，连接两侧的冰格列，保证扭转过程中两侧的变形量均匀一致，不会出现单侧变形量过大导致部分腔体冰块无法顺利脱模的情况。基座上的扭旋方向标识采用模内一体成型的凹陷标识，不会因为反复清洗、冷冻出现标识磨损脱落的问题，用户即使首次使用也能快速识别操作方向，不需要额外查阅使用说明。
