竖纹密封式便携图纸收纳筒结构设计

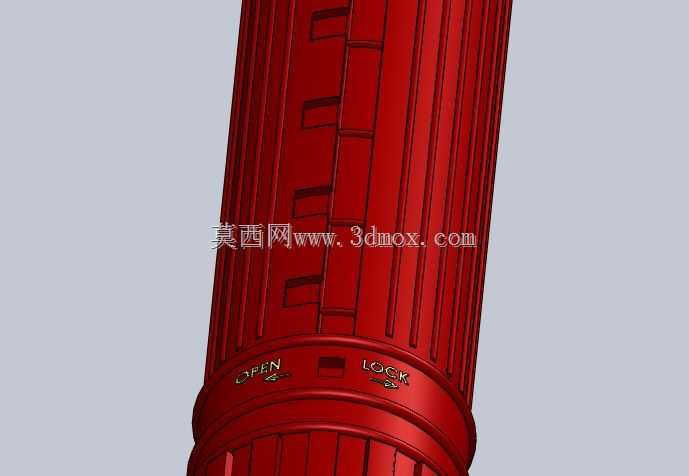

　　在现场测绘、外出技术对接、车间巡检的作业场景里，纸质手绘草图、临时打印的工艺变更单、小尺寸的设备安装示意图很容易因为携带过程中的挤压、受潮、沾染油污出现褶皱、破损甚至字迹模糊的问题，这类收纳筒就是针对这类工程场景的随身存储需求设计的。整体采用立式长筒结构，整体轮廓为等直径圆柱形态，适配常规A4幅面图纸卷折后的直径尺寸，筒身长度刚好覆盖卷折后图纸的轴向长度，不会因为内部冗余空间过大导致图纸在筒内窜动折边，也不会因为尺寸过短挤压图纸边缘造成卷边。筒身外壁设计的等距竖向凸棱结构，并非单纯的外观装饰，一方面是增加手持时的接触摩擦力，哪怕手上沾有机油、切削液，握持时也不会出现打滑脱手的情况，另一方面竖向凸棱相当于在筒壁外侧增加了纵向加强筋，

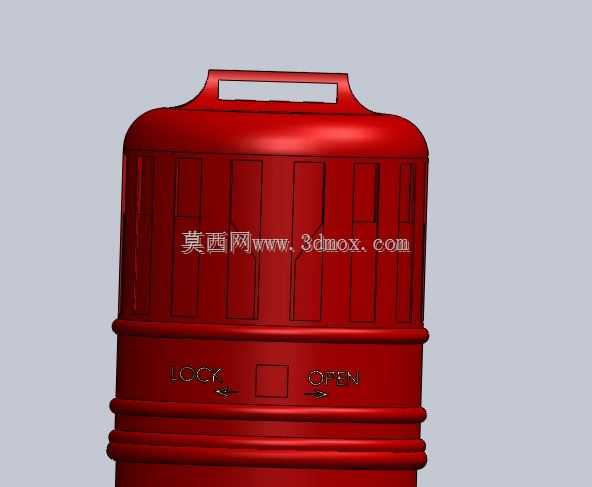

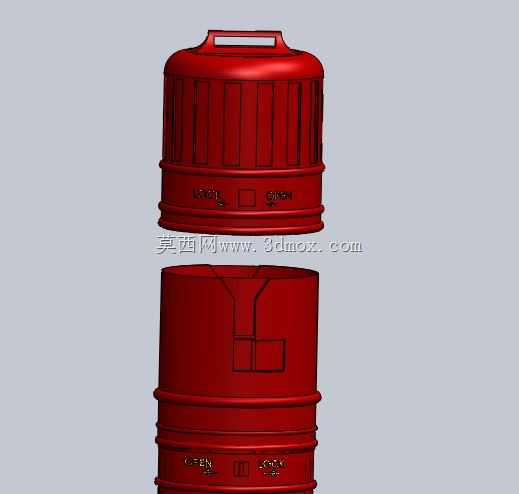

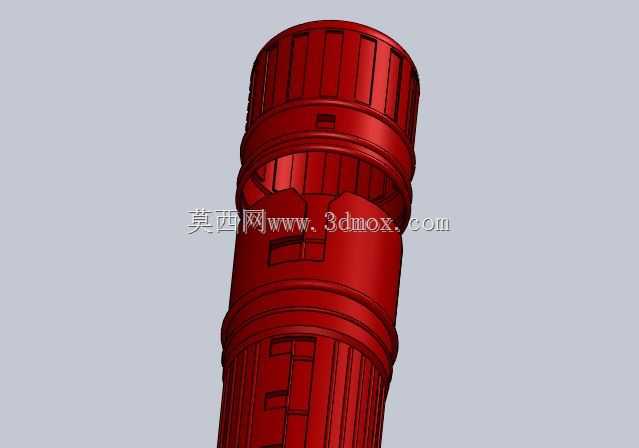

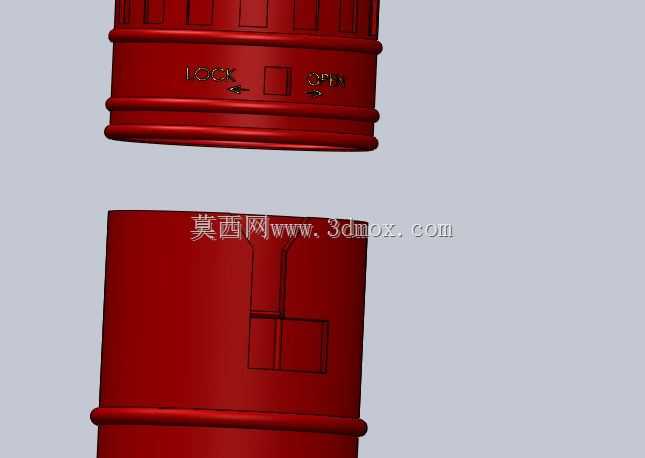

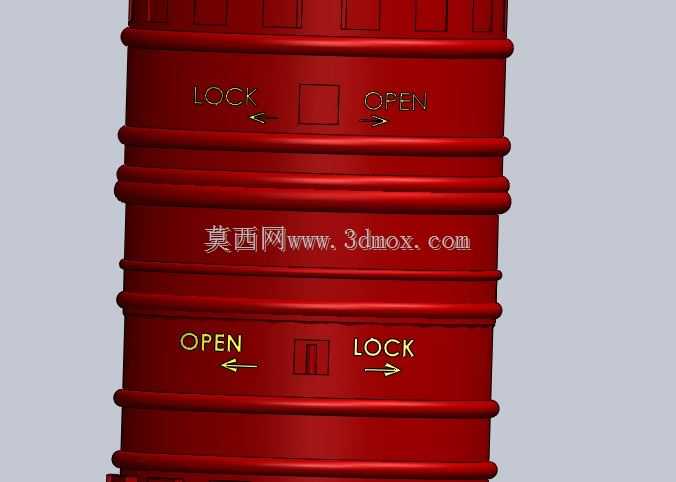

　　在同等壁厚条件下，筒身的径向抗挤压能力提升近40%，放在工具包内被其他金属工具挤压时，不会出现筒壁凹陷变形卡滞内筒的问题。筒盖部分采用多圈环形卡扣配合密封胶圈的结构，和筒身旋合后可以形成可靠的密封腔体，能够阻挡日常携带过程中遇到的小雨飞溅、车间内的切削液泼溅、灰尘侵入，避免内部存储的纸质资料受潮洇墨或者沾附粉尘影响字迹清晰度。筒盖顶面做了内凹式防滑纹路，旋合操作时不需要额外借助工具，徒手就可以施加足够的锁紧扭矩，保证密封结构完全贴合。从安装边界来看，该收纳筒的外径控制在常规工具包侧袋的适配尺寸范围内，不需要额外占用工具包的主储物空间，可以直接插在侧袋中随取随用，整体重量控制在合理区间，长时间随身携带不会增加过多负重。

　　设计过程中优先考虑了结构的耐用性，所有棱角位置都做了圆弧过渡处理，没有尖锐的直角边，不会在携带过程中刮破工具包面料或者划伤操作人员的手部。筒身内部没有多余的分隔结构，最大化利用内部存储空间，除了存放卷折的纸质图纸外，也可以临时存放小型的绘图铅笔、记号笔、钢直尺等随身绘图工具，适配多场景的工程外出作业需求。筒体的壁厚经过反复校核，既保证了足够的结构强度，在1.5米高度自由跌落至水泥地面时不会出现开裂、卡扣断裂的问题，又尽可能控制了整体重量，避免日常携带的冗余负重。筒身底部做了加厚的平底设计，竖直放置在工作台面时可以保持稳定直立，不会因为重心偏移倾倒，临时在工位上存放待整理的草图时，可以直接立在桌面角落，不会占用过多的操作台面空间。

　　密封胶圈的安装槽设计在筒盖内侧，更换胶圈时不需要额外拆解结构，直接抠出旧胶圈嵌入新胶圈即可，日常维护十分便捷，不需要专业的维修工具就可以完成易损件的更换。在实际使用过程中，这类收纳筒可以有效解决工程技术人员外出作业时纸质资料的存储保护问题，相比传统的文件袋、文件夹，其抗挤压、防水防尘的能力更适配复杂的工业现场环境，哪怕是在有油污、粉尘、潮湿的车间环境内，也能保证内部存储的图纸资料完整平整，取出后可以直接展开查看、标注，不需要额外压平整理，能够有效提升现场技术工作的效率。
