过滤设备用滤盘固定支撑轮盘结构

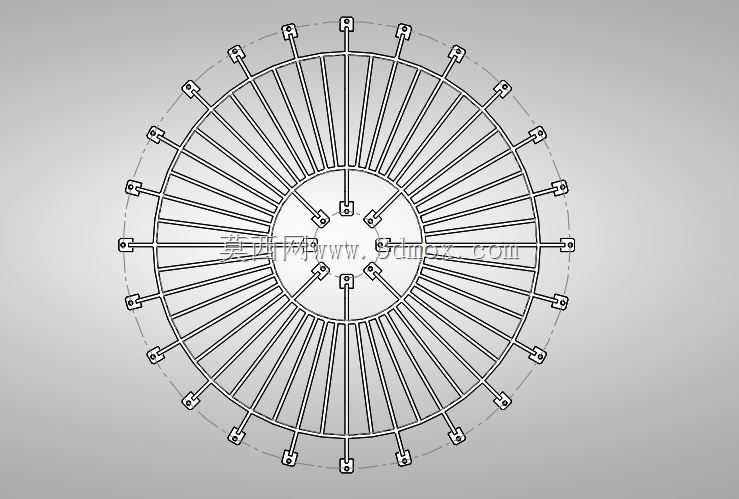

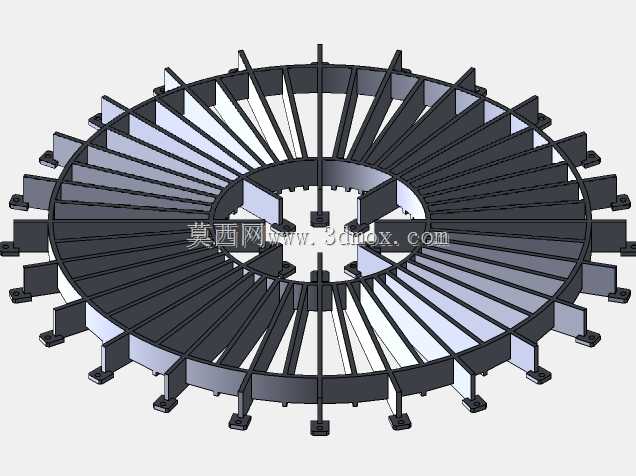

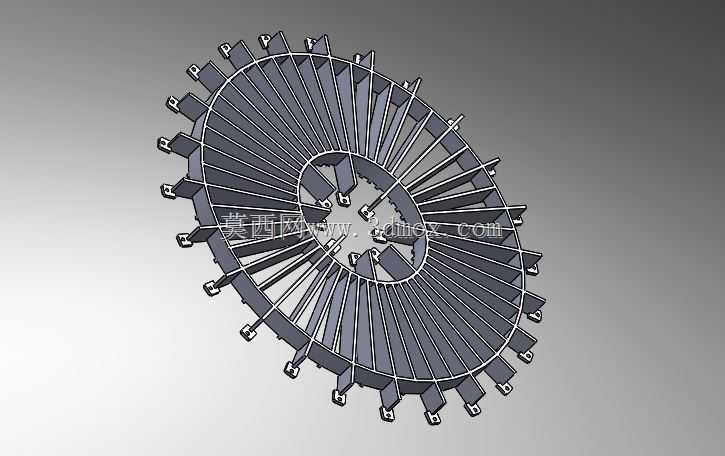

在固液分离、流体净化类工业过滤场景中，滤盘是盘式过滤设备的核心作业单元，多组滤盘沿主轴轴向排布时，需要可靠的固定构件来限制滤盘的径向窜动与轴向位移，避免滤盘在料浆冲刷、反冲洗振动工况下出现偏移、碰撞，进而影响过滤精度与滤饼剥离效果，本次呈现的轮盘式构件正是承担该固定功能的核心配套零件。从结构设计逻辑来看，该构件采用整体辐条式轮盘构型，中心设置带定位卡槽的安装孔，可直接与过滤设备主轴上的定位凸台卡合，无需额外加工复杂的键连接结构，装配时可直接沿主轴轴向滑入对应工位，卡槽与主轴凸台的配合可传递工作扭矩，带动整组滤盘随主轴同步转动，避免轮盘与主轴出现相对滑转。外圈沿周向均匀分布的凸耳结构，每个凸耳上都预留了滤盘安装位，可通过紧固件将单片滤盘的内圈边缘与凸耳锁紧，周向均匀排布的设计可保证每个固定点的受力均匀，避免滤盘局部受力过大出现密封面变形。辐条采用等厚度放射状排布，在保证轮盘整体结构刚度的前提下，尽可能减少了构件自身重量，降低主轴转动时的不平衡量，同时辐条之间的镂空区域可作为料浆、反冲洗水的过流通道，不会阻挡过滤过程中的流体通路，避免在轮盘位置形成流道死区，减少料浆沉积结垢的概率。从安装边界来看，该轮盘的中心安装孔内径与对应规格过滤主轴的轴径匹配，外圈凸耳的分布圆直径与配套滤盘的内圈安装直径一致，轴向厚度可根据滤盘组的排布间距调整，装配时相邻两个轮盘之间的间距即为单片滤盘的安装空间，可适配不同厚度滤盘的安装需求，轮盘自身的轴向形位公差控制可保证多组滤盘安装后端面跳动量在允许范围内，避免滤盘转动时与设备壳体内壁、刮料机构发生剐蹭。在实际工况中，该固定轮盘长期接触具有一定腐蚀性的料浆，因此结构设计时避免了锐角、窄缝等易积存介质的结构，所有转角处均设置了工艺圆角，既可以减少应力集中，提升构件的抗疲劳强度，也便于日常维护时的冲洗清洁，减少介质残留对构件的腐蚀。
