压铸机用死外套喷雾控制阀结构设计

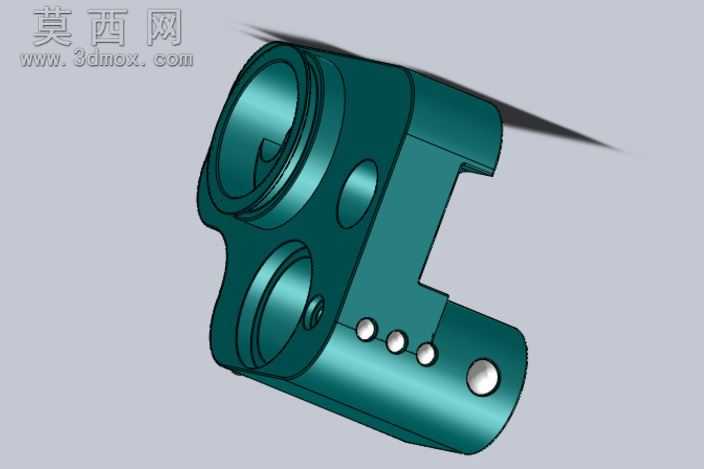

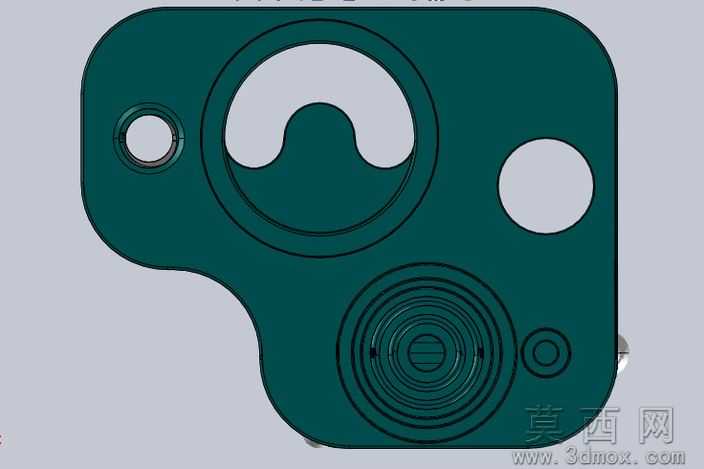

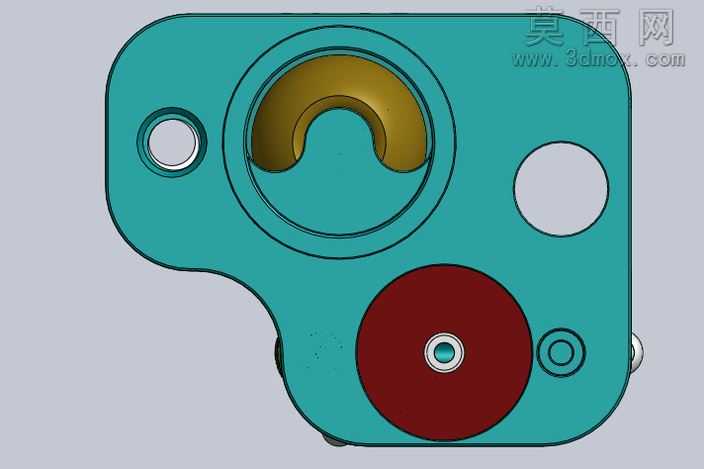

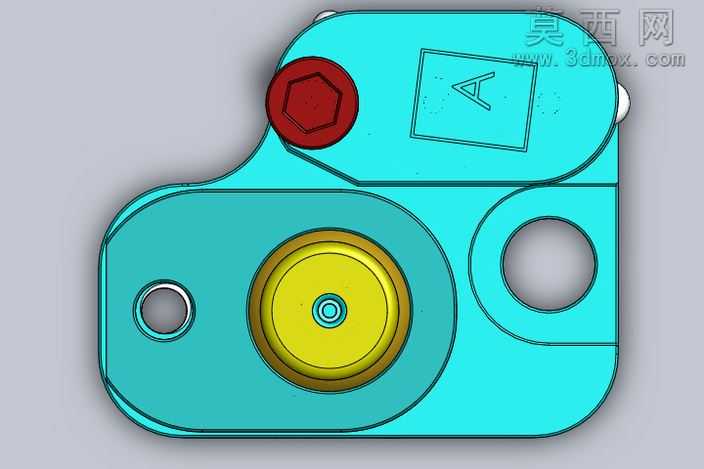

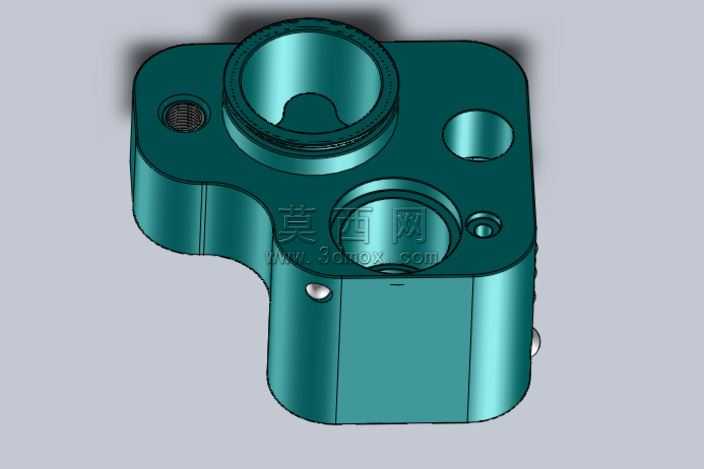

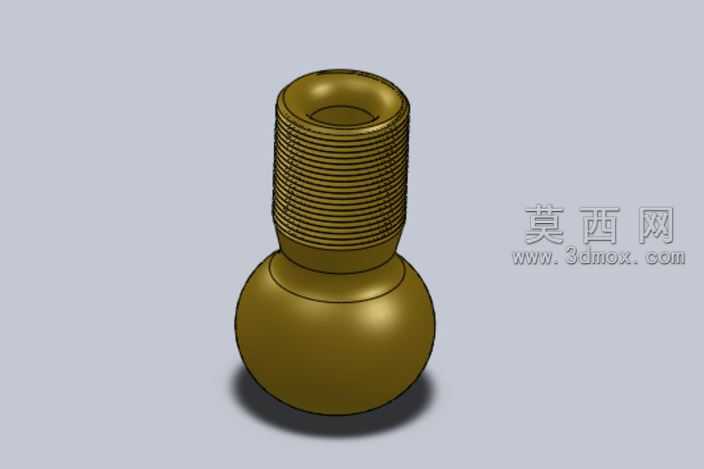

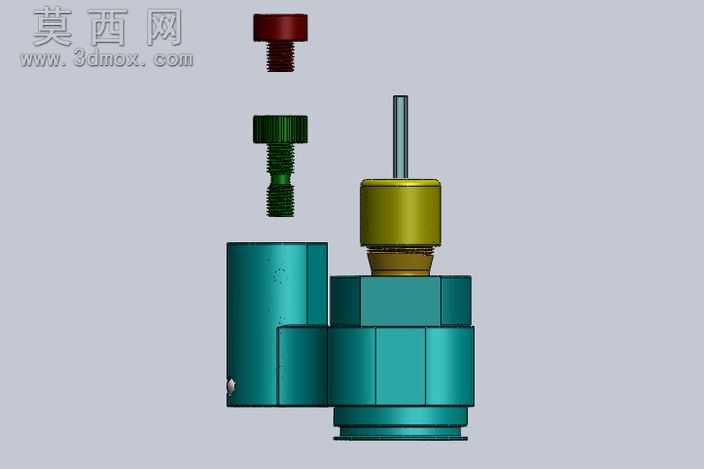

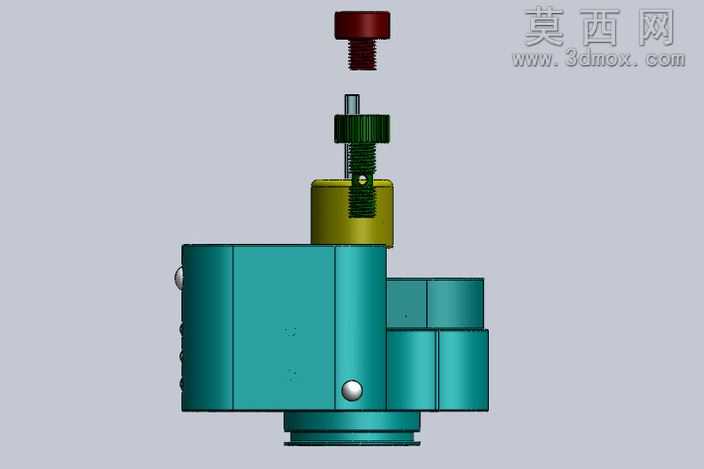

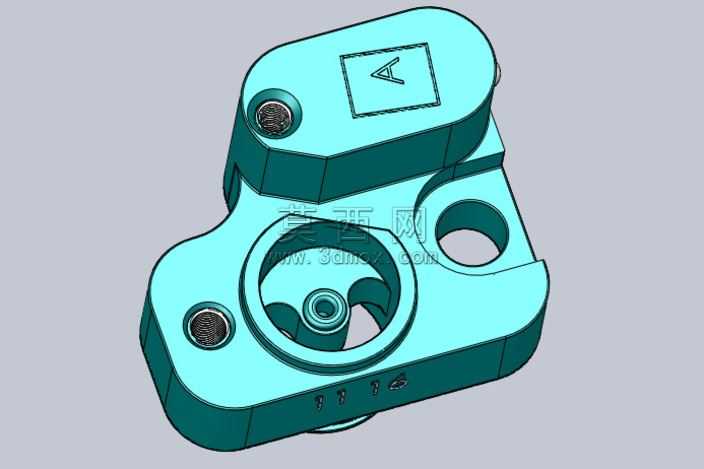

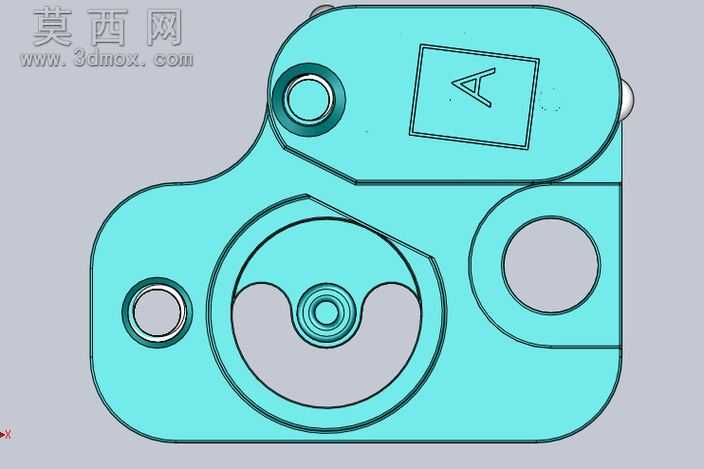

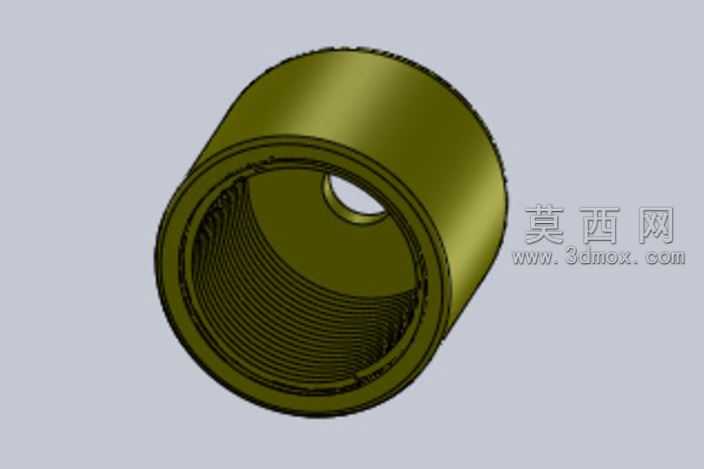

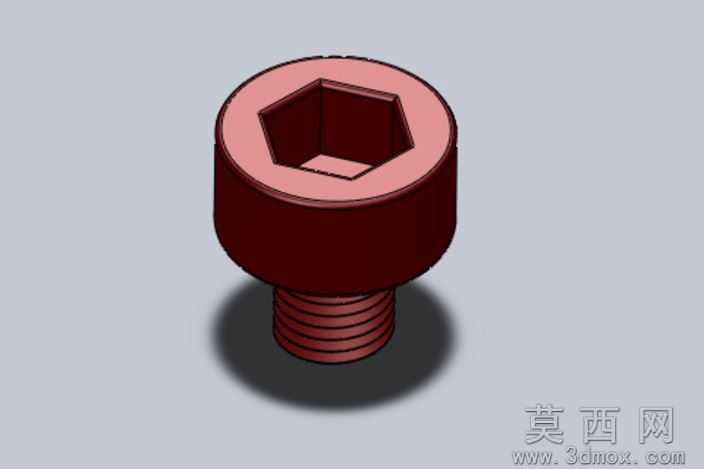

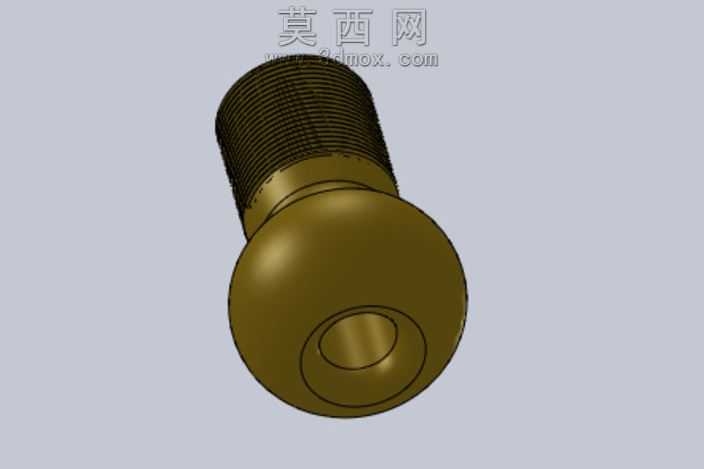

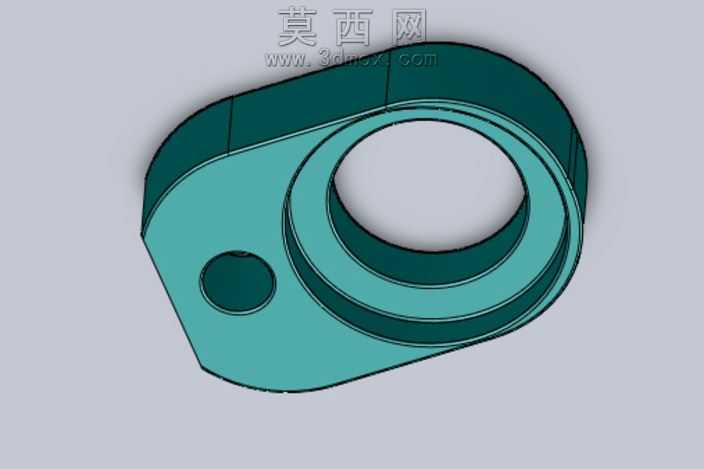

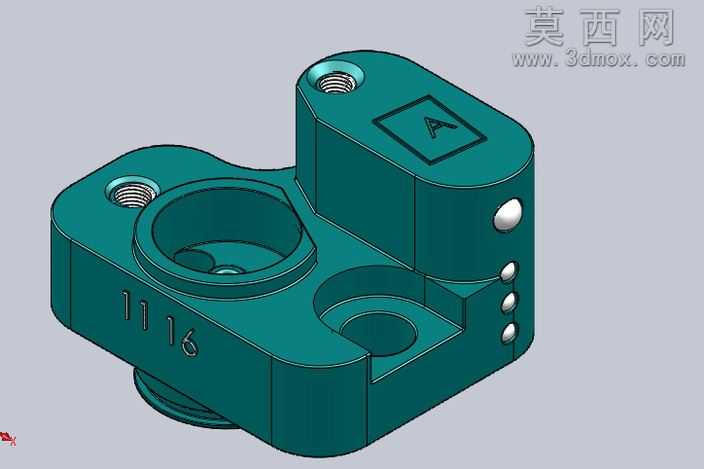

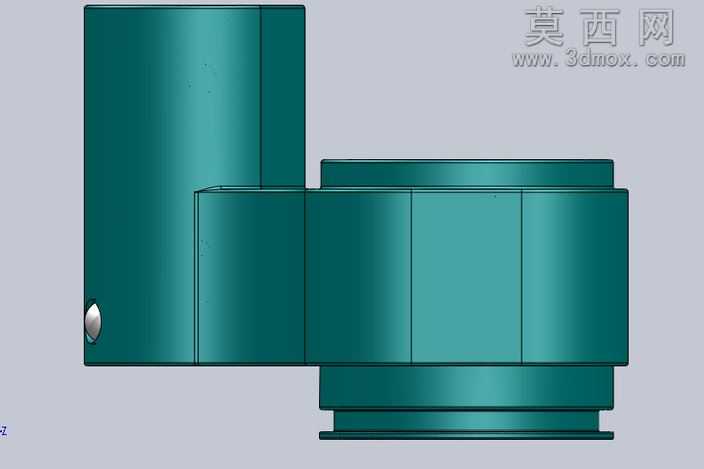

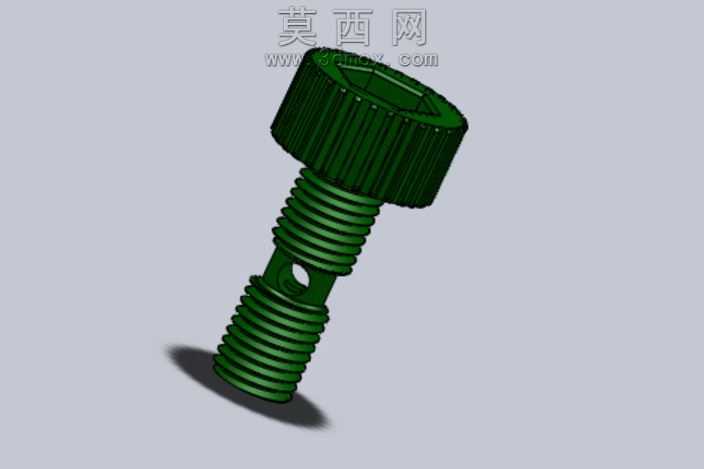

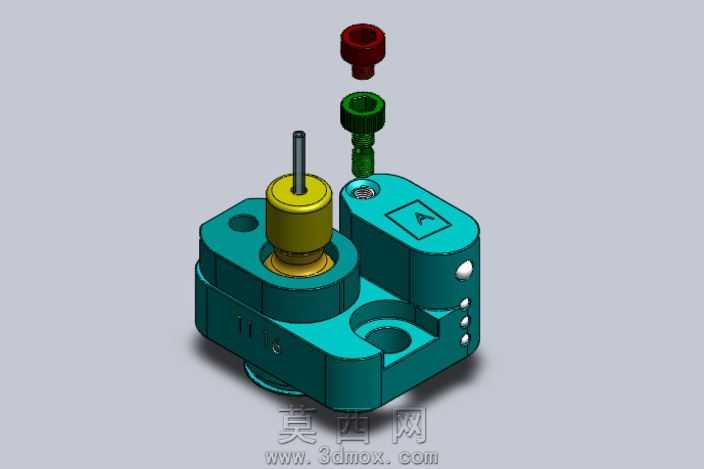

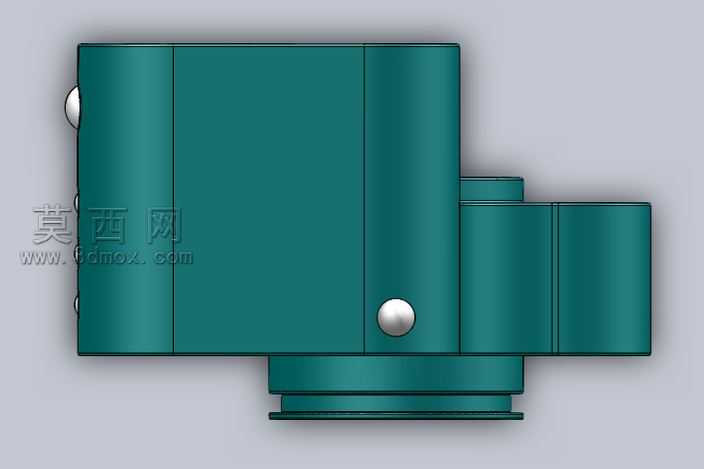

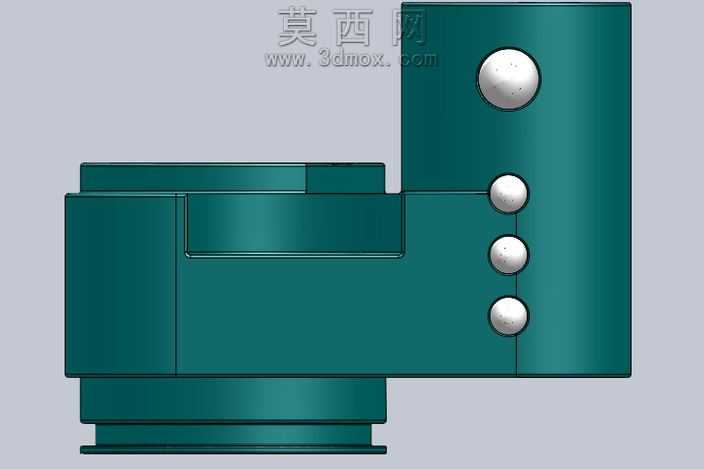

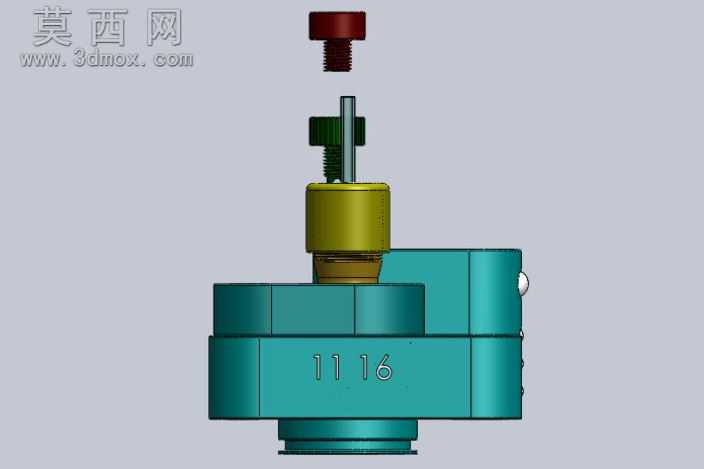

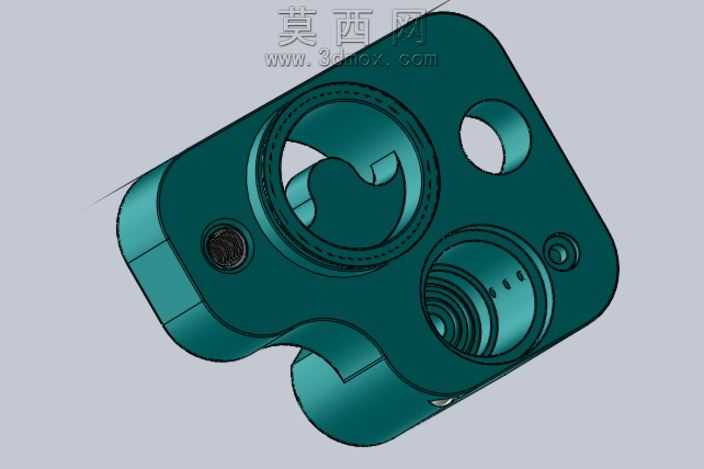

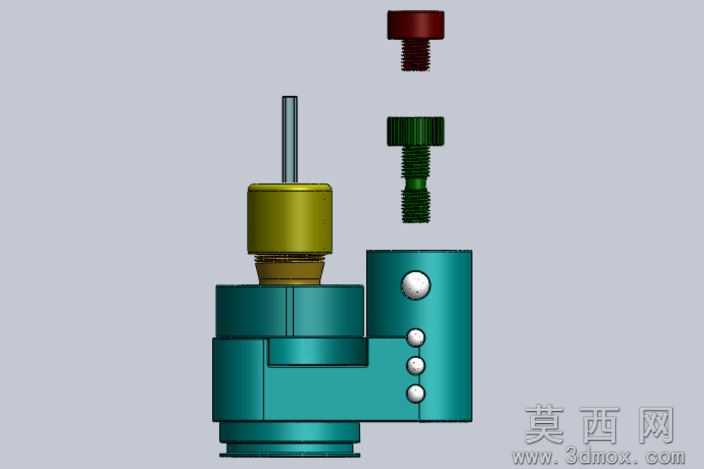

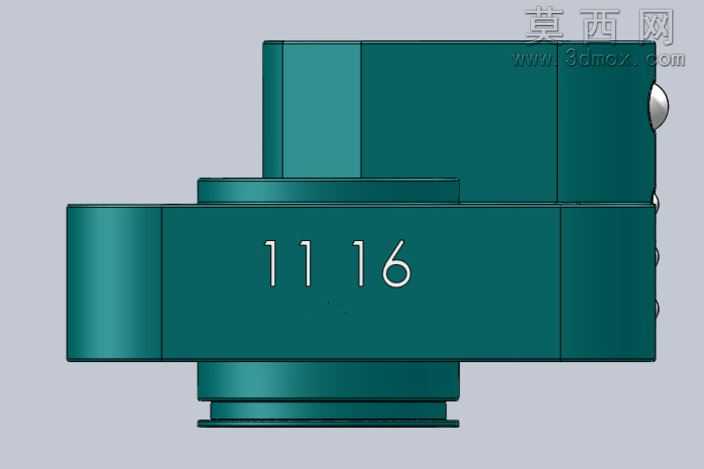

压铸车间里的脱模剂喷雾阀最容易出的问题，就是气路串液、阀芯卡滞，用不了半个月就喷量不均，要么漏液滴到模具表面留水纹，要么气路堵死喷不出雾化剂，耽误整线节拍。这套死外套喷雾控制阀的三维模型，完全是顺着现场维修踩过的坑做的结构优化，没有花里胡哨的冗余设计。阀体基座做了一体化的沉台定位结构，和压铸机喷雾机臂的安装孔位完全适配，不用额外做转接板，安装时四个固定孔直接对位锁M6内六角螺丝就行，基座侧面留的三个小圆点是气路通道的工艺孔封堵塞位，比外接气嘴的结构少了三个泄漏点，之前老款阀外接气嘴的密封胶圈高温老化后，脱模剂顺着气路倒灌进电磁阀的问题，靠这个内置气路结构直接解决。顶部的调节旋钮做了滚花防滑结构，现场工人戴隔热手套也能拧动调节喷雾量，旋钮和阀芯杆之间留了0.02mm的配合间隙，不会因为压铸车间的高温膨胀卡涩，阀芯外面的死外套结构做了台阶式限位，阀芯上下动作的时候不会出现偏磨，之前老款阀阀芯偏磨导致的密封失效问题，在这个结构里能把无故障运行时间拉长三倍。旁边立着的两个快插接头，一个走压缩空气一个走脱模剂，接头和阀体的连接位做了锥形密封面，不用缠生料带，直接拧进去就能靠金属面挤压密封，换接头的时候十秒就能拆完，不用抠残留的生料带碎渣。阀体上的A标定位块是给安装时对位用的，保证喷雾出口正对模具型腔中心，不会装歪导致局部喷不到脱模剂。做模型的时候特意把所有配合面的公差都按实际加工精度留了余量，基座的安装平面做了0.01mm的平面度要求，铣加工的时候一次装夹就能铣完，不用二次翻面找正，减少加工误差。内部的流道做了圆弧过渡，没有直角死角，脱模剂里的少量杂质不会卡在流道拐角处堵嘴，之前老阀直角流道每周都要通针通一次的麻烦，这个结构能把维护周期拉长到一个月以上。模型拆分的零件完全对应实际装配顺序，从基座到阀芯、密封件、调节旋钮、快插接头，每个零件的装配路径都没有干涉，装的时候不用硬敲，顺着导向就能滑到位，维修换密封件的时候不用整个阀从机臂上拆下来，拧开顶部旋钮就能抽出阀芯换胶圈，省了不少停机时间。
