金属板加工用粉屑分离收集装置

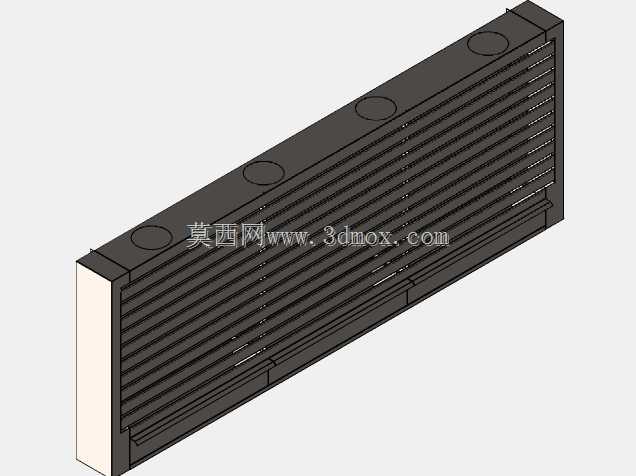

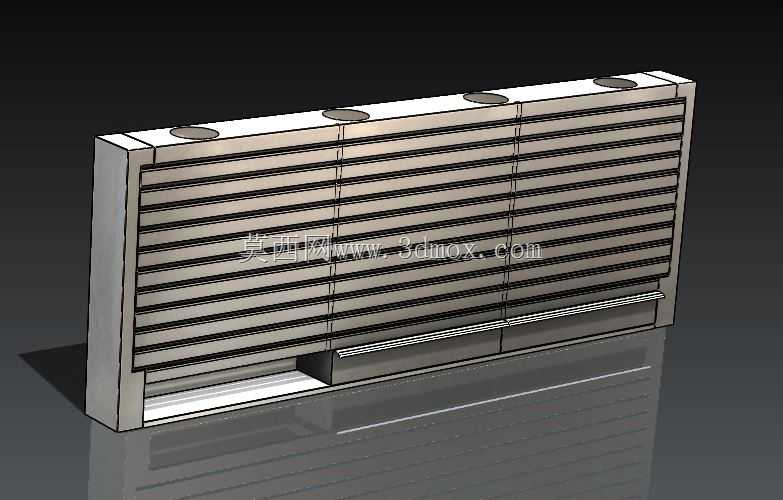

在金属板材规模化生产加工场景中，激光切割、冲压、铣削等工序会持续产生大量金属粉末与切屑，这类细碎废料若随气流扩散至车间环境，不仅会加速生产设备运动部件磨损、堵塞通风管路，还会被作业人员吸入造成职业健康损伤，同时散落的金属切屑也易划伤板材表面影响成品质量，粉屑分离装置正是针对这类工况痛点设计的专用配套设备。该装置可直接接入车间HVAC通风除尘系统的管路段，作为前端预处理单元拦截气流中裹挟的金属粉末与切屑，避免大颗粒废料直接进入后端除尘主机造成滤材过早损耗、叶轮磨损卡滞等问题，同时分离收集的金属切屑可集中回收再利用，降低生产物料损耗。从功能设计来看，装置采用多段式百叶栅格结构作为核心分离面，倾斜排布的栅格条可在气流穿过时改变流向，利用惯性碰撞原理让质量较大的金属切屑与粉末失去气流携带动能，顺着栅格斜面滑落至装置底部的集屑槽内，实现气固两相的高效分离，栅格间隙经过精准计算，既能保证足够的通风通流面积降低系统风阻，又能有效拦截粒径0.1mm以上的金属颗粒，适配金属板加工场景绝大多数废料粒径分布。整体结构采用模块化拼接设计思路，主体框架为标准化金属型材拼接而成，栅格条采用统一规格的冲压件组装，既便于生产制造时控制加工精度，也方便后期使用过程中快速拆卸清理栅格缝隙中卡滞的长条切屑，无需整体拆解设备即可完成日常维护作业。装置的外形尺寸为2500mm×20mm×950mm，顶部预留4个直径160mm的标准圆形接口，可直接与同管径的通风管道快速对接，安装时可沿车间产尘工位侧方墙面或设备护板横向布置，底部集屑槽预留抽拉式开口，清理积屑时无需断开管路连接即可抽出集屑槽倾倒废料，大幅降低日常运维的工作量。装置整体采用拉丝金属质感的外观设计，可与车间工业环境高度适配，结构无外露尖锐边角，避免安装与运维过程中出现磕碰划伤风险，整体结构强度可满足车间长期高负荷运行的使用需求，适配各类金属板材加工车间的通风除尘系统配套使用。
