工业车间脉冲袋式除尘装置结构设计

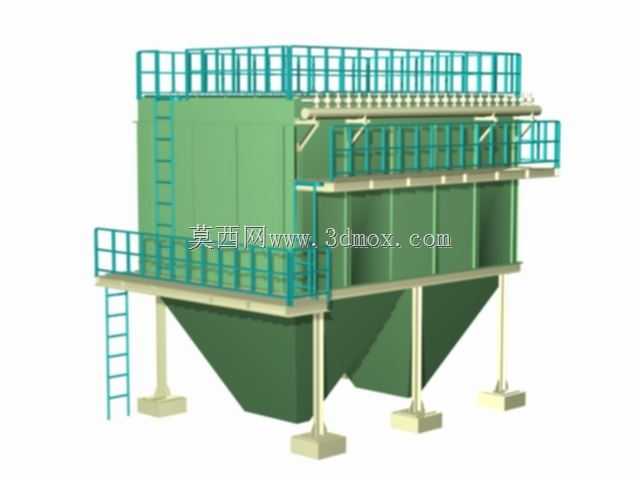

这款袋式除尘装置主要面向木工加工车间、五金打磨工位、燃煤锅炉配套、建材生产粉料输送段等产尘场景，核心作用是捕集悬浮在作业环境中的干性粉尘，避免粉尘扩散影响车间能见度、危害作业人员职业健康，同时满足有组织排放的环保管控要求，也可回收部分有价值的工艺粉料减少物料损耗。从结构设计逻辑来看，整体采用上中下三段式模块化布局，下部为锥形灰斗段，依靠粉尘自身重力实现初步沉降，灰斗倾斜角度严格按照粉尘安息角设计，避免积灰搭桥造成排灰口堵塞，四个支腿将灰斗底部抬升至足够高度，预留出螺旋输灰机或者卸灰阀的安装操作空间，支腿底部设置方形安装底座，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证整体框架水平度偏差控制在允许范围内，避免滤袋安装后出现倾斜摩擦。中部为过滤仓体，是设备的核心过滤区域，内部设置花板用于分隔净气室与含尘室，滤袋通过弹性涨圈固定在花板孔位上，含尘气流从仓体侧部进风口进入后，在导流板的作用下均匀分散到各滤袋间隙，大颗粒粉尘在惯性作用下直接落入灰斗，细微粉尘被拦截在滤袋外表面，过滤后的洁净气体穿过滤袋进入上部净气室。上部净气室配套喷吹清灰系统，沿仓体顶部横向布置喷吹管，每根喷吹管对应一排滤袋中心，通过脉冲阀控制压缩空气瞬间释放，诱导二次气流冲入滤袋内部，使滤袋产生瞬间鼓胀形变，将附着在外表面的粉尘层抖落至灰斗，清灰作业可根据压差设定自动触发，无需频繁停机操作。仓体外围分层设置检修平台与安全护栏，平台采用格栅板铺设避免积灰，直爬梯连通各层平台，满足日常巡检、滤袋更换、脉冲阀检修的操作空间需求，护栏高度符合工业设备安全防护标准，临空侧设置挡脚板防止工具坠落。设计过程中充分考虑现场安装边界，整体宽度适配常规车间货运通道尺寸，顶部预留吊装吊耳方便现场整体吊装就位，进风口、出风口的法兰尺寸可对接常规工业通风管道规格，无需额外定制变径接头即可完成管路衔接，设备侧面预留压缩空气接口位置，距离地面高度适配常规车间气源管路布设高度，减少现场管路弯折带来的压损。
