内螺纹连接手动黄铜球阀结构设计

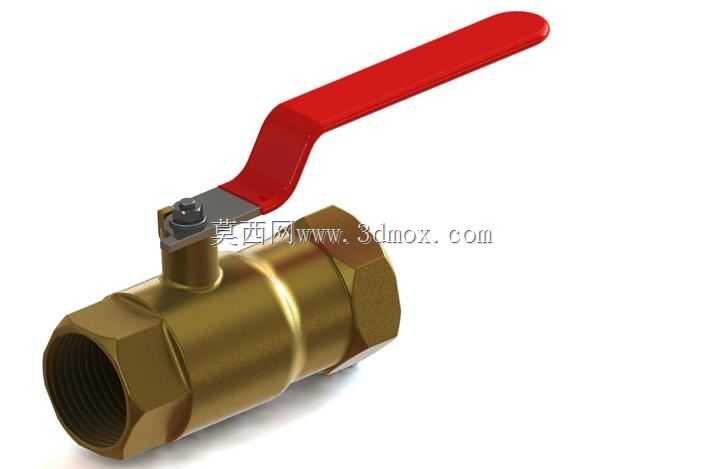

这款手动黄铜球阀主要应用于民用给排水、小型暖通循环、低压气动输送、普通工业清水管路等场景，是管路系统中承担通断控制、流量调节的核心基础配件，适配家庭供水支路、小型设备冷却回路、车间低压气路等多种安装环境，可在常温常压工况下稳定控制水、非腐蚀性气体、轻度油品等介质的通断状态，相比同规格闸阀、截止阀，它的流阻更小，开关行程更短，日常操作维护的便捷性更高。从功能特性来看，该球阀采用一体式黄铜锻压阀体，材质本身具备良好的抗锈蚀性与切削加工性能，适配多数民用与普通工业的非强腐蚀介质工况；阀杆处采用常规密封结构设计，可有效避免介质从操作杆位置渗漏，红色加长手柄采用杠杆式设计，只需90度旋转即可完成全开至全关的操作，手柄表面做了防滑处理，即使操作人员戴劳保手套也能轻松施力，开关状态可通过手柄朝向直观判断——手柄与管路平行时为全开状态，垂直时为全关状态，无需额外加装状态指示标识即可快速识别。从设计思路层面，这款球阀采用经典的浮动球结构，球体与阀体密封面的贴合度可借助介质压力自动补偿，在低压工况下也能保证可靠的密封性能；阀体两端采用标准内螺纹接口，匹配通用的管螺纹规格，安装时无需额外定制转接配件，直接缠绕生料带即可与同规格镀锌钢管、PPR外丝接头、铜质管路快速对接，大幅降低现场安装的适配成本。外形与安装边界上，阀体整体为等径六角柱形结构，两端六角结构可直接用普通活动扳手夹持施力，安装时无需专用工装；整体轴向长度紧凑，不会在管路中占用过多安装空间，适配墙面暗装、设备内部狭小空间等安装场景；手柄旋转半径经过优化，安装后手柄活动范围内无额外遮挡结构，不会出现开关操作时手柄磕碰周边管路或墙面的问题；阀体通径与接口规格完全匹配，全开状态下内部流道无明显缩径，介质通过时不会产生过大的压力损失，也不容易滞留杂质造成流道堵塞，长期使用的稳定性更强。
