工业物料输送用滚刀分流装置结构设计

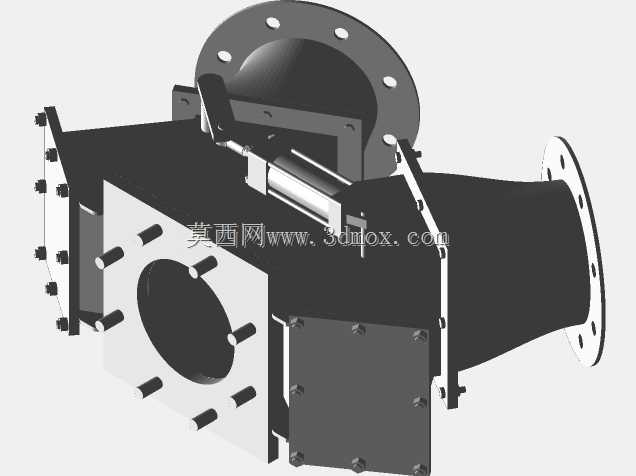

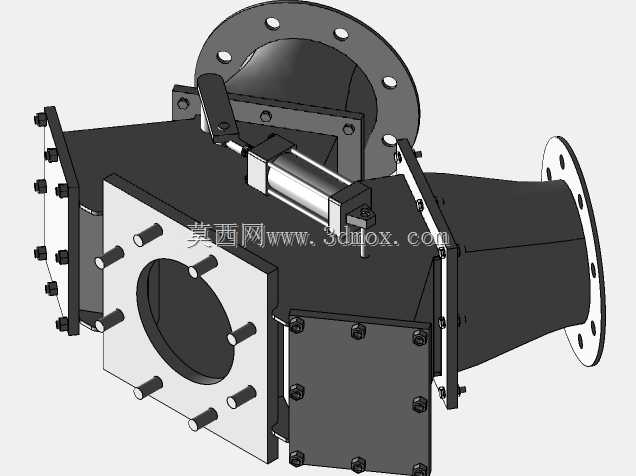

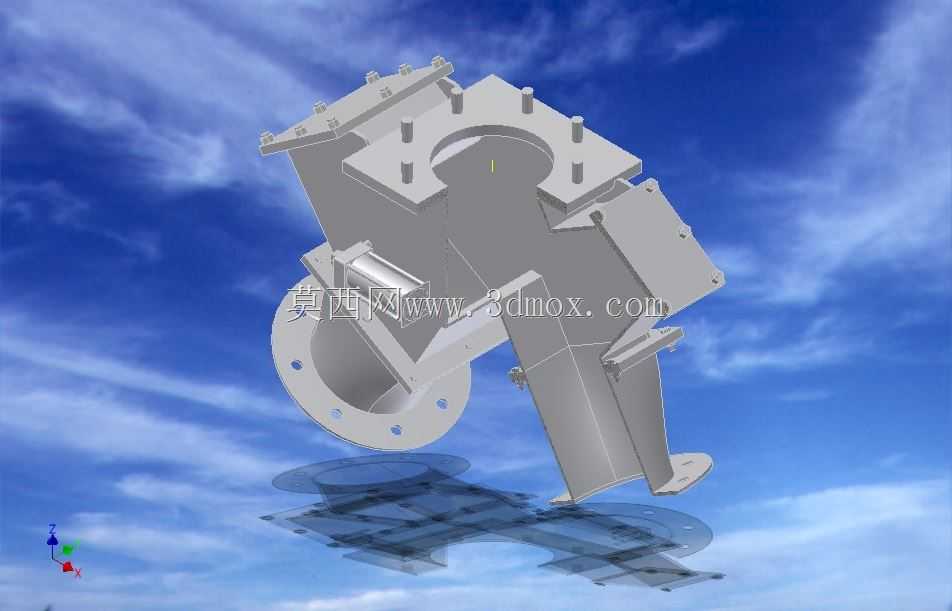

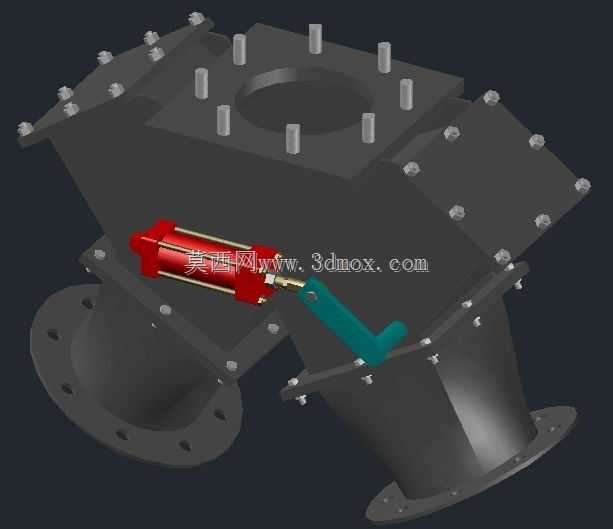

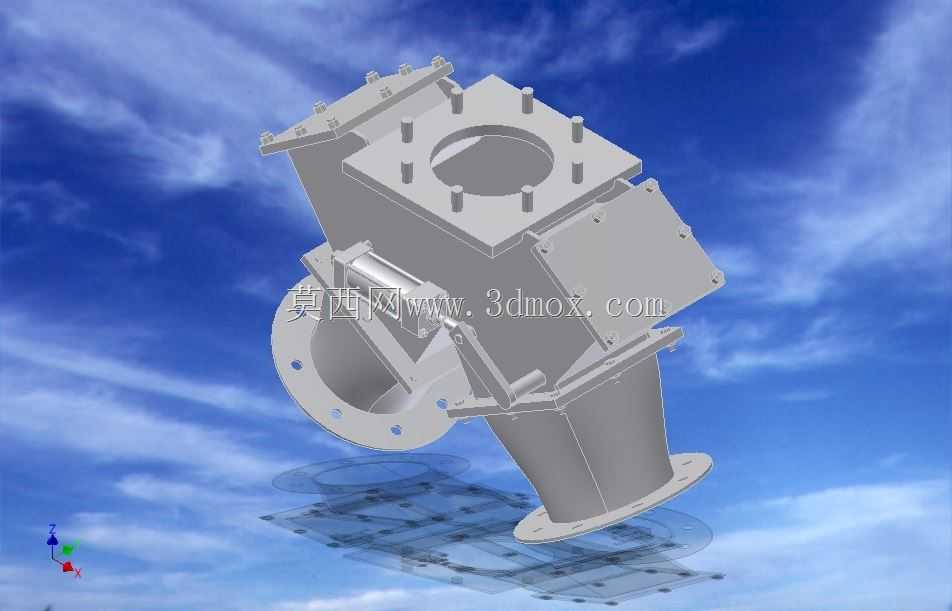

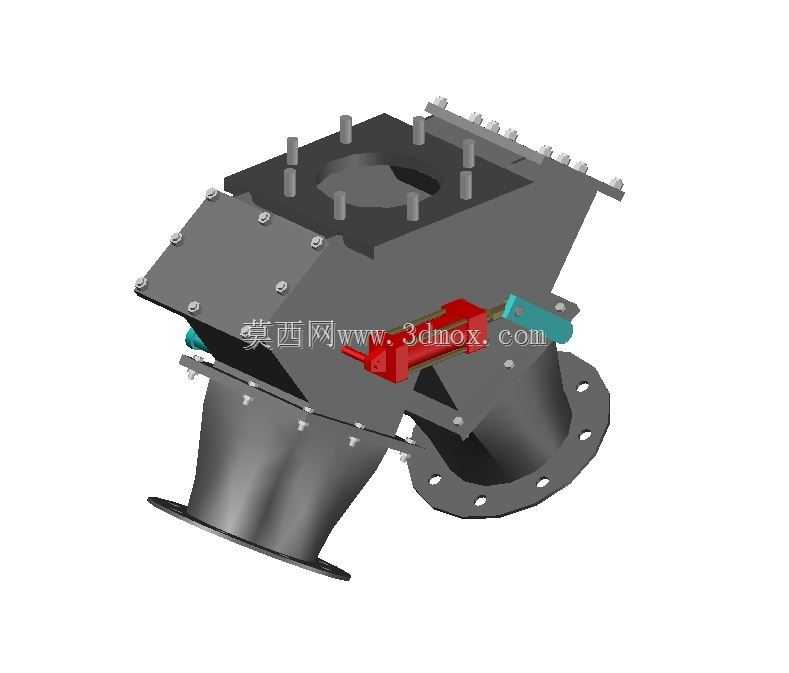

这款滚刀分流装置主要应用于粉体、颗粒类散料的气力输送与重力落料管路系统中，常见于粮食加工、建材生产、化工原料输送、矿山物料转运等工况场景，核心作用是在单路进料的输送管路中，实现物料向两个不同出料支路的快速切换，替代传统的挡板式分料结构，解决高磨蚀性物料输送过程中卡料、密封不严、切换卡滞的常见问题。从结构设计来看，装置采用上侧单法兰进料、下侧双法兰出料的三通式壳体布局，壳体整体采用焊接拼合结构，外部通过均匀排布的紧固件实现上下壳体、侧端盖板的密封连接，既保证壳体内部过流面的平整顺滑，减少物料残留与流动阻力，也方便后期拆解维护内部的滚刀切换组件。核心的滚刀切换组件采用侧置驱动布局，驱动执行件安装在壳体侧方的密封腔体内，通过转轴带动内部的弧形滚刀阀板转动，切换过程中阀板沿弧形轨迹运动，不会出现传统平板阀板推送时卡滞大块物料的问题，滚刀式的刃口结构可以在转动过程中切碎卡入密封间隙的纤维状、结块物料，避免阀板卡死。安装边界方面，装置的进出料端均采用标准圆形法兰连接结构，法兰上的螺栓孔沿圆周均匀排布，可直接对接同管径的工业输送管路，安装时仅需保证进料端垂直于来料方向、两个出料端对应下游输送管路的走向即可，无需额外加装过渡连接段；壳体顶部的紧固螺栓预留了足够的扳手操作空间，侧方的驱动组件外伸尺寸经过优化，不会与周边管路、支架产生安装干涉，整体结构紧凑，可直接替换原有管路中的普通三通分料阀，不需要对现有输送管线做大规模改造。功能特性上，装置内部的过流通道做了顺滑过渡设计，不存在物料堆积的死角，当阀板切换至某一出料位时，另一路出料口被阀板完全密封，避免串料问题，侧置的驱动结构与物料腔之间采用多层密封结构，防止细粉料泄漏到驱动部件内部，延长驱动组件的使用寿命，壳体外部的加强筋结构提升了整体承压能力，可承受低压气力输送的管路压力，适配正压、负压多种输送工况。
